Лоток BetoMax Drive DN100 разных высот каскадом


BetoMax Drive DN100 каскады

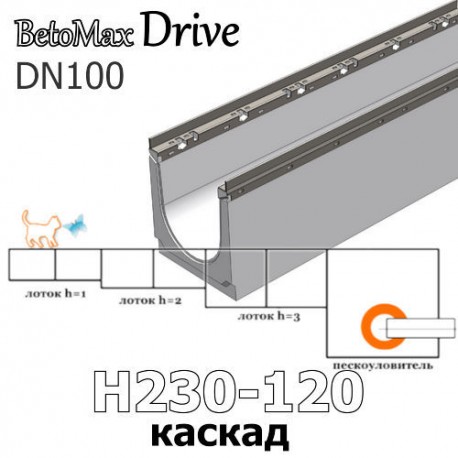

Лоток водоотводной BetoMax Drive DN100 бетонный разных высот каскадом

  • Размеры (ДхШхВ), мм: 1000х160х120-230
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Артикулы: 40676...40571.4
  • Шаг высоты: 5 мм.
  • Вес: от 28,7 кг.
  • Дополнительно комплектуются чугунными решетками класса C,D,E.

Цена указана в табличной форме за сборочную единицу.

Подробнее

1080 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 795,00 руб

Подробнее

Лотки бетонные BetoMax Drive DN100 каскадные

Линию поверхностного водоотвода можно организовать методом каскадного построения бетонных лотков. Система BetoMax Drive шириной гидравлического сечения - 100 мм дает возможность использовать три стандартных типоразмера каналов имеющих габаритную высоту - 160, 210, 230 мм, а также обойму из 18-ти лотков с шагом высоты каскада 5 мм. Таким образом, каскады решают задачу линейного дренажа с перепадом по дну, как альтернатива к конструкциям с переменным сечением (с уклоном). Главным преимуществом каскадного построения является взаимозаменяемость порядковых номеров элементов, в случае, если при монтаже вышел из строя какой либо лоток.

Представленные лотки BetoMax Drive DN100 оснащены оцинкованными насадками, запрессованными в верхней части бортов желоба. Система делится на три группы по классу нагрузки - C, D, E. Каждая группа предопределяет возможность комплектации чугунной решеткой (если требуется) соответствующего класса. Так, например, лотки класса C имеют высоту насадки - 17 мм и посадочные места под болтовое крепление решетки в четырех местах (2-а комплекта крепежа на одну решетку или 4-е комплекта на 1 лоток). Классы D и E отличаются только кол-вом крепежных наборов и посадочных мест под них.

Лотки серии BetoMax Drive DN100 каскадного построения могут быть выполнены с вертикальным водоотводом (водосливом). В этом случае к артикулу нужного типоразмера добавляется …09.

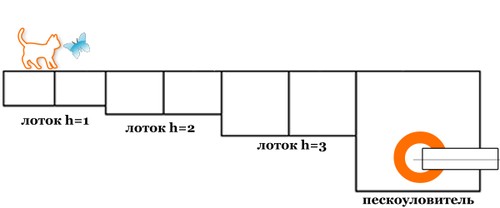

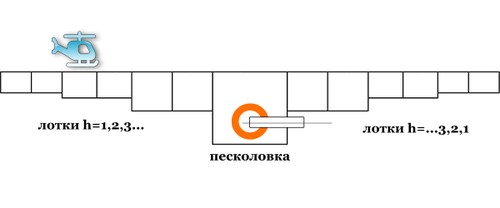

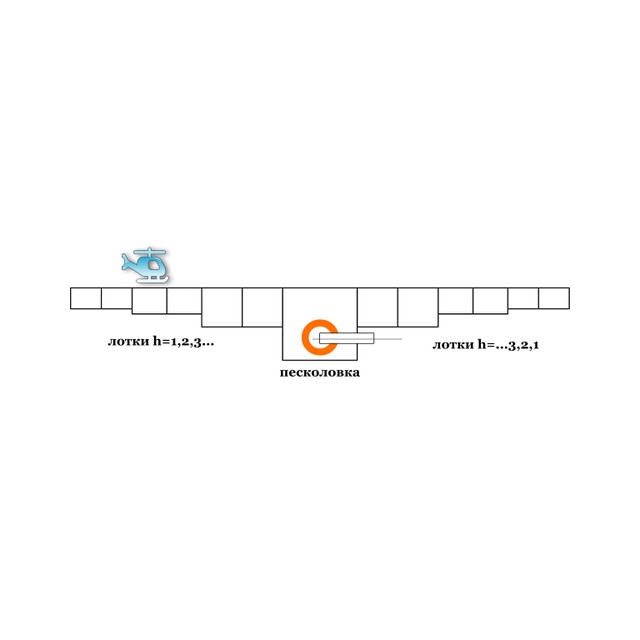

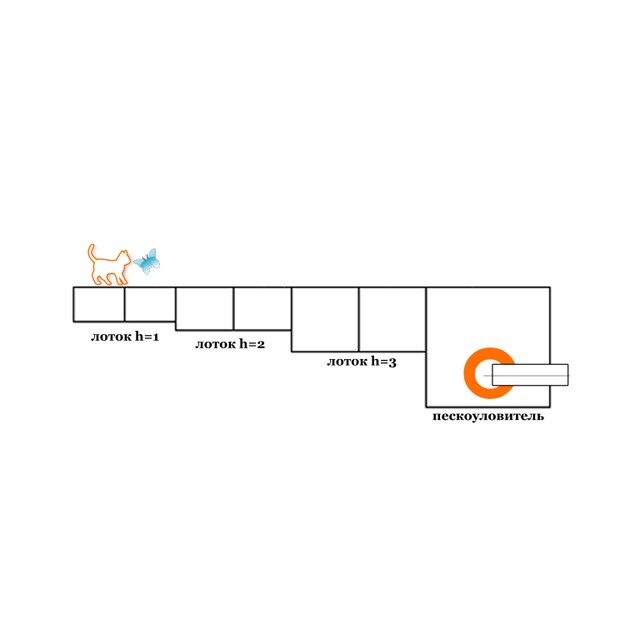

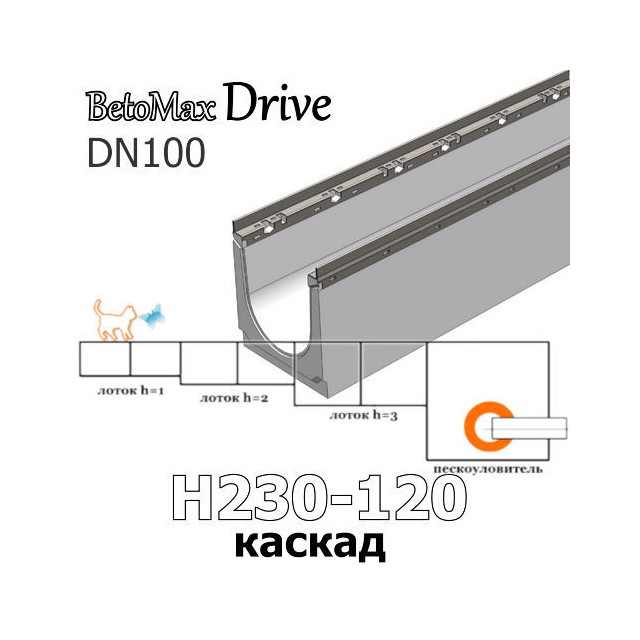

Схема каскадовСхема групповых каскадов

Построение каскада. Серия Drive (Класс нагрузки C250)

  • Размеры (ДхШ), мм: 1000х160
  • Сечение: DN100
  • Класс нагрузки: A,B, C (до 25 тонн/м. кв.)

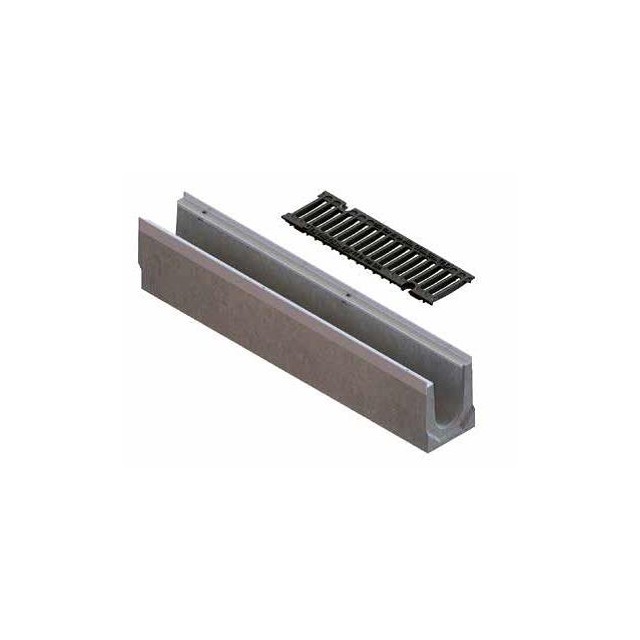

Дополнительно лоток может быть укомплектован чугунной решеткой:
Решетка Drive РВ-10.15.50-щель-ВЧ-ЩЗ-ЛВ кл.C 203033 (требуется 2 решетки на 1 лоток, 2 комплекта крепежа на 1 решетку).

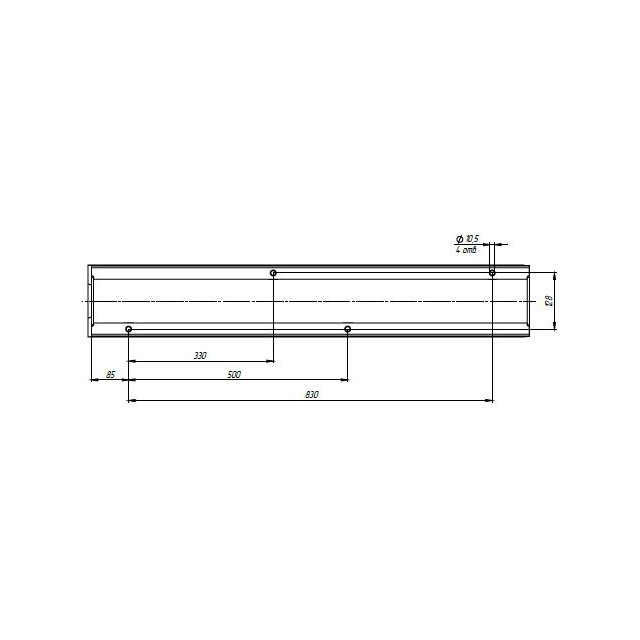

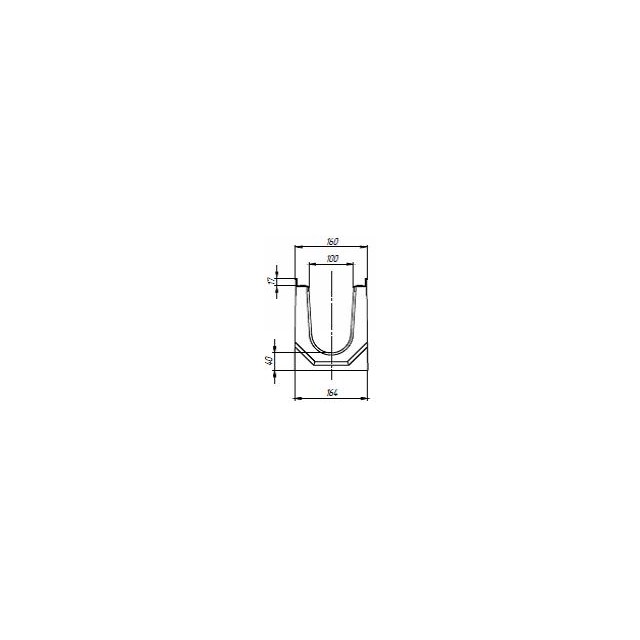

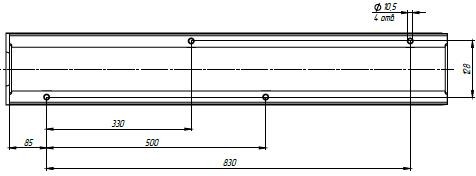

Чертеж: лоток BetoMax Drive DN100, кл. C (каскад, вид спереди)Чертеж: лоток BetoMax Drive DN100, кл. C (каскад, вид сверху)

Выделенные элементы (строки) - характеристики стандартных бетонных лотков серии BetoMax Drive DN100, которые могут участвовать в общем построении каскадного водоотвода для увеличения дренажной линии!

Лоток водоотводный BetoMax Drive ЛВ-10.16.... бетонный каскадный (К), кл. С
АртикулТипоразмерВысота, ммВес, кгЦена с НДС
40676 ЛВ-10.16.23-Б-3 230 44,89 1 875 руб.
40676/01-01 ЛВ-10.16.23-Б-К01-3 225 44,21 2 183 руб.
40676/02-02 ЛВ-10.16.23-Б-К02-3 220 43,53
40676/03-03 ЛВ-10.16.23-Б-К03-3 215 42,85
40076 ЛВ-10.16.21-Б-3 210 42,01 1 842 руб.
40076/01-01 ЛВ-10.16.21-Б-К01-3 205 41,33 2 133 руб.
40076/02-02 ЛВ-10.16.21-Б-К02-3 200 40,64
40076/03-03 ЛВ-10.16.21-Б-К03-3 195 39,96
40076/04-04 ЛВ-10.16.21-Б-К04-3 190 39,28
40076/05-05 ЛВ-10.16.21-Б-К05-3 185 38,59
40076/06-06 ЛВ-10.16.21-Б-К06-3 180 37,91
40076/07-07 ЛВ-10.16.21-Б-К07-3 175 37,23
40076/08-08 ЛВ-10.16.21-Б-К08-3 170 36,54
40076/09-09 ЛВ-10.16.21-Б-К09-3 165 35,86
40576 ЛВ-10.16.16-Б-3 160 34,81 1 792 руб.
40076/11-11 ЛВ-10.16.21-Б-К11-3 155 34,05 1 925 руб.
40076/12-12 ЛВ-10.16.21-Б-К12-3 150 33,28
40076/13-13 ЛВ-10.16.21-Б-К13-3 145 32,51
40076/14-14 ЛВ-10.16.21-Б-К14-3 140 31,75
40076/15-15 ЛВ-10.16.21-Б-К15-3 135 30,98
40076/16-16 ЛВ-10.16.21-Б-К16-3 130 30,22
40076/17-17 ЛВ-10.16.21-Б-К17-3 125 29,45
40076/18-18 ЛВ-10.16.21-Б-К18-3 120 28,69

Построение каскада. Серия Drive (Класс нагрузки D400)

  • Размеры (ДхШ), мм: 1000х160
  • Сечение: DN100
  • Класс нагрузки: A,B,C D (до 40 тонн/м. кв.)

Дополнительно лоток может быть укомплектован чугунной решеткой:
Решетка Drive РВ-10.15.50-щель-ВЧ кл.D 203043 (требуется 2 решетки на 1 лоток, 2 комплекта крепежа на 1 решетку).

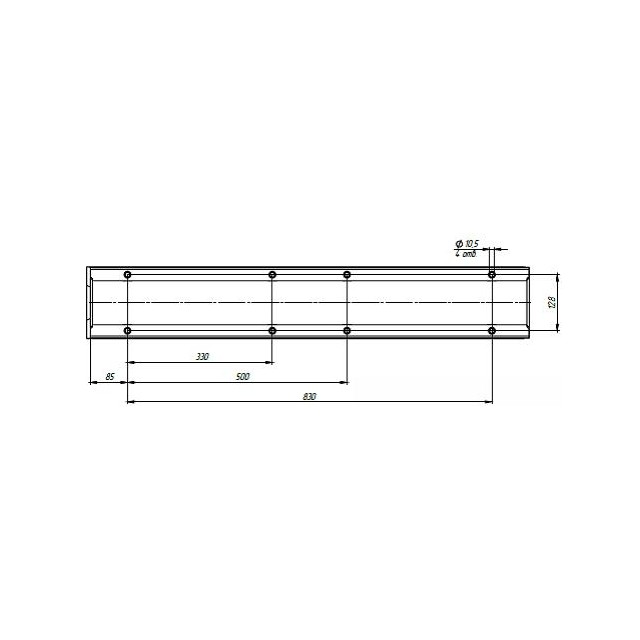

Чертеж: лоток BetoMax Drive DN100, кл. D (каскад, вид спереди)Чертеж: лоток BetoMax Drive DN100, кл. D (каскад, вид сверху)

Выделенные элементы (строки) - характеристики стандартных бетонных лотков серии BetoMax Drive DN100, которые могут участвовать в общем построении каскадного водоотвода для увеличения дренажной линии!

Лоток водоотводный BetoMax Drive ЛВ-10.16.... бетонный каскадный (К), кл. D
АртикулТипоразмерВысота, ммВес, кгЦена с НДС
40671 ЛВ-10.16.23-Б 230 45,57 2 533 руб.
40671/01-01 ЛВ-10.16.23-Б-К01 225 44,89 2 767 руб.
40671/02-02 ЛВ-10.16.23-Б-К02 220 44,21
40671/03-03 ЛВ-10.16.23-Б-К03 215 43,53
40071 ЛВ-10.16.21-Б 210 42,69 2 483 руб.
40071/01-01 ЛВ-10.16.21-Б-К01 205 42,01 2 717 руб.
40071/02-02 ЛВ-10.16.21-Б-К02 200 441,32
40071/03-03 ЛВ-10.16.21-Б-К03 195 40,64
40071/04-04 ЛВ-10.16.21-Б-К04 190 39,96
40071/05-05 ЛВ-10.16.21-Б-К05 185 39,27
40071/06-06 ЛВ-10.16.21-Б-К06 180 38,59
40071/07-07 ЛВ-10.16.21-Б-К07 175 37,91
40071/08-08 ЛВ-10.16.21-Б-К08 170 37,22
40071/09-09 ЛВ-10.16.21-Б-К09 165 36,54
40571 ЛВ-10.16.16-Б 160 35,49 2 317 руб.
40071/11-11 ЛВ-10.16.21-Б-К11 155 34,73 2 442 руб.
40071/12-12 ЛВ-10.16.21-Б-К12 150 33,96
40071/13-13 ЛВ-10.16.21-Б-К13 145 33,19
40071/14-14 ЛВ-10.16.21-Б-К14 140 32,43
40071/15-15 ЛВ-10.16.21-Б-К15 135 31,66
40071/16-16 ЛВ-10.16.21-Б-К16 130 30,90
40071/17-17 ЛВ-10.16.21-Б-К17 125 30,13
40071/18-18 ЛВ-10.16.21-Б-К18 120 29,37

Построение каскада. Серия Drive (Класс нагрузки E600)

  • Размеры (ДхШ), мм: 1000х160
  • Сечение: DN100
  • Класс нагрузки: A,B,C,D E (до 60 тонн/м. кв.)

Дополнительно лоток может быть укомплектован чугунной решеткой:
Решетка Drive РВ-10.15.50 "шина" ВЧ кл.E 20505 (требуется 2 решетки на 1 лоток, 4 комплекта крепежа на 1 решетку).

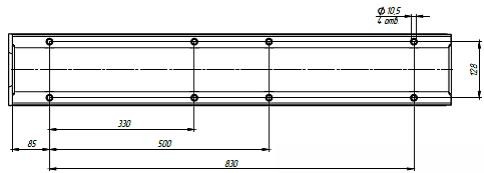

Чертеж: лоток BetoMax Drive DN100, кл. E (каскад, вид спереди)Чертеж: лоток BetoMax Drive DN100, кл. E (каскад, вид сверху)

Выделенные элементы (строки) - характеристики стандартных бетонных лотков серии BetoMax Drive DN100, которые могут участвовать в общем построении каскадного водоотвода для увеличения дренажной линии!

Лоток водоотводный BetoMax Drive ЛВ-10.16.... бетонный каскадный (К), 8 болтов кл. E
АртикулТипоразмерВысота, ммВес, кгЦена с НДС
40671.4 ЛВ-10.16.23-Б.4 230 45,57 2 725 руб.
40671.4/01-01 ЛВ-10.16.23-Б.4-К01 225 44,89 2 958 руб.
40671.4/02-02 ЛВ-10.16.23-Б.4-К02 220 44,21
40671.4/03-03 ЛВ-10.16.23-Б.4-К03 215 43,53
40071.4 ЛВ-10.16.21-Б.4 210 42,69 2 675 руб.
40071.4/01-01 ЛВ-10.16.21-Б.4-К01 205 42,01 2 883 руб.
40071.4/02-02 ЛВ-10.16.21-Б.4-К02 200 441,32
40071.4/03-03 ЛВ-10.16.21-Б.4-К03 195 40,64
40071.4/04-04 ЛВ-10.16.21-Б.4-К04 190 39,96
40071.4/05-05 ЛВ-10.16.21-Б.4-К05 185 39,27
40071.4/06-06 ЛВ-10.16.21-Б.4-К06 180 38,59
40071.4/07-07 ЛВ-10.16.21-Б.4-К07 175 37,91
40071.4/08-08 ЛВ-10.16.21-Б.4-К08 170 37,22
40071.4/09-09 ЛВ-10.16.21-Б.4-К09 165 36,54
40571.4 ЛВ-10.16.16-Б.4 160 35,49 2 533 руб.
40071.4/11-11 ЛВ-10.16.21-Б.4-К11 155 34,73 2 633 руб.
40071.4/12-12 ЛВ-10.16.21-Б.4-К12 150 33,96
40071.4/13-13 ЛВ-10.16.21-Б.4-К13 145 33,19
40071.4/14-14 ЛВ-10.16.21-Б.4-К14 140 32,43
40071.4/15-15 ЛВ-10.16.21-Б.4-К15 135 31,66
40071.4/16-16 ЛВ-10.16.21-Б.4-К16 130 30,90
40071.4/17-17 ЛВ-10.16.21-Б.4-К17 125 30,13
40071.4/18-18 ЛВ-10.16.21-Б.4-К18 120 29,37

Выгодно-низкая цена, по которой можно купить бетонные водоотводные лотки каскадного построения, сечением 100 мм формируется на основании общего счета. Для строительных и торгующих организаций предусмотрены особые условия. Компания производителей и поставщиков - "Лига 812" поставляет универсальные, усиленные стальными оцинкованными насадками бетонные канлы для отвода воды оптом и в розницу во все регионы нашей страны.
