BetoMax Drive ЛВ-15.21.26-Б - лоток с решеткой щелевой чугунной, кл. C

Цена снижена! Лоток BetoMax Drive DN150 H260 с решеткой, кл. C (комплект) Увеличить

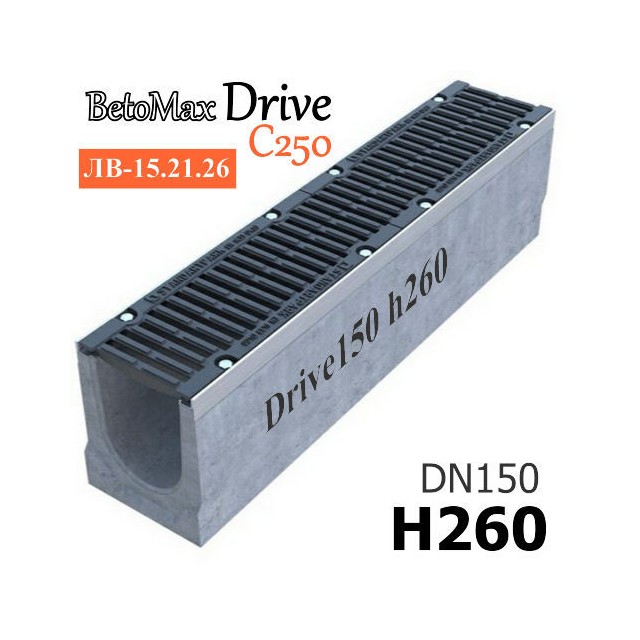

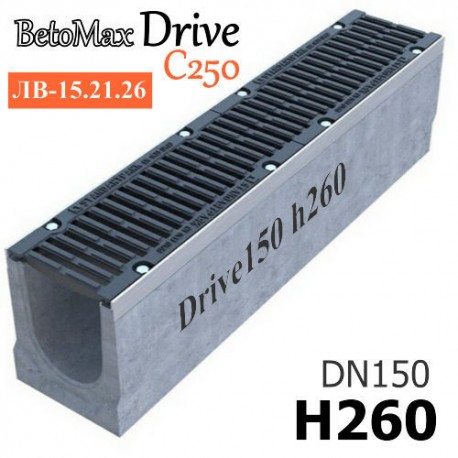

BetoMax Drive DN150 H260 с решеткой, кл. C

Лоток водоотводный BetoMax Drive ЛВ-15.21.26-Б бетонный с решеткой щелевой чугунной ВЧ, кл. C (комплект)

  • Размеры (ДхШхВ), мм: 1000х210х260
  • Сечение: DN150
  • Класс нагрузки: А15-C250 (до 25 тонн)
  • Вес в сборе: 71,5 кг.
  • Артикул: 042076333
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

540 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 582,00 руб

6 567,00 руб

-985,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ-15.21.26-Б с РВ щель ВЧ кл.С (к-т)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-C (до 25 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х210х260
Гидравлическое сечение Ширина DN150 (150 мм), высота 195 мм.
Вес, кг 71,5
Артикул 042076333
Проходное сечение 263 см²
Пропускная способность 13,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности Поставляется с щелевой чугунной решеткой класса С250
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также каскадом или с уклоном
Кол-во на паллете 15 шт.

Подробнее

Лоток BetoMax Drive ЛВ-15.21.26-Б с РВ щель ВЧ кл.C (к-т)

Лоток водоотводный BetoMax Drive ЛВ-15.21.26-Б бетонный с оцинкованными насадками в комплекте с чугунной щелевой решеткой имеет ширину гидравлического сечения DN150 (150 мм) и габаритную высоту h260 (260 мм). Пропускная способность канала зафиксирована показателем - 13,1 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Модель желоба Drive DN150 H260 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09). Оригинальная серия водоотводных лотков, где принцип крепления чугунных решеток класса C250 осуществляется путем болтового крепления в бетонном желобе по периметру. Такое крепление предотвращает продольные смещения настилов относительно линии каналов. Посадочная высота (толщина) решетки - 16,5 мм.

Линейка типоразмеров BetoMax Drive DN150

Вы можете купить бетонный лоток BetoMax Drive ЛВ-15.21.26-Б с решеткой щелевой чугунной класса C250 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия.

НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности. Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна, имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс C!
  • 4 комплекта болтов с ответной частью для надежного крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Схема лотка BetoMax Drive ЛВ-15.21.26-Б

Чертеж лотка BetoMax Drive ЛВ-15.21.26-Б

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN150 H260 и трубы Ø110 мм:

Схема построения BetoMax Drive DN150 H260

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
