Лоток BetoMax Drive ЛВ-10.16.21 - бетонный с решеткой чугунной, кл. C
> Водоотвод>Бетонные лотки>BetoMax Drive>BetoMax Drive DN100 H210 с решеткой, кл. C

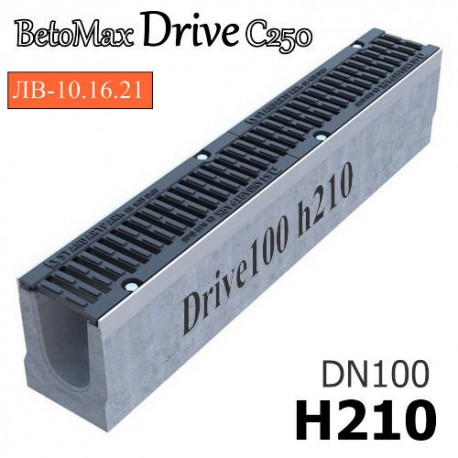

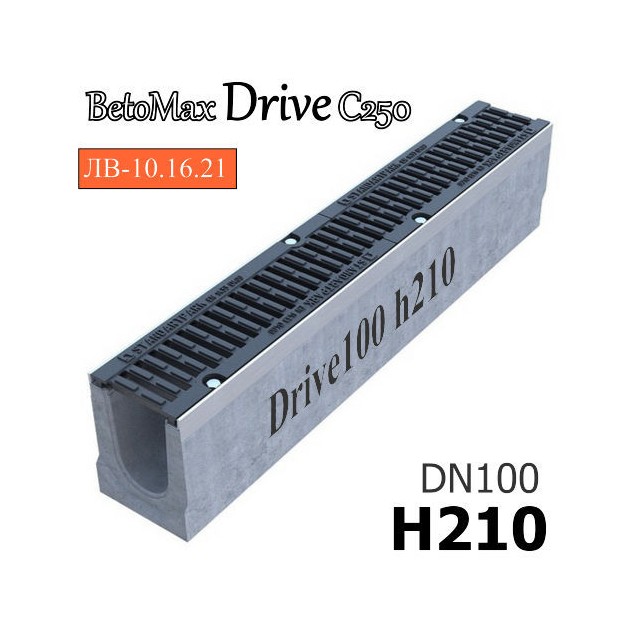

Лоток BetoMax Drive ЛВ-10.16.21-Б бетонный с решеткой щелевой чугунной ВЧ, кл. C Увеличить

BetoMax Drive DN100 H210 с решеткой, кл. C

Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б бетонный с решеткой щелевой чугунной ВЧ, кл. C (комплект)

  • Размеры (ДхШхВ), мм: 1000х160х210
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 51,0 кг.
  • Артикул: 040076333
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

690 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 335,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ-10.16.21-Б с РВ щель ВЧ кл.C (к-т) 040076333
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х160х210
Гидравлическое сечение Ширина DN100 (100 мм), высота 153 мм.
Вес, кг 51,0
Артикул 040076333
Проходное сечение 139 см²
Пропускная способность 5,5 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Поставляется с щелевой чугунной решеткой класса C250
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм
Кол-во на паллете 21

Подробнее

Лоток BetoMax Drive ЛВ-10.16.21-Б с РВ щель ВЧ кл.С (к-т)

Бетонный лоток для отвода воды в общем дренажном строе ливневой канализации, с усиливающими стальными насадками, в комплекте с чугунной решеткой пониженного класса нагрузки. Уникальная и бюджетная серия водоотводных лотков, где принцип крепления чугунных решеток класса C250 осуществляется путем болтового крепления в бетонном желобе по периметру. Такое крепление предотвращает продольные смещения настилов относительно линии каналов. Посадочная высота (толщина) решетки - 16,5 мм.

Бетонный лоток BetoMax Drive ЛВ-10.16.21 имеет ширину гидравлического сечения DN100 (100 мм) и высоту по верхней отметке h210 (210 мм). Пропускная способность канала составляет - 5,5 литра в секунду при уклоне 0,5% или 5 мм на один погонный метр ливневки. Применяется в местах, где возможны повышенные динамические нагрузки на дренажный канал. Модель желоба Drive DN100 H210 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09).

Вы можете купить бетонный лоток BetoMax Drive ЛВ-10.16.21 с чугунной щелевой решеткой класса C250 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна, имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс C!
  • 4-е болта с ответной частью (гайками) для надежного крепления решетки в лотке (2 шт. на одну решетку или 4 шт. на канал).

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Отрисовка лотка BetoMax Drive ЛВ-10.16.21-Б с чугунной решеткой, кл. C

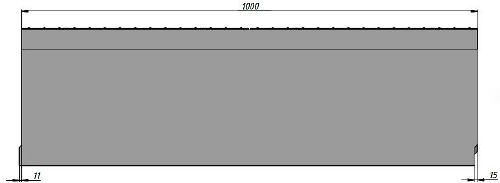

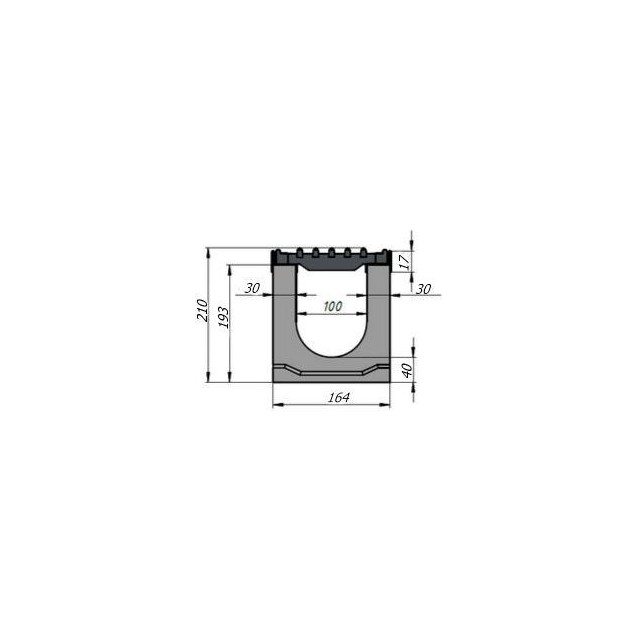

Чертеж лотка BetoMax Drive ЛВ-10.16.21-Б с чугунной решеткой, кл. C, вид спередиЧертеж лотка BetoMax Drive ЛВ-10.16.21-Б с чугунной решеткой, кл. C, вид сбоку

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN100 H210 и трубы Ø110 мм:

Схема построения BetoMax Drive DN100 H210

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
