BetoMax Drive ЛВ-20.26.26-Б - бетонный лоток с решеткой "шина", кл. E
> Водоотвод>Бетонные лотки>BetoMax Drive>BetoMax Drive DN200 H260 с решеткой, кл. E

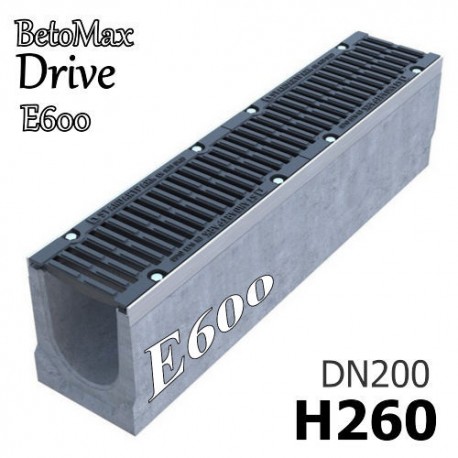

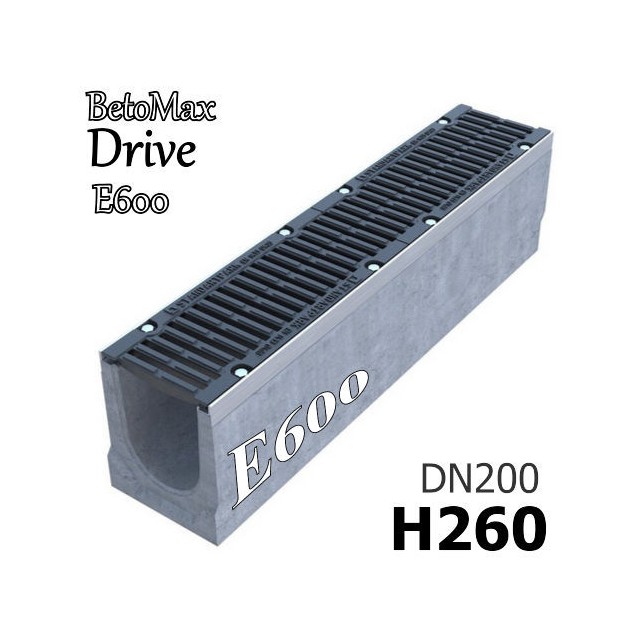

Цена снижена! Лоток BetoMax Drive ЛВ-20.26.26-Б с РВ "шина" ВЧ кл.E (к-т) 04557155 Увеличить

BetoMax Drive DN200 H260 с решеткой, кл. E

Лоток водоотводный BetoMax Drive ЛВ-20.26.26-Б бетонный с решеткой тип "шина" чугунной ВЧ, кл. E (комплект)

  • Размеры (ДхШхВ), мм: 1000х260х260
  • Сечение: DN200
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 96,9 кг.
  • Артикул: 04557155
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

930 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

8 258,00 руб

9 492,00 руб

-1 234,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ-20.26.26-Б с РВ "шина" ВЧ кл.E (к-т) 04557155
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х260х260
Гидравлическое сечение Ширина DN200 (200 мм), высота 205 мм.
Вес, кг 96,9
Артикул 04557155
Проходное сечение 350 см²
Пропускная способность 16,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Поставляется с щелевой чугунной решеткой класса E600
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также с уклоном и каскадом.
Кол-во на паллете 8 шт.

Подробнее

Лоток BetoMax Drive ЛВ-20.26.26-Б с РВ "шина" ВЧ кл.E (к-т)

Второй типоразмер DN200 - лоток водоотводный BetoMax Drive ЛВ-20.26.26-Б бетонный, в комплекте с чугунной щелевой решеткой (тип "шина"), имеющий габаритную высоту h260 (260 мм). Устанавливается на территориях с большой площадью водосбора. Пропускная способность канала отмечена показателем - 16,6 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны высокие механические нагрузки на водоотводящий канал. Модель желоба Drive DN200 H260 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы от Ø110 мм (артикул с приставкой на конце: 09).

Линейка типоразмеров BetoMax Drive DN200

Вы можете купить бетонный лоток BetoMax Drive ЛВ-20.26.26-Б с решеткой "шина" чугунной класса E600 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия.

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (шина) имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
  • 8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Вид чугунной решетки "шина" для модели:
Вид чугунной решетки шина DN200

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Схема лотка BetoMax Drive ЛВ-20.26.26-Б

Чертежный вид спереди BetoMax Drive ЛВ-20.26.26-Б, кл. EЧертежный вид сверху BetoMax Drive ЛВ-20.26.26-Б, кл. EЧертежный вид справа BetoMax Drive ЛВ-20.26.26-Б, кл. E

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN200 H260 и трубы Ø160 мм:

Схема построения BetoMax Drive DN200 H260

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
