Коробчатые лотки для канавы (кюветные)

Лотки водоотводные бетонные коробчатые для канавы

Уважаемые покупатели, по Вашим просьбам мы открываем достаточно обширную категорию, наиболее развернуто назвать которую можно так: Бетонные лотки для канавы водоотводные коробчатые кюветного типа. Объединив лотки по типу и назначению, мы пытаемся упростить поиск нужных конструкций для конкретных...

Лотки водоотводные бетонные коробчатые для канавы

Уважаемые покупатели, по Вашим просьбам мы открываем достаточно обширную категорию, наиболее развернуто назвать которую можно так: Бетонные лотки для канавы водоотводные коробчатые кюветного типа. Объединив лотки по типу и назначению, мы пытаемся упростить поиск нужных конструкций для конкретных задач по водоотведению. В данной категории будут представлены модели дренажных лотков для построения несложных ливневок, как для частного сектора, так и для зон общественного пользования. Главным отличием таких лотков является простой конструктив, без всяких дополнительных "обвесов", что позволит строить относительно бюджетный линейный дренаж, когда не требуются особенные несущие характеристики системы. Вся продукция соответствует требованиям ГОСТ и ряда международных стандартов качества.

Почему лотки для канавы

Бетонные лотки для канавы имеют более правильное название по их назначению – кюветные. Предполагается, что обустройство дренажной канавы будет осуществляться с применением обычных каналов из бетона без усиливающих опций таких как: стальные оцинкованные насадки на стенках желоба и водоприемные решетки, которые защищают ливневую канализацию от засорения и позволяют перемещаться по линии водоотвода пешеходам и транспортным средствам. Как правило, такие водоотводные лотки ограничены в несущих характеристиках и неспособны переносить многочисленные механические нагрузки. Согласно системе классификации нагрузок Европейского Стандарта EN 1433 определяются классом - C250 (25 тонн/м. кв.).

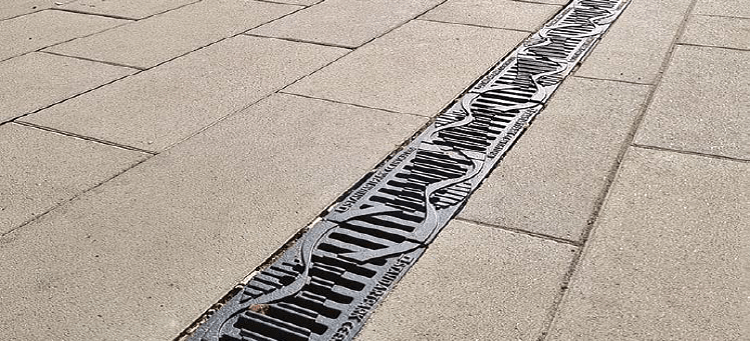

Но это всего лишь интерпретация, можно сказать отношение видов и типоразмеров водосточных каналов к их назначению. Мы с Вами часто замечаем организованную ливневку конструкциями с максимально возможной комплектацией решетками и достаточно высокими показателями стойкости элементов к воздействию на них динамических нагрузок, даже до класса Е600 (60 тонн/м. кв.). Здесь, пожалуй, главными критериями отбора являются бюджет и реально поставленные задачи. Бывает так, что Проектное Бюро заводит в спецификацию системы для повышенных нагрузок, а в действительности, по факту, поверхностный водоотвод не будет эксплуатироваться в зонах передвижения пешеходов и, тем более, автомобильного транспорта. Вот как раз для таких задач инженерной канализации производители и предлагают простое решение - кюветные лотки.

Бетонные лотки для канавы

Бетонные лотки для канавы можно купить П-образного и U-образного сечения, цена на которые на первый взгляд кажется не логичной. Дело в том, что П-образные лотки - это мелкосидящие, низкопрофильные желоба. Форма сечения вынужденная, для того чтобы увеличить пропускную способность воды при негабаритных внешних размерах канала. U-образная геометрия сечения лотка, характерная для средних и крупных желобов, более практична, так как пологие стенки лучше отводят воду, а в основании стенок налипающая грязь не скапливается.

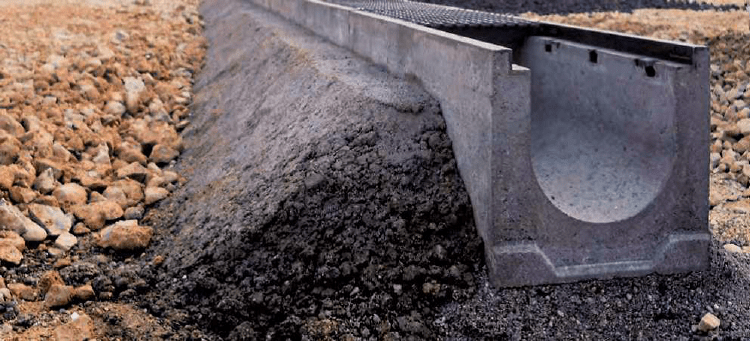

Если Вы решили построить бетонный лоток для дренажной канавы своими руками, то следует учитывать хрупкость и водопоглощение исходного материала при монтаже и дальнейшей эксплуатации. Важно применять рекомендованную марку бетона, конечно, с учетом конкретных обстоятельств. Например, для классов нагрузки A15 и B125 советуют использовать бетон класса B15, а для класса нагрузки C250 рекомендуется бетон класса B25. Коме того, если в перспективе запланирована установка дренажных решеток или других настилов, то обязательно нужно иметь образец, как лекало, по которому следует отливать лотки из монолитного бетона, с соблюдением внутренних и внешних размеров стандартных геометрий. Иначе в последствии можно не попасть в размер стыковых элементов. Нестандартные решения стоят весьма недешево, да и сроки производства материалов для таких выходов тоже не радуют…

Опытным путем было установлено, что для обустройства дренажной канавы бетонными водоотводами, с точки зрения оптимизации бюджета и трудозатрат, всё-таки выгоднее использовать готовые решения от завода-производителя. В итоге Вы получаете нужный класс бетона, правильные геометрии элементов, исполнение согласно ГОСТам или ТУ.

Почему лоток коробчатый

Лоток водоотводный бетонный коробчатый (СО) имеет характерную угловатую форму, внешне напоминающую классический параллелепипед, другими словами коробку. Отсюда, собственно, и название дренажного элемента. Сейчас вообще отмечается общая тенденция у различных производителей ко всякого рода оригинальным названиям собственных моделей лотков и нужно знать, что это всего-навсего маркетинговый ход с целью завуалировать типовой водосточный канал и сохранить привязку проекта к определенной линии производства. Поэтому, любой бетонный лоток для линейного водоотвода смело можно считать коробчатым, хотя и не везде об этом сказано или прописано.

Мы сделали для Вас подборку коробчатых лотков для невысоких нагрузок, до класса C250, в шести вариантах типоразмеров, отличающихся по ширине гидравлического сечения - СО и толщине стенок (бортов). Представленные модели востребованы чаще, так как являются самым экономичным составом дренажного вывода.

Лоток водоотводный бетонный коробчатый СО 100мм

Самая востребованная серия бетонных коробчатых лотков шириной гидравлического DN100 (СО-100мм) - это два мелкосидящих и три стандартных по размерам желобов. Толщина стенки каналов - 30 мм. Размеры лотков (ДхШ, мм) - 1000х160, высоты - 80, 100, 132, 157, 182 мм. Построение линии водоотвода методом каскада возможно с использование м всех высот, так как толщина основания по дну у лотков - 35 мм. Но если есть сомнения в корректной состыковки на перепадах, можно использовать торцевую стальную заглушку в качестве переходника, с вырезом прохода по месту.

Бетонный коробчатый лоток СО 100мм, сенка 30ммБетонный лоток с  П-образным сечениемБетонный лоток коробчатый СО 100мм

Лотки могут быть изготовлены с переменным сечением (с уклоном 0,5%), где полная обойма насчитывает 20-ть каналов в диапазоне от 132 до 232 мм, с шагом лотков при изготовлении - 5 мм. Кроме того, лоток водоотводный бетонный коробчатый СО 100мм может быть выполнен с вертикальным водоотводом, для установки его в точке сброса. Пескоуловитель к этой серии представлен в единственной версии - 500х160х500 мм.

Лоток водоотводный бетонный коробчатый СО 150мм

С этой серии, в принципе, и начинаются коробчатые бетонные лотки в канаву, так как при небольшом еще сечении лотка DN150 (СО-150мм) желоба показываю неплохие гидравлические характеристики. Каналы производятся с различной толщиной бортов - 30 и 47 мм, с габаритной шириной 210 и 248 мм соответственно. Единственным недостатком данной линейки размеров можно считать неудобное ценообразование лотков, которое далеко от сечения 100 мм, но уже близко к более крупным конструкциям.

  • Версия 1: размеры лотков (ДхШ, мм) - 1000х210, стенка 30 мм, высоты - 100, 125, 150, 190, 215, 240 мм. Пескоуловитель для лотков 500х247х665 мм.
  • Версия 2: размеры лотков (ДхШ, мм) - 1000х248, стенка 47 мм, высоты от 190 до 415 с шагом 25 мм. Песколовка для таких желобов имеет габариты - 500х261х690.

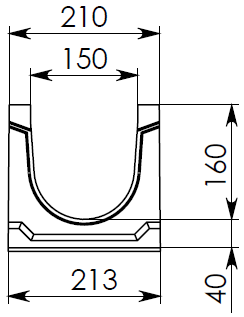

Бетонный коробчатый лоток СО 150мм, сенка 30ммБетонный коробчатый лоток СО 150мм, сенка 47ммБетонный лоток коробчатый СО 150мм

Лотки могут быть изготовлены с переменным сечением (с уклоном 0,5%), где полная обойма насчитывает для версии 30мм - 10-ть каналов в диапазоне от 190 до 240мм, для версии 47мм - 35-ть каналов в диапазоне от 240 до 415 мм, с шагом лотков при изготовлении 5 мм. По предварительному согласованию, лоток водоотводный бетонный коробчатый СО 150мм может быть выполнен с вертикальным водоотводом, для установки его в точке сброса.

Лоток водоотводный бетонный коробчатый СО 200мм

Данная серия часто используется в проектах и планировках городских благоустроенных дворов. Бетонные лотки шириной гидравлического сечения DN200 (СО-200мм) успешно применяются для обустройства канавы в садово-парковых зонах. Вообще, эти конструкции можно считать самыми универсальными в построении дренажной ветки ливневой канализации. Каналы показывают вполне убедительные гидравлические характеристики, обладают хорошей пропускной способностью. Выпускаются в двух версиях толщины стенки (бортика) - 30 и 47 мм.

  • Версия 1: размеры лотков (ДхШ, мм) - 1000х260, стенка 30 мм, высоты - 100, 255, 280, 305мм. Пескоуловитель для этих лотков 500х330х715мм.
  • Версия 2: размеры лотков (ДхШ, мм) - 1000х298, стенка 47 мм, высоты от 195 до 495 с шагом 25мм. Песколовка для таких желобов имеет габариты - 500х340х730мм. Кроме того, предлагается версия секционного пескоуловителя из трех частей, где общая глубина заложения уже 1590мм.

Бетонный коробчатый лоток СО 200мм, сенка 30ммБетонный коробчатый лоток СО 200мм, сенка 47ммБетонный лоток коробчатый СО 200мм

Лотки могут быть изготовлены с переменным сечением (с уклоном 0,5%), только для версии с толщиной стенки 47 мм, где полная обойма насчитывает - 60 каналов в диапазоне от 195 до 495мм, с шагом 5 мм на 1 метр желоба. По предварительному согласованию, лоток водоотводный бетонный коробчатый СО 200мм может быть выполнен с вертикальным водоотводом, для установки его в точке сброса.

Лоток водоотводный бетонный коробчатый СО 300мм

Замечено, что бетонные коробчатые лотки шириной гидравлического сечения DN300 (СО-300), в основном, используются для обустройства канавы в частном секторе или садоводствах. Это объясняется тем, что в период весеннего таяния снега образуются большие потоки воды, с которыми менее габаритные лотки, как правило, не справляются. При том что стоимость таких лотков вполне демократична, основным минусом безусловно можно считать вес конструкций. Желоба очень тяжелые и для их установки требуется применение спецтехники. Каналы выпускаются в двух версиях толщины стенки - 30 и 47 мм.

  • Версия 1: размеры лотков (ДхШ, мм) - 1000х363, стенка 30 мм, высоты от 100 до 200мм и от 270 до 370мм с шагом 25мм. Пескоуловитель для этих лотков 500х440х900мм. Также, можно воспользоваться версией секционного пескоуловителя из трех частей, где общая глубина заложения составляет 1590мм.
  • Версия 1: размеры лотков (ДхШ, мм) - 1000х363, стенка 30 мм, высоты от 100 до 200мм и от 270 до 370мм с шагом 25мм. Пескоуловитель для этих лотков 500х440х900мм. Также, можно воспользоваться версией секционного пескоуловителя из трех частей, где общая глубина заложения составляет 1590мм.

Бетонный коробчатый лоток СО 300мм, сенка 30ммБетонный коробчатый лоток СО 300мм, сенка 47ммБетонный лоток коробчатый СО 300мм

Лотки могут быть изготовлены с переменным сечением (с уклоном 0,5%), для версии 30мм - 20-ть каналов в диапазоне от 270 до 370мм, для версии с толщиной стенки 47 мм полная обойма насчитывает 25 каналов в диапазоне от 370 до 495мм, с шагом 5 мм на 1 метр желоба. По предварительному согласованию, лоток водоотводный бетонный коробчатый СО 300мм может быть выполнен с вертикальным выпуском, для установки его в точке сброса.

Характеристики материала для лотков

Бетон – это широко известный материал, отличающийся стойкостью к высоким нагрузкам, влаго- и морозо-стойкий, надежный, обладающий высокими качественными характеристиками, успешно применяющийся для производства водоотводных каналов. Представленная серия лотков производиться методом вибропрессования.

Наименование показателя / Нормируемое значение
Класс бетона по прочности на сжатие B 55
Класс бетона по прочности на растяжение при изгибе Btb 5,6
Водопоглощение, % по массе 1,6
Марка бетона по морозостойкости, циклов F300
Категория лицевой/нелицевой поверхности А3/А4
Удельная активность естественных радионуклидов, Бк/кг 35,9
Отпускная прочность бетона, %, зима/лето 90/70
Водопоглощение бетона, % не выше 6,0
Отклонение массы, кг ±8%
Геометрические параметры (Д/Ш/В), мм: ±2
Марка водонепроницаемости бетона W12

Купить коробчатый бетонный лоток для канавы

Купить лоток водоотводный бетонный коробчатый кюветного типа для канавы по цене завода изготовителя предлагается для организации ливневой канализации: частного домостроения; придомовых территорий при благоустройстве городских улиц, садово-парковых зон, городских пространств, спортивных объектов.

К каждому желобу можно подобрать дополнительные аксессуары, такие как: бетонные пескоуловители; стальные или чугунные решетки; торцевые глухие и с горизонтальным выпуском заглушки из оцинкованной стали. Таким образом, дренажная идея может быть исполнена в полной комплектации связанных элементов.

Бетонные лотки для канавы коробчатые кюветного типа

Вся продукция проходит контроль качества по системе менеджмента ISO 9001, это гарантирует долговечность и надежность в эксплуатации представленных дренажных элементов. Мы предоставляем бесплатные консультации на каждой стадии строительства объекта – от проектирования до реализации. Наши специалисты проектного отдела сотрудничают с НПО, вместе решая задачи оптимального водоотведения и прокладки инженерных коммуникаций.

Производственные линии базируются в Москве, Туле, Краснодаре, откуда возможны отгрузки крупных партий товаров. Склады и терминалы, где отпускаются розничные партии заказов расположены в Москве, Подольске, Звенигороде, Санкт-Петербурге, Набережных Челнах, Краснодаре.

Подробнее
Коробчатые лотки для канавы (кюветные) 55 товаров.
на странице
Показ 1 - 12 из 55 товаров
  • 497,00 руб

    <p><strong>Лоток водоотводный бетонный ЛВБ 100 H60 С250 мелкосидящий, стенка 30 мм</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х60</span></li> <li>Сечение: <span class="dn">DN100</span>, U-образное</li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 21,0 кг.</li> <li>Артикул: Б101606</li> <li>Дополнительно: водоприемные решетки, пескоуловители</li> </ul> <p>Цена указана за штуку.</p>

    497,00 руб
    497,00 руб В наличии
  • 927,00 руб 1 236,00 руб -25%

    <p><strong>Лоток водоотводный ЛВ-10.16.08 - бетонный</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х80</span></li> <li>Сечение: <span class="dn">DN100</span>, П-образное</li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 19 кг.</li> <li>Артикул: 404</li> <li>Дополнительно комплектуется ливневыми решетками!</li> </ul> <p>Цена указана за штуку.</p>

    927,00 руб 1 236,00 руб -25%
    Цена снижена!
    927,00 руб В наличии
  • 849,00 руб

    <p><strong>Лоток водоотводный бетонный ЛВБ Plus 100 H80 С250 коробчатый мелкосидящий, стенка 30 мм</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х80</span></li> <li>Сечение: <span class="dn">DN100</span>, П-образное</li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 24,0 кг.</li> <li>Артикул: Б1080</li> <li>Дополнительно: водоприемные решетки, пескоуловители</li> </ul> <p>Цена указана за штуку.</p>

    849,00 руб
    849,00 руб В наличии
  • 981,00 руб 1 308,00 руб -25%

    <p><strong>Лоток водоотводный ЛВ-10.16.10 - бетонный</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х100</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 22 кг.</li> <li>Артикул: 405</li> <li>Дополнительно комплектуется водоприемными решетками!</li> </ul> <p><strong>Цена</strong> указана за штуку.</p>

    981,00 руб 1 308,00 руб -25%
    Цена снижена!
    981,00 руб В наличии
  • 849,00 руб

    <p><strong>Лоток водоотводный бетонный ЛВБ Plus 100 H105 С250 коробчатый, стенка 30 мм</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х105</span></li> <li>Сечение: <span class="dn">DN100</span>, U-образное</li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 26,0 кг.</li> <li>Артикул: Б10105</li> <li>Дополнительно: водоприемные решетки, пескоуловители</li> </ul> <p>Цена указана за штуку.</p>

    849,00 руб
    849,00 руб В наличии
  • 580,00 руб

    <p><strong>Лоток водоотводный бетонный ЛВБ 100 H1120 С250 коробчатый, стенка 30 мм</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х120</span></li> <li>Сечение: <span class="dn">DN100</span>, U-образное</li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 26,0 кг.</li> <li>Артикул: Б10120</li> <li>Дополнительно: водоприемные решетки, пескоуловители</li> </ul> <p>Цена указана за штуку.</p>

    580,00 руб
    580,00 руб В наличии
  • 650,00 руб

    <p><strong>Лоток водоотводный ЛВ-10.14.13 - бетонный</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х140х125</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 23 кг.</li> <li>Артикул: 400</li> <li>Дополнительно комплектуется дренажными решетками!</li> </ul> <p><strong>Цена</strong> указана за штуку.</p>

    650,00 руб
    650,00 руб В наличии
  • 850,00 руб

    <p><strong>Лоток водоотводный бетонный ЛВБ Plus 100 H130 С250 коробчатый, стенка 30 мм</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х130</span></li> <li>Сечение: <span class="dn">DN100</span>, U-образное</li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 31,0 кг.</li> <li>Артикул: Б10130</li> <li>Дополнительно: водоприемные решетки, пескоуловители</li> </ul> <p>Цена указана за штуку.</p>

    850,00 руб
    850,00 руб В наличии
  • 873,00 руб 1 164,00 руб -25%

    <p><strong>Лоток водоотводный ЛВ-10.16.13,2 - бетонный </strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х132</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 32 кг.</li> <li>Артикул: 401</li> <li>Дополнительно комплектуется ливневыми решетками!</li> </ul> <p><strong>Цена</strong> указана за штуку.</p>

    873,00 руб 1 164,00 руб -25%
    Цена снижена!
    873,00 руб В наличии
  • 856,00 руб

    <p><strong>Лоток водоотводный бетонный ЛВБ Plus 100 H155 С250 коробчатый, стенка 30 мм</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х155</span></li> <li>Сечение: <span class="dn">DN100</span>, U-образное</li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 35,0 кг.</li> <li>Артикул: Б10155</li> <li>Дополнительно: водоприемные решетки, пескоуловители</li> </ul> <p>Цена указана за штуку.</p>

    856,00 руб
    856,00 руб В наличии
  • 918,00 руб 1 224,00 руб -25%

    <p><strong>Лоток водоотводный ЛВ-10.16.16 - бетонный </strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х157</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 33 кг.</li> <li>Артикул: 402</li> <li>Дополнительно комплектуется дренажными решетками!</li> </ul> <p><strong>Цена</strong> указана за штуку.</p>

    918,00 руб 1 224,00 руб -25%
    Цена снижена!
    918,00 руб В наличии
  • 862,00 руб

    <p><strong>Лоток водоотводный бетонный ЛВБ Plus 100 H165 С250 коробчатый, стенка 30 мм</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х160х165</span></li> <li>Сечение: <span class="dn">DN100</span>, U-образное</li> <li>Класс нагрузки: <span class="dn">А15-С250</span> (до 25 тонн)</li> <li>Вес лотка: 37,0 кг.</li> <li>Артикул: Б10165</li> <li>Дополнительно: водоприемные решетки, пескоуловители</li> </ul> <p>Цена указана за штуку.</p>

    862,00 руб
    862,00 руб В наличии
Показ 1 - 12 из 55 товаров
