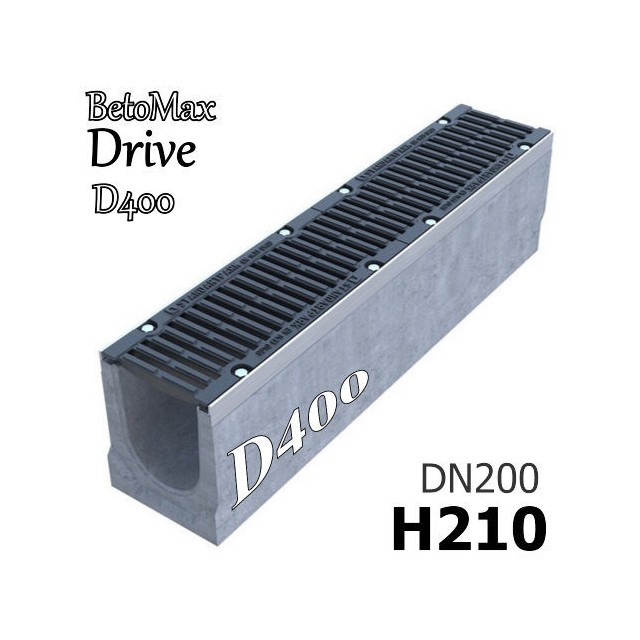

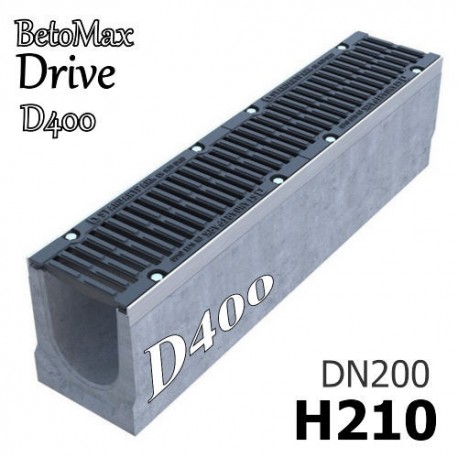

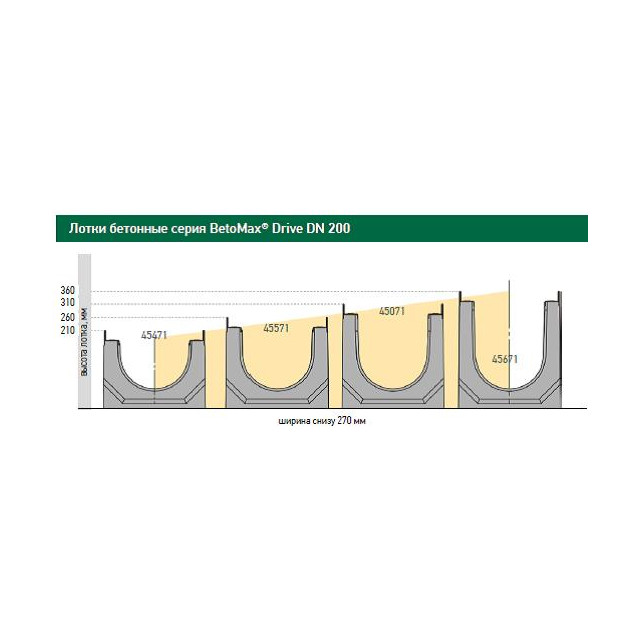

BetoMax Drive DN200 H210 с решеткой, кл. D

Лоток BetoMax Drive ЛВ-20.26.21-Б с РВ щель ВЧ кл.D (к-т)

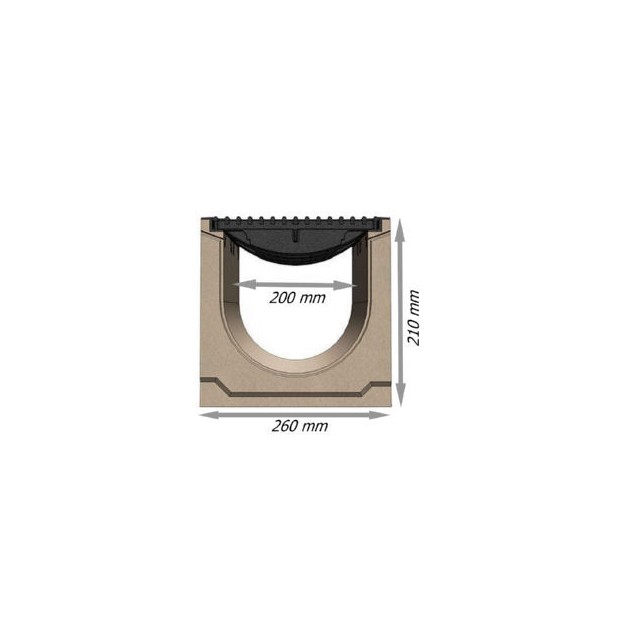

Среднестатистический типоразмер DN200 - лоток водоотводный BetoMax Drive ЛВ-20.26.21-Б бетонный, в комплекте с чугунной щелевой решеткой, имеющий габаритную высоту h210 (210 мм). Устанавливается на территориях с большой площадью водосбора. Пропускная способность канала отмечена показателем - 10,1 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где предполагаются высокие механические нагрузки на водоотводящий канал. Модель желоба Drive DN200 H210 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы от Ø110 мм (артикул с приставкой на конце: 09). Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Комплект поставки

• Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
• 8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Области применения

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автомобильные дороги с интенсивным движением.
  Автопредприятия, промышленные зоны.

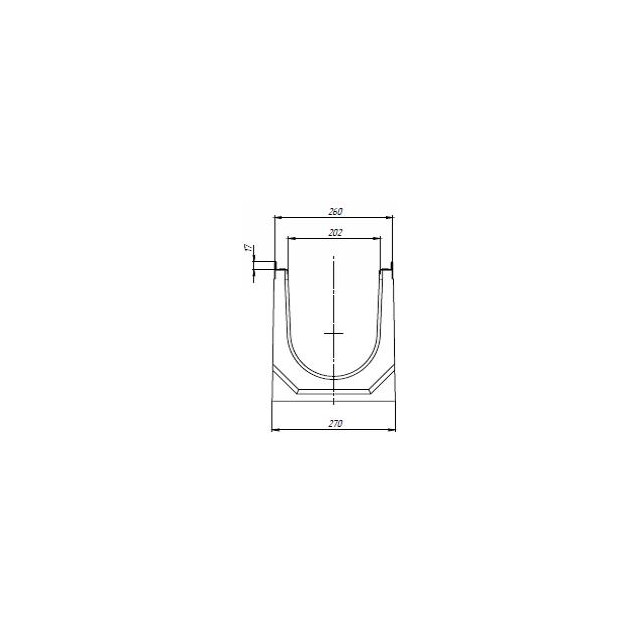

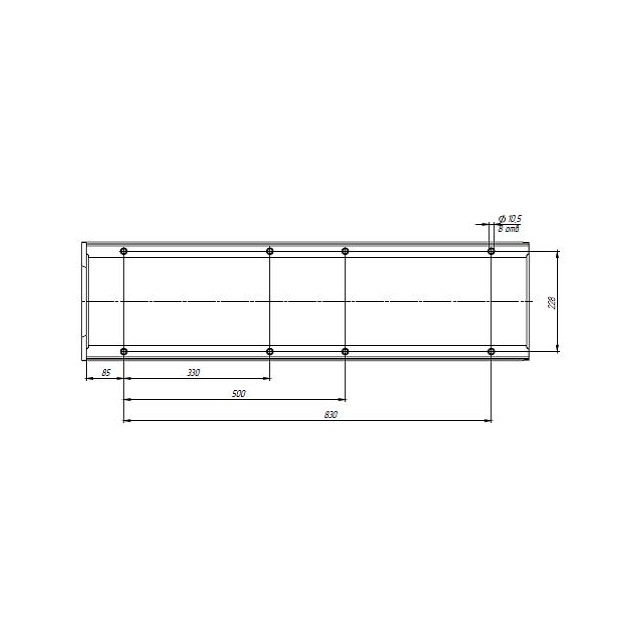

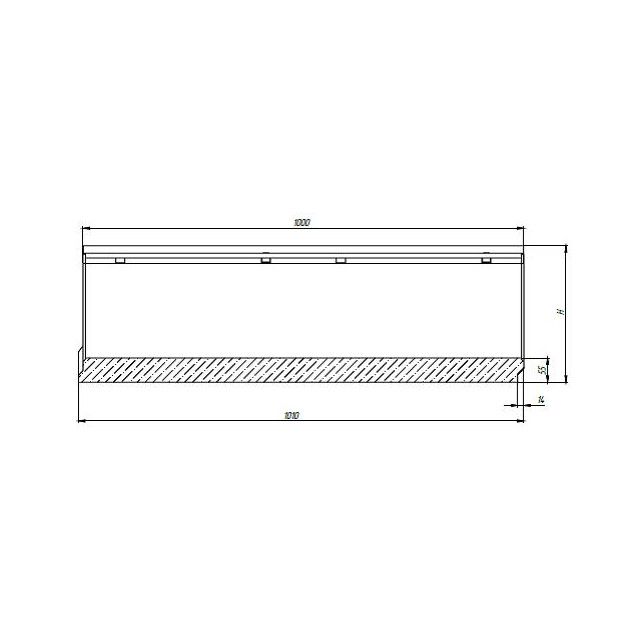

Чертеж лотка BetoMax Drive ЛВ-20.26.21-Б

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN200 H210 и трубы Ø160 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:
