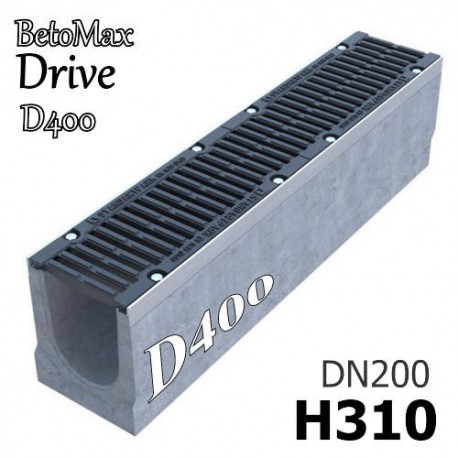

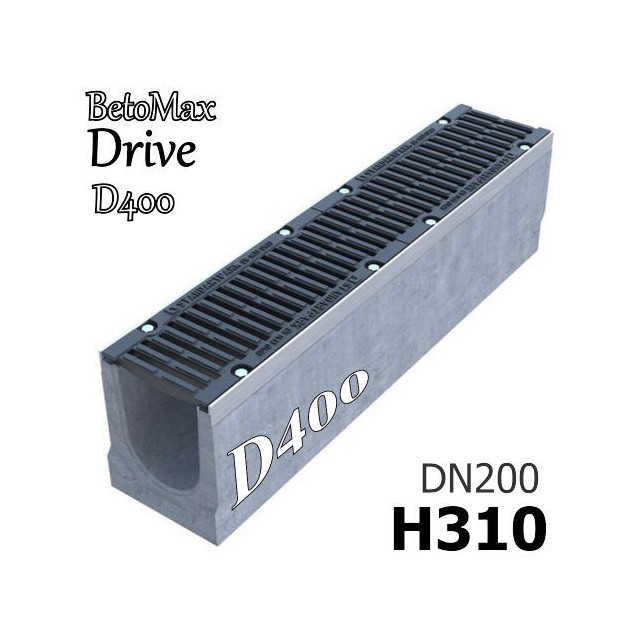

BetoMax Drive ЛВ-20.26.31-Б - бетонный лоток с решеткой, кл. D


BetoMax Drive DN200 H310 с решеткой, кл. D

Лоток водоотводный BetoMax Drive ЛВ-20.26.31-Б бетонный с решеткой щелевой чугунной ВЧ, кл. D (комплект)

  • Размеры (ДхШхВ), мм: 1000х260х310
  • Сечение: DN200
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 102,7 кг.
  • Артикул: 045071334
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

176 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

14 408,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ-20.26.31-Б с РВ щель ВЧ кл.D (к-т) 045071334
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-D (до 40 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х260х310
Гидравлическое сечение Ширина DN200 (200 мм), высота 255 мм.
Вес, кг 102,7
Артикул 045071334
Проходное сечение 390 см²
Пропускная способность 20,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности Поставляется с щелевой чугунной решеткой класса D400
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также с уклоном и каскадом.
Кол-во на паллете 8 шт.

Подробнее

Лоток BetoMax Drive ЛВ-20.26.31-Б с РВ щель ВЧ кл.D (к-т)

Высокий борт типоразмера DN200 - лоток водоотводный BetoMax Drive ЛВ-20.26.31-Б бетонный, в комплекте с чугунной щелевой решеткой, имеющий габаритную высоту h310 (310 мм). Устанавливается на территориях с большой площадью водосбора. Пропускная способность канала отмечена показателем - 20,3 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где предполагаются высокие механические нагрузки на водоотводящий канал. Модель желоба Drive DN200 H310 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы от Ø110 мм (артикул с приставкой на конце: 09), а также возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Линейка типоразмеров BetoMax Drive DN200

Вы можете купить бетонный лоток BetoMax Drive ЛВ-20.26.31-Б с решеткой щелевой чугунной класса D400 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия.

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
  • 8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

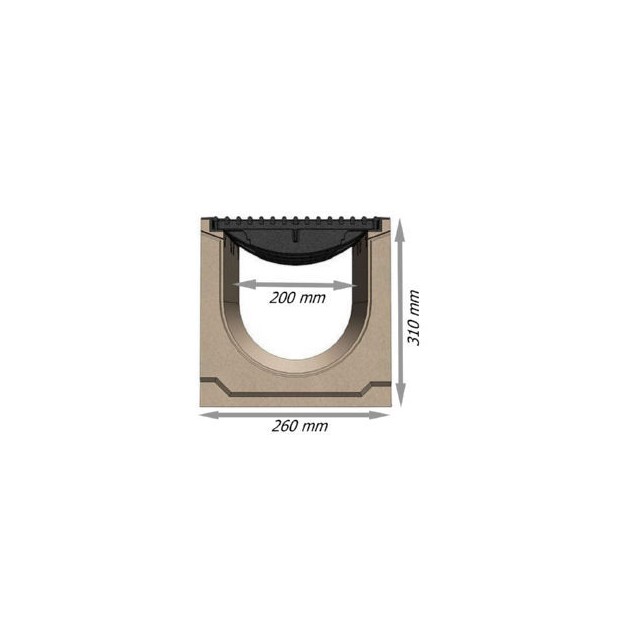

Схема лотка BetoMax Drive ЛВ-20.26.31-Б

Чертежный вид спереди BetoMax Drive ЛВ-20.26.31-БЧертежный вид сверху BetoMax Drive ЛВ-20.26.31-БЧертежный вид справа BetoMax Drive ЛВ-20.26.31-Б

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN200 H310 и трубы Ø160 мм:

Схема построения BetoMax Drive DN200 H310

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
