Лоток BetoMax Drive DN200 разных высот - каскадом


BetoMax Drive DN200 каскады

Лоток водоотводной BetoMax Drive ЛВ-20.26...(DN200) бетонный разных высот каскадом

  • Размеры (ДхШхВ), мм: 1000х260х200-360
  • Сечение: DN200
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Артикулы: 45476...45671
  • Шаг высоты: 5 мм.
  • Вес: от 25,4 кг.
  • Дополнительно комплектуются чугунными решетками класса C,D,E.

Цена указана в табличной форме за сборочную единицу.

Подробнее

1260 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 833,00 руб

Подробнее

Лотки бетонные BetoMax Drive DN200 каскадные

Линию поверхностного дренажа можно организовать методом каскадного построения бетонных лотков. Система BetoMax Drive шириной гидравлического сечения - 200 мм дает возможность использовать четыре стандартных типоразмера каналов имеющих габаритную высоту - 210, 260, 310, 360 мм, а также обойму из 29-ти лотков с шагом высоты каскада 5 мм. Таким образом, каскады решают задачу линейного дренажа с перепадом по дну, как альтернатива к конструкциям с переменным сечением (с уклоном). Главным преимуществом каскадного построения является взаимозаменяемость порядковых номеров элементов, в случае, если при монтаже вышел из строя какой либо лоток.

Представленные лотки BetoMax Drive DN200 оснащены оцинкованными насадками, запрессованными в верхней части бортов желоба. Система делится на две группы по классу нагрузки - C, и D, E. Каждая группа предопределяет возможность комплектации чугунной решеткой (если требуется) соответствующего класса. Так, например, лотки класса C имеют посадочные места под болтовое крепление решетки в четырех местах (2-а комплекта крепежа на одну решетку или 4-е комплекта на 1 лоток). Классы D и E отличаются только кол-вом крепежных наборов и посадочных мест под них.

Лотки серии BetoMax Drive DN200 каскадного построения могут быть выполнены с вертикальным водоотводом (водосливом). В этом случае к артикулу нужного типоразмера добавляется …09.

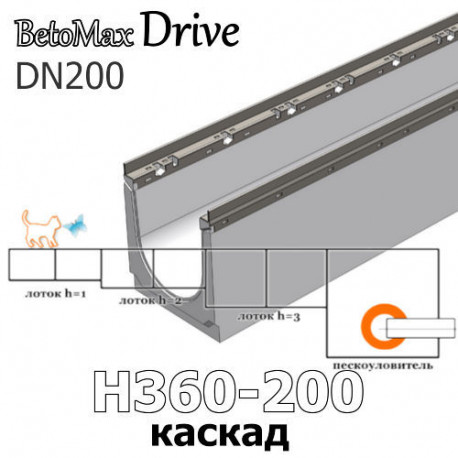

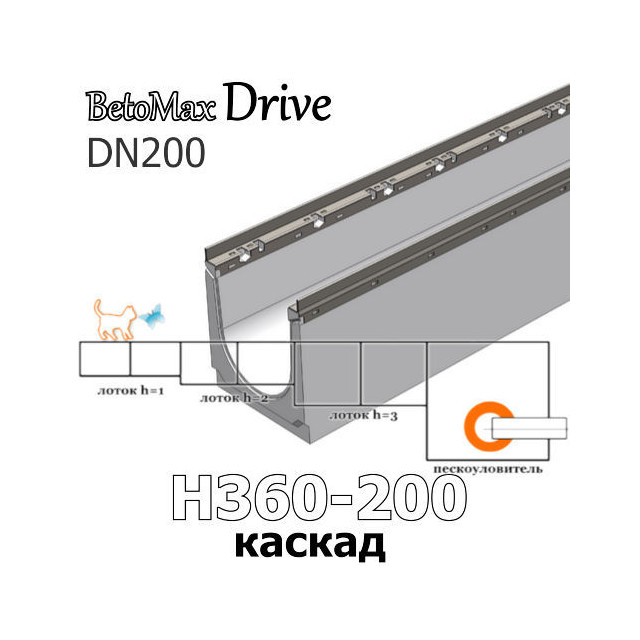

Схема каскадовСхема групповых каскадов

Построение каскада. Серия Drive (Класс нагрузки C250)

  • Размеры (ДхШ), мм: 1000х260
  • Сечение: DN200
  • Класс нагрузки: A,B, C (до 25 тонн/м. кв.)

Дополнительно лоток может быть укомплектован чугунной решеткой:
Решетка водоприёмная Drive РВ-20.25.50 щелевая чугунная ВЧ кл.C 253033 (требуется 2 решетки на 1 лоток, 2 комплекта крепежа на 1 решетку).

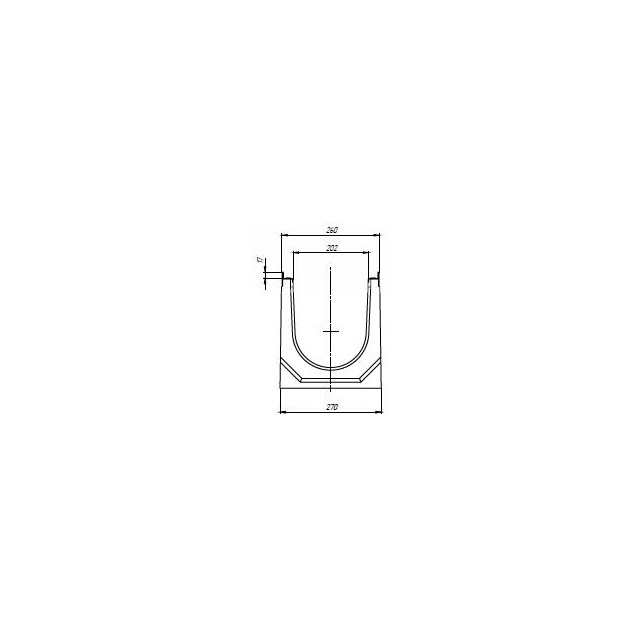

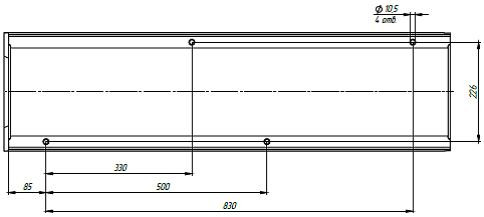

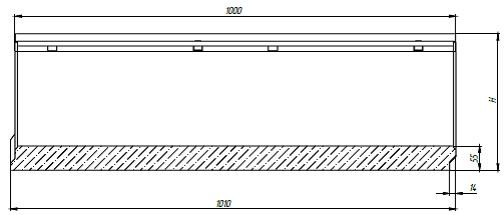

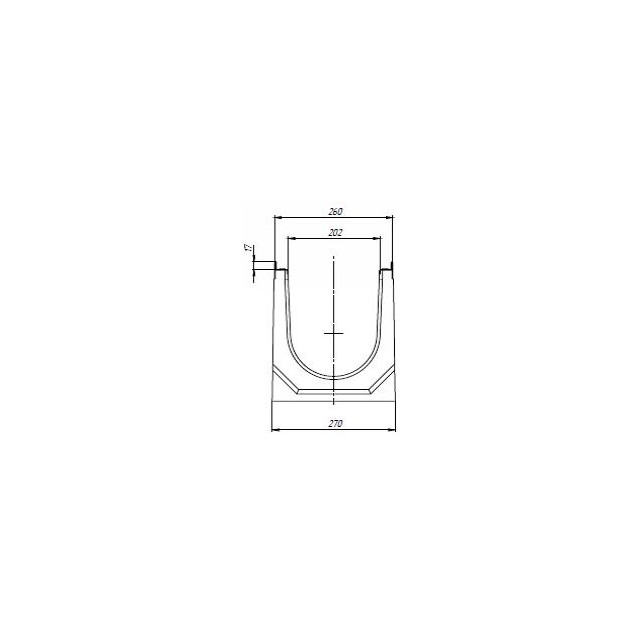

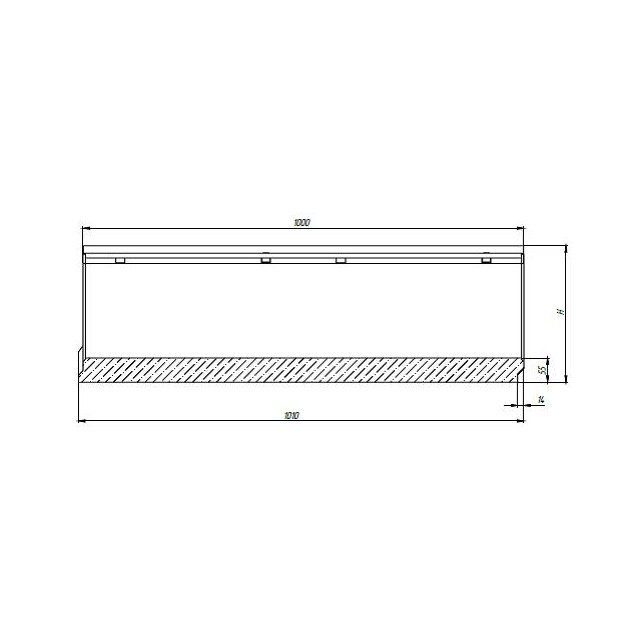

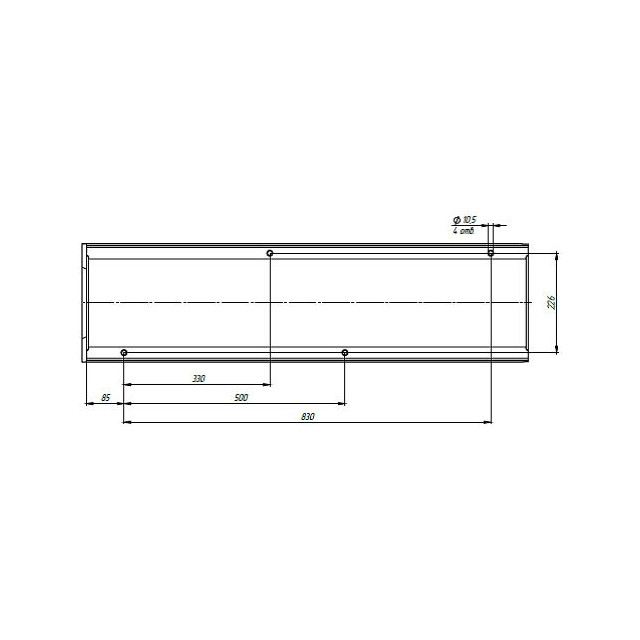

Чертеж: лоток BetoMax Drive DN200, кл. C (каскад, вид спереди)Чертеж: лоток BetoMax Drive DN200 кл. C (каскад, вид слева)Чертеж: лоток BetoMax Drive DN200, кл. C (каскад, вид сверху)

Выделенные элементы (строки) - характеристики стандартных бетонных лотков серии BetoMax Drive DN200, которые могут участвовать в общем построении каскадного водоотвода для увеличения дренажной линии!

Лоток водоотводный BetoMax Drive ЛВ-20.26.... бетонный каскадный (К), кл. С
АртикулТипоразмерВысота, ммВес, кгЦена с НДС
45676 ЛВ-20.26.36-Б-3 360 92,7 3 292 руб.
45676/01-01 ЛВ-20.26.36-Б-3-К01 355 91,9 4 100 руб.
45676/02-02 ЛВ-20.26.36-Б-3-К02 350 91,2
45676/03-03 ЛВ-20.26.36-Б-3-К03 345 90,5
45676/04-04 ЛВ-20.26.36-Б-3-К04 340 89,8
45676/05-05 ЛВ-20.26.36-Б-3-К05 335 89,1
45676/06-06 ЛВ-20.26.36-Б-3-К06 330 88,4
45676/07-07 ЛВ-20.26.36-Б-3-К07 325 87,7
45676/08-08 ЛВ-20.26.36-Б-3-К08 320 87,0
45676/09-09 ЛВ-20.26.36-Б-3-К09 315 86,3
45076 ЛВ-20.26.31-Б-3 310 85,5 3 050 руб.
45076/01-01 ЛВ-20.26.31-Б-3-К01 305 84,8 3 725 руб.
45076/02-02 ЛВ-20.26.31-К02 300 84,1
45076/03-03 ЛВ-20.26.31-Б-3-К03 295 83,4
45076/04-04 ЛВ-20.26.31-Б-3-К04 290 82,7
45076/05-05 ЛВ-20.26.31-Б-3-К05 285 82,0
45076/06-06 ЛВ-20.26.31-Б-3-К06 280 81,3
45076/07-07 ЛВ-20.26.31-Б-3-К07 275 80,6
45076/08-08 ЛВ-20.26.31-Б-3-К08 270 79,9
45076/09-09 ЛВ-20.26.31-Б-3-К09 265 79,2
45576 ЛВ-20.26.26-Б-3 260 78,2 2 925 руб.
45076/11-11 ЛВ-20.26.31-Б-3-К11 255 77,5 3 725 руб.
45076/12-12 ЛВ-20.26.31-Б-3-К12 250 76,8 3 350 руб.
45076/13-13 ЛВ-20.26.31-Б-3-К13 245 76,1
45076/14-14 ЛВ-20.26.31-Б-3-К14 240 75,4
45076/15-15 ЛВ-20.26.31-Б-3-К15 235 74,7
45076/16-16 ЛВ-20.26.31-Б-3-К16 230 74,0
45076/17-17 ЛВ-20.26.31-Б-3-К17 225 73,3
45076/18-18 ЛВ-20.26.31-Б-3-К18 220 72,6
45076/19-19 ЛВ-20.26.31-Б-3-К19 215 71,9
45476 ЛВ-20.26.21-Б-3 210 71,0 2 833 руб.
45076/21-21 ЛВ-20.26.31-Б-3-К21 205 70,3 3 350 руб.
45076/22-22 ЛВ-20.26.31-Б-3-К22 200 69,6

Построение каскада. Серия Drive (Класс нагрузки D400 и E600)

  • Размеры (ДхШ), мм: 1000х260
  • Сечение: DN200
  • Класс нагрузки: A,B,C D/Е (до 40/60 тонн/м. кв.)

Дополнительно лоток может быть укомплектован чугунной решеткой:
Решетка Drive РВ-20.25.50-щель-ВЧ кл.D 253043 / Решетка Drive РВ-20.25.50-"шина"-ВЧ кл.E 25505 (требуется 2 решетки на 1 лоток, 2 комплекта крепежа на 1 решетку).

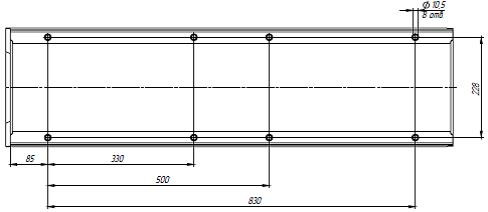

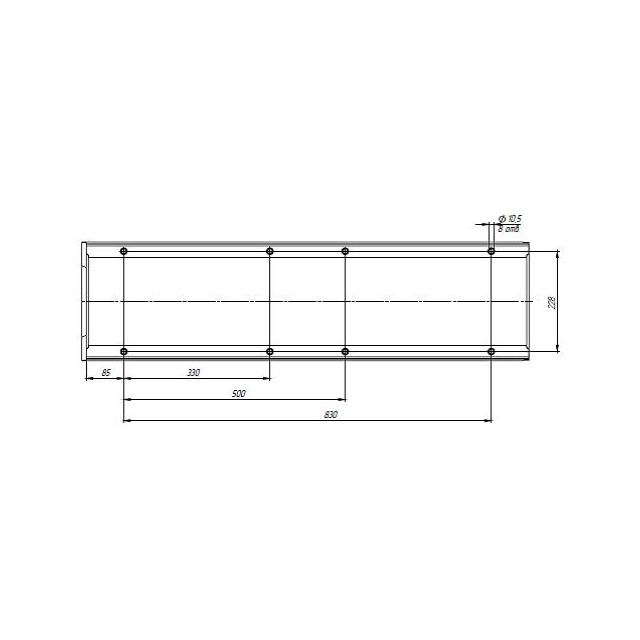

Чертеж: лоток BetoMax Drive DN200, кл. DE (каскад, вид спереди)Чертеж: лоток BetoMax Drive DN200 кл. DE (каскад, вид слева)Чертеж: лоток BetoMax Drive DN200, кл. DE (каскад, вид сверху)

Выделенные элементы (строки) - характеристики стандартных бетонных лотков серии BetoMax Drive DN200, которые могут участвовать в общем построении каскадного водоотвода для увеличения дренажной линии!

Лоток водоотводный BetoMax Drive ЛВ-20.26.... бетонный каскадный (К), кл. D,E
АртикулТипоразмерВысота, ммВес, кгЦена с НДС
45671 ЛВ-20.26.36-Б 360 93,3 4 117 руб.
45671/01-01 ЛВ-20.26.36-Б-К01 355 92,6 5 100 руб.
45671/02-02 ЛВ-20.26.36-Б-К02 350 91,9
45671/03-03 ЛВ-20.26.36-Б-К03 345 91,2
45671/04-04 ЛВ-20.26.36-Б-К04 340 90,5
45671/05-05 ЛВ-20.26.36-Б-К05 335 89,8
45671/06-06 ЛВ-20.26.36-Б-К06 330 89,1
45671/07-07 ЛВ-20.26.36-Б-К07 325 88,4
45671/08-08 ЛВ-20.26.36-Б-К08 320 87,7
45671/09-09 ЛВ-20.26.36-Б-К09 315 87,0
45071 ЛВ-20.26.31-Б 310 86,1 3 800 руб.
45071/01-01 ЛВ-20.26.31-Б-К01 305 85,4 4 633 руб.
45071/02-02 ЛВ-20.26.31-Б-К02 300 84,7
45071/03-03 ЛВ-20.26.31-Б-К03 295 84,0
45071/04-04 ЛВ-20.26.31-Б-К04 290 83,3
45071/05-05 ЛВ-20.26.31-Б-К05 285 82,6
45071/06-06 ЛВ-20.26.31-Б-К06 280 81,9
45071/07-07 ЛВ-20.26.31-Б-К07 275 81,2
45071/08-08 ЛВ-20.26.31-Б-К08 270 80,5
45071/09-09 ЛВ-20.26.31-Б-К09 265 79,8
45571 ЛВ-20.26.26-Б 260 78,9 3 650 руб.
45071/11-11 ЛВ-20.26.31-Б-К11 255 78,2 4 633 руб.
45071/12-12 ЛВ-20.26.31-Б-К12 250 77,5 4 167 руб.
45071/13-13 ЛВ-20.26.31-Б-К13 245 76,8
45071/14-14 ЛВ-20.26.31-Б-К14 240 76,1
45071/15-15 ЛВ-20.26.31-Б-К15 235 75,4
45071/16-16 ЛВ-20.26.31-Б-К16 230 74,7
45071/17-17 ЛВ-20.26.31-Б-К17 225 74,0
45071/18-18 ЛВ-20.26.31-Б-К18 220 73,3
45071/19-19 ЛВ-20.26.31-Б-К19 215 72,6
45471 ЛВ-20.26.21-Б 210 71,7 3 533 руб.
45071/21-21 ЛВ-20.26.31-Б-К21 205 71,0 4 167 руб.
45071/22-22 ЛВ-20.26.31-Б-К22 200 70,3

Выгодно-низкая цена, по которой можно купить бетонные водоотводные лотки BetoMax Drive каскадного построения, сечением 200 мм формируется на основании общего счета. Для строительных и торгующих организаций предусмотрены особые условия. Компания производителей и поставщиков - "Лига 812" поставляет универсальные, усиленные стальными оцинкованными насадками бетонные канлы для отвода воды оптом и в розницу во все регионы нашей страны.
