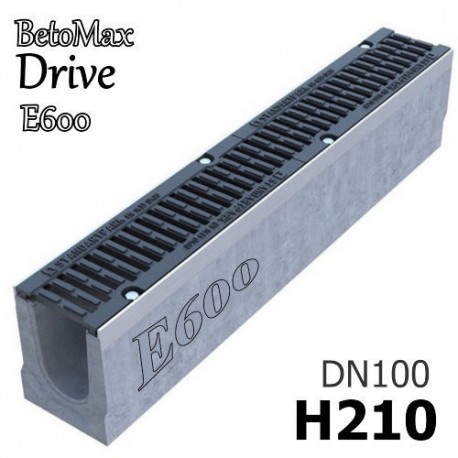

BetoMax Drive ЛВ-10.16.21-Б - бетонный лоток с решеткой "шина", кл. E

Цена снижена! Лоток BetoMax Drive ЛВ-10.16.21-Б с РВ "шина" ВЧ кл.Е (к-т) 04007155 Увеличить

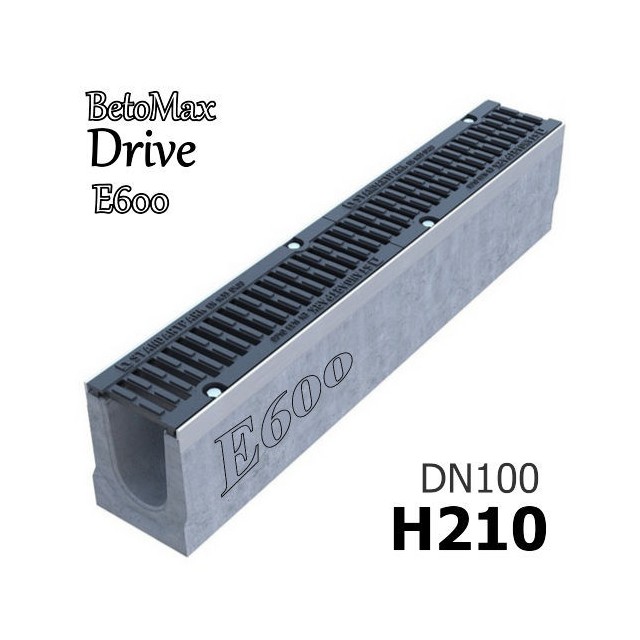

BetoMax Drive DN100 H210 с решеткой, кл. E

Лоток водоотводный BetoMax Drive ЛВ-10.16.21-Б бетонный с решеткой тип "шина" чугунной ВЧ, кл. E (комплект)

  • Размеры (ДхШхВ), мм: 1000х160х210
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 51,9 кг.
  • Артикул: 04007155
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

297 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 796,00 руб

5 642,00 руб

-846,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ-10.16.21-Б с РВ "шина" ВЧ кл.Е (к-т) 04007155
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х160х210
Гидравлическое сечение Ширина DN100 (100 мм), высота 145 мм.
Вес, кг 51,9
Артикул 04007155
Проходное сечение 139 см²
Пропускная способность 5,5 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Поставляется с щелевой чугунной решеткой класса E600
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм
Кол-во на паллете 21 шт.

Подробнее

Лоток BetoMax Drive ЛВ-10.16.21-Б с РВ "шина" ВЧ кл.E (к-т)

Бетонный дренажный лоток для поверхностного водоотвода линейного вида канализации, усиленный стальными насадками в комплекте с чугунной решеткой, имеющий ширину гидравлического сечения DN100 (100 мм) и габаритную высоту h210 (210 мм). Пропускная способность канала составляет - 5,5 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Применяется в местах, где возможны высокие механические нагрузки на ливневый канал. Модель желоба Drive DN100 H210 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09).

Вы можете купить бетонный лоток BetoMax Drive ЛВ-10.16.23 с чугунной щелевой, тип "шина", решеткой класса E600 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности. Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (шина) имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
  • 8-мь комплектов болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Вид чугунной решетки "шина" для модели:
Вид чугунной решетки шина DN100

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Схема лотка BetoMax Drive ЛВ-10.16.21-Б

Чертеж лотка BetoMax Drive ЛВ-10.16.21-Б

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN100 H210 и трубы Ø110 мм:

Схема построения BetoMax Drive DN100 H210

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
