BetoMax Drive ЛВ-10.16.23 - лоток бетонный с решеткой щелевой, кл. D

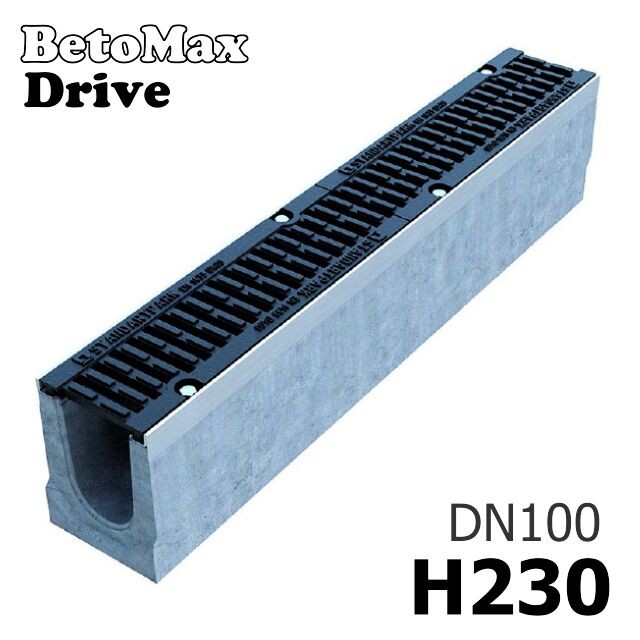

Цена снижена! Лоток BetoMax Drive ЛВ-10.16.23-Б бетонный с решеткой чугунной щелевой Увеличить

BetoMax Drive DN100 H230 с решеткой, кл. D

Лоток водоотводный BetoMax Drive ЛВ-10.16.23-Б бетонный с решеткой щелевой чугунной ВЧ кл. D (комплект)

  • Размеры (ДхШхВ), мм: 1000х160х230
  • Сечение: DN100
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 53,2 кг.
  • Артикул: 040671334
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

288 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 151,00 руб

4 883,00 руб

-732,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ-10.16.23-Б с РВ щель ВЧ кл.D (к-т) 040671334
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-D (до 40 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х160х230
Гидравлическое сечение Ширина DN100 (100 мм), высота 190 мм.
Вес, кг 53,2
Артикул 040671334
Проходное сечение 154 см²
Пропускная способность 7,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности Поставляется с щелевой чугунной решеткой класса D400
Примечание Может быть выполнен с вертикальным выпуском для трубы Ø110 мм
Кол-во на паллете 21 шт.

Подробнее

Лоток BetoMax Drive ЛВ-10.16.23-Б с РВ щель ВЧ кл.D (к-т)

Дренажный лоток поверхностного водоотвода - BetoMax Drive ЛВ-10.16.23-Б бетонный в комплекте с чугунной решеткой имеет ширину гидравлического сечения DN100 (100 мм) и габаритную высоту h230 (230 мм). Пропускная способность желоба составляет - 7,1 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Применяется в местах, где возможны высокие механические нагрузки на дренажный канал. Модель желоба Drive DN100 H230 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09).

Лотки Серии DRIVE отпускаются только в комплекте с чугунными решетками!

Вы можете купить бетонный лоток BetoMax Drive ЛВ-10.16.23 с чугунной щелевой решеткой класса D400 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности. Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
  • 4-е болта с ответной частью для надежного крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

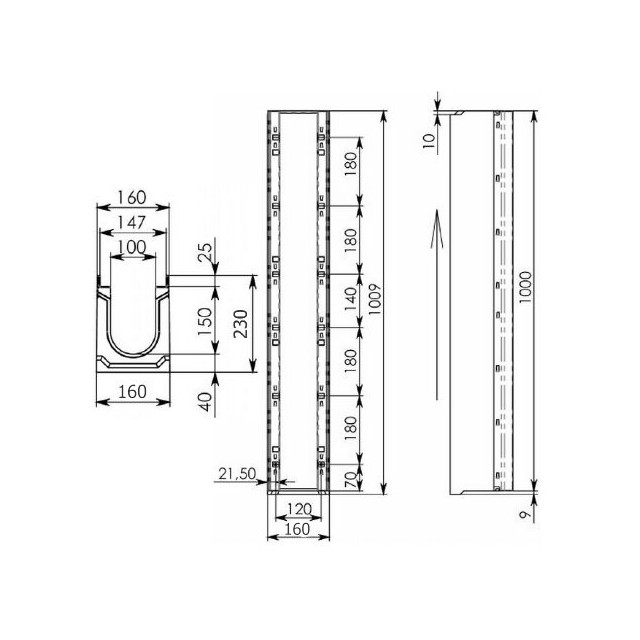

Чертеж лотка BetoMax Drive ЛВ-10.16.23-Б

Чертеж лотка BetoMax Drive ЛВ-10.16.23-Б
