Лоток BetoMax Drive DN150 разных высот - каскадом


BetoMax Drive DN150 каскады

Лоток водоотводной BetoMax Drive ЛВ-15.21...(DN150) бетонный разных высот каскадом

  • Размеры (ДхШхВ), мм: 1000х210х100-310
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Артикулы: 42676...42671
  • Шаг высоты: 5 мм.
  • Вес: от 25,4 кг.
  • Дополнительно комплектуются чугунными решетками класса C,D,E.

Цена указана в табличной форме за сборочную единицу.

Подробнее

4080 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 592,00 руб

Подробнее

Лотки бетонные BetoMax Drive DN150 каскадные

Линию поверхностного водоотвода можно организовать методом каскадного построения бетонных лотков. Система BetoMax Drive шириной гидравлического сечения - 150 мм дает возможность использовать пять стандартных типоразмеров каналов имеющих габаритную высоту - 100, 160, 210, 260, 310 мм, а также обойму из 28-ти лотков с шагом высоты каскада 5 мм. Таким образом, каскады решают задачу линейного дренажа с перепадом по дну, как альтернатива к конструкциям с переменным сечением (с уклоном). Главным преимуществом каскадного построения является взаимозаменяемость порядковых номеров элементов, в случае, если при монтаже вышел из строя какой либо лоток.

Представленные лотки BetoMax Drive DN150 оснащены оцинкованными насадками, запрессованными в верхней части бортов желоба. Система делится на две группы по классу нагрузки - C, и D, E. Каждая группа предопределяет возможность комплектации чугунной решеткой (если требуется) соответствующего класса. Так, например, лотки класса C имеют посадочные места под болтовое крепление решетки в четырех местах (2-а комплекта крепежа на одну решетку или 4-е комплекта на 1 лоток). Классы D и E отличаются только кол-вом крепежных наборов и посадочных мест под них.

Лотки серии BetoMax Drive DN150 каскадного построения могут быть выполнены с вертикальным водоотводом (водосливом). В этом случае к артикулу нужного типоразмера добавляется …09.

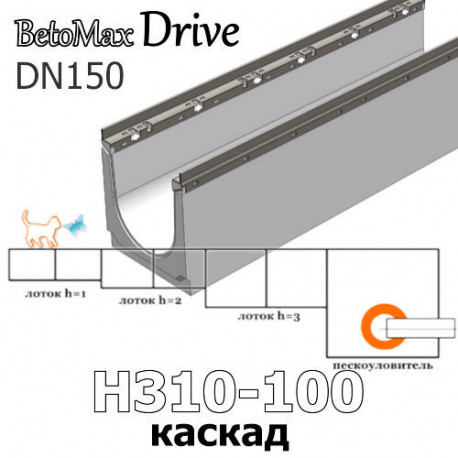

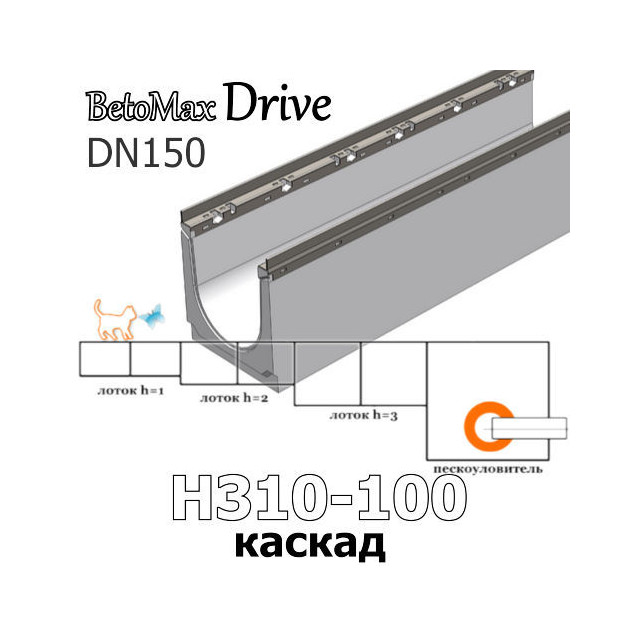

Схема каскадовСхема групповых каскадов

Построение каскада. Серия Drive (Класс нагрузки C250)

  • Размеры (ДхШ), мм: 1000х210
  • Сечение: DN150
  • Класс нагрузки: A,B, C (до 25 тонн/м. кв.)

Дополнительно лоток может быть укомплектован чугунной решеткой:
Решетка водоприёмная Drive РВ-15.20.50 щелевая чугунная ВЧ кл.C 223033 (требуется 2 решетки на 1 лоток, 2 комплекта крепежа на 1 решетку).

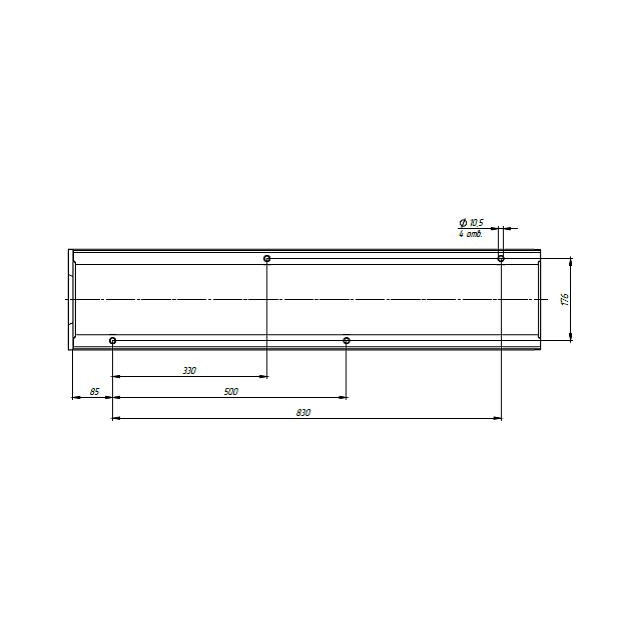

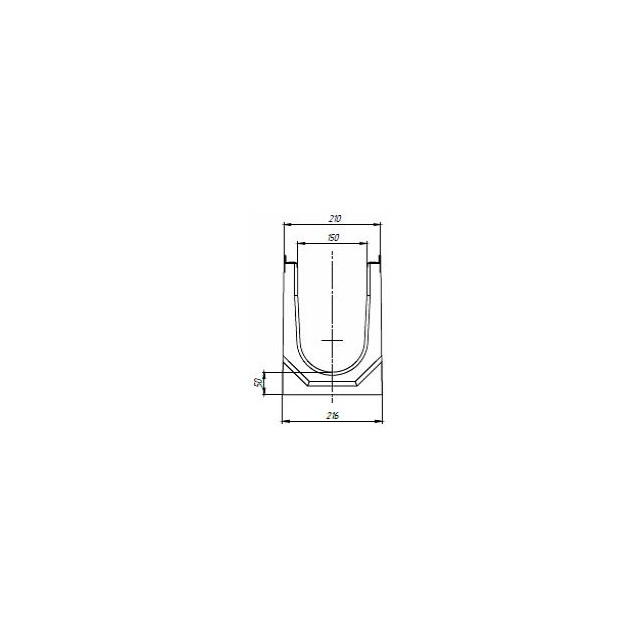

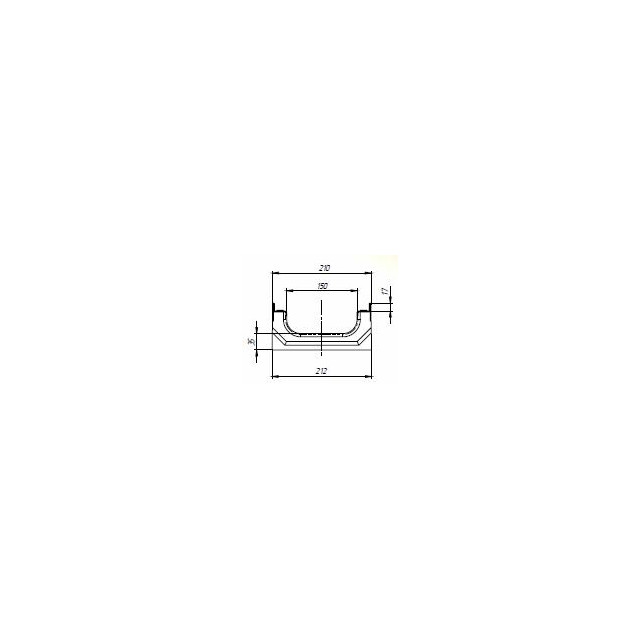

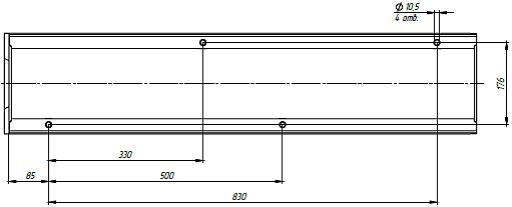

Чертеж: лоток BetoMax Drive DN150, кл. C (каскад, вид спереди)Чертеж: лоток BetoMax Drive DN150 H100, кл. C (каскад, вид спереди)Чертеж: лоток BetoMax Drive DN150, кл. C (каскад, вид сверху)

Выделенные элементы (строки) - характеристики стандартных бетонных лотков серии BetoMax Drive DN150, которые могут участвовать в общем построении каскадного водоотвода для увеличения дренажной линии!

Лоток водоотводный BetoMax Drive ЛВ-15.21.... бетонный каскадный (К), кл. С
АртикулТипоразмерВысота, ммВес, кгЦена с НДС
42676 ЛВ-15.21.31-Б-3 310 68,2 3 225 руб.
42676/01-01 ЛВ-15.21.31-Б-3-К01 305 67,5 3 617 руб.
42676/02-02 ЛВ-15.21.31-Б-3-К02 300 66,7
42676/03-03 ЛВ-15.21.31-Б-3-К03 295 66,1
42676/04-04 ЛВ-15.21.31-Б-3-К04 290 65,4
42676/05-05 ЛВ-15.21.31-Б-3-К05 285 64,8
42676/06-06 ЛВ-15.21.31-Б-3-К06 280 64,2
42676/07-07 ЛВ-15.21.31-Б-3-К07 275 63,6
42676/08-08 ЛВ-15.21.31-Б-3-К08 270 63,0
42676/09-09 ЛВ-15.21.31-Б-3-К09 265 62,4
42076 ЛВ-15.21.26-Б-3 260 61,3 3 075 руб.
42076/01-01 ЛВ-15.21.26-Б-3-К01 255 60,6 3 417 руб.
42076/02-02 ЛВ-15.21.26-Б-3-К02 250 59,9
42076/03-03 ЛВ-15.21.26-Б-3-К03 245 59,2
42076/04-04 ЛВ-15.21.26-Б-3-К04 240 58,5
42076/05-05 ЛВ-15.21.26-Б-3-К05 235 57,8
42076/06-06 ЛВ-15.21.26-Б-3-К06 230 57,1
42076/07-07 ЛВ-15.21.26-Б-3-К07 225 56,4
42076/08-08 ЛВ-15.21.26-Б-3-К08 220 55,7
42076/09-09 ЛВ-15.21.26-Б-3-К09 215 55,1
42576 ЛВ-15.21.21-Б-3 210 53,4 2 783 руб.
42076/11-11 ЛВ-15.21.26-Б-3-К11 205 53,7 3 417 руб.
42076/12-12 ЛВ-15.21.26-Б-3-К12 200 53,0 3 050 руб.
42076/13-13 ЛВ-15.21.26-Б-3-К13 195 52,3
42076/14-14 ЛВ-15.21.26-Б-3-К14 190 51,6
42076/15-15 ЛВ-15.21.26-Б-3-К15 185 50,9
42076/16-16 ЛВ-15.21.26-Б-3-К16 180 50,2
42076/17-17 ЛВ-15.21.26-Б-3-К17 175 49,5
42076/18-18 ЛВ-15.21.26-Б-3-К18 170 48,8
42076/19-19 ЛВ-15.21.26-Б-3-К19 165 48,1
42476 ЛВ-15.21.16-Б-3 160 47,5 2 675 руб.
42076/21-21 ЛВ-15.21.26-Б-3-К21 155 46,8 3 050 руб.
42176 ЛВ-15.21.10-Б-3 100 25,4 2 592 руб.

Построение каскада. Серия Drive (Класс нагрузки D400 и E600)

  • Размеры (ДхШ), мм: 1000х210
  • Сечение: DN150
  • Класс нагрузки: A,B,C D/Е (до 40/60 тонн/м. кв.)

Дополнительно лоток может быть укомплектован чугунной решеткой:
Решетка Drive РВ-15.20.50-щель-ВЧ кл. D 223043 / Решетка Drive РВ-15.20.50-"шина"-ВЧ кл.Е 22505 (требуется 2 решетки на 1 лоток, 2 комплекта крепежа на 1 решетку).

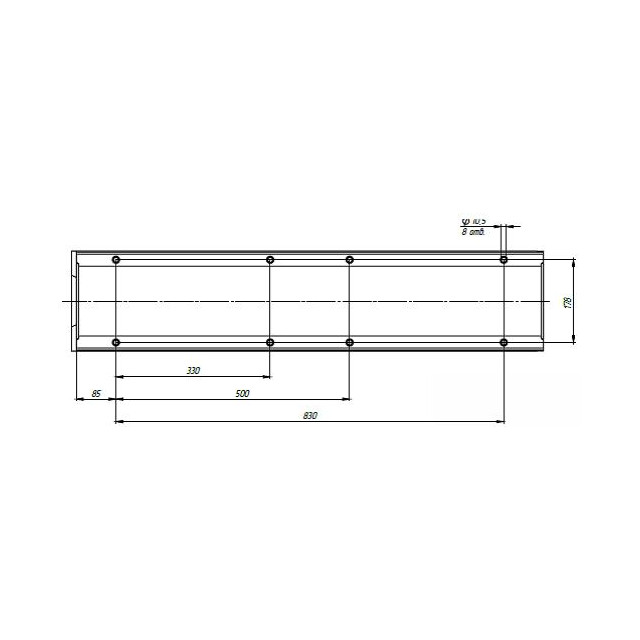

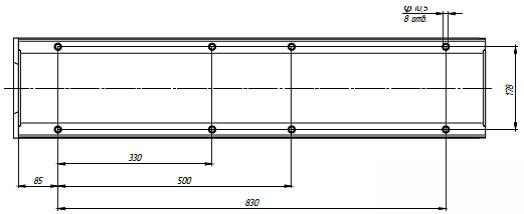

Чертеж: лоток BetoMax Drive DN150, кл. D,E (каскад, вид спереди)Чертеж: лоток BetoMax Drive DN150 H100, кл. D,E (каскад, вид спереди)Чертеж: лоток BetoMax Drive DN150, кл. D,E (каскад, вид сверху)

Выделенные элементы (строки) - характеристики стандартных бетонных лотков серии BetoMax Drive DN150, которые могут участвовать в общем построении каскадного водоотвода для увеличения дренажной линии!

Лоток водоотводный BetoMax Drive ЛВ-15.21.... бетонный каскадный (К), кл. D,E
АртикулТипоразмерВысота, ммВес, кгЦена с НДС
42671 ЛВ-15.21.31-Б 310 68,9 4 017 руб.
42671/01-01 ЛВ-15.21.31-Б-К01 305 68,2 4 517 руб.
42671/02-02 ЛВ-15.21.31-Б-К02 300 67,5
42671/03-03 ЛВ-15.21.31-Б-К03 295 66,8
42671/04-04 ЛВ-15.21.31-Б-К04 290 66,1
42671/05-05 ЛВ-15.21.31-Б-К05 285 65,4
42671/06-06 ЛВ-15.21.31-Б-К06 280 64,7
42671/07-07 ЛВ-15.21.31-Б-К07 275 64,0
42671/08-08 ЛВ-15.21.31-Б-К08 270 63,3
42671/09-09 ЛВ-15.21.31-Б-К09 265 62,6
42071 ЛВ-15.21.26-Б 260 61,9 3 833 руб.
42071/01-01 ЛВ-15.21.26-Б-К01 255 61,3 4 267 руб.
42071/02-02 ЛВ-15.21.26-Б-К02 250 60,6
42071/03-03 ЛВ-15.21.26-Б-К03 245 59,9
42071/04-04 ЛВ-15.21.26-Б-К04 240 59,2
42071/05-05 ЛВ-15.21.26-Б-К05 235 58,5
42071/06-06 ЛВ-15.21.26-Б-К06 230 57,8
42071/07-07 ЛВ-15.21.26-Б-К07 225 57,1
42071/08-08 ЛВ-15.21.26-Б-К08 220 56,4
42071/09-09 ЛВ-15.21.26-Б-К09 215 55,7
42571 ЛВ-15.21.21-Б 210 55,0 3 475 руб.
42071/11-11 ЛВ-15.21.26-Б-К11 205 54,4 3 800 руб.
42071/12-12 ЛВ-15.21.26-Б-К12 200 53,7
42071/13-13 ЛВ-15.21.26-Б-К13 195 53,0
42071/14-14 ЛВ-15.21.26-Б-К14 190 52,3
42071/15-15 ЛВ-15.21.26-Б-К15 185 51,6
42071/16-16 ЛВ-15.21.26-Б-К16 180 50,9
42071/17-17 ЛВ-15.21.26-Б-К17 175 50,2
42071/18-18 ЛВ-15.21.26-Б-К18 170 49,5
42071/19-19 ЛВ-15.21.26-Б-К19 165 48,8
42471 ЛВ-15.21.16-Б 160 48,1 3 333 руб.
42071/21-21 ЛВ-15.21.26-Б-К21 155 47,5 3 800 руб.
42171 ЛВ-15.21.10-Б 100 26,4 3 158 руб.

Выгодно-низкая цена, по которой можно купить бетонные водоотводные лотки каскадного построения, сечением 150 мм формируется на основании общего счета. Для строительных и торгующих организаций предусмотрены особые условия. Компания производителей и поставщиков - "Лига 812" поставляет универсальные, усиленные стальными оцинкованными насадками бетонные канлы для отвода воды оптом и в розницу во все регионы нашей страны.
