Сборные водоотводные железобетонные лотки – это комплекты желобов из бетона марки B45 с решеткой из высокопрочного чугуна марки ВЧ50, предназначенные для построения поверхностного дренажа в местах с высокими механическими нагрузками. Такие конструкции мы часто встречаем на площадках АЗС...
Сборные водоотводные железобетонные лотки – это комплекты желобов из бетона марки B45 с решеткой из высокопрочного чугуна марки ВЧ50, предназначенные для построения поверхностного дренажа в местах с высокими механическими нагрузками. Такие конструкции мы часто встречаем на площадках АЗС, территориях логистических центров, железнодорожных вокзалах, морских портах, аэродромах, то есть там, где требуются системы водоотведения с высокой несущей способностью…

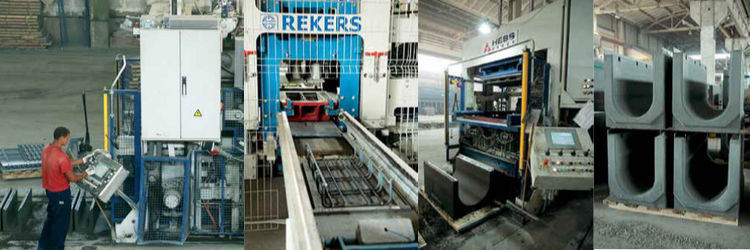

Лотки железобетонные для тяжелых нагрузок изготавливаются методом вибропрессования с применением в составе бетона специальных фиброволокон, что делает основу очень прочной при точных параметрах геометрии, с качеством рабочей поверхности - A7. Производство лотков из долговечного бетона возможно благодаря новейшим технологиям, а также уникальным инженерным разработкам, адаптированных под суровые климатические условия.
Лотки железобетонные водоотводные производятся по ГОСТ 10180. Настоящий стандарт распространяется на бетоны всех видов, которые применяются в различных областях дорожного строительства. Так же как и ГОСТ 25192 устанавливает технологию определения предела прочности бетонов на сжатие, растяжение при раскалывании и при изгибе, на осевое растяжение путем разрушающих кратковременных статических испытаний. Представленная серия выполнена по нормативным документам СТО 57388863-001-2017 «Лотки водосточные канальные для систем поверхностного водоотвода и инженерных коммуникаций…», ГОСТ 32955-2014 «Межгосударственный стандарт. Дороги автомобильные общего пользования, лотки дорожные водоотводные», СТО 25199238-2019 «Лотки водоотводные бетонные и доборные элементы к ним»
Наименование показателя | Результаты испытаний | По нормативному документу |
Класс по прочности на сжатие | B45 | не менее B30 |
Класс по прочности на растяжение при изгибе | Bbtb 4,4 | не менее Bbtb 4,0 |
Водопоглощение бетона , %, по массе | 1.3 | не более 5.0 |
Марка бетона по морозостойкости, циклов | F300 | F200 |
Отпускная прочность бетона , % | 90,0 | не менее 90,0 |
Марка бетона по водонепроницаемости | W10 | не менее W6 |
Категория лицевой поверхности | А7 | А5 |
В сопроводительных документах (в паспорте на изделие) будет стоять отметка с рекомндацией: «… прочность бетона (при хранении изделий в нормальных условиях по ГОСТ 10180) достигнет требуемого значения прочности соответствующей проектной марке в возросте 28 суток со дня изготовления.»
Серия железобетонных водоотводных лотков для средних и тяжелых нагрузок насчитывает восемь основных типоразмеров отличающихся по ширине гидравлического сечения (DN) и габаритной высоте (H). Для продолжительных и непростых участков дренажа, желоба могут быть выполнены с переменным сечением (с уклоном 0,5% на метр погонный). Так же в каждой линейке типоразмеров представлена обойма для линейного водоотвода каскадного принципа монтажа. Таким образом, зная предел несущей способности лотка – Е600, остается уточнить его размеры:
Сечение, мм | Длина, мм | Ширина, мм | Высота, мм | Каскады, высота, мм | Уклоны, высота, мм |
DN100 | 1000 | 163/165 | 165, 205, 230 | 110-255/шаг 25 мм | 110-255/шаг 5 мм |
DN110 | 173/175 | 130, 180, 230 | 110-255/шаг 25 мм | 110-255/шаг 5 мм | |
DN150 | 210/215 | 190, 210, 260 | 155-330/шаг 25 мм | 155-330/шаг 5 мм | |
DN160 | 223/228 | 210, 260, 310 | 155-330/шаг 25 мм | 155-330/шаг 5 мм | |
DN200 | 300/305 | 230, 280, 310, 330, 410 | 205-410/шаг 25 мм | 205-410/шаг 5 мм | |
DN300 | 430/470 | 310, 360, 410 | 310-850/шаг 25 мм | 310-850/шаг 5 мм | |
DN400 | 550/590 | 400, 450, 500 | 400-500/шаг 25 мм | 400-500/шаг 5 мм | |
DN500 | 650/690 | 400, 500, 550 | 400-850/шаг 25 мм | 400-850/шаг 5 мм |
Отличительные особенности некоторых типов железобетонных лотков сразу бросаются в глаза – это толщина бортов канала. Мощное основание и брутальные стенки внушают убедительность в заявленных показателях прочности. Размеры несколько завышены относительно аналогичных классических систем, что непременно сказалось на весе изделия, но при этом не нужно забывать о возможности расхода меньшего объема бетона при омоноличивании линии водоотвода.

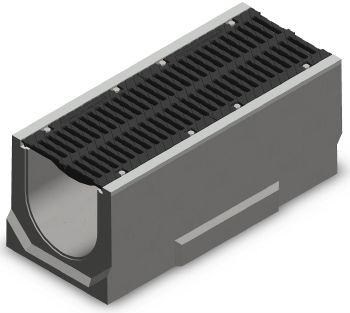

Серия DN300, 400 и 500 имеет весьма оригинальный конструктив, вовсе не бесполезный. В низу, в секторе основания, расположен выступ, так называем заклад, благодаря которому исключены возможные продольные смещения в момент установки тяжелых лотков в канаве и последующей эксплуатации дренажа. Конечно, канал оснащен легкодоступным защитным пазом для герметизации стыков в линию.
Данный раздел, пожалуй, самый интересный, так как мы позиционируем его как проект сборных конструкций «железобетонный лоток+решетка». Рассмотрим варианты комплектации и отличительные особенности некотрых моделей, чтобы понять почему эти системы востребованы в гражданском и промышленном строительстве.

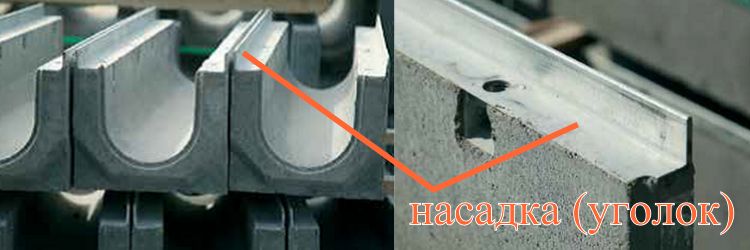

Для комплектов железобетонных лотков с решеткой в борта желоба, в верхней его части, запрессовываются усиливающие стальные оцинкованные насадаки (уголки), которые работают в качестве буфера между стенкой лотка и чугунной решеткой. Насадки толщиной 4 мм выпонены по средствам горячего цинкования, толщиной защитного покрытия 80 мкм, поэтому, соответственно, защещены от коррозии. В насадках проделаны посадочные места для надежного крепления решетки болтами и гайками М12 к телу лотка по периметру, - удобно снимать настил в случае профилактичекой чистки каналов, благодоря беспрепятственному доступу к самой резьбе.

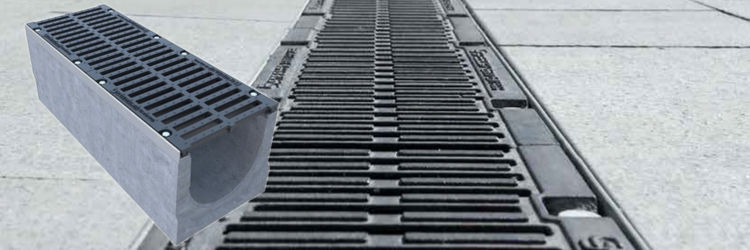

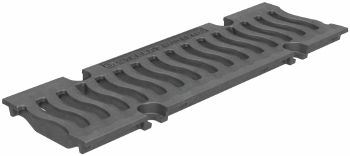

Визуальный ряд чугунных решеток в серии водопропускых железобетонных лотков тоже имеет свои отличительные особенности. Для каналов сечением DN100, 110, 150 и 160 мм разработана модель решетки с необычным, но перспективным дизайнерским решением – волнообразная структура водопоглощающих щелей. Решетка типа «волна» способна разнообразить привычную змейку линейного водоотвода не в ущерб главным задачам.
Лоток водоотводной железобетонный с решеткой в каждой серии по ширине гидравлического сечения может быть укомплестован чугунным настилом необходимого класса нагрузки. Здесь нужно знать переменное значение характеристик решетки или то, что в итоге вся сборная конструкция будет соотсветствовать именно ключевому значению класса решетки. То есть, если лоток определен классом нагрузки E600, а решетка установленная на него имеет класс D400, то и производить расчеты динамических воздействий нужно отталкиваясь от значения D400. Классы обоснованы Европейским Стандартом EN1433, действующим на территории РФ.
Сечение лотка, мм | Класс решетки для лотков | Структура решетки |
DN100 | D400, E600 | волна |
DN110 | E600 | волна |
DN150 | E600 | волна |
DN160 | E600 | волна |
DN200 | C250, D400, E600 | щелевая |
DN300 | C250, D400, E600 | щелевая |
DN400 | C250, D400, E600 | щелевая |
DN500 | C250, D400, E600 | щелевая |
Качественный водоотвод, необычный и привлекательный в архитектурной концепции дизайн, безопастность для пешеходов и автотрансорта, в современном строительстве уже не являются редким случаем. В городах нашей страны появляется всё больше объектов с хорошей и продуктивной ливненвкой, оснащенной высокотехнологичными водопропускными инженерными коммуникациями. Предложенный вариант канала - сборный железобетонный водоотводный лоток с решеткой можно купить для нестандартных или проблемных участков дорог с малой и большой площадью водосбора, где предполагаются высокие или тяжелые механические нагрузки. Цена за комплект поставки формируется на основании общего счета или заявки, и она выгодно отличает данные типоразмеры в вопросе подбора материала на рынке предложений.
Дополнительно, к данным системам поставляется пескоуловитель и секционный дождеприемник, «родного» сечения для отвода воды через канализационные трубы, с нужной глубиной заложения в точке сброса. Переходники и торцевые заглушки, так же используются в освоении корректных состыковок всех перечисленных элементов.
Продукция уже давно знакома и пользуется стабильным спросом. Вы можете вспомнить её присутствие на таких объектах как: Аэропорт «Шереметьево» и «Домодедово» - Москва; Музей-заповедник «Петергоф» - Санкт-Петербург; Мечеть «Кул-Шариф» - Казань; «Тульский Кремль» - Тула (собственно, родина лотков) и др...
<p><strong>Лоток водоотводный сборный ЛВ-10.16.16-Б бетонный усиленный с чугунной решеткой ВЧ, кл. D (комплект 8 крепежей)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х163х165</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-D400</span> (до 40 тонн)</li> <li>Вес в сборе: 43,5 кг.</li> <li>Артикул: В10165D</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия</li> </ul> <p>Цена указана за комплект поставки.</p>
<p><strong>Сборный водоотводный бетонный лоток ЛВ-10.16.16-Б для тяжелых нагрузок с чугунной решеткой ВЧ, кл. E (комплект 8 крепежей)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х163х165</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: 44,9 кг.</li> <li>Артикул: В10165E</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия</li> </ul> <p>Цена указана за комплект поставки.</p>
<p><strong>Лоток водоотводный сборный ЛВ-10.16.21-Б бетонный усиленный с чугунной решеткой ВЧ, кл. D (комплект 8 крепежей)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х163х205</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-D400</span> (до 40 тонн)</li> <li>Вес в сборе: 49,1 кг.</li> <li>Артикул: В10205D</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия</li> </ul> <p>Цена указана за комплект поставки.</p>
<p><strong>Сборный водоотводный бетонный лоток ЛВ-10.16.21-Б для тяжелых нагрузок с чугунной решеткой ВЧ, кл. E (комплект 8 крепежей)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х163х205</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: 51,5 кг.</li> <li>Артикул: В10205E</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия</li> </ul> <p>Цена указана за комплект поставки.</p>
<p><strong>Лоток водоотводный сборный ЛВ-10.16.23-Б бетонный усиленный с чугунной решеткой ВЧ, кл. D (комплект 8 крепежей)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х163х230</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-D400</span> (до 40 тонн)</li> <li>Вес в сборе: 52,1 кг.</li> <li>Артикул: В10230D</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия</li> </ul> <p>Цена указана за комплект поставки.</p>
<p><strong>Сборный водоотводный лоток ЛВ-10.16.23-Б бетонный для тяжелых нагрузок с чугунной решеткой ВЧ, кл. E (комплект 8 крепежей)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х163х230</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: 54,5 кг.</li> <li>Артикул: В10230E</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия</li> </ul> <p>Цена указана за комплект поставки.</p>
<p><strong>Лоток водоотводный сборный ЛВ-10.16… бетонный усиленный разных высот каскадом, без уклона</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х163х110-255</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-F900</span> (до 90 тонн)</li> <li>Артикулы: B10110F...B10255F</li> <li>Шаг высоты: 25 мм.</li> <li>Вес: от 27,4 кг.</li> <li>Дополнительно комплектуется чугунными решетками класса D,E.</li> </ul> <p>Цена указана в табличной форме за сборочную единицу.</p>
<p><strong>Лоток железобетонный водоотводный сборный ЛВ-10.16… усиленный с уклоном 0,5%</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х163х110-255</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-F900</span> (до 90 тонн)</li> <li>Артикулы: В10У01F...В10У20F</li> <li>Шаг высоты: 5 мм/м.п.</li> <li>Вес: от 28,5 кг.</li> <li>Дополнительно комплектуется чугунными решетками класса В400, E600.</li> </ul> <p>Цена указана за сборочную единицу в табличной форме в описании.</p>
<p><strong>Сборный водоотводный ЖБ лоток ЛВ-11.19.13-Б для тяжелых нагрузок с чугунной решеткой ВЧ, кл. E (комплект 8 крепежей)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х175х130</span></li> <li>Сечение: <span class="dn">DN110</span></li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: 42,7 кг.</li> <li>Артикул: В11130E</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия</li> </ul> <p>Цена указана за комплект поставки.</p>
<p><strong>Сборный водоотводный ЖБ лоток ЛВ-11.19.18-Б для тяжелых нагрузок с чугунной решеткой ВЧ, кл. E (комплект 8 крепежей)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х175х180</span></li> <li>Сечение: <span class="dn">DN110</span></li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: 50,7 кг.</li> <li>Артикул: В11180E</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия</li> </ul> <p>Цена указана за комплект поставки.</p>
<p><strong>Сборный водоотводный ЖБ лоток ЛВ-11.19.23-Б для тяжелых нагрузок с чугунной решеткой ВЧ, кл. E (комплект 8 крепежей)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х175х230</span></li> <li>Сечение: <span class="dn">DN110</span></li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: 58,2 кг.</li> <li>Артикул: В11230E</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия</li> </ul> <p>Цена указана за комплект поставки.</p>
<p><strong>ЖБ лоток водоотводный сборный ЛВ-11.19… усиленный разных высот каскадом, без уклона</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х175х110-255</span></li> <li>Сечение: <span class="dn">DN110</span></li> <li>Класс нагрузки: <span class="dn">А15-F900</span> (до 90 тонн)</li> <li>Артикулы: B11110F...B11255F</li> <li>Шаг высоты: 25 мм.</li> <li>Вес: от 26,1 кг.</li> <li>Дополнительно комплектуется чугунными решетками класса E600.</li> </ul> <p>Цена указана в табличной форме за сборочную единицу.</p>
