Бетонные лотки SUPER для повышенных нагрузок

Лотки SUPER - это бетонные водоотводные каналы с чугунными решетками ячеистой структуры класса E600, для тяжелых нагрузок на дорожное полотно, в местах интенсивного движения автотранспорта. Лотки изготавливаются старым, классическим способом литья, отличаются низкой себестоимостью от прочих систем, н...

Бетонные лотки SUPER для повышенных нагрузок

Лотки SUPER - это бетонные водоотводные каналы с чугунными решетками ячеистой структуры класса E600, для тяжелых нагрузок на дорожное полотно, в местах интенсивного движения автотранспорта. Лотки изготавливаются старым, классическим способом литья, отличаются низкой себестоимостью от прочих систем, не уступая им в надежности в процессе эксплуатации.

Характерный рисунок настилов из высокопрочного чугуна (ВЧ50) для лотка SUPER позволяет водоприемной решетке поглощать значительные водные потоки, не пропуская через переплетение связующих полос крупные фракции мусора, например: сучки деревьев и листву. Казалось бы - ничего особенного, но когда приходит время профилактики обслуживания ливневой канализации, такие особенности защиты водоотвода очевидны.

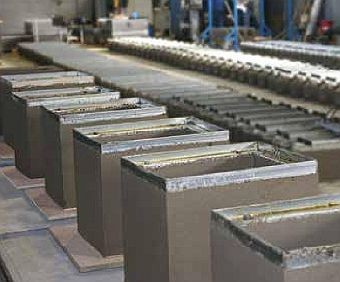

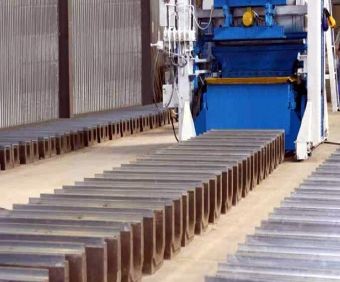

Процесс производства лотков SUPERОцинкованные насадки к лотка SUPER

Сборочная единица и вид комплекта

В состав сборочной единицы комплекта SUPER входят следующие элементы:

  • лоток водоотводный бетонный длиной 1 п. м. с оцинкованными насадками;
  • чугунные ячеистые решетки класса E600 длиной 0,5 п.м. - 2 шт.;
  • болтовое крепление, фиксаторы решетки по периметру лотка (болт М12 и гайка) - 8 шт.

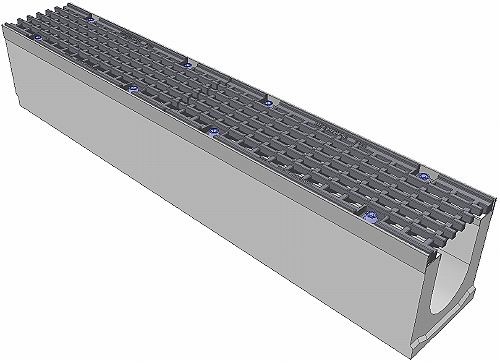

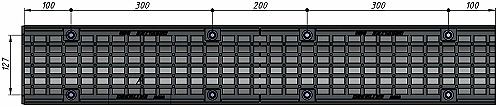

Бетонный лоток SUPER с чугунной решеткойБетонный лотко SUPER, вид сверху

Оцинкованные насадки, запрессованные в борта желоба, служат в качестве прокладки между каналом и решеткой, ограничивая контакт настила с бетонным основанием при частых динамических воздействиях.

Немного о минусах

Из минусов данной системы нужно отметить – это достаточно большой объем бетона в конструкции из-за специфики формовки. Толщина основания и стен желоба резко отличаются от вибропрессованных аналогов, вследствие чего, расчетные показатели логистики (перевозки груза) ведут к непременному удорожанию системы. Однако на качественных характеристиках изделия такой фактор никак не отразился. Более того, толщина стен экономит расход бетона на омоноличивании линии каналов.

Слабой стороной бетонных лотков SUPER можно считать и сроки их изготовления, если речь идет о крупных заказах, особенно в сезон активного дорожного строительства в период с мая по октябрь. Дело в том, что при не слишком трудозатратном способе производства - методом литья, после «запекания» бетону требуется не менее пяти дней для просушки в естественных условиях. В гонке за передовые позиции на рынке инженерных коммуникаций, всё-таки это тормозящий фактор в развитии. Поэтому, многие именитые производители постепенно перешли на более дорогостоящий, но быстрый способ производства бетонных лотков - вибропрессования.

Характеристики бетона и чугуна

Рассмотрим основные характеристики бетона и чугунных водоприемных решеток для лотков SUPER в табличной форме:

Наименование показателя / Нормируемое значение
Класс бетона по прочности на сжатие B 30,0
Класс бетона по прочности на растяжение при изгибе Btb 3,6
Водопоглощение, % по массе 1,6
Марка бетона по морозостойкости, циклов F200
Категория лицевой поверхности А 4
Удельная активность естественных радионуклидов, Бк/кг 35,9
Отпускная прочность бетона, %, зима/лето 90/70
Водопоглощение бетона, % не выше 6,0
Марка чугуна ВЧ50
Остаточная деформация, мм 1
Отклонение массы, кг ±8%
Геометрические параметры (Д/Ш/В), мм: ±2

Какие варианты лотков предлагаются?

Каналы представлены в четырех вариантах гидравлического сечения - DN100, 150, 200, 300, по три типоразмера в каждой серии, а также их производные с вертикальным водосливом. Купить бетонные лотки SUPER можно как альтернативные конструкции для низкобюджетного поверхностного водоотвода. Используя штатные пескоуловители, Вы сможете организовать ливневку в местах с повышенными механическими нагрузками, например: гаражи, обочины дорог, стоянки автомобилей, АЗС, промышленные зоны, склады, а также автомобильные дороги с высокой интенсивностью движения.

Цена указана за единицу комплекта, то есть Вам ненужно производить расчеты и подбирать дополнительные элементы самостоятельно. Завод предлагает уже готовое решение, которое поможет в построении недорогого и надежного водоотвода линейного типа.

Подробнее
SUPER 11 товаров.
Показ 1 - 11 из 11 товаров
  • 7 600,00 руб

    <p><strong>Лоток водоотводный бетонный Super DN100 h165 с решеткой чугунной ВЧ (комплект) кл. E600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х165х165</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка в сборе: 45,0 кг.</li> <li>Структура решетки: ячеистая</li> <li>Артикул: 4101</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.</li> </ul> <p>Цена указана за комплект.</p>

    7 600,00 руб
    7 600,00 руб В наличии
  • 7 800,00 руб

    <p><strong>Лоток водоотводный бетонный Super DN100 h210 с решеткой чугунной ВЧ (комплект) кл. E600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х165х210</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка в сборе: 55,0 кг.</li> <li>Структура решетки: ячеистая</li> <li>Артикул: 4102</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.</li> </ul> <p>Цена указана за комплект.</p>

    7 800,00 руб
    7 800,00 руб В наличии
  • 8 600,00 руб

    <p><strong>Лотки водоотводные бетонные SUPER DN100 с вертикальным водосливом, с решеткой чугунной ВЧ (комплект) кл. Е600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х165х165-210</span></li> <li>Сечение: <span class="dn">DN100</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка: 43,0 / 53,0 кг.</li> <li>Артикулы: 41011, 41021</li> <li>Лотки имеют штатный выпуск под трубу 110-ого диаметра!</li> </ul> <p>Цена указана за комплект.</p>

    8 600,00 руб
    8 600,00 руб В наличии
  • 10 400,00 руб

    <p><strong>Лоток водоотводный бетонный Super DN150 h210 с решеткой чугунной ВЧ (комплект) кл. E600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х230х210</span></li> <li>Сечение: <span class="dn">DN150</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка в сборе: 82,0 кг.</li> <li>Структура решетки: ячеистая</li> <li>Артикул: 4151</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.</li> </ul> <p>Цена указана за комплект.</p>

    10 400,00 руб
    10 400,00 руб В наличии
  • 10 600,00 руб

    <p><strong>Лоток водоотводный бетонный Super DN150 h275 с решеткой чугунной ВЧ (комплект) кл. E600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х230х275</span></li> <li>Сечение: <span class="dn">DN150</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка в сборе: 100,0 кг.</li> <li>Структура решетки: ячеистая</li> <li>Артикул: 4152</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.</li> </ul> <p>Цена указана за комплект.</p>

    10 600,00 руб
    10 600,00 руб В наличии
  • 10 800,00 руб

    <p><strong>Лоток водоотводный бетонный Super DN150 h310 с решеткой чугунной ВЧ (комплект) кл. E600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х230х310</span></li> <li>Сечение: <span class="dn">DN150</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка в сборе: 107,0 кг.</li> <li>Структура решетки: ячеистая</li> <li>Артикул: 4153</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.</li> </ul> <p>Цена указана за комплект.</p>

    10 800,00 руб
    10 800,00 руб В наличии
  • 11 400,00 руб

    <p><strong>Лотки водоотводные бетонные SUPER DN150 с вертикальным водосливом, с решеткой чугунной ВЧ (комплект) кл. Е600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х230х210-310</span></li> <li>Сечение: <span class="dn">DN150</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка: 79,0 / 97,0 / 104 кг.</li> <li>Артикулы: 41511, 41521, 41531</li> <li>Лотки имеют штатный выпуск под трубу 110-ого диаметра!</li> </ul> <p>Цена указана за комплект.</p>

    11 400,00 руб
    11 400,00 руб В наличии
  • 12 000,00 руб

    <p><strong>Лоток водоотводный бетонный Super DN200 h280 с решеткой чугунной ВЧ (комплект) кл. E600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х290х280</span></li> <li>Сечение: <span class="dn">DN200</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка в сборе: 123,0 кг.</li> <li>Структура решетки: ячеистая</li> <li>Артикул: 4201</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.</li> </ul> <p>Цена указана за комплект.</p>

    12 000,00 руб
    12 000,00 руб В наличии
  • 12 200,00 руб

    <p><strong>Лоток водоотводный бетонный Super DN200 h310 с решеткой чугунной ВЧ (комплект) кл. E600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х290х310</span></li> <li>Сечение: <span class="dn">DN200</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка в сборе: 127,0 кг.</li> <li>Структура решетки: ячеистая</li> <li>Артикул: 4202</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.</li> </ul> <p>Цена указана за комплект.</p>

    12 200,00 руб
    12 200,00 руб В наличии
  • 12 400,00 руб

    <p><strong>Лоток водоотводный бетонный Super DN200 h330 с решеткой чугунной ВЧ (комплект) кл. E600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х290х330</span></li> <li>Сечение: <span class="dn">DN200</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка в сборе: 130,0 кг.</li> <li>Структура решетки: ячеистая</li> <li>Артикул: 4203</li> <li>Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.</li> </ul> <p>Цена указана за комплект.</p>

    12 400,00 руб
    12 400,00 руб В наличии
  • 13 000,00 руб

    <p><strong>Лотки водоотводные бетонные SUPER DN200 с вертикальным водосливом, с решеткой чугунной ВЧ (комплект) кл. Е600</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х290х280-330</span></li> <li>Сечение: <span class="dn">DN200</span></li> <li>Класс нагрузки: <span class="dn">А15-E600</span> (до 60 тонн)</li> <li>Вес лотка: 120,0 / 124,0 / 124 кг.</li> <li>Артикулы: 42011, 42021, 42031</li> <li>Лотки имеют штатный выпуск под трубу 160-ого диаметра!</li> </ul> <p>Цена указана за комплект.</p>

    13 000,00 руб
    13 000,00 руб В наличии
