BetoMax Drive ЛВ-15.21.26-Б - бетонный лоток с решеткой "шина", кл. E
> Водоотвод>Бетонные лотки>BetoMax Drive>BetoMax Drive DN150 H260 с решеткой, кл. E

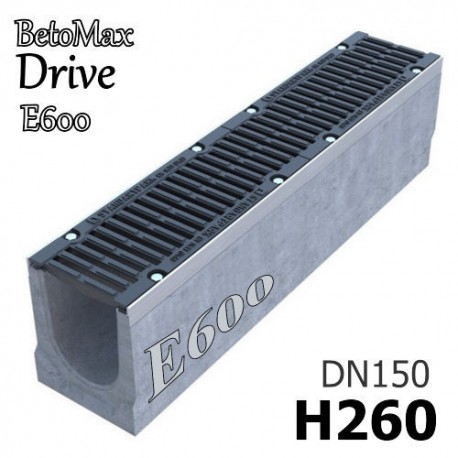

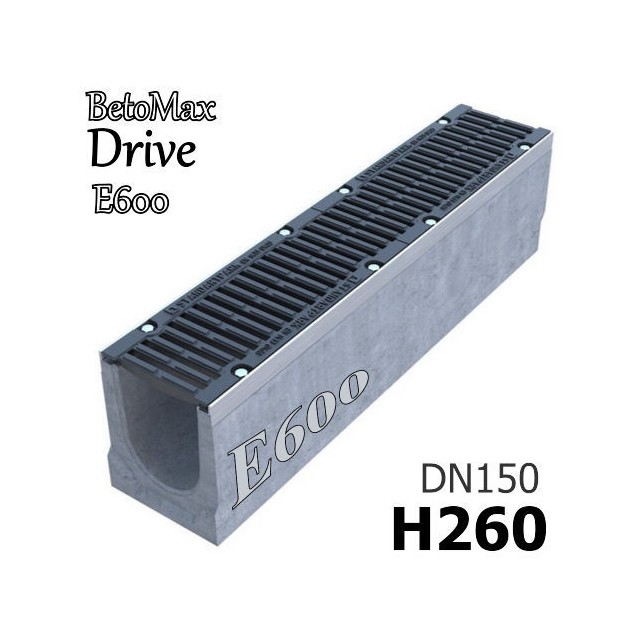

Цена снижена! Лоток BetoMax Drive ЛВ–15.21.26-Б с РВ"шина" ВЧ кл.E (к-т) 04207155 Увеличить

BetoMax Drive DN150 H260 с решеткой, кл. E

Лоток водоотводный BetoMax Drive ЛВ-15.21.26-Б бетонный с решеткой тип "шина" чугунной ВЧ, кл. E (комплект)

  • Размеры (ДхШхВ), мм: 1000х210х260
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 82,0 кг.
  • Артикул: 04207155
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

363 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

11 236,00 руб

13 186,00 руб

-1 950,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ–15.21.26-Б с РВ"шина" ВЧ кл.E (к-т) 04207155
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х210х260
Гидравлическое сечение Ширина DN150 (150 мм), высота 195 мм.
Вес, кг 82,0
Артикул 04207155
Проходное сечение 263 см²
Пропускная способность 13,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Поставляется с щелевой чугунной решеткой класса E600
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также каскадом или с уклоном.
Кол-во на паллете 15 шт.

Подробнее

Лоток BetoMax Drive ЛВ-15.21.26-Б с РВ "шина" ВЧ кл.E (к-т)

Нестандартная версия системы - лоток водоотводный BetoMax Drive ЛВ-15.21.26-Б бетонный, в комплекте с чугунной щелевой решеткой, имеет ширину гидравлического сечения DN150 (150 мм) и габаритную высоту h260 (260 мм). Интересен для территорий с большой площадью водосбора. Пропускная способность канала зафиксирована показателем - 13,1 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны высокие механические нагрузки на водоотводящий канал. Модель желоба Drive DN150 H260 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09). Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Линейка типоразмеров BetoMax Drive DN150

Вы можете купить бетонный лоток BetoMax Drive ЛВ-15.21.26-Б с чугунной щелевой решеткой "шина" класса E600 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (шина) имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
  • 8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Вид чугунной решетки "шина" для модели:
Вид чугунной решетки шина DN100

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Схема лотка BetoMax Drive ЛВ-15.21.26-Б

Чертеж лотка BetoMax Drive ЛВ-15.21.26-Б

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN150 H260 и трубы Ø160 мм:

Схема построения BetoMax Drive DN150 H260

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
