Лотки водоотводные бетонные BetoMax DN200 с внутренним уклоном
> Водоотвод>Бетонные лотки>BetoMax>Лотки BetoMax DN200 с уклоном

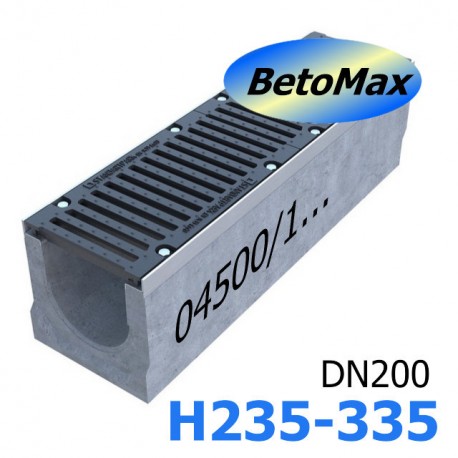

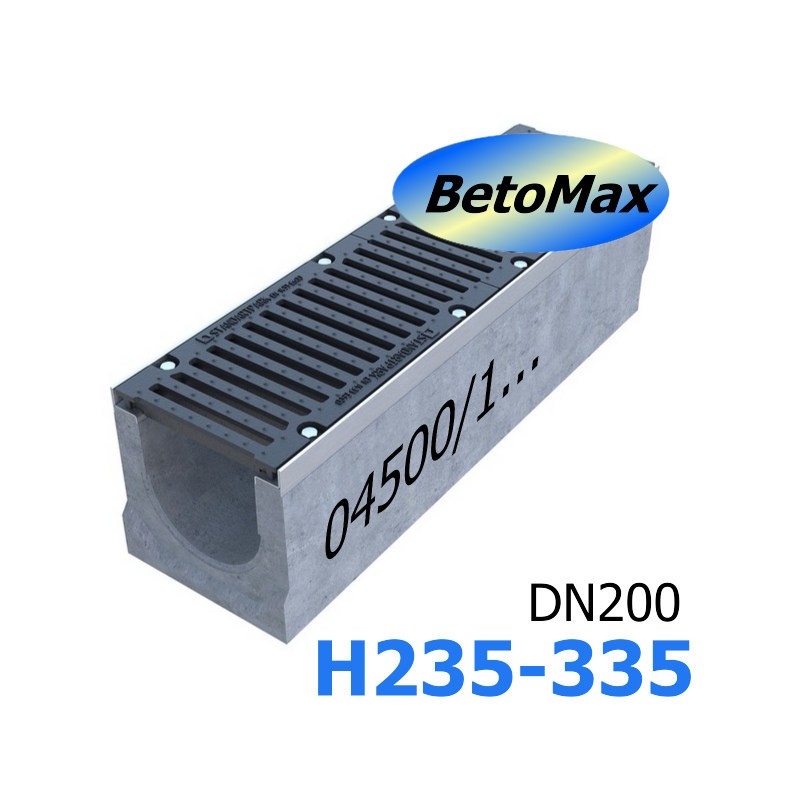

Лотки BetoMax DN200 с уклоном Увеличить

Лотки BetoMax DN200 с уклоном

Лоток водоотводный BetoMax ЛВ-20.29.33-Б бетонный с уклоном с решеткой чугунной ВЧ, кл. D и E (комплект)

  • Размеры (ДхШхВ), мм: 1000х285х235-335
  • Сечение: DN200
  • Артикулы: 04500/1...20
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки на выбор: D400 и E600 (до 60 тонн)
  • Вес в сборе: от 102 кг.

Цена указана за комплект.

Подробнее

120 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

11 726,00 руб

Характеристики

Название в проекты Лоток водоотводный BetoMax ЛВ-20.29.31-Б-У01 бетонный с уклоном с решёткой чугунной ВЧ кл. D и E (комплект)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х285х235...335
Гидравлическое сечение Ширина DN200 (200 мм)
Артикул 04500/1...20
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 болтов (крепеж).
Примечание В наборе BetoMax DN200 с уклоном имеется 3 прямых лотка для увеличения общей линии каналов.
Кол-во на паллете 8 шт.

Подробнее

Лотки BetoMax DN200 с переменным сечением (с уклоном)

p>Для организации направления стоков, бетонные лотки BetoMax с шириной гидравлического сечения DN200 (200 мм) изготавливаются с уклоном 0,5%, а при естественном уклоне на месте монтажа, без уклона. Лотки с переменным сечением производятся последовательными сериями, полна серия включает 20 лотков. Начальная высота первого лотка 235 мм, конечная высота двадцатого лотка 335 мм.

Технические характеристики представленных типоразмеров и возможные варианты комплектации лотков с уклоном BetoMax DN200 такие же, как и у прямых бетонных каналов на базе BetoMax ЛВ-20.29.33. В построении эффективного поверхностного водоотвода могут быть задействованы три прямых канала такого же сечения, внешние высоты которых заявлены: Н235, 285, 335 (235, 285, 335 мм).

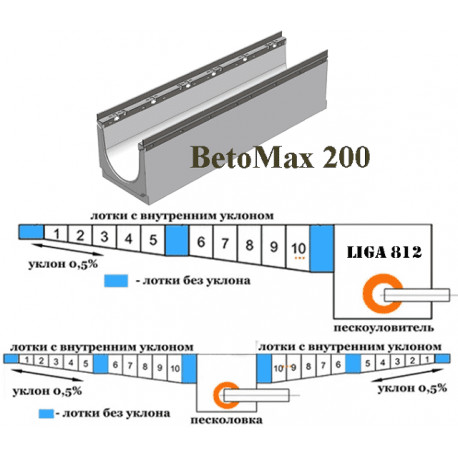

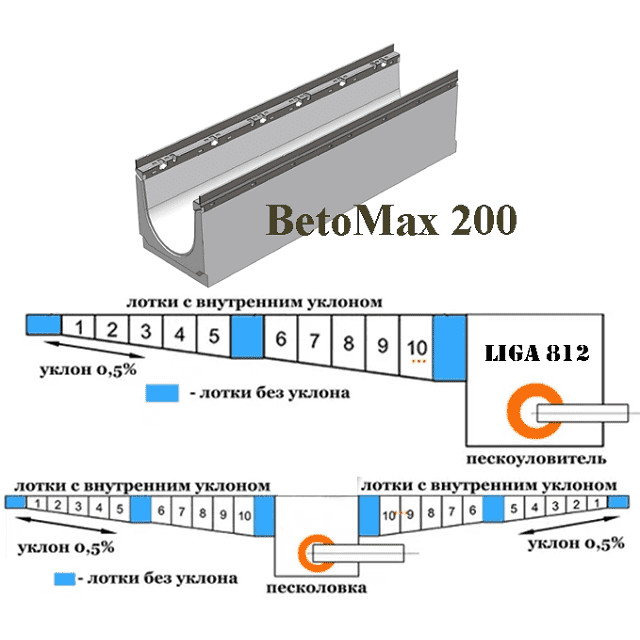

Типовая схема установки лотков BetoMax с уклоном

Лоток водоотводный BetoMax ЛВ-20.29.33-Б-У01 бетонный с уклоном с решёткой щелевой чугунной ВЧ кл.E (комплект) 04500/1
Артикул Класс нагрузки Длина, мм Ширина, мм Начальная высота, мм Конечная высота, мм Вес, кг
04500 A-E 1000 285 335 335 128,0
04500/1 A-E 1000 285 335 330 122,5
04500/2 A-E 1000 285 330 325 122,0
04500/3 A-E 1000 285 325 320 121,0
04500/4 A-E 1000 285 320 315 120,0
04500/5 A-E 1000 285 315 310 119,0
04500/6 A-E 1000 285 310 305 118,0
04500/7 A-E 1000 285 305 300 117,0
04500/8 A-E 1000 285 300 295 116,0
04500/9 A-E 1000 285 295 290 115,0
04500/10 A-E 1000 285 290 285 114,5
04550 A-E 1000 285 285 285 116,0
04500/11 A-E 1000 285 285 280 113,0
04500/12 A-E 1000 285 280 275 112,1
04500/13 A-E 1000 285 275 270 111,1
04500/14 A-E 1000 285 270 265 110,1
04500/15 A-E 1000 285 265 260 109,2
04500/16 A-E 1000 285 260 255 108,2
04500/17 A-E 1000 285 255 250 107,2
04500/18 A-E 1000 285 250 245 106,3
04500/19 A-E 1000 285 245 240 105,3
04500/20 A-E 1000 285 240 235 104,3
04540 A-E 1000 285 235 235 104,0

Выделенные элементы (строки) – характеристики прямых бетонных лотков серии BETOMAX DN200, которые могут участвовать в общем построении линейного водоотвода вместе с лотками с внутренним уклоном!

Бетонные лотки Maxi с уклоном

Лоток водоотводный BetoMax ЛВ-20.29.33-Б-У01 бетонный с уклоном с решёткой ячеистой чугунной ВЧ кл.D (комплект) 04502/1
Артикул Класс нагрузки Длина, мм Ширина, мм Начальная высота, мм Конечная высота, мм Вес, кг
04502/1...20 A-D 1000 285 335...235 102-122
Цена указана за комплект системы класса D400 (до 40 тонн/ метр квадратный). Уточнить стоимость системы E600, можно изменив комбинацию товара (переменное значение – класс нагрузки). Выгодно-низкая цена, по которой можно купить водоотводные бетонные лотки BetoMax ЛВ-20.29.33 с внутренним уклоном в комплекте с чугунными решетками формируется на основании общего счета. Компания производителей и поставщиков «Лига 812» поставляет усиленные бетонные ливневые лотки BetoMax оптом и в розницу во все регионы нашей страны.
