Лоток BetoMax ЛВ-30.38.36

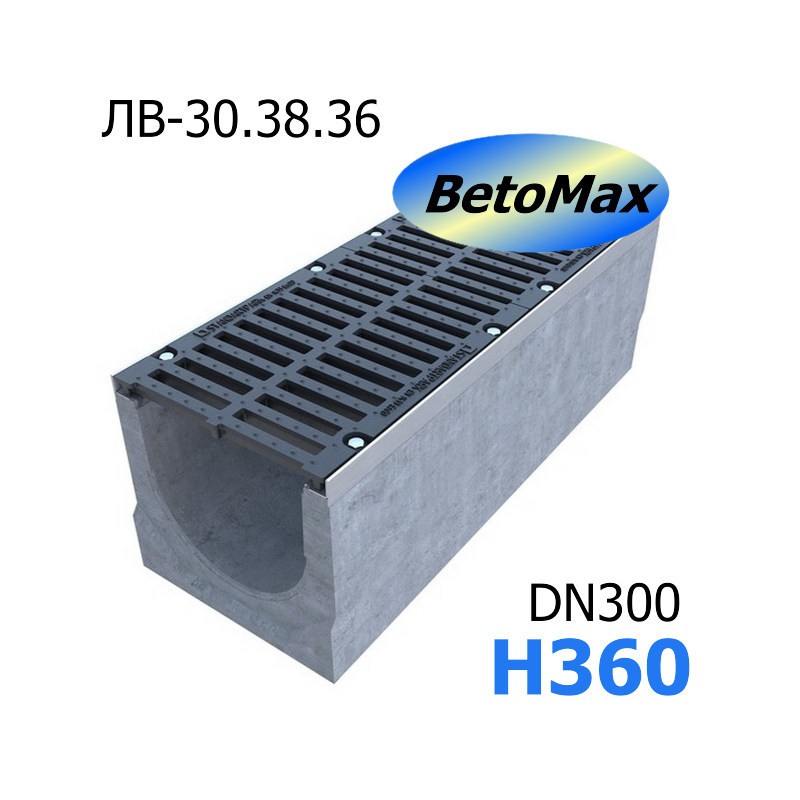

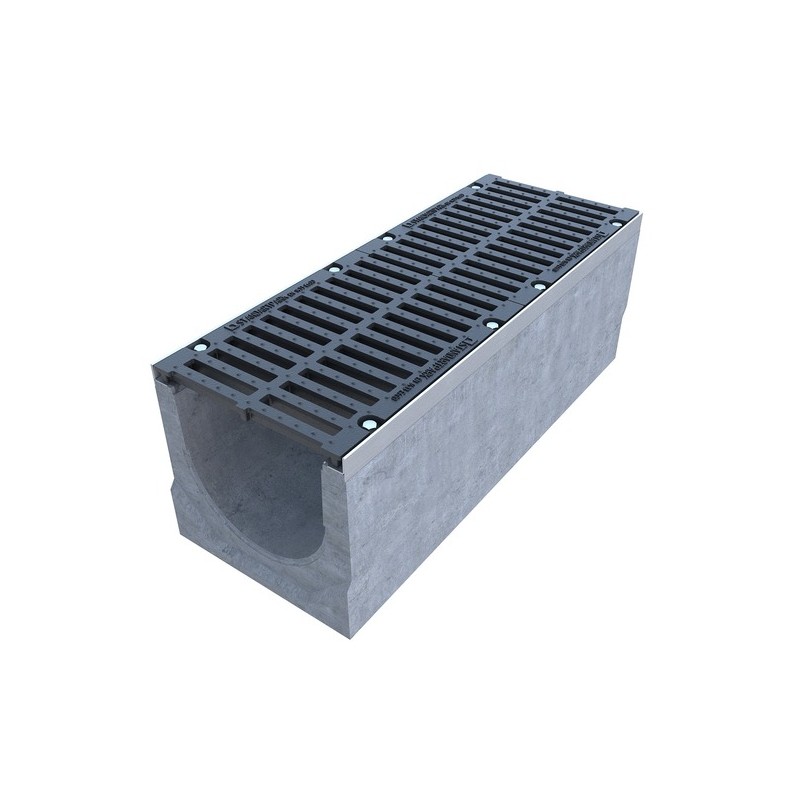

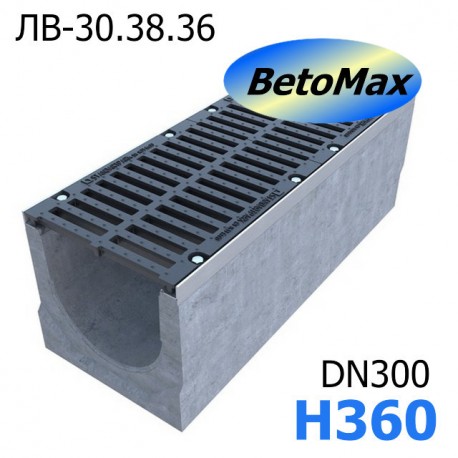

BetoMax ЛВ-30.38.36 лоток бетонный c чугунными решетками

Бетонные водоотводные лотки в комплекте с чугунными решетками BetoMax ЛВ-30.38.36 шириной внутреннего сечения DN300 (300 мм) разработаны для дренажных канав и устанавливаются в местах с большой площадью сбора и отвода воды, на территориях интенсивного движения грузового, специализированного автотранспорта, а также там, где вероятны высокие механические нагрузками на канал. Высота дренажного канала по габаритам – H360 (360 мм), пропускная способность отмечена на уровне 61,8 литров в секунду при уклоне 0,5% от общей длины лотка.

Желоба BetoMax DN300 встречаются в организованной ливневой канализации на автомобильных дорогах, АЗС, складских и промышленных терминалах. Конструкция водоотводного бетонного лотка оснащена надежным замком крепления дренажных чугунных решеток, который предотвращает негативное воздействие на стенки канала в момент эксплуатации системы.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.

При построении поверхностного водоотвода с применением лотков с переменным сечением (внутренним уклоном) и при необходимости осуществить систему каскадов, бетонный лоток ЛВ-30.38.36 монтируется вторым в общей линейке бетонных лотков одного сечения или между 10 и 11 номерами линии уклона.

Бетонный дренажный канал BetoMax DN300 H360 может быть выполнен с вертикальным водосливом, вертикальным фланцем для соединения с трубой от 160-ого диаметра. В этом случае, лотки с вертикальным водоотливом получают к артикулу приставку - 09.

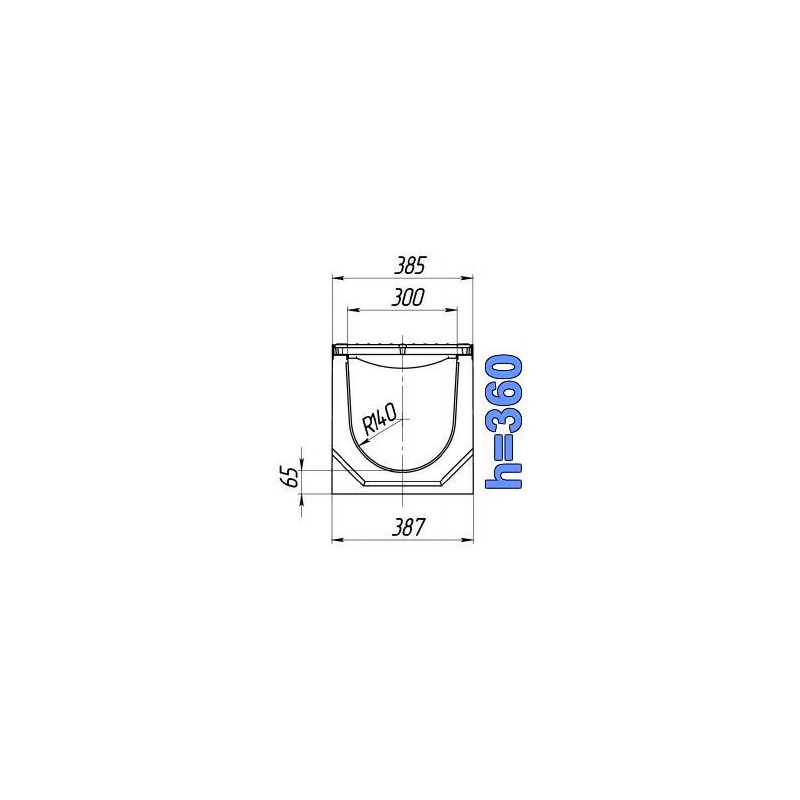

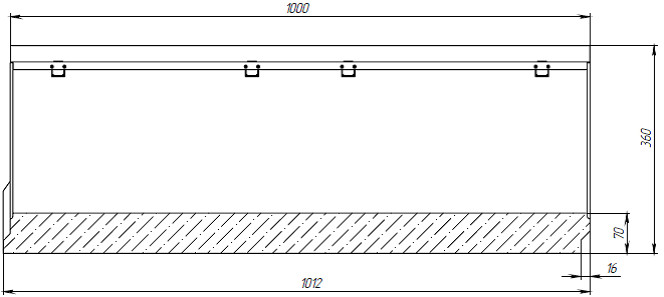

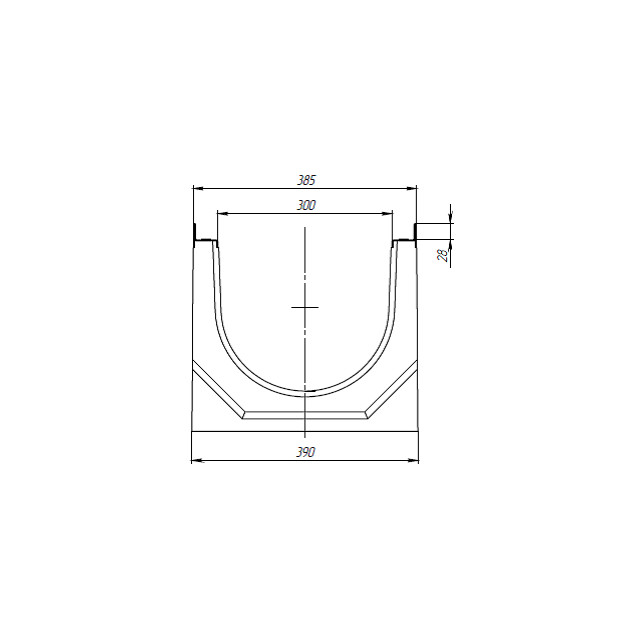

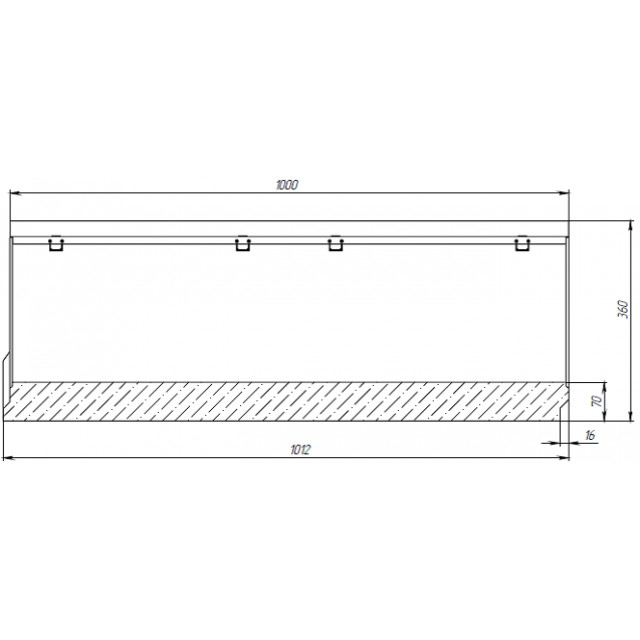

Чертежный вид лотка BetoMax DN300 H360

Бетонные водоотводы сечением 300 мм могут поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный канал.

Комплект поставки

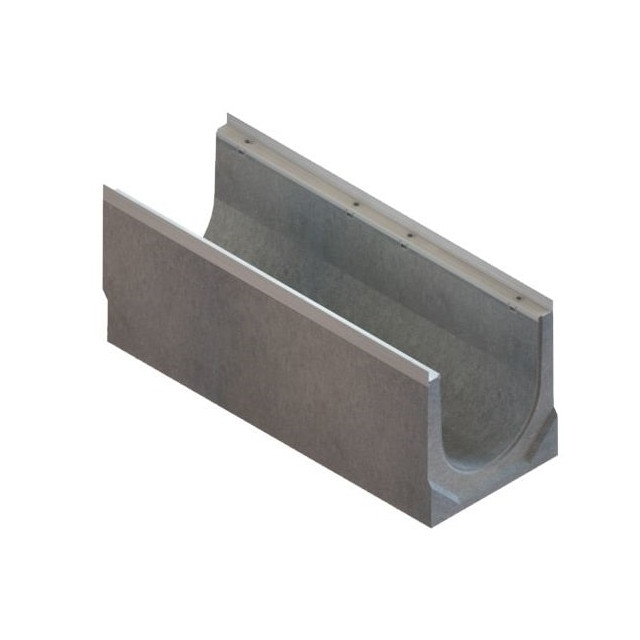

• Бетонный лоток B35 (фибробетон) длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна марки ВЧ-50, имеющие щелевую, двухрядную структуру.
• Крепежный комплект М12 (Болт М12*40 ГОСТ 7805-70 + Гайка М12 DIN 557 квадрат) для фиксации решетки к лотку ПО ПЕРИМЕТРУ (4 шт. на одну решетку / 8 шт. на лоток).

В качестве пескоуловителя к лоткам серии BetoMax DN300 может использоваться секционный дождеприемник с тем же сечением и с аналогичными решетками.

Варианты решеток для BetoMax DN300 H310

Лоток водоотводный BetoMax ЛВ-30.38.36-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл.D (комплект) 047514

Щелевая Дорожная
класс нагрузки D400
Лоток с такой решеткой имеет артикул 047514

Лоток водоотводный BetoMax ЛВ-30.38.36-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл.E (комплект) 047515

Щелевая Дорожная
класс нагрузки E600
Лоток с такой решеткой имеет артикул 047515

Лоток водоотводный BetoMax ЛВ-30.38.36-Б бетонный с решёткой щелевой чугунной ВЧ кл.Е (комплект) 04750

Щелевая
класс нагрузки E600
Комплект с такой решеткой имеет артикул 04750

Характеристики и цены на бетонный лоток BetoMax ЛВ-30.38.36-Б с чугунной решеткой

Артикул	Типоразмер / Наименование	Класс нагрузки	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Цена за комплект
4750	Лоток водоотводный BetoMax ЛВ-30.38.36-Б бетонный	А,B,C,D,E,F	1000	385/390	360	140,8	9 244 руб.
047514	Лоток BetoMax ЛВ-30.38.36-Б с РВ щель ВЧД кл. D (к-т)	D400	1000	385/390	360	171,0	24 985 руб.
047515	Лоток BetoMax ЛВ-30.38.36-Б с РВ щель ВЧД кл.Е (к-т)	E600	1000	385/390	360	177,4	28 803 руб.
04750	Лоток BetoMax ЛВ-30.38.36-Б с РВ щель ВЧ кл.Е (к-т)	E600	1000	385/390	360	180,0	31 121 руб.
04751	Лоток BetoMax ЛВ-30.38.36-Б с РВ щель ВЧ кл.F (к-т)	F900	1000	385/390	360	186,8	37 742 руб.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN300 H360 и труб Ø110 - 200 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN300:

Также лотки BETOMAX при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная линейка из 20 и более лотков)
