Бетонный лоток BetoMax DN200 H235

Лоток бетонный BetoMax ЛВ-20.29.23-Б разукомплектованный

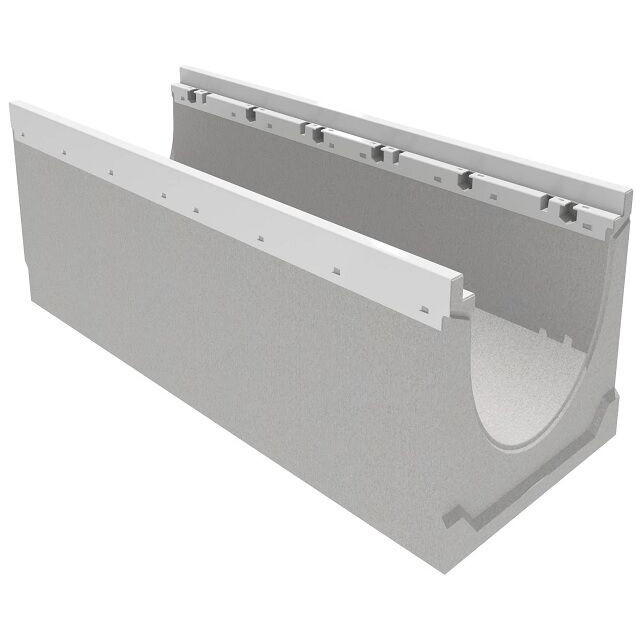

Лоток из армированного бетона марки B35, семейства БетоМакс в сечении 200 мм (DN200), производится с оцинкованной усиливающей насадкой, запрессованной в борта желоба в заводских условиях. Система применяется на территориях, где возможны повышенные нагрузки на дорожное полотно и на линию водоотвода в целом. При том, что лоток маркируется как BetoMax ЛВ-20.29.23-Б, следует уточнять необходимую версию размеров и комплектности.

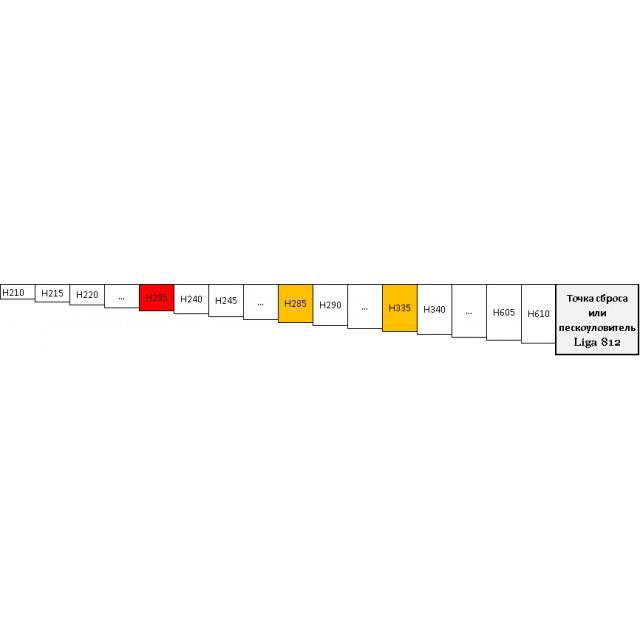

При каскадном методе построения ливневой канализации типоразмер BetoMax DN200 H23 (правильно указывать высоту, все-таки, в миллиметрах - Н235) канал может быть установлен шестым в обойме возможных высот от 210 до 610 мм, шагом 5 мм/каждый лоток длиной 1000 мм. Ранее каскад с таким шагом не предлагался, и при толщине основания желоба 60 мм перепад выполнялся на базе стандартных лотков в серии: Н235/285/335. Теперь ветку дренажа можно увеличить до максимальной глубины заложения 610 мм, но уже с постановкой лотков из каскадного арсенала, с некоторым удорожанием системы.

В случае необходимости организовать линейный водоотвод с применением бетонных лотков с уклоном 0,5%, BetoMax DN200 H235 участвует в общей линейке уклонов из 80 метров между лотками Н230-235 и H235-240. Посмотрите возможные размеры лотков BetoMax DN200 с уклоном.

Области применения

Класс C250 (250 kN) - F900 (900 kN) до 90 тонн на м. кв.

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.
  Военные базы и аэродромы.

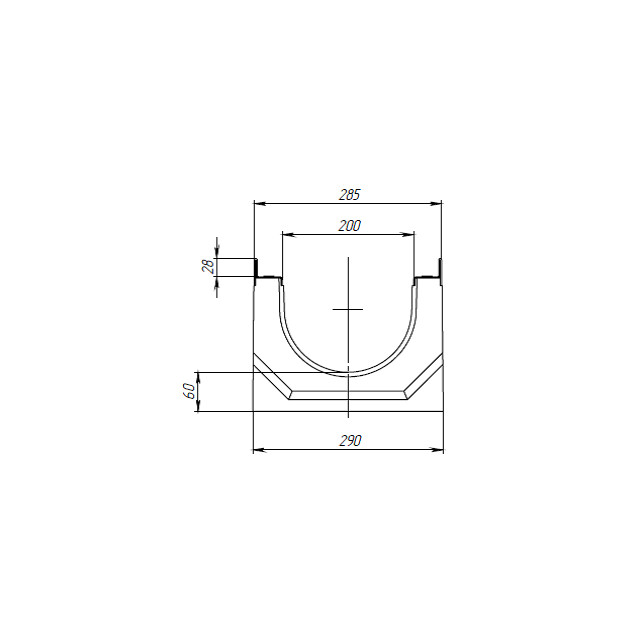

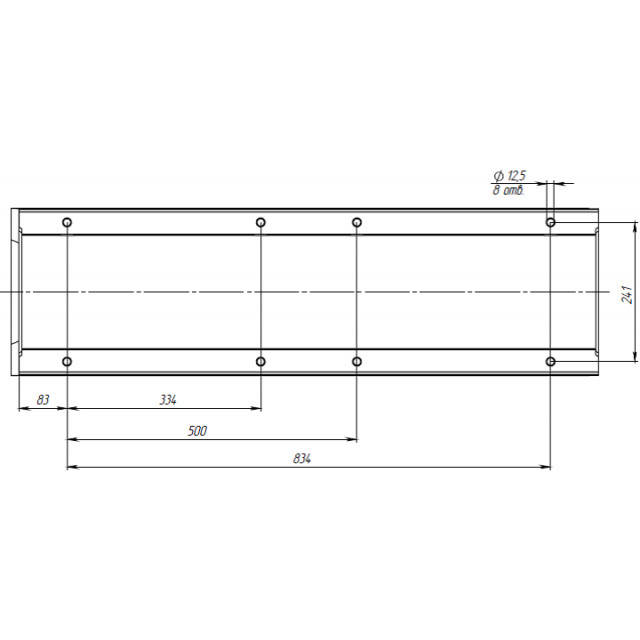

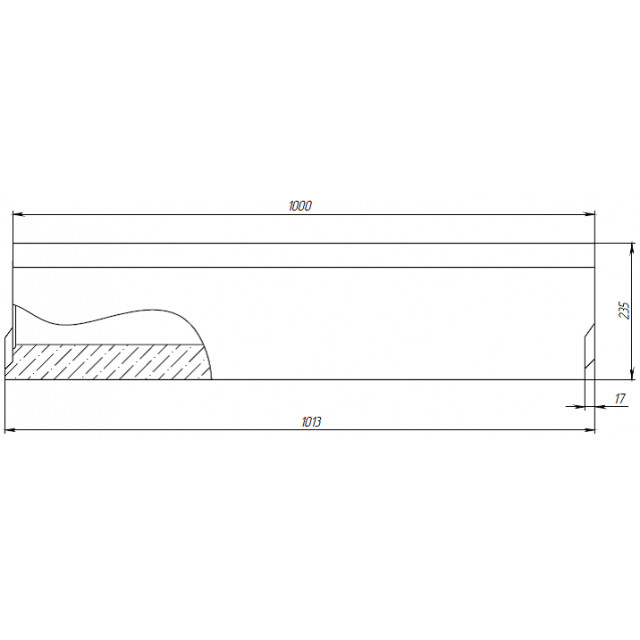

Чертежный вид лотка BetoMax ЛВ-20.29.23-Б

BetoMax DN200 H23 с чугунными решетки (комплекты)

Конечно, усиленный лоток для тяжелых нагрузок подразумевает, что на него будут установлены чугунные решетки, иначе, это просто яма в бетоне с непростым бюджетом. Рассмотрим принцип комплектации системы и то, что входит в сборочную единицу.

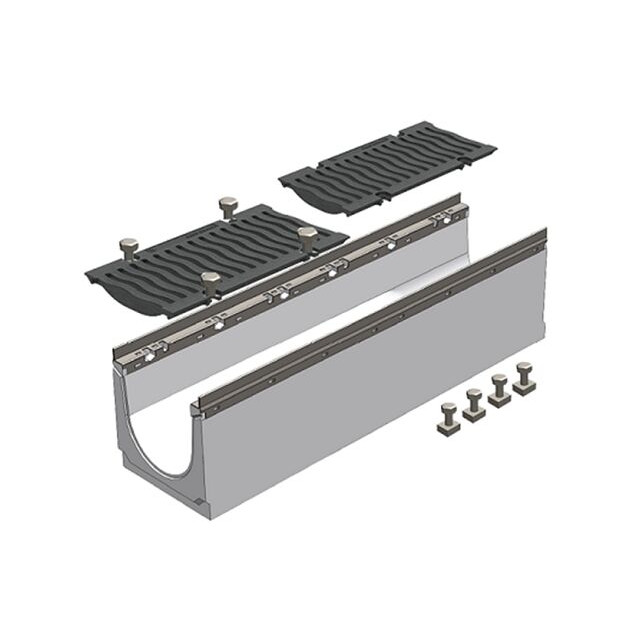

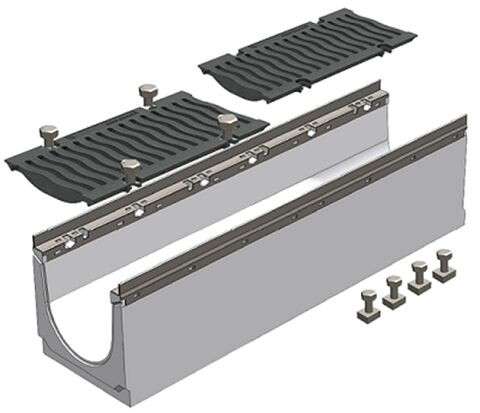

Сборочная единица

• Бетонный лоток B35 (фибробетон) длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм), класса нагрузки F900.
• Решетки длиной 0,5 метра из высокопрочного чугуна марки ВЧ-50, имеющие щелевую, двухрядную структуру под нагрузки класса C250, D400, E600, F900 - 2 шт.
• Крепежный комплект М12 (Болт М12*40 ГОСТ 7805-70 + Гайка М12 DIN 557 квадрат) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 8 шт. (расход: 1 решетка = 4 крепежа).

Собственно, установленная на бетонный канал модель чугунной решетки и определяет конечный класс нагрузки всей системы. Т.е. запас прочности лотка BetoMax 200 максимальный - F900, а в комплекте с решеткой, например, D400 весь дренажный путь будет соответствовать несущим характеристикам именно настила.

Купить бетонный лоток семейства BetoMax ЛВ-20.29.23-Б

Наша компания предлагает купить лоток водоотводный бетонный BetoMax DN200 H23 с усиливающими оцинкованными насадками, для последующей сборки типоразмера чугунными решетками, и построения линии поверхностного водоотвода при участии бетонных пескоуловителей, дождеприёмных колодцев, торцевых заглушек и прочих доборных фитингов. Мы размещаем заказы на производство данных конструкций, а также проводим предварительные гидравлические и технические расчёты в составе НПО ГК Стройпроект, Стандартпарк (StandartPark). Вы получите всю необходимую сопроводительную документацию, чтобы Ваш объект строительства был полностью обеспечен расчетно-сметными данными.

Лига 812 проводит маркетинговые исследования, выводит стоимость изделия согласно требованиям рынка потребителей и рекомендациям завода-изготовителя. Цена указывается только за бетонный лоток BetoMax DN200 H235, без учета дополнительных модификаций комплекта. Следует учитывать не самую обыкновенную доставку материала, т.к. лотки тяжелые, и даже небольшое количество желобов потребуют большегрузную транспортировку.

Ливневая канализация обязательно будет качественной и функциональной в длительные сроки эксплуатации, если все элементы уже проверены временем, когда лучшим отзывом считается "сарафанное радио" и частое упоминание представленных моделей в малых и крупных проектах.
