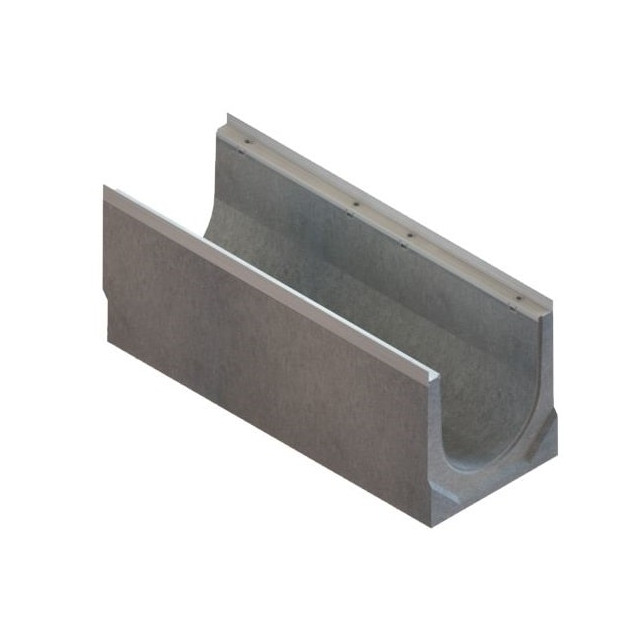

BetoMax ЛВ-30.38.41 – лоток водоотводный бетонный (комплект)

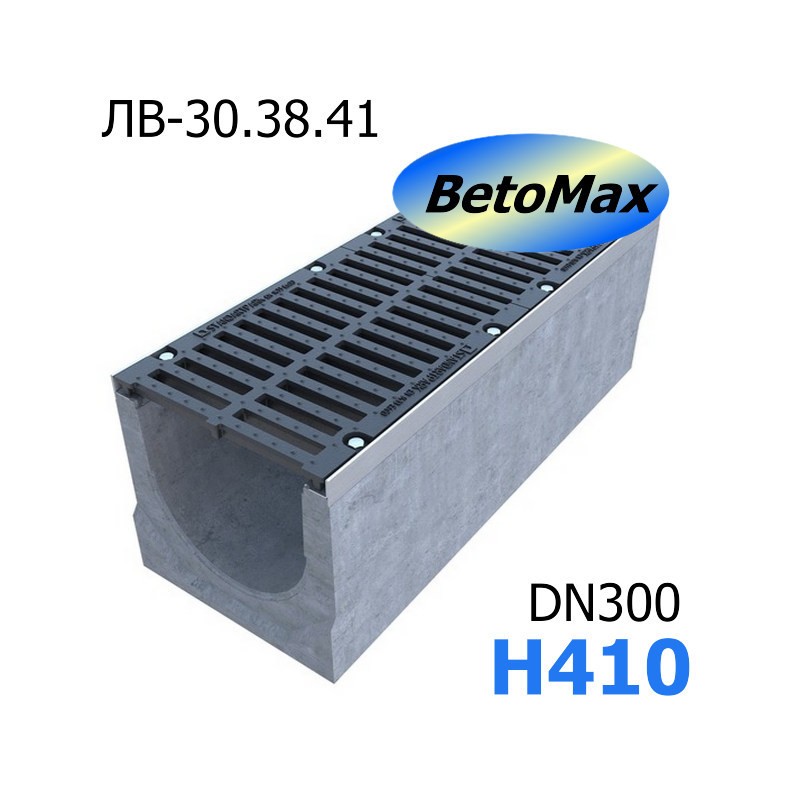

Лоток BetoMax ЛВ-30.38.41

Лоток водоотводный BetoMax ЛВ-30.38.41-Б бетонный с решеткой щелевой чугунной ВЧ кл. D и Е (комплект)

  • Размеры (ДхШхВ), мм: 1000х385х410
  • Сечение: DN300
  • Артикулы: 4700, 04700, 047014/15
  • Может поставляться с чугунными решетками.
  • Класс нагрузки: A, B, C, D, E, F (до 90 тонн/м2)
  • Вес: от 152 кг.

Цена указана за лоток.

Стоимость комплектов с решеткой указана в описании товара!

Подробнее

1152 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

11 224,00 руб

Характеристики

Название в проекты Лоток водоотводный BetoMax ЛВ-30.38.41-Б бетонный с решеткой щелевой чугунной ВЧ кл. D и Е (комплект)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки D400 (до 40 тонн), E600 (до 60 тонн), F900 (90 тонн)
Размеры (ДхШхВ), мм 1000х385х410
Гидравлическое сечение Ширина DN300 (300 мм), высота 345 мм.
Вес, кг от 152 кг
Артикул 4700, 04700, 047014, 047015, 04701
Пропускная способность 70,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте может быть: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки-насадки, 8 винтов (крепеж).
Примечание Лотки BETOMAX DN300 при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (линия из 20 лотков и более)
Кол-во на паллете 6 шт.

Подробнее

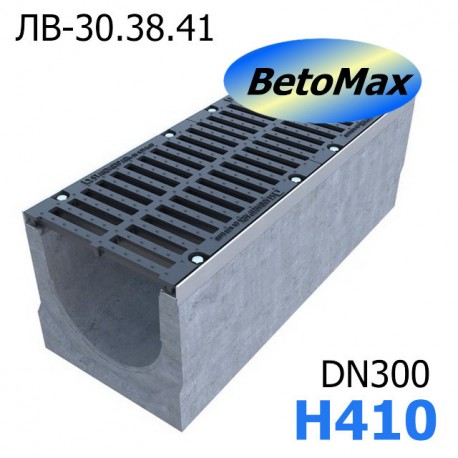

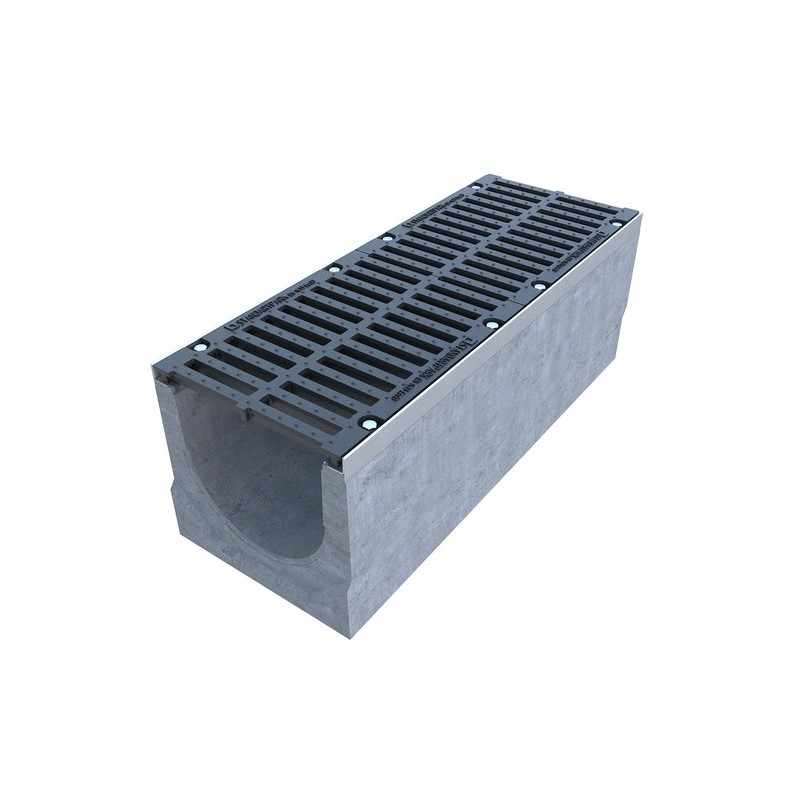

Лоток BetoMax DN300 H410 бетонный c чугунными решетками

Исследования в сфере продаж, проведенные за последние три года, позволяют с полной уверенностью утверждать, что представленный типоразмер водоотводного бетонного лотка BetoMax ЛВ-30.38.41-Б является самым востребованным на отечественном рынке водоотводов шириной гидравлического сечения DN300 (300 мм). Оптимальные размеры канала: 1000х385х410 мм, а также большая пропускная способность - 70,3 литра в секунду гарантируют хорошие гидравлические показатели в местах работы системы - территории с большой площадью водосбора, а надежные замковые крепления водоотводных чугунных решеток высокого класса нагрузок позволяют эксплуатировать конструкцию на автомобильных дорогах, АЗС, складских и промышленных терминалах.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.

Лоток бетонный BetoMax ЛВ-30.38.41-Б может быть выполнен с вертикальным водосливом, вертикальным фланцем для соединения с трубой от 110-ого диаметра. В этом случае, лотки с вертикальным водоотливом получают к артикулу приставку - 09.

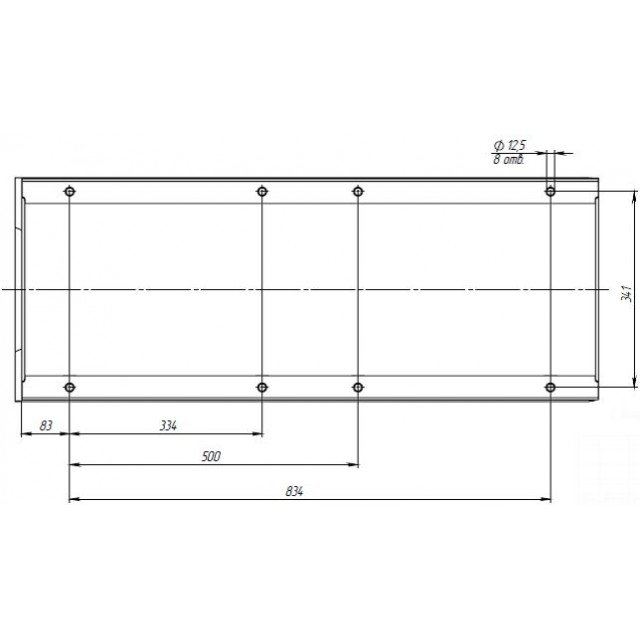

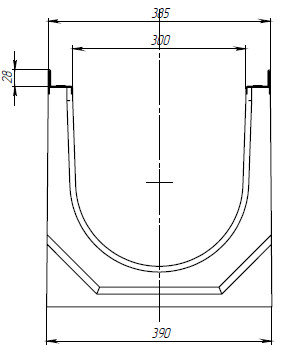

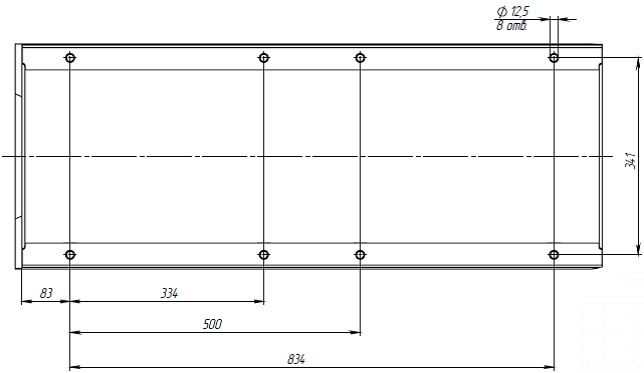

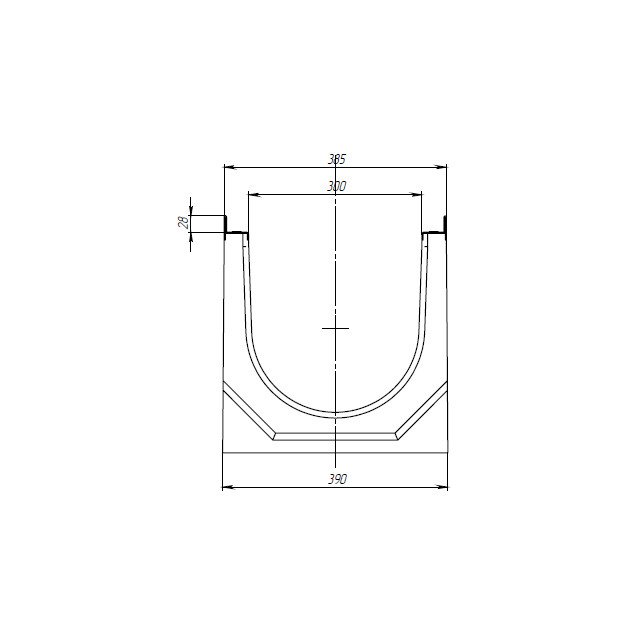

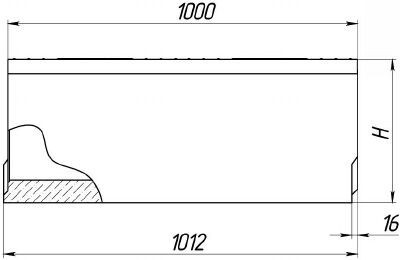

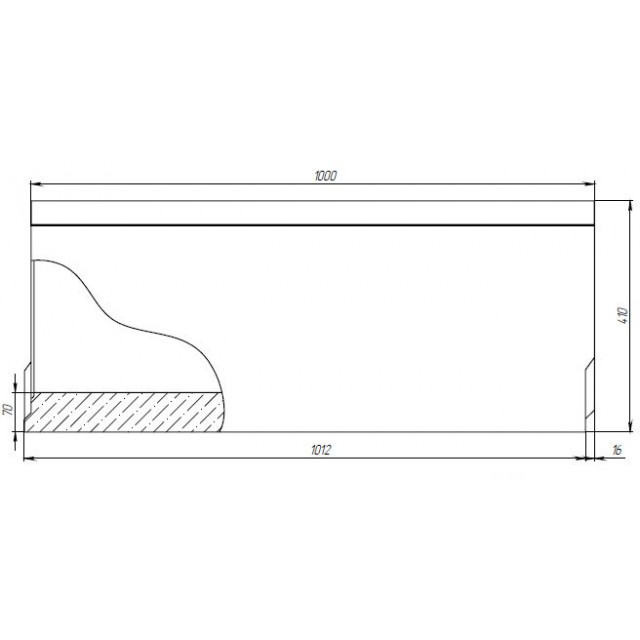

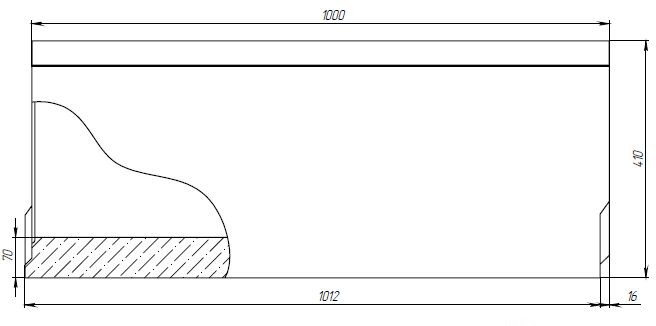

Чертежный вид лотка BetoMax DN300 H410

Чертеж: лоток BetoMax DN300 H410Чертежный вид лотка BetoMax DN300 H410Схема бетонного лотка BetoMax DN300 H410

Бетонные водоотводы сечением 300 мм могут поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный канал.

Комплект поставки

  • Бетонный лоток B35 (фибробетон) длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна марки ВЧ-50, имеющие щелевую, двухрядную структуру.
  • Крепежный комплект М12 (Болт М12*40 ГОСТ 7805-70 + Гайка М12 DIN 557 квадрат) для фиксации решетки к лотку ПО ПЕРИМЕТРУ (4 шт. на одну решетку / 8 шт. на лоток).

В качестве пескоуловителя к лоткам серии BetoMax DN300 может использоваться секционный дождеприемник с тем же сечением и с аналогичными решетками.

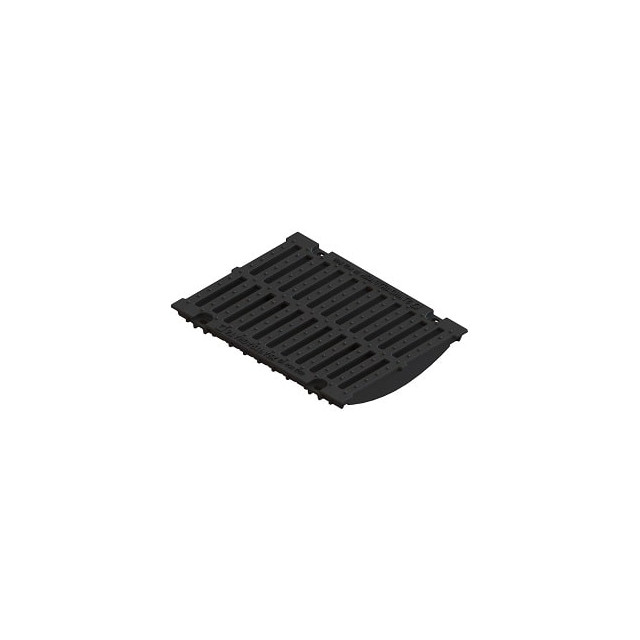

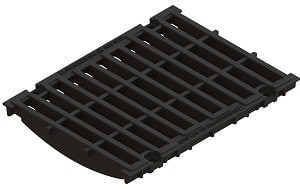

Варианты решеток для BetoMax DN300 H410

Лоток водоотводный BetoMax ЛВ-30.38.41-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл.D (комплект) 047014

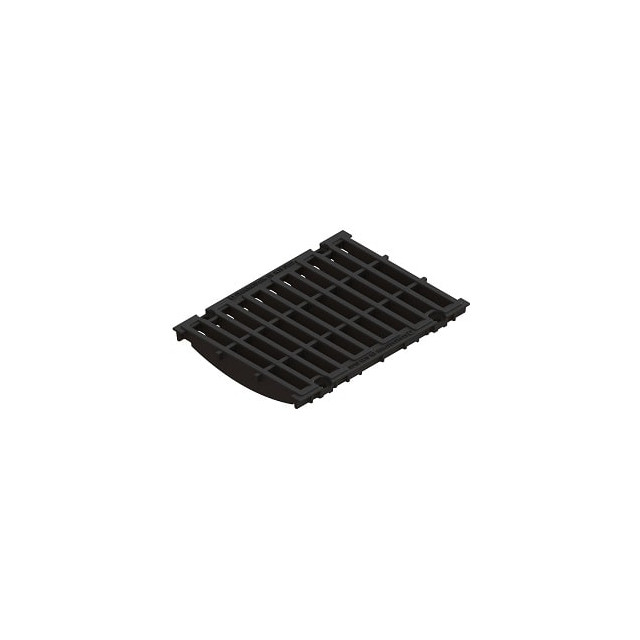

Решетка для лотка BetoMax DN300 H410, кл. D (дорожная)

Щелевая Дорожная
класс нагрузки D400

Лоток с такой решеткой имеет артикул 047014



Лоток водоотводный BetoMax ЛВ-30.38.41-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл.E (комплект) 047015

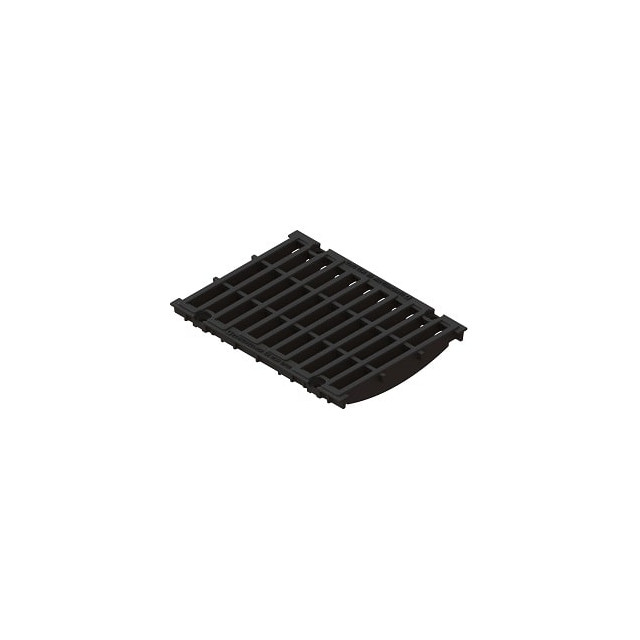

Решетка для лотка BetoMax DN300 H410, кл. E600 (дорожная)

Щелевая Дорожная
класс нагрузки E600

Лоток с такой решеткой имеет артикул 047015



Лоток водоотводный BetoMax ЛВ-30.38.41-Б бетонный с решёткой щелевой чугунной ВЧ кл.Е (комплект) 04700

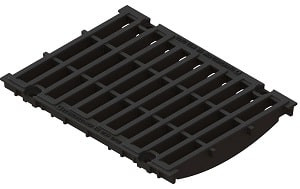

Решетка для лотка BetoMax DN300 H410, кл. E600

Щелевая
класс нагрузки E600

Комплект с такой решеткой имеет артикул 04700



Характеристики и цены на бетонный лоток BetoMax ЛВ-30.38.41-Б с чугунной решеткой
Артикул Типоразмер / Наименование Класс
нагрузки
Длина,
мм
Ширина,
мм
Высота,
мм
Вес,
кг
Цена за комплект
4700 Лоток водоотводный BetoMax ЛВ-30.38.41-Б бетонный А,B,C,D,E,F 1000 385/390 410 151,8 11 224 руб. Скидка на товар
047014 Лоток BetoMax ЛВ-30.38.41-Б с РВ щель ВЧД кл. D (к-т) D400 1000 385/390 410 182,0 -
047015 Лоток BetoMax ЛВ-30.38.41-Б с РВ щель ВЧД кл.Е (к-т) E600 1000 385/390 410 188,4 -
04700 Лоток BetoMax ЛВ-30.38.41-Б с РВ щель ВЧ кл.Е (к-т) E600 1000 385/390 410 191,0 -
04701 Лоток BetoMax ЛВ-30.38.41-Б с РВ щель ВЧ кл.F (к-т) F900 1000 385/390 410 197,8 -
Вы можете купить усиленный бетонный лоток DN300 H410 (лоток водоотводный BetoMax ЛВ-30.38.41-Б бетонный) в комплекте с чугунной решеткой класса D400 или E600, для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана рекомендованная заводом производителем за желоб с запрессованными оцинкованными насадками, а также за комплект поставки. Итоговую стоимость определят объем Вашего заказа и логистическая составляющая. В нашей компании Вы получите всю необходимую сопроводительную документацию, а также возможность заказать доставку дренажных материалов в Ваш регион.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN300 H410 и труб Ø110 - 200 мм:

Лоток BetoMax DN300 H410 и вертикальный слив

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Подключение лотка BetoMax ЛВ-30.38.41 к пескоуловителю

Двухстороннее соединение с песколовкой:

Двухстороннее подключение бетонных лотков к пескоуловителю

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN300:

Каскады лотков BetoMax с сечением 300 мм

Также лотки BETOMAX при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная линейка из 20 и более лотков)

Бетонные лотки BetoMax с уклоном
