BetoMax ЛВ-20.29.28 – водоотводный бетонный канал


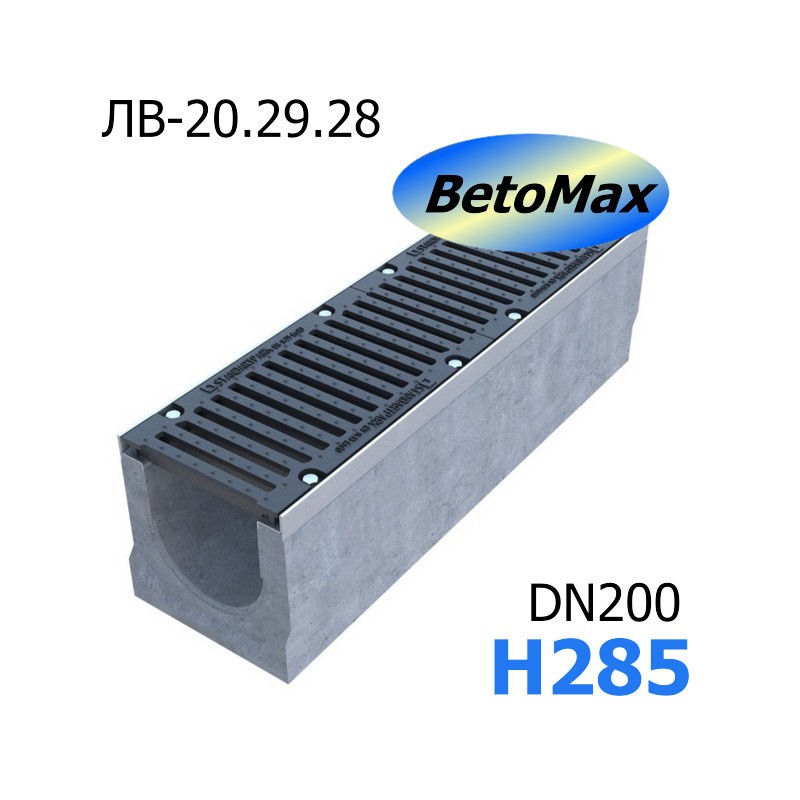

Лоток BetoMax ЛВ-20.29.28

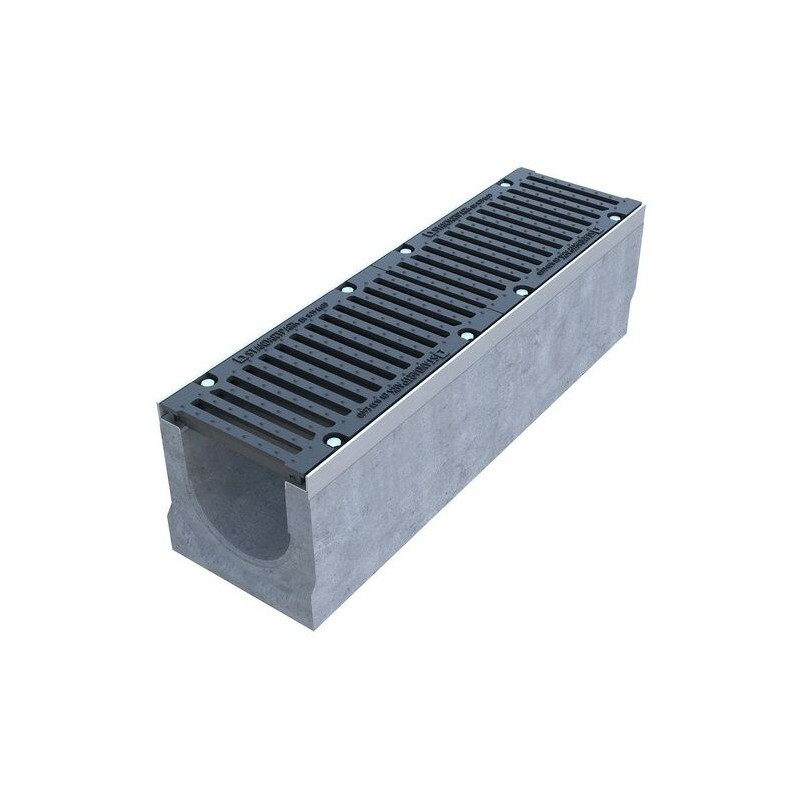

Лоток водоотводный BetoMax ЛВ-20.29.28-Б бетонный с решёткой чугунной ВЧ кл. D и E (комплект)

  • Размеры (ДхШхВ), мм: 1000х285х285
  • Сечение: DN200
  • Артикулы: 4550, 045524, 045515, 04550
  • Может поставляться с чугунными решетками.
  • Класс нагрузки: A, B, C, D, E, F (до 90 тонн/м2)
  • Вес: от 93 кг.

Цена указана за лоток.

Стоимость комплектов с решеткой указана в описании товара!

Подробнее

1020 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

7 490,00 руб

8 550,00 руб

-1 060,00 руб

Характеристики

Название в проекты Лоток водоотводный BetoMax ЛВ-20.29.28-Б бетонный с решёткой чугунной ВЧ кл. D и E (комплект)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки D400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х285х285
Гидравлическое сечение Ширина DN200 (200 мм), высота 225 мм.
Вес, кг 93/111/113/114
Артикул 4550, 045524, 045515, 04550
Пропускная способность 20,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные насадки оцинкованные, 8 болтов (крепеж).
Примечание Лотки BetoMax DN200 при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
Кол-во на паллете 8 шт.

Подробнее

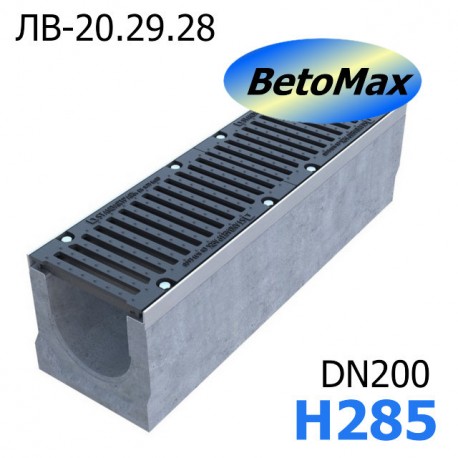

Лоток бетонный BetoMax DN200 H285 c чугунными решетками

Второй по величине ливневый бетонный лоток, имеющий ширину внутреннего, гидравлического сечения DN200 (200 мм) - BetoMax ЛВ-20.29.28. Канал из армированного бетона отличается повышенной пропускной способностью, а он способен отводить до 20,3 литров дождевой и талой воды в секунду при естественном уклоне 0,5% или 5 мм на 1 пог. метр, устанавливается в местах с большой площадью водосбора. Усиленный бетонный лоток с внешней, габаритной высотой H285 (285 мм) применяется для ливневой канализации на промышленных зонах, АЗС, заводских территориях, автомобильных дорогах.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.

Конструкция дренажного бетонного лотка оснащена надежным замком крепления водоприемных чугунных решеток, который предотвращает скорое разрушение стенок канала в момент эксплуатации системы. При построении поверхностного водоотвода с применением лотков с внутренним уклоном (переменным сечением) или при необходимости осуществить систему каскадов, BetoMax ЛВ-20.29.28 устанавливается вторым в общей линейке бетонных желобов одного сечения или между 10 и 11 номерами в линии уклона.

Канал водоотводный бетонный BetoMax DN200 H285 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом случае артикул изделия обозначается - 04554409 (кл. D) и 0455009 (кл. E).

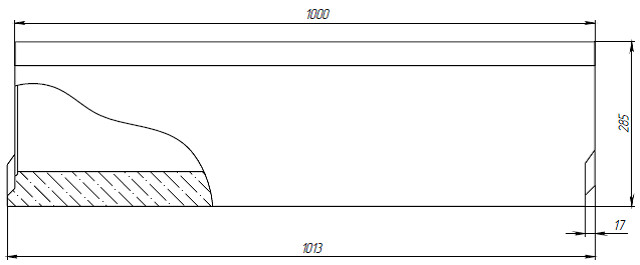

Чертежный вид лотка BetoMax DN200 H285

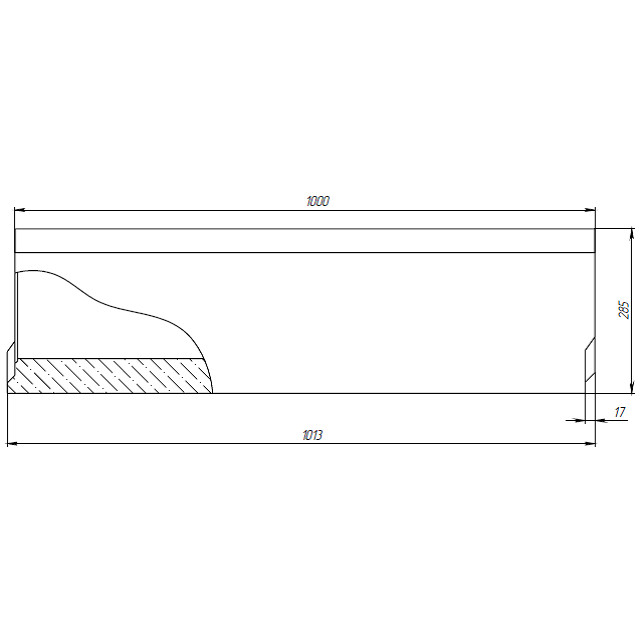

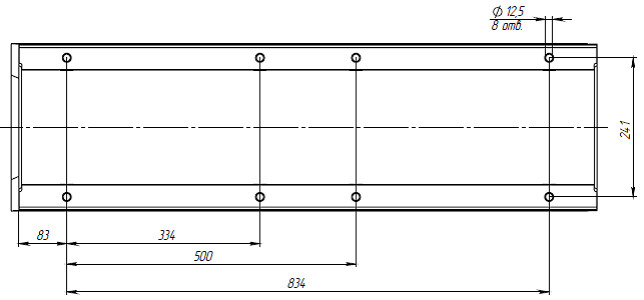

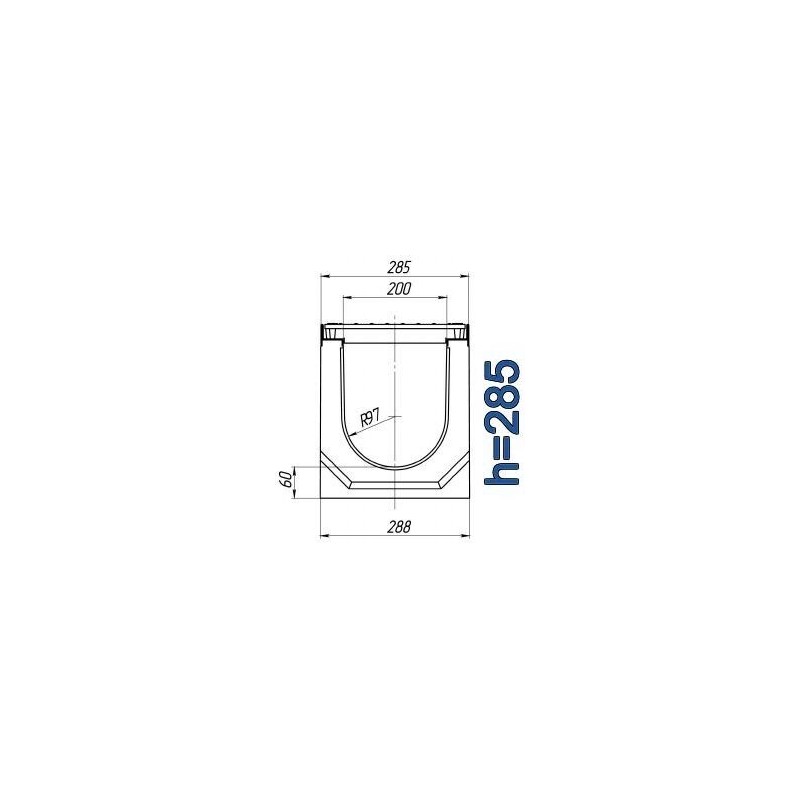

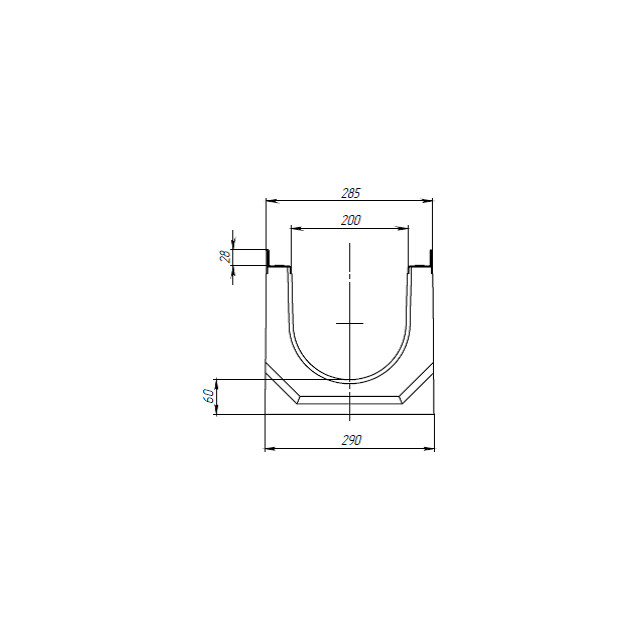

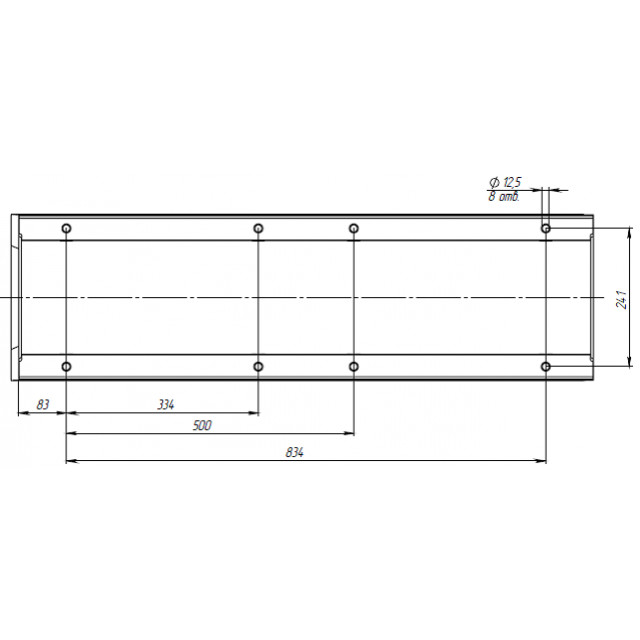

Чертеж: лоток BetoMax DN3200 H285Чертежный вид лотка BetoMax DN200 H285 - спередиСхема бетонного лотка BetoMax DN200 H285, вид сверху

Бетонные водоотводы сечением 200 мм могут поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный канал.

Комплект поставки

  • Бетонный лоток B35 (фибробетон) длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна марки ВЧ-50, имеющие щелевую, двухрядную структуру.
  • Крепежный комплект М12 (Болт М12*40 ГОСТ 7805-70 + Гайка М12 DIN 557 квадрат) для фиксации решетки к лотку ПО ПЕРИМЕТРУ (4 шт. на одну решетку / 8 шт. на лоток).

Варианты решеток для BetoMax ЛВ-20.29.28

Лоток водоотводный BetoMax ЛВ-20.29.28-Б бетонный с решёткой щелевой чугунной "протектор" ВЧ кл.D (комплект) 045524

Решетка для лотка BetoMax DN200 H285, кл. D (ВЧЩПр4)

ВЧЩПр4
класс нагрузки D400

Лоток с такой решеткой имеет артикул 045524



Лоток водоотводный BetoMax ЛВ-20.29.28-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл.E (комплект) 045515

Решетка для лотка BetoMax DN200 H285, кл. E600 (дорожная)

Щелевая Дорожная
класс нагрузки E600

Лоток с такой решеткой имеет артикул 045515



Лоток водоотводный BetoMax ЛВ-20.29.28-Б бетонный с решёткой щелевой чугунной ВЧ кл.Е (комплект) 04550

Решетка для лотка BetoMax DN200 H285, кл. E600

Щелевая
класс нагрузки E600

Комплект с такой решеткой имеет артикул 04550

Характеристики и цены
Артикул Типоразмер / Наименование Класс
нагрузки
Длина,
мм
Ширина,
мм
Высота,
мм
Вес,
кг
Цена за комплект
4550 Лоток водоотводный BetoMax ЛВ-20.29.28-Б бетонный 4550 А,B,C,D,E,F 1000 285/290 285 92,7 8 550 руб. Скидка на товар
045524 Лоток BetoMax ЛВ-20.29.28-Б с РВ щель ВЧЩПр4 кл. D (к-т) 045524 D400 1000 285/290 285 110,5 -
045515 Лоток BetoMax ЛВ-20.29.28-Б с РВ щель ВЧД кл.Е (к-т) 045515 E600 1000 285/290 285 112,9 -
04550 Лоток BetoMax ЛВ-20.29.28-Б с РВ щель ВЧ кл.Е (к-т) 04550 E600 1000 285/290 285 114,0 -
Наша компания предлагает купить лоток вдоотводный BetoMax ЛВ-20.29.28-Б в комплекте с чугунной решеткой класса D400 или E600, для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана рекомендованная заводом производителем за желоб с запрессованными оцинкованными насадками, а также за комплект поставки. Итоговую стоимость определят объем Вашего заказа и логистическая составляющая. В нашей компании Вы получите всю необходимую сопроводительную документацию, а также возможность заказать доставку дренажных материалов в Ваш регион.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN200 H285 и труб Ø110 - 160 мм:

Лоток BetoMax ЛВ-20.29.28 и вертикальный слив

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Подключение лотка BetoMax DN200 H285 к пескоуловителю

Двухстороннее соединение с песколовкой:

Двухстороннее подключение бетонных лотков к пескоуловителю

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN200:

Каскады лотков BetoMax с сечением 200 мм

Также лотки BETOMAX при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная линейка из 20 и более лотков)

Бетонные лотки BetoMax с уклоном
