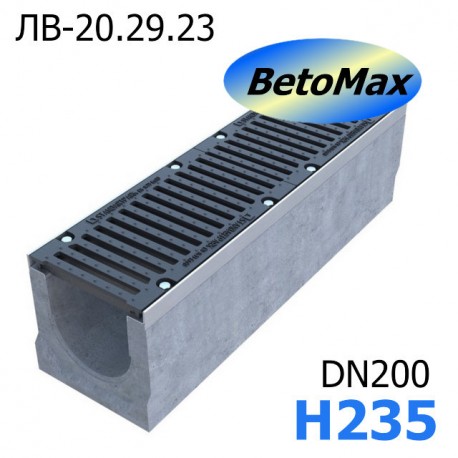

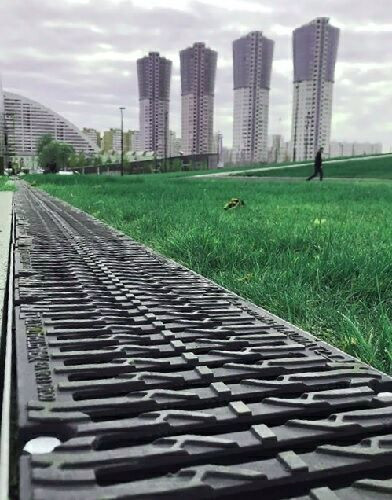

Лоток BetoMax ЛВ-20.29.23 с чугунной решеткой

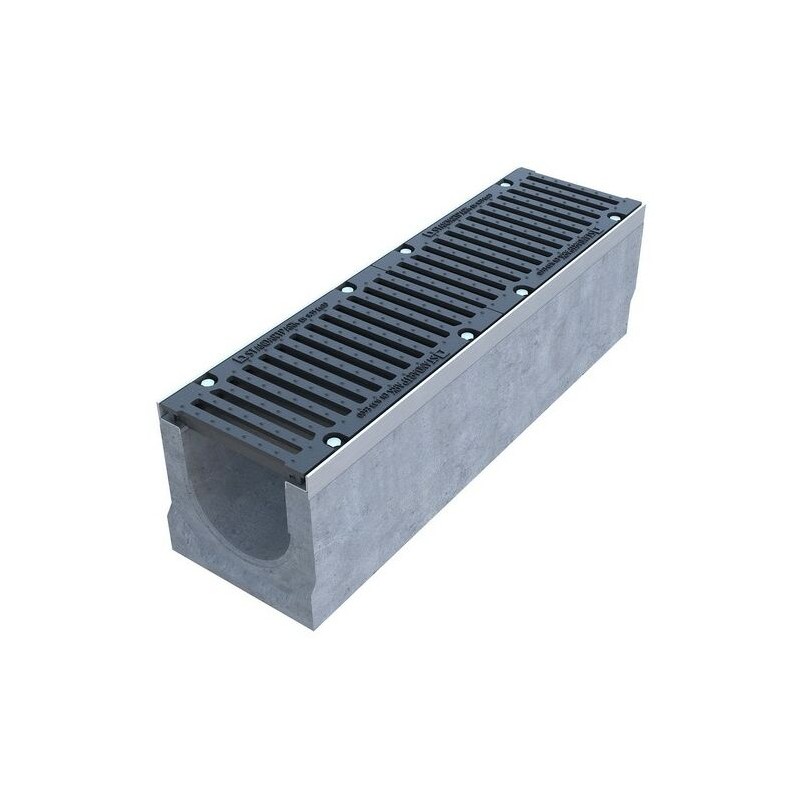

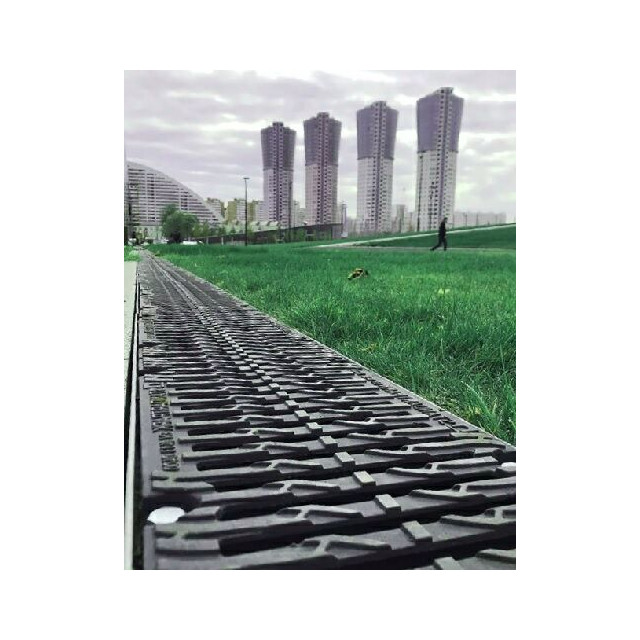

Бетонный лоток BetoMax DN200 H235 с чугунными решетками

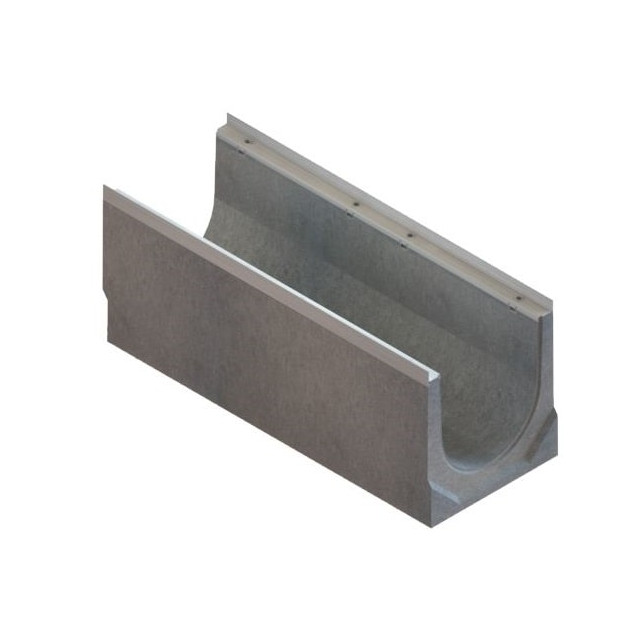

Продолжаем серию бетонных лотков для тяжелых нагрузок, шириной гидравлического сечения DN200. В данной версии представлен классический типоразмер с высотой 235 мм, производство которого делает старт с 2009 года - лоток BetoMax ЛВ-20.29.23-Б бетонный. Модель желоба соответствует стандарту СТО 72566411-102-2012, изготавливается из армированного бетона марки B35 с добавлением связующей фибры. На бортах канала запрессованы стальные оцинкованные усиливающие насадки, иногда их называют уголками. Таким образом система готова к следующему шагу - комплектация чугунными решетками необходимого класса нагрузки и структурной неповторимостью…

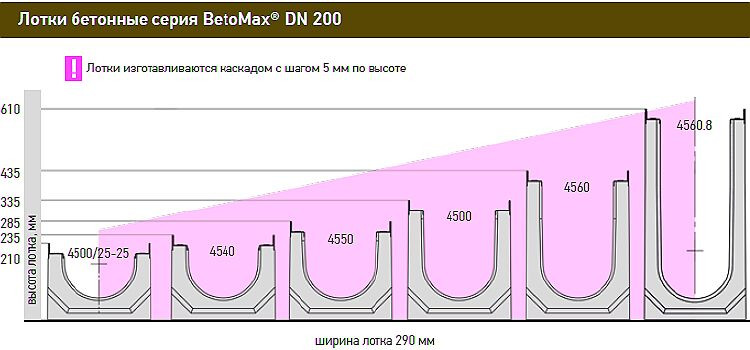

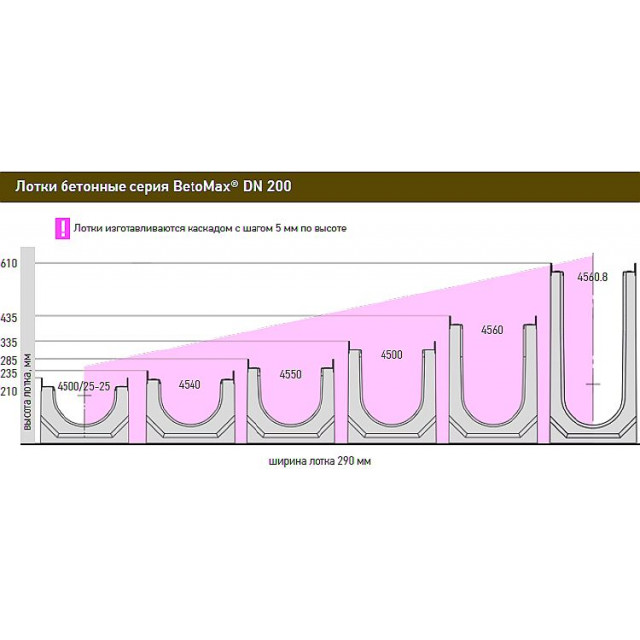

Несколько слов о том, в каких условиях существует лоток. Если ранее дренажный желоб BetoMax DN200 Н235 был в семействе первым, то теперь, при построении ливневки методом каскада или с уклоном по дну 0,5%, лоток становится уже шестым в очереди, но все-равно в начале пути линии поверхностного водоотвода. Посмотрите ключевые высоты лотков BetoMax DN200, взятые за основу по версии завода-изготовителя

Как мы видим, лотки BetoMax ЛВ-20.29.23 могут быть изготовлены каскадом шагом 5 мм по высоте от 210 до 610 мм. Но нужно учитывать, что если ориентироваться на указанный на изображении ряд, то при толщине основания желоба 60 мм оптимальным было бы построение ливневой ветки с повышением 4-5 см последующего лотка, например, 210-250, 250-290 мм и т.д.

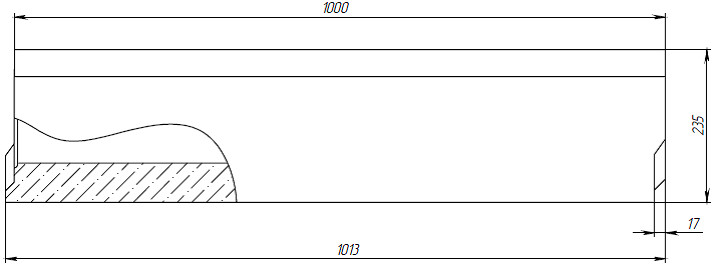

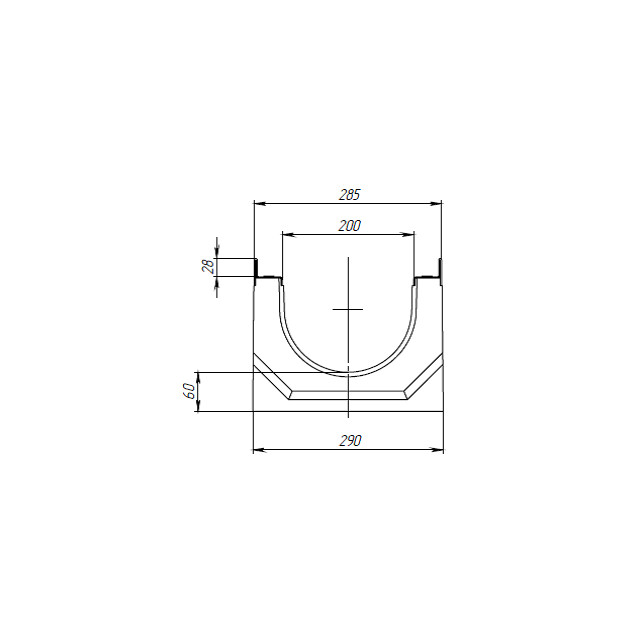

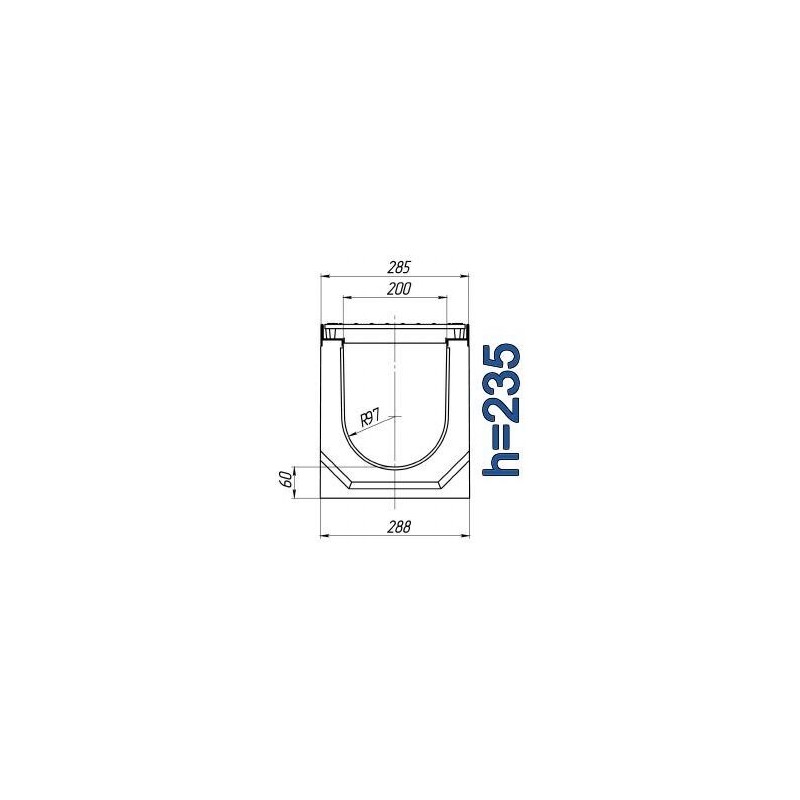

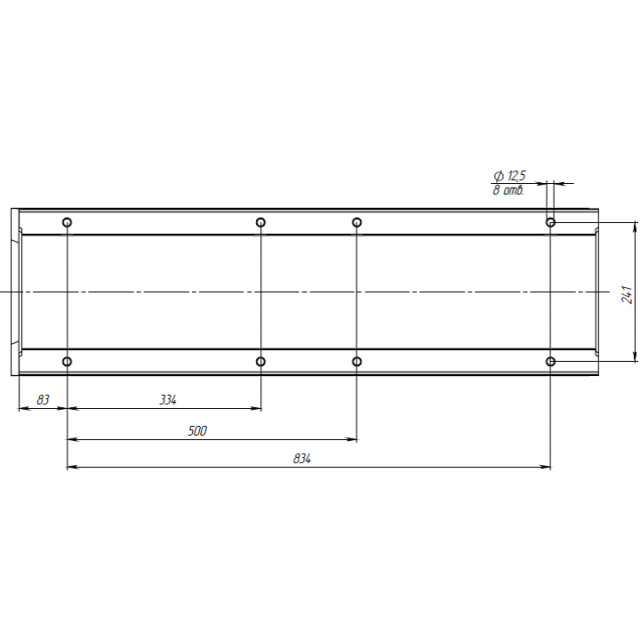

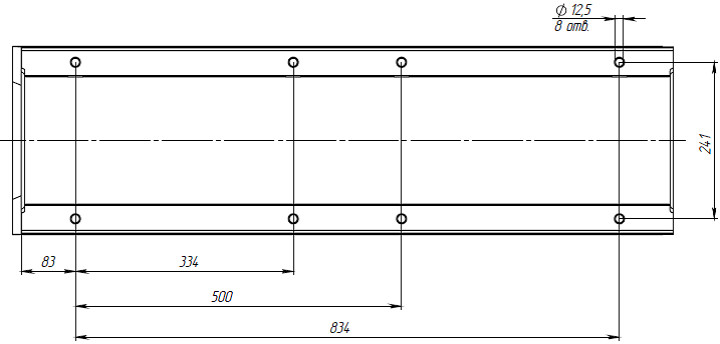

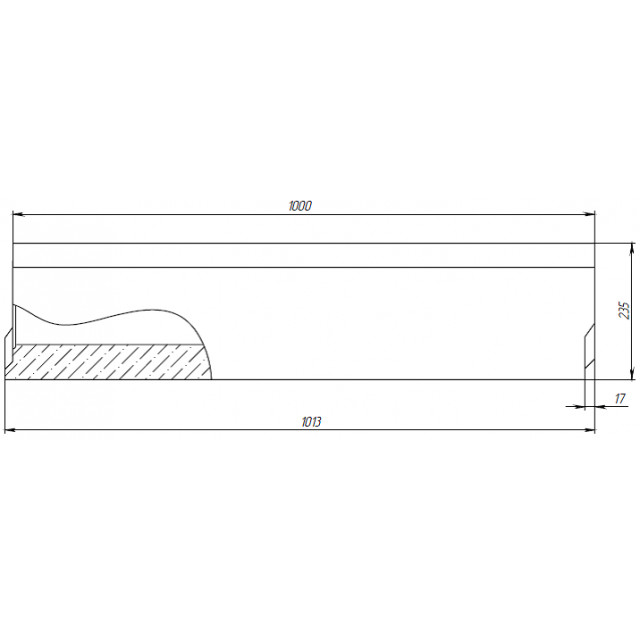

Чертежный вид усиленного лотка BetoMax DN200 H235

Области применения

Класс C250 (250 kN) - F900 (900 kN) до 90 тонн на м. кв.

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.
  Военные базы и аэродромы.

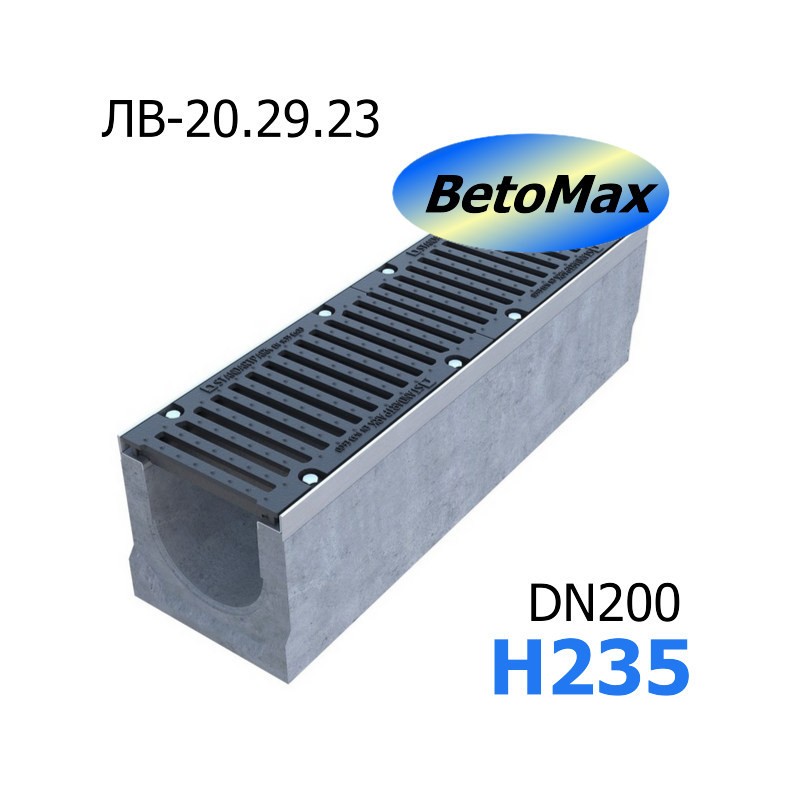

Бетонный лоток BetoMax DN200 H235 с чугунными решетками

Серия бетонных лотков в сечении 200 мм, пожалуй, самая богатая в арсенале БетоМаксов по количеству предлагаемых вариантов комплектации. Рассмотрим новые и проверенные временем конструкции, принцип комплектации BetoMax ЛВ-20.29.23-Б и комплект поставки. Названия типоразмеров прописаны так, как должны быть указаны в паспорте изделия, и как указываются в проектной документации.

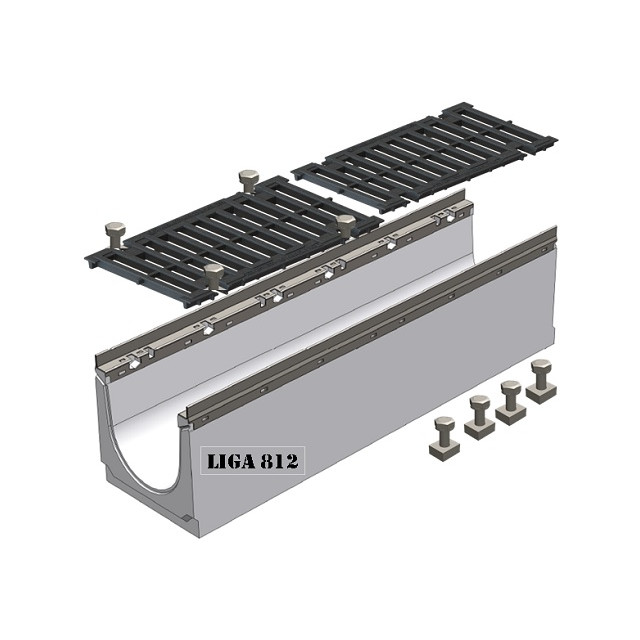

Комплект поставки

• Бетонный лоток B35 (фибробетон) длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм), класса нагрузки F900.
• Решетки длиной 0,5 метра из высокопрочного чугуна марки ВЧ-50, имеющие щелевую, двухрядную структуру под нагрузки класса C250, D400, E600, F900 - 2 шт.
• Крепежный комплект М12 (Болт М12*40 ГОСТ 7805-70 + Гайка М12 DIN 557 квадрат) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 8 шт. (расход: 1 решетка = 4 крепежа).

Принцип комплектации и название модели

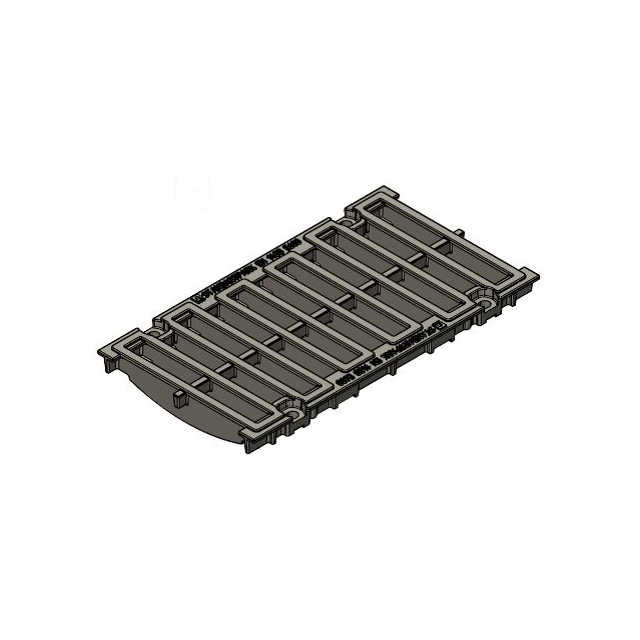

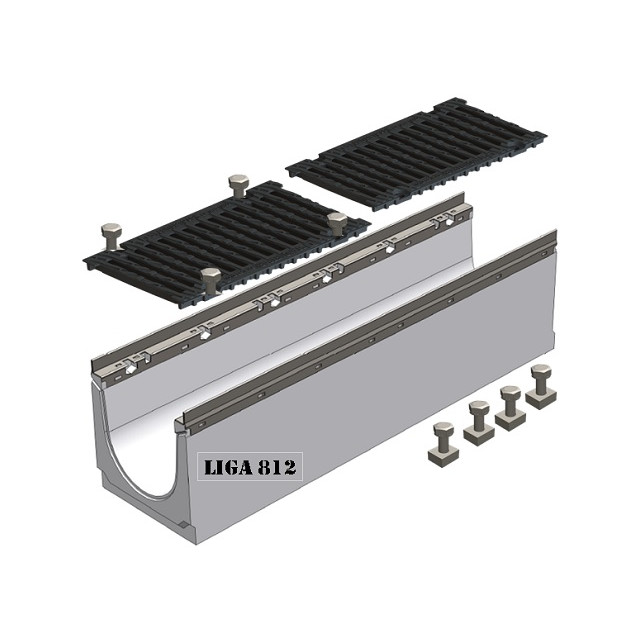

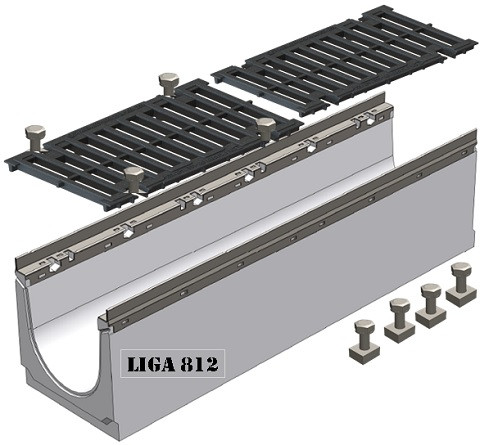

• Лоток водоотводный BetoMax ЛВ-20.29.23-Б бетонный с решеткой щелевой чугунной дорожной ВЧД, кл. C250 (комплект)



  Это новое предложение, в котором участвует облегченная решетка с маркировкой - Решетка РВ-20.27.50-щель-дорожная-ВЧ кл. C 253031
  Сокращенное название модели: Лоток BetoMax ЛВ-20.29.23-Б с РВ щель ВЧД кл. C (к-т)

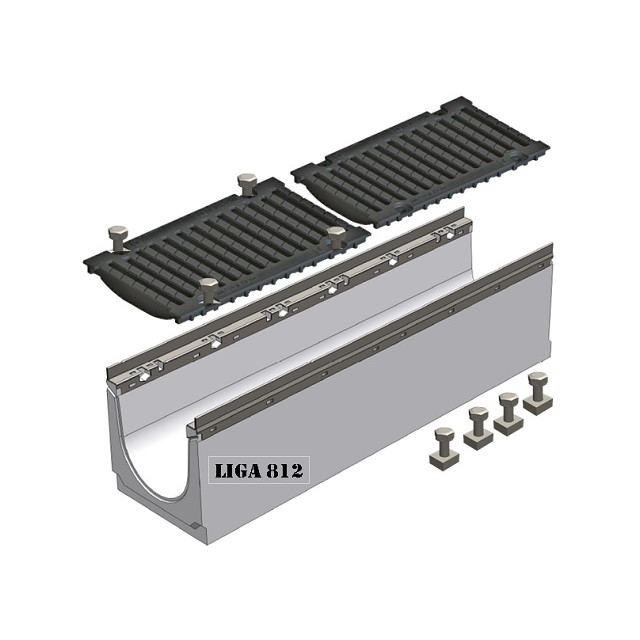

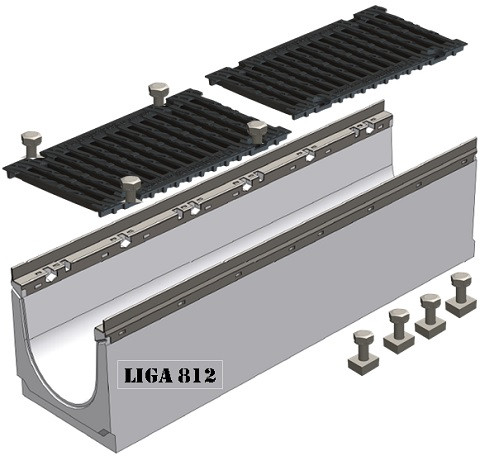

• Лоток водоотводный BetoMax ЛВ-20.29.23-Б бетонный с решёткой щелевой чугунной "протектор" ВЧ кл.D (комплект)

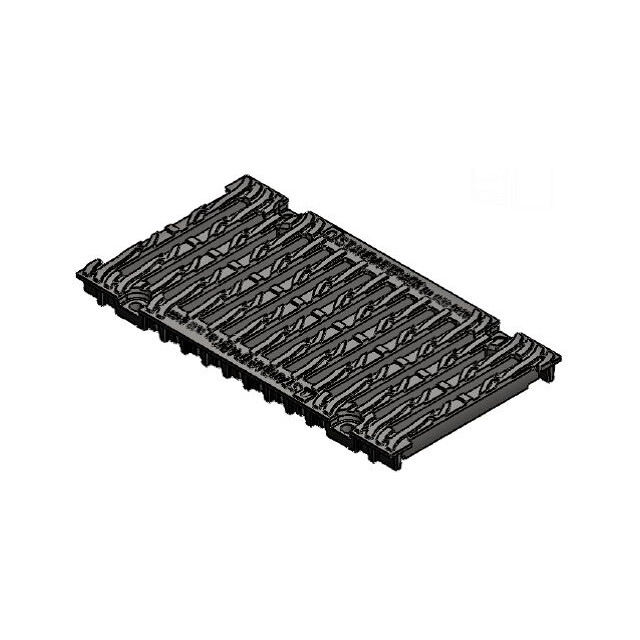

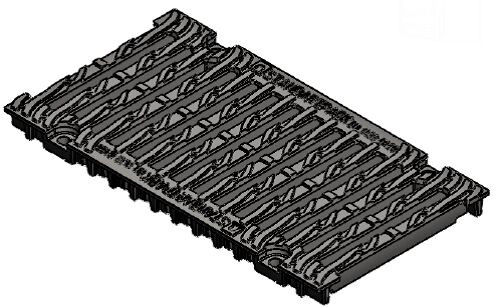

  Интересная версия с крепким заделом и красивым рисунком решетки в виде следа от протектора колеса.
  Такой настил маркируется - Решетка Max РВ-20.27.50-щель-ВЧ "протектор", кл. D 253042
  Сокращенное название комплекта: Лоток BetoMax ЛВ-20.29.23-Б с РВ щель ВЧЩПр4 кл. D (к-т)

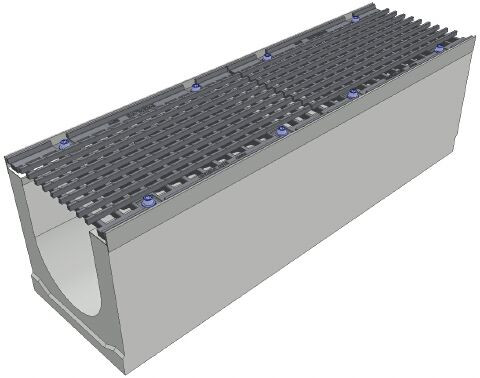

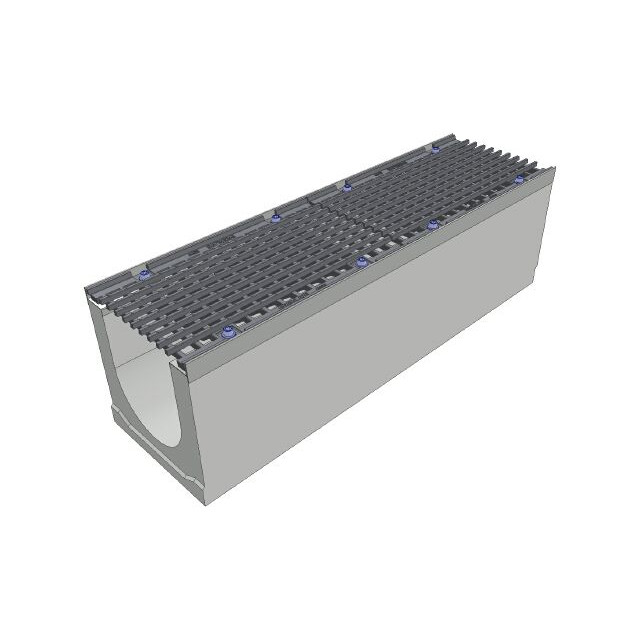

• Лоток водоотводный BetoMax ЛВ-20.29.23-Б бетонный с решёткой ячеистой чугунной ВЧ, кл. D (комплект)



  Решетка с переплетением несущих полос лучше защищает лоток от мусора, и, в целом, более мощная конструкция.
  Маркировка - Решетка Max РВ-20.27.50-ячейка-ВЧ кл. D 25404
  Сокращенное название комплекта: Лоток BetoMax ЛВ-20.29.23-Б с РВ ячейка ВЧ кл.D (к-т) 045444

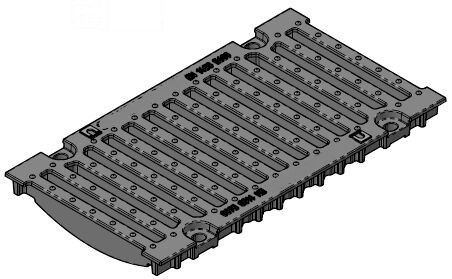

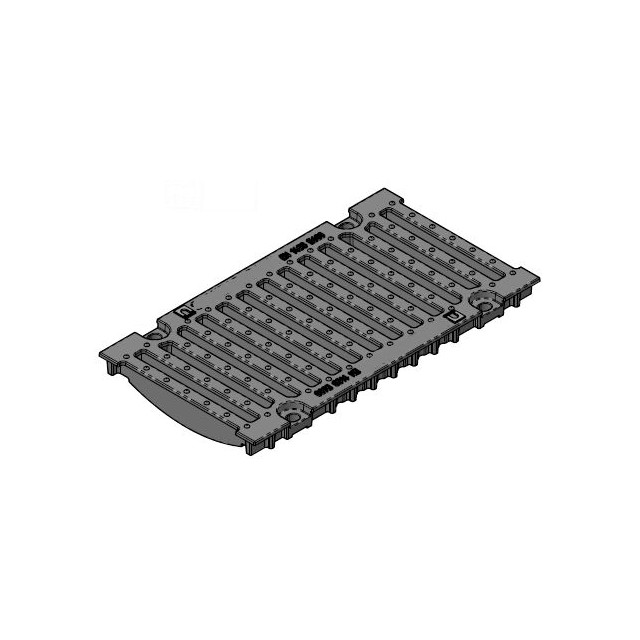

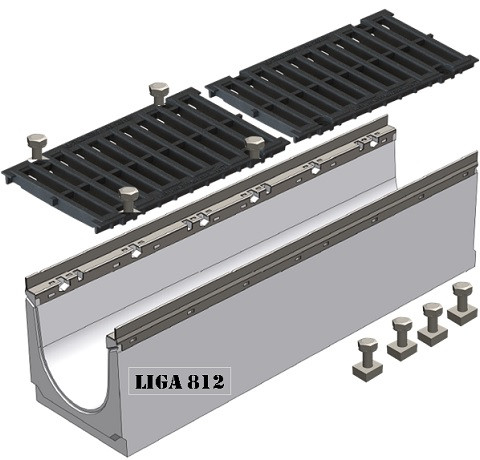

• Лоток водоотводный BetoMax ЛВ-20.29.23-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл. E (комплект)



  Увеличенное пространство водоприемных щелей делает решетку подешевле.
  Маркировка - Решетка Мах РВ-20.27.50-щель-дорожная-ВЧ кл. Е600 253051
  Сокращенное название комплекта: Лоток BetoMax ЛВ-20.29.23-Б с РВ щель ВЧД кл. Е (к-т) 045415

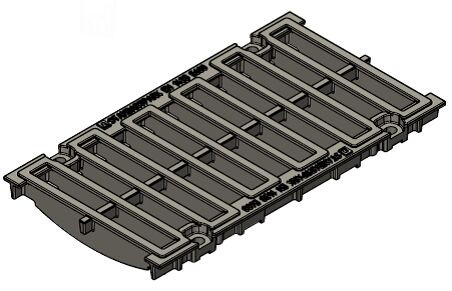

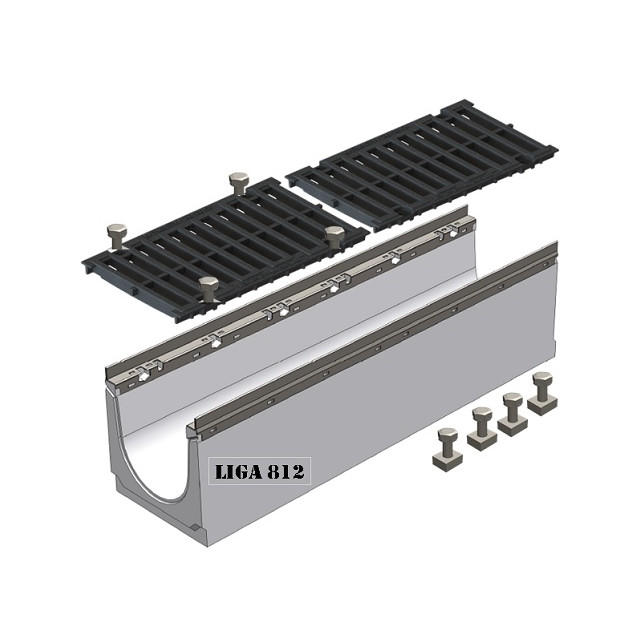

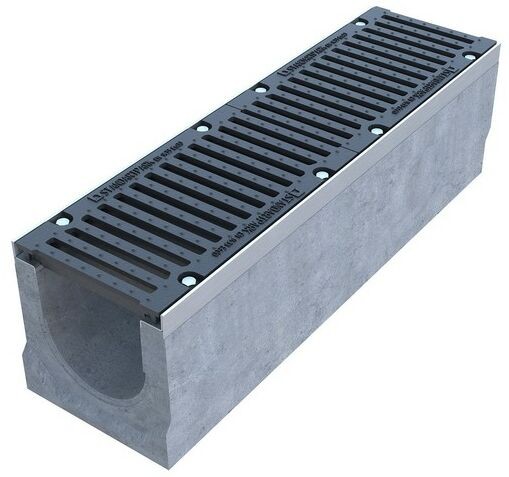

• Лоток водоотводный BetoMax ЛВ-20.29.23-Б бетонный с решёткой щелевой чугунной ВЧ кл. Е (комплект)



  Старая знакомая модель с классической решеткой, но, увы, снимается с производства в пользу дорожной.
  Маркировка - Решетка Мах РВ-20.27.50-щель-ВЧ кл. E 25305
  Сокращенное название комплекта: Лоток BetoMax ЛВ-20.29.23-Б с РВ щель ВЧ кл. Е (к-т) 04540

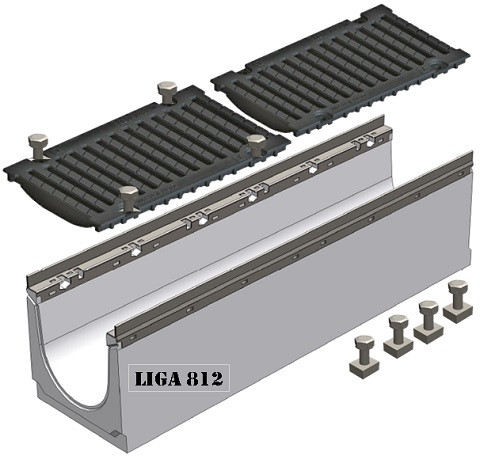

• Лоток водоотводный BetoMax ЛВ-20.29.23-Б бетонный с решёткой щелевой чугунной ВЧ кл. F (комплект)



  Если Ваш объект - военные базы или аэродромы, то это версия для Вас.
  Маркировка - Решетка Мах РВ-20.27.50-щель-ВЧ кл. F 25306
  Сокращенное название комплекта: Лоток BetoMax ЛВ-20.29.23–Б с РВ щель ВЧ кл. F (к-т) 04541

Купить бетонный лоток BetoMax ЛВ-20.29.23-Б с решеткой

Наша компания размещает звяки на производство сборной единицы и предлагает купить лоток водоотводный BetoMax ЛВ-20.29.23-Б бетонный в комплекте с чугунной решеткой в пяти возможных комбинациях, отличающихся по структуре высокопрочных решеток и, главным образом, по несущим способностям всей системы в целом. Поэтому, если дренаж предполагается в местах пешеходных зон, с нечастым наездом тяжёлого транспорта, то можно использовать желоб с настилом класса C250, и нет необходимости переплачивать за более мощные элементы покрытия. Универсальный вариант – это, без условно, класс нагрузки у чугунных решеток D400 - крепкий середнячок, уровень пожарных расчетов. Выбирайте необходимый класс с запасом, для более продолжительного срока эксплуатации.

Цена на бетонный лоток BetoMax ЛВ-20.29.23-Б с чугунными решетками зависит от объема заявки, а конечная стоимость определяется объективными факторами, такими, например, как доставка и отдаленность региона поставки материала. Детище тульских мастеров пользуется спросом во многих областях нашей страны, но бывает и так, что при щадящем ценообразовании самих лотков, грузоперевозка «съедает» значительную часть интереса к данным системам.

Обращаясь к нам, Вы получаете всю необходимую информацию о линейном водоотводе, подбор лучшего сочетания цена-качество на этапе согласования, а также сертифицированный товар, который уже более 20-ти лет служит на строительстве качественных дорог, благоустраивая гражданские и промышленные объекты каждый день…

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка DN200 и труб Ø110 - 160 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов бетонных лотков:

Также лотки BETOMAX 200 при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная обойма из 80 и более лотков)
