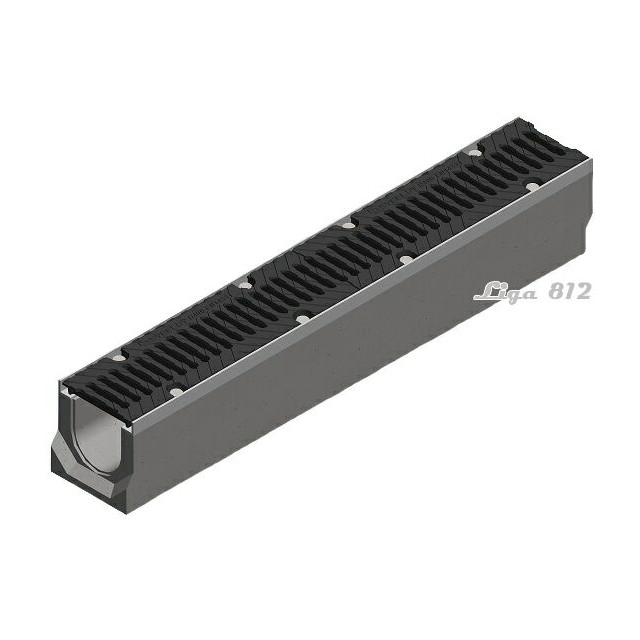

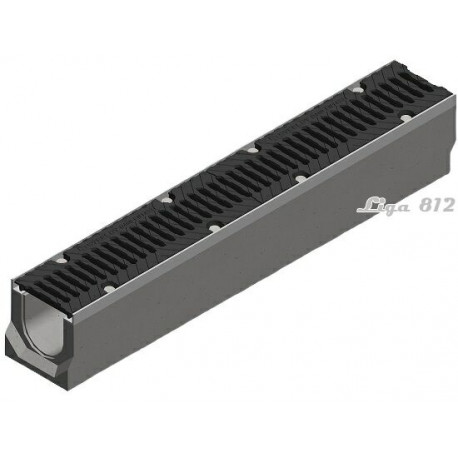

ЛВ MAXI -10.17.16 - бетонный лоток с чугунной решеткой, кл. E


Бетонный лоток MAXI DN100 H155 E600

Комплект: Лоток водоотводной MAXI -10.17.16- бетонный с решеткой водоприемной ВЧ-50 кл.Е (щелевой)

  • Размеры (ДхШхВ), мм: 1000х163х155
  • Сечение: DN100
  • Класс нагрузки: A15-E600 (до 60 тонн)
  • Форма сечения лотка: U-образная
  • Фиксация решетки: болтовое по периметру
  • Вес в сборе: 46.4 кг.
  • Артикул: 04140-м

Цена указана за комплект поставки.

Подробнее

840 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 640,00 руб

Характеристики

Название в проекты Комплект: ЛВ MAXI -10.17.16- бетонный с решеткой водоприемной ВЧ-50 кл.Е (щелевой)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон). Вибропрессование
Класс нагрузки Все классы. Основные: D400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х163/165х155
Гидравлическое сечение Ширина DN100 (100 мм), высота 120 мм.
Вес, кг 46,4
Артикул 04140-м
Проходное сечение 109 см²
Пропускная способность 6,28 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на территориях со небольшой площадью водосбора.
Особенности Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание В комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 2 фиксатора решетки.
Кол-во на паллете 22 шт.

Подробнее

Купить бетонный лоток MAXI DN100 H155 с чугунной решеткой

Типовой ливневый канал шириной гидравлического, U-образного, сечения DN100 производится с толщиной бортика 30 мм и основания 35 мм методом вибпропрессования. С характеристикой проходного сечения - 109 см², пропускная способность канала составляет 6,28 литра в секунду, при уклоне 0,5% или 5 мм на 1 метр длины водоотвода.

Наша компания предлагает купить комплект: ЛВ MAXI -10.17.16- бетонный с решеткой водоприемной ВЧ-50 кл.Е (щелевой) для строительства линейного дренажа в местах с небольшой площадью водосбора, с высокими механическими нагрузками на дорожное полотно. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость бетонного лотка с чугунной решеткой формируется на основании общего счета. Дополнительно, для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и другие доборные элементы.

Области применения

Класс C250Класс D400Класс E600

Класс C250 (250 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.

Для каскадного способа построения водосточной линии, лотки серии MAXI могут быть изготовлены высотой от 55 до 255 мм с шагом в 5 мм. Но, при толщине основания 35 мм, оптимальным будут решения с переходами в 20-25 мм. Возможно изготовление данной модели с вертикальным водоотводом, с выпуском под трубу диаметром 110 мм.

Комплект поставки

  • Бетонный лоток B45 длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм) - 1 шт.
  • Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую структуру, под нагрузки класса E600 - 2 шт.
  • Крепежный комплект М10 (болт+гайка квадрат), для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 8 шт. (расход: 1 решетка = 4 фиксатора).

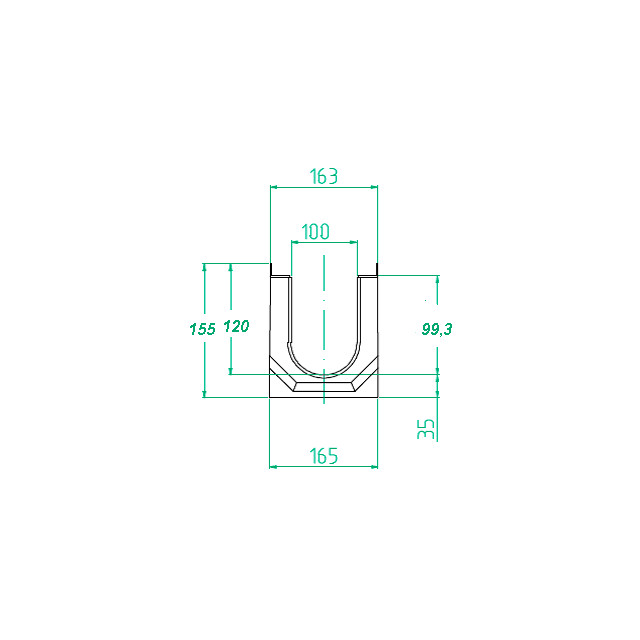

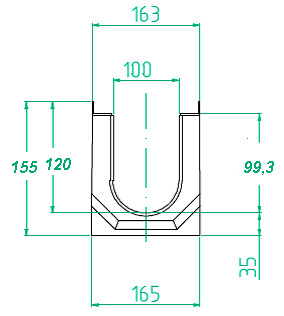

Чертежный вид лотка ЛВ MAXI -10.17.16

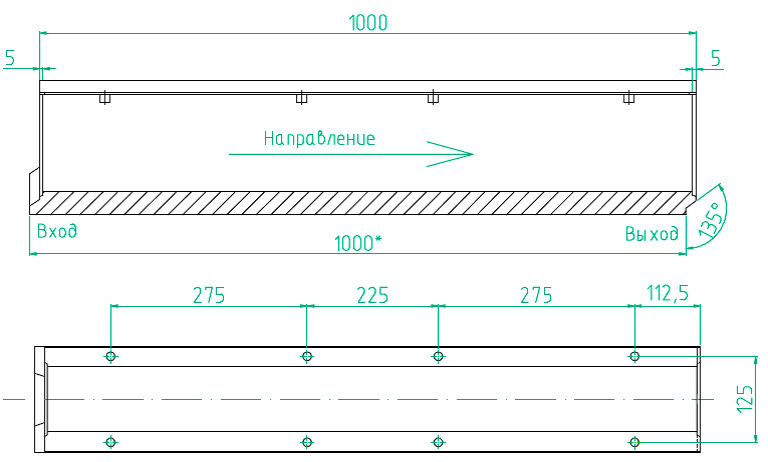

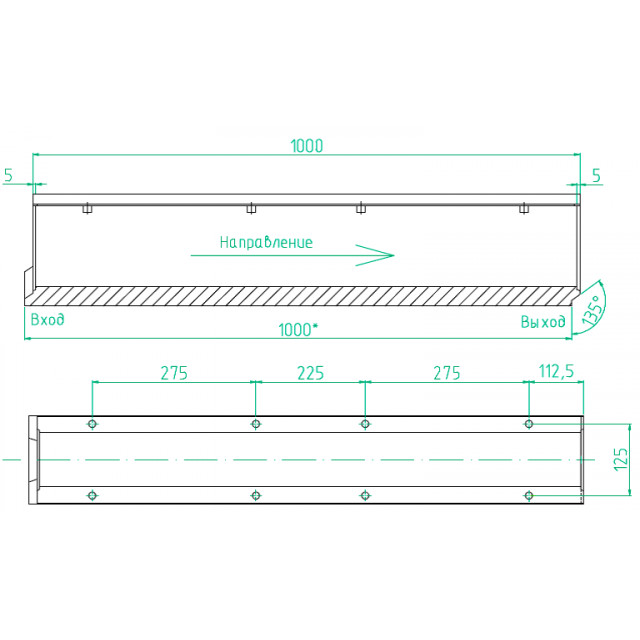

Чертеж лотка MAXI DN100 H155Чертеж лотка MAXI DN100 H155, вид спереди и сверху
