Бетонный лоток BetoMax DN200 H435

Купить бетонный лоток BetoMax ЛВ-20.29.43-Б c чугунными решетками

Наша компания предлагает купить лоток водоотводный BetoMax ЛВ-20.29.43-Б с решеткой щелевой чугунной ВЧ, кл. D и E для организации поверхностного дренажа в местах с большой площадью водосбора. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка серии DN200 формируется на основании комплектации сисетмы и общего счета. Дополнительно для этих конструкций можно приобрести бетонный дождеприемник, пескоуловитель и водоприемные решетки.

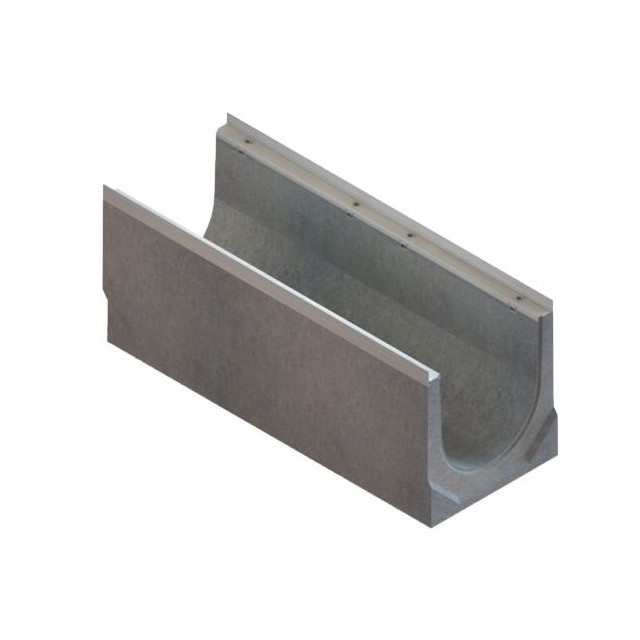

Крупный дренажный водосточный канал шириной гидравлического сечения 200 мм, U-образной формы проходного сечения, производится с толщиной бортика 42,5 мм, основания 60 мм методом вибпропрессования. С характеристикой проходного сечения - 490 см², пропускная способность канала составляет 29,0 литра в секунду при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода.

Лоток из фибробетона BetoMax DN200 H435 находит свое применение в местах , где возможно интенсивное движение автотранспорта, с наездом на дренажную линию водоотвода.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.

Бетонный желоб для водоотвода BetoMax DN200 может быть выполнен в каскадном исполнении, с шагом высоты 5 мм. Полная обойма каскадов сотсоит из 80-ти типоразмеров в диапазоне высоты от 210 до 610 мм. Для создания линии уклонов по дну основания можно использовать серию лотков с переменным сечением 05% (5 мм на 1 пог. метр). В этом случае набор каналов может насчитывать так же из 80 возможных, с подключением прямых лотков, для увеличения ветки ливневки. Дополнительно, предлагается опция – вертикальный водослив (водоотвод) с выпуском под трубу 160-ого диаметра.

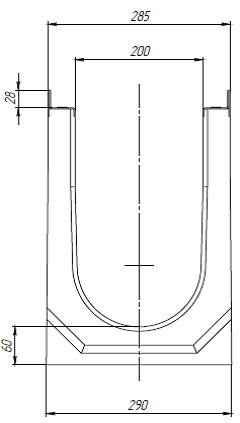

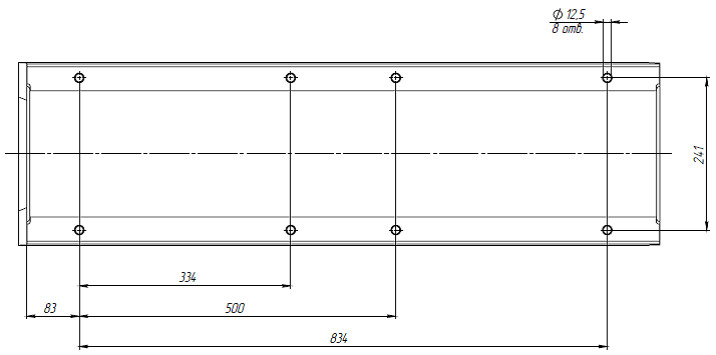

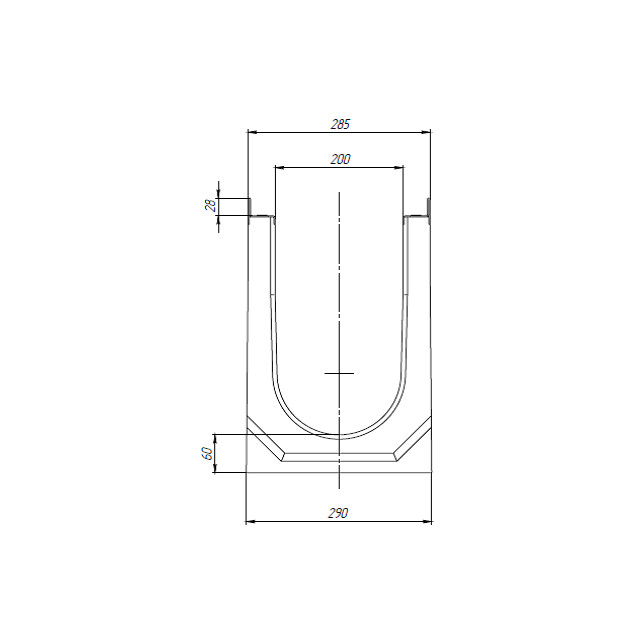

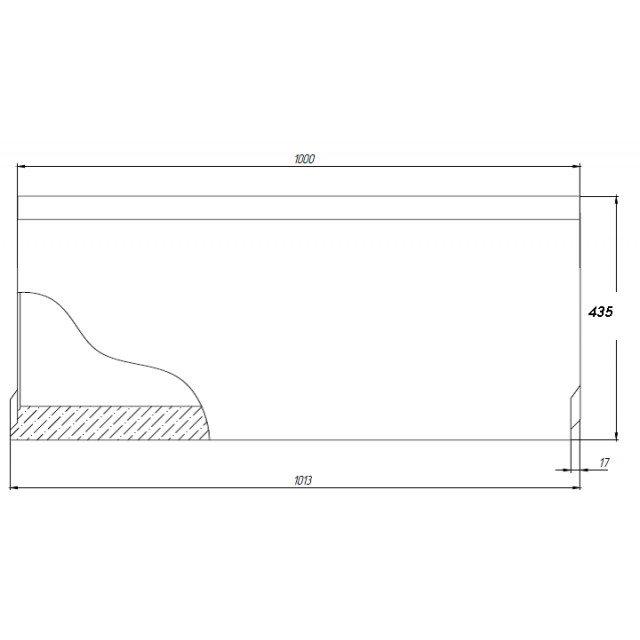

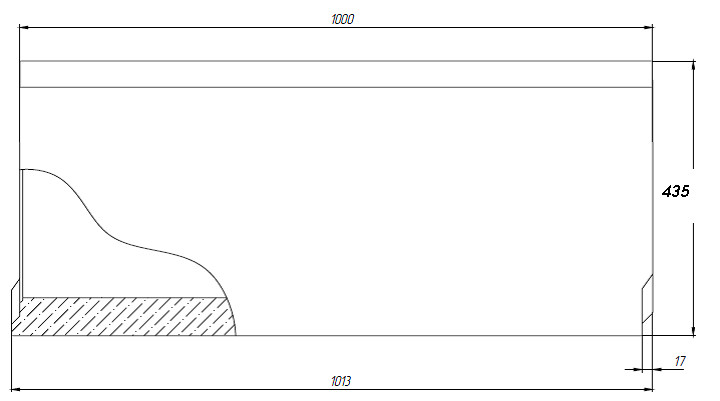

Чертежный вид лотка BetoMax DN200 H435

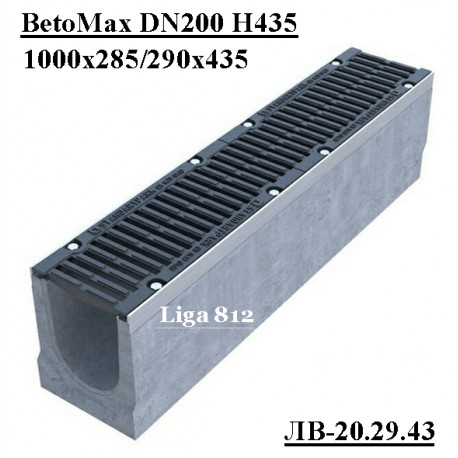

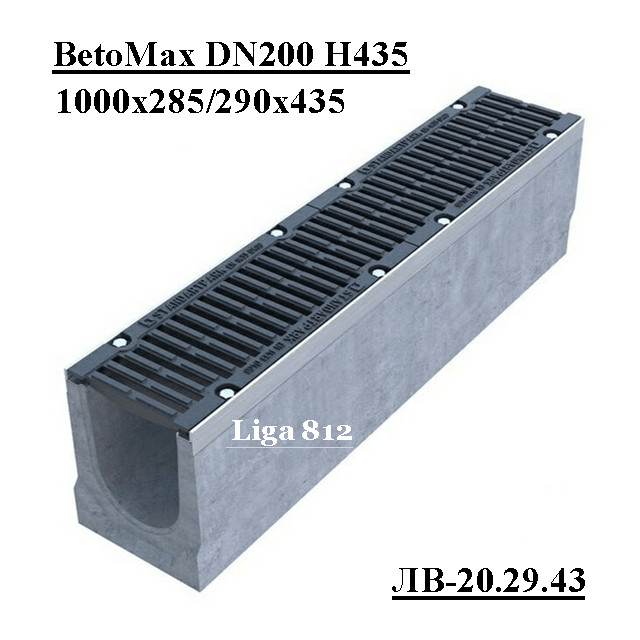

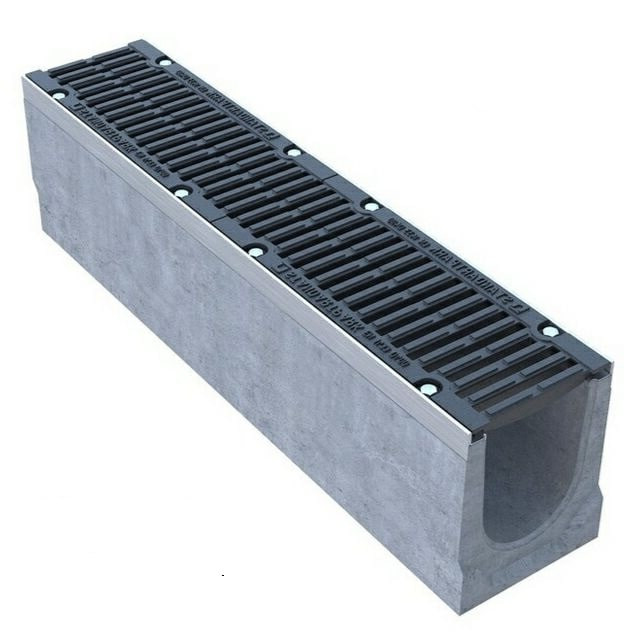

Бетонные водоотводы BetoMax DN200 H435 могут поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный канал.

Комплект поставки

• Бетонный лоток B35 (фибробетон) длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм) - 1 шт.
• Ррешетки длиной 0,5 метра из высокопрочного чугуна марки ВЧ-50, имеющие щелевую, двухрядную структуру - 2 шт.
• Крепежный комплект М12 (Болт М12*40 ГОСТ 7805-70 + Гайка М12 DIN 557 квадрат) для фиксации решетки к лотку ПО ПЕРИМЕТРУ (4 шт. на одну решетку / 8 шт. на лоток).

Варианты решеток для BetoMax ЛВ-20.29.43

Лоток водоотводный BetoMax ЛВ-20.29.43-Б бетонный с решёткой щелевой чугунной "протектор" ВЧ кл.D (комплект) 045624

ВЧЩПр4
класс нагрузки D400
Лоток с такой решеткой имеет артикул 045624

Лоток водоотводный BetoMax ЛВ-20.29.43-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл.E (комплект) 045615

Щелевая Дорожная
класс нагрузки E600
Лоток с такой решеткой имеет артикул 045615

Лоток водоотводный BetoMax ЛВ-20.29.43-Б бетонный с решёткой щелевой чугунной ВЧ кл.Е (комплект) 04560

Щелевая
класс нагрузки E600
Комплект с такой решеткой имеет артикул 04560

Характеристики и цены

Артикул	Типоразмер / Наименование	Класс нагрузки	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Цена за комплект
4560	Лоток водоотводный BetoMax ЛВ-20.29.43-Б бетонный 4560	А,B,C,D,E,F	1000	285/290	435	121,8	9 714 руб.
045624	Лоток BetoMax ЛВ-20.29.43-Б с РВ щель ВЧЩПр4 кл. D (к-т) 045424	D400	1000	285/290	435	139,7	-
045615	Лоток BetoMax ЛВ-20.29.43-Б с РВ щель ВЧД кл.Е (к-т) 045615	E600	1000	285/290	435	141,9	-
04560	Лоток BetoMax ЛВ-20.29.43-Б с РВ щель ВЧ кл.Е (к-т) 04560	E600	1000	285/290	435	143,0	-

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN200 H435 и труб Ø110 - 160 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN200:

Также лотки BETOMAX при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная линейка из 80-ти желобов).
