Лоток BetoMax ЛВ-16.25.31

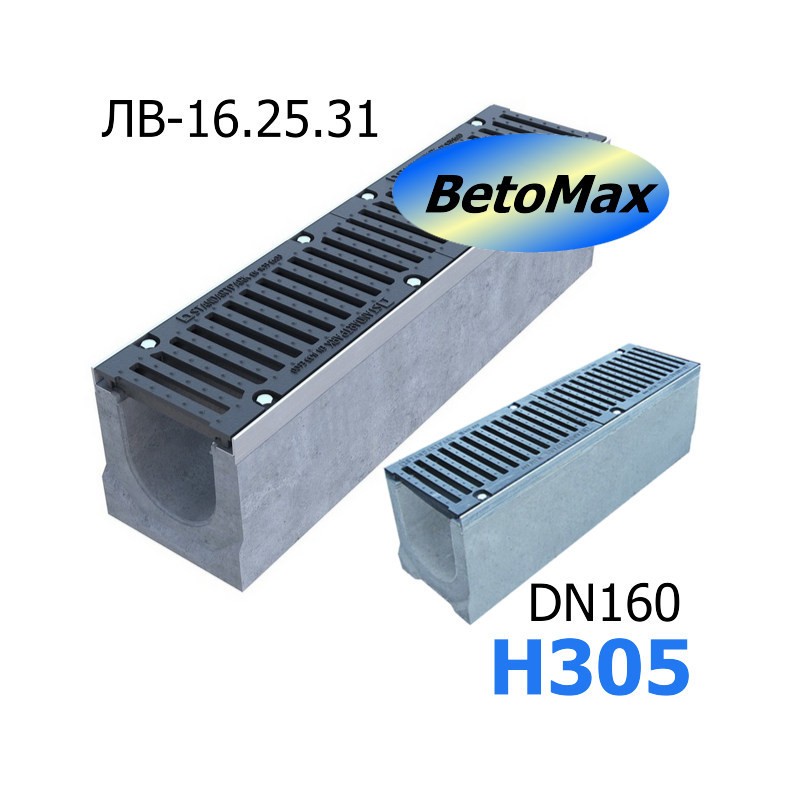

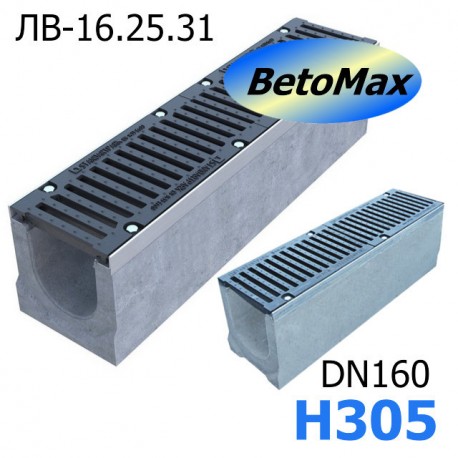

Лоток BetoMax DN160 H305 c чугунными решетками

Самый большой лоток ливневый бетонный среди каналов с шириной гидравлического сечения DN160 (160 мм), который производится с параметрами внешней высоты H305 (305 мм) - бетонный лоток BetoMax ЛВ-16.25.31, способен пропускать до 20,3 литров в секунду (при уклоне 5 мм на один метр своей длины). В случае каскадного построения может быть последней, завершающей ступенью в линии.

Большая высота лотка позволяет применять его для поверхностного водоотвода пешеходных и проезжих зон с повышенной площадью водосбора. Бетонный лоток применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов.

Если необходимо организовать поверхностный водоотвод с применением желобов с внутренним уклоном (переменным сечением), то бетонный лоток BetoMax ЛВ-16.25.31 закладывается первым в общей обойме дренажных каналов с уклоном. BetoMax DN160 H305 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом варианте исполнения артикул изделия - 0430009.

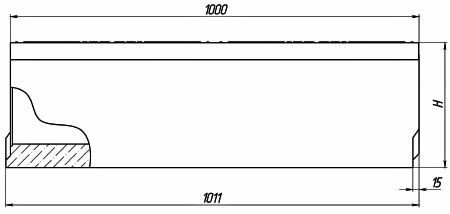

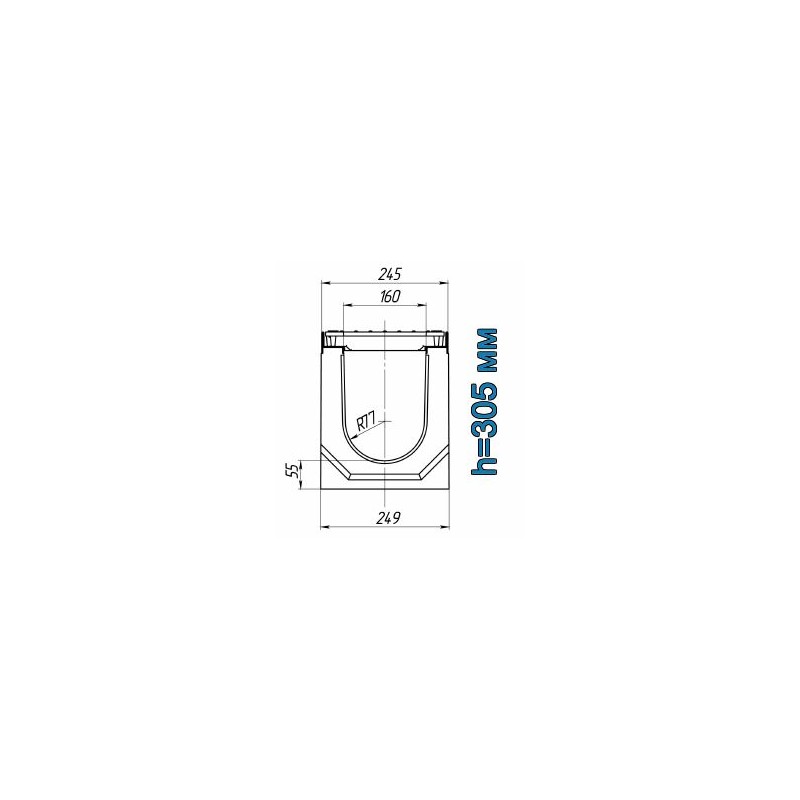

Чертежный вид лотка BetoMax DN160 H305

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.

Комплектация

Лотки BetoMax отпускаются только в комплекте с чугунными решетками!

Лотки водоотводные бетонные БетоМакс поставляются в сборе с чугунными решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, можно выбрать водоприемную чугунную решетку нужного класса и типа.

В комплекте: 1 лоток бетонный, 2-е чугунные решетки решетки из высокопрочного чугуна длиной 500 мм, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 8 сборных болтов для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на один погонный метр комплекта).

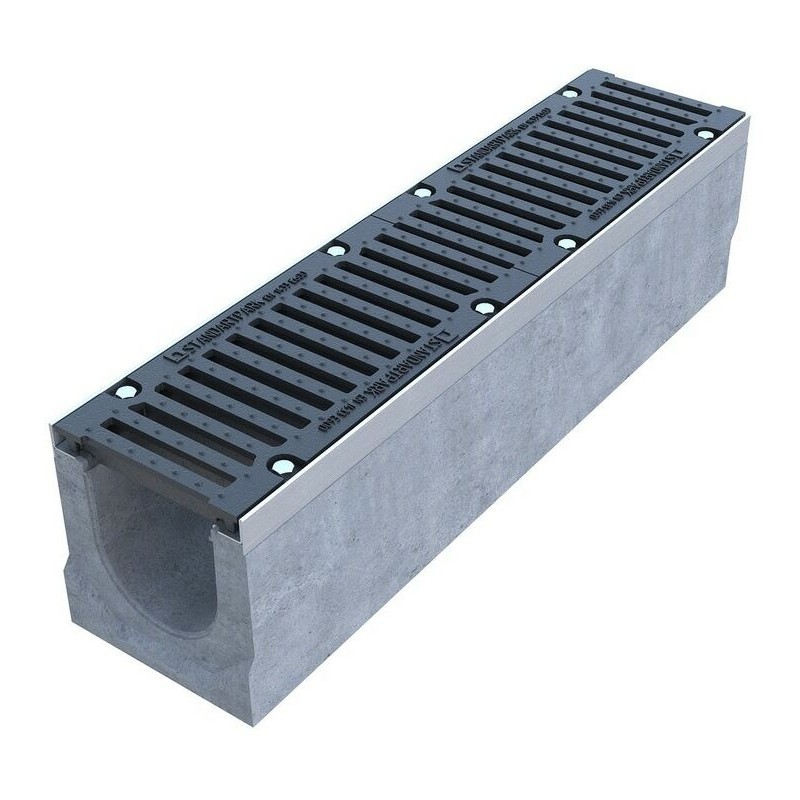

Решетки в комплекте с лотком

Лоток водоотводный BetoMax ЛВ-16.25.31-Б бетонный с решёткой щелевой чугунной ВЧ кл. Е (комплект) 04300

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04300

Цена на бетонный лоток с чугунной решеткой указана розничная за комплект кл. E600 с учетом НДС!

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN160 H305 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN160:

Также лотки BetoMax при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
