Max РВ-20.27.50-щель-ВЧ кл.F - чугунная водоприемная решетка
> Водоотвод>Ливневые решетки>Решетки чугунные>Чугунная решетка MAX DN200 F900 щелевая

Решетка водоприемная Max В-20.27.50 щелевая чугунная ВЧ, кл. F 25306 Увеличить

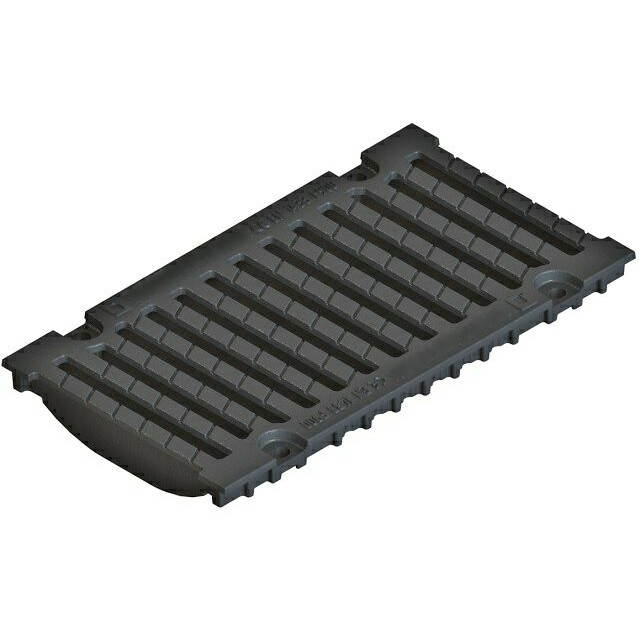

Чугунная решетка MAX DN200 F900 щелевая

Решетка водоприемная Max В-20.27.50 щелевая чугунная ВЧ, кл. F 25306

  • Размеры (ДхШхВ), мм: 500х272х28/57
  • Для лотков сечением: DN200
  • Класс нагрузки: D400-F900 (до 90 тонн)
  • Вес: 15.81 кг.
  • Артикул: 25306
  • Материал: высокопрочный чугун ВЧ-50
  • Фиксация: болтами по периметру в 4-х местах
  • Назначение: системы водоотвода для тяжелых нагрузок.

Цена указана за штуку.

Подробнее

690 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

7 904,00 руб

Характеристики

Название в проекты РВ-20.27.50-ВЧ-Щ6-ЛВ или Решетка Мах РВ-20.27.50-щель-ВЧ кл. F
Материал Высокопрочный чугун марки ВЧ-50
Класс нагрузки D400-F900 (до 90 тонн)
Размеры (ДхШхВ), мм 498х272х28/61
Гидравлическое сечение Для лотков и каналов DN200
Вес, кг 15.81
Артикул 25306
Области применения Дороги с большим трафиком движения, промзоны, базы, аэродромы
Особенности Болтовое крепление по периметру (4 винта на 1 решетку).
Примечание Может использоваться для системы лотков BetoMax
Кол-во на паллете 72 шт., паллета 1,2х0,8х1

Подробнее

Решетка Мах РВ-20.27.50-щель-ВЧ кл. F 25306

Завершает серию самая мощная чугунная решетка для тяжелых нагрузок, которую используют в комплекте с усиленными бетонными лотками DN200класса нагрузки F900. Маркировка решетки - РВ-20.27.50-ВЧ-Щ6-ЛВ, что соответствует другому названию номенклатуры Мах РВ-20.27.50-щель-ВЧ кл. F. Предназначена для эксплуатации в зонах высоких механических нагрузок на дорожное полотно. Такой настил используют, конечно, в первую очередь, на организации ливневой канализации военных баз, аэродромов. Максимально возможные несущие характеристики востребованы и на участках прямого попадания колесами большегрузных грузовиков на дренажную систему, например, у ворот или пандусов.

Выполнена РВ-20.27.50-ВЧ-Щ6-ЛВ из высокопрочного чугуна марки ВЧ-50 ГОСТ 7293-85, имеет однорядную структуру в 13 продольных щелей, суммарная площадь всех щелей составляет 486 см. кв. Согласно ГОСТ 26645-85 для отливки от 10 до 40 кг 9 класса точности отклонение фактической массы от номинальной может составлять до 8%. Для фиксации к дренажным водоотводящим желобам предусмотрены посадочные места под болтовое крепление, в 4-х точках по периметру. Система болтов и гайки - М12, расход: 1 решетка = 4 крепежа.

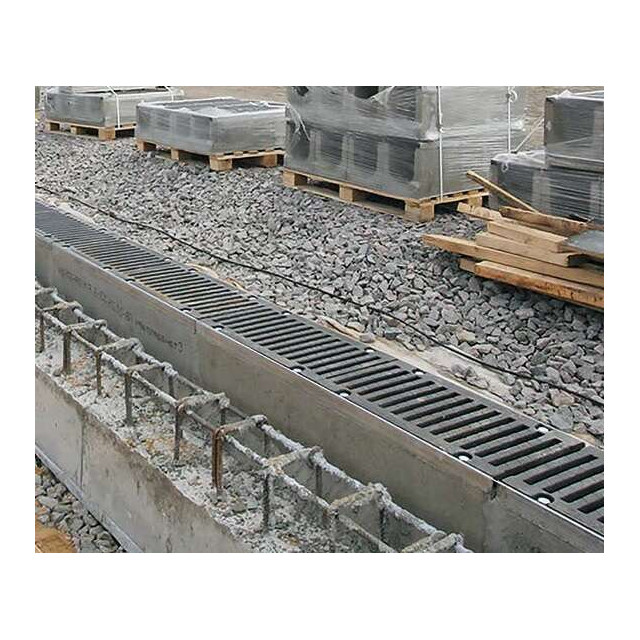

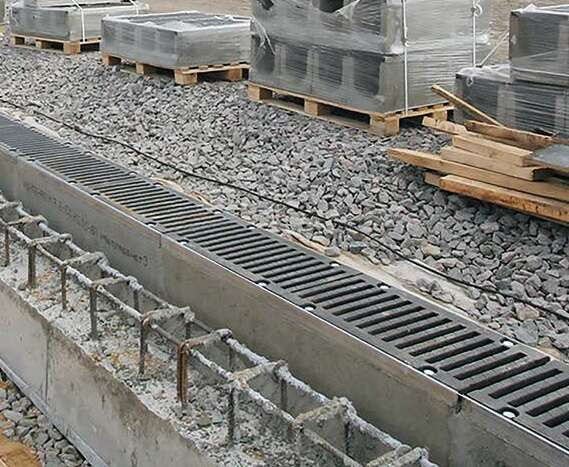

Чугунные решетки Мах РВ-20.27.50-щель-ВЧ кл. F с лотками

Наша компания предлагает купить необычную, может быть не очень популярную в массовых запросах, чугунную решетку, тип "Решетка Мах РВ-20.27.50-щель-ВЧ кл. F 25306". Отличные показатели водопропускных щелей конструкции сочетаются в комплекте с бетонными или полимербетонными водоотводными лотками, пескоуловителями соответствующего класса нагрузки. Цена решетки указана рекомендованная заводом-производителем, а итоговая стоимость зависит от общего объема заявки и доукомплектации системы в целом. Мы поставляем элементы поверхностного водоотвода на объект дорожного строительства, в любой регион страны.

Области применения

Каждая решетка рассчитана на определенный класс нагрузки и классифицируются согласно её применению. Чугунная решетка РВ-20.27.50-ВЧ-Щ6-ЛВ разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс C250Класс D400Класс E600Класс F900

Класс C250 (250 kN) - F900 (900 kN) до 90 тонн на м. кв.

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Автомобильные дороги с высокой интенсивностью движения.
    Военные базы и аэродромы.

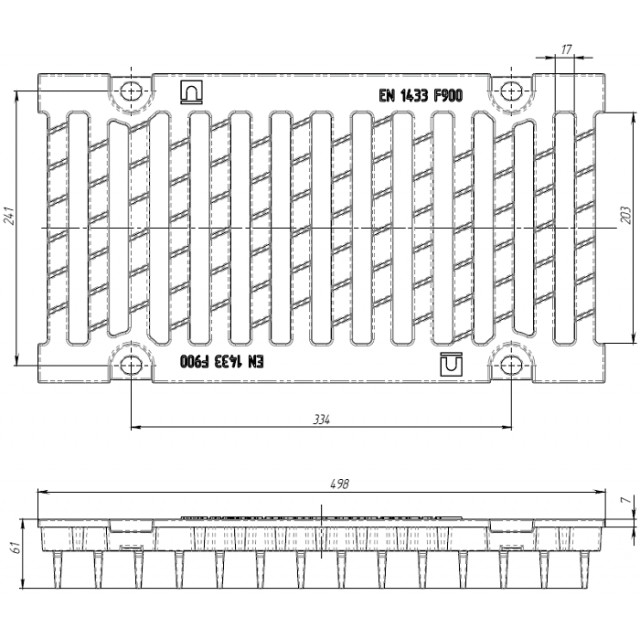

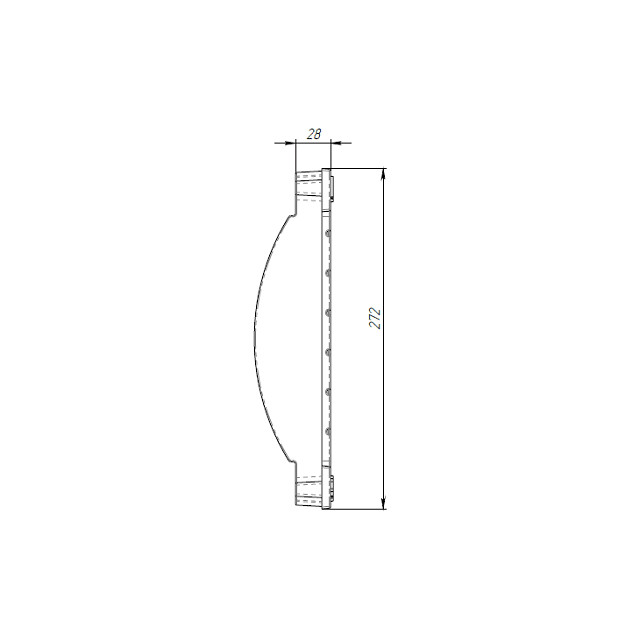

Чертежный вид решетки

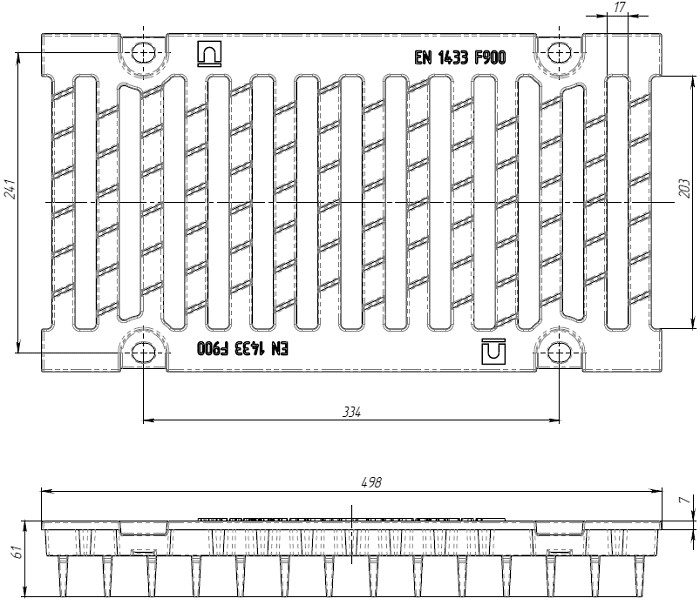

Чертеж чугунной решетки РВ-20.27.50-ВЧ-Щ6-ЛВЧертеж решетки Мах РВ-20.27.50-щель-ВЧ кл. F 25306
