Max РВ-20.27.50 щелевая дорожная чугунная решетка ВЧ, кл. E
> Водоотвод>Ливневые решетки>Решетки чугунные>Чугунная решетка MAX DN200 Е600 щелевая

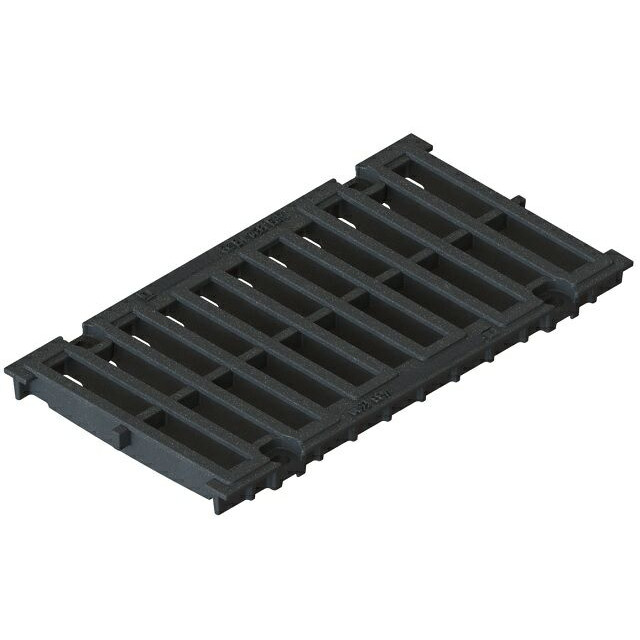

Решетка водоприемная РВ-20.27.50 щелевая дорожная чугунная ВЧ, кл. E 253051 Увеличить

Чугунная решетка MAX DN200 Е600 щелевая

Решетка водоприемная РВ-20.27.50 щелевая дорожная чугунная ВЧ, кл. E 253051

  • Размеры (ДхШхВ), мм: 500х272х28/50
  • Для лотков сечением: DN200
  • Класс нагрузки: D400-E600 (до 60 тонн)
  • Вес: 9,82 кг.
  • Артикул: 253051
  • Материал: высокопрочный чугун ВЧ-50
  • Фиксация: болтами по периметру в 4-х местах
  • Назначение: системы водоотвода для тяжелых нагрузок.

Цена указана за штуку.

Подробнее

690 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 275,00 руб

Характеристики

Название в проекты РВ-20.27.50-ВЧ-ЩД5-ЛВ или Решетка Мах РВ-20.27.50-щель-дорожная-ВЧ кл. Е
Материал Высокопрочный чугун марки ВЧ-50
Класс нагрузки C250-D400 (до 25 тонн)
Размеры (ДхШхВ), мм 498х272х28/50
Гидравлическое сечение Для лотков и каналов DN200
Вес, кг 9,82
Артикул 253051
Области применения АЗС, дороги с большим трафиком движения, промзоны
Особенности Болтовое крепление по периметру (4 винта на 1 решетку).
Примечание Может использоваться для системы лотков BetoMax
Кол-во на паллете 98 шт., паллета 1,2х0,8х1

Подробнее

Решетка Мах РВ-20.27.50-щель-дорожная-ВЧ кл. Е600 253051

Относительно недавно появившаяся в арсенале водоприёмная решетка с маркировкой РВ-20.27.50-ВЧ-ЩД5-ЛВ на замену ставшей даже фотомоделью на пространствах инета старой доброй РВ-20.27.50-ВЧ-Щ5-ЛВ. Щелевое пространство в переплетении ребер жесткости стало побольше, водопропускные способности получше, экономия материала на лицо. Стало ли лучше, покажет время, которое заставляет идти на компромиссы. Испытания не выявили никаких отклонений от несущих характеристик по EN1433, соответствуют классу нагрузки E600. А значит, запас прочности у предыдущей версии все-таки был.

Решетку используют в комплекте с усиленными водоотводными бетонными лотками серии BetoMax DN200. Предназначена для эксплуатации в зонах высоких динамических нагрузок. Выполнена РВ-20.27.50-ВЧ-ЩД5-ЛВ из высокопрочного чугуна марки ВЧ-50 ГОСТ 7293-85, имеет 2-х рядную структуру в 11 продольных щелей в каждом ряде, а суммарная площадь всех щелей составляет, внимание, 840 см. кв.!!! Согласно ГОСТ 26645-85 для отливки от 4 до 10 кг 9 класса точности отклонение фактической массы от номинальной может составлять до 10%. Для фиксации к дренажным водоотводящим каналам предусмотрены посадочные места под болтовое крепление, в 4-х точках по периметру. Система болтов и гайки - М12, расход: 1 решетка = 4 крепежа.

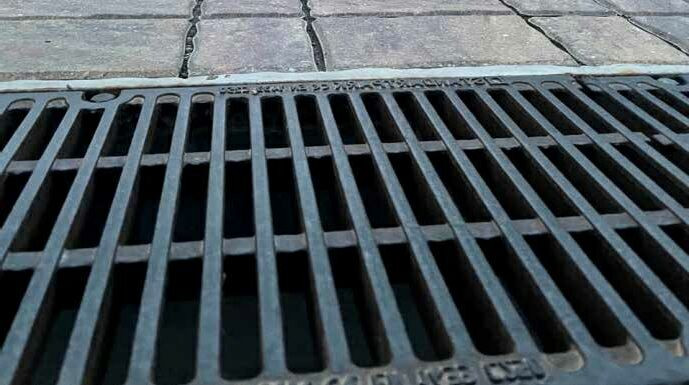

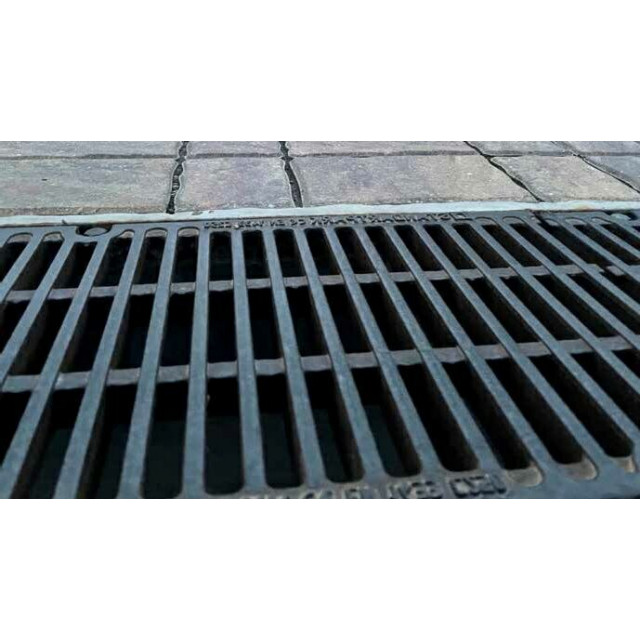

Чугунные решетки MAX 200 Е600 щель

Наша компания предлагает купить актуальную версию чугунной решетки, тип конструктивно интересную модель с высоким КПД водопоглощения, тип - Решетка Мах РВ-20.27.50-щель-дорожная-ВЧ кл. Е600 253051, с оптимальным бюджетом, для построения ливневой канализации в комплекте с пластиковыми, бетонными или полимербетонными лотками, пескоуловителями. Цена решетки указана рекомендованная заводом-производителем, а итоговая стоимость зависит от общего объема заявки и доукомплектации системы в целом. Мы доставим элементы водоотвода на объект дорожного строительства в любой регион страны.

Области применения

Каждая решетка рассчитана на определенный класс нагрузки и классифицируются согласно её применению. Чугунная решетка РВ-20.27.50-ВЧ-ЩД5-ЛВ разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс C250Класс D400Класс E600

Класс С250 (250 kN) - E600 (600 kN) до 60 тонн/м. кв.

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

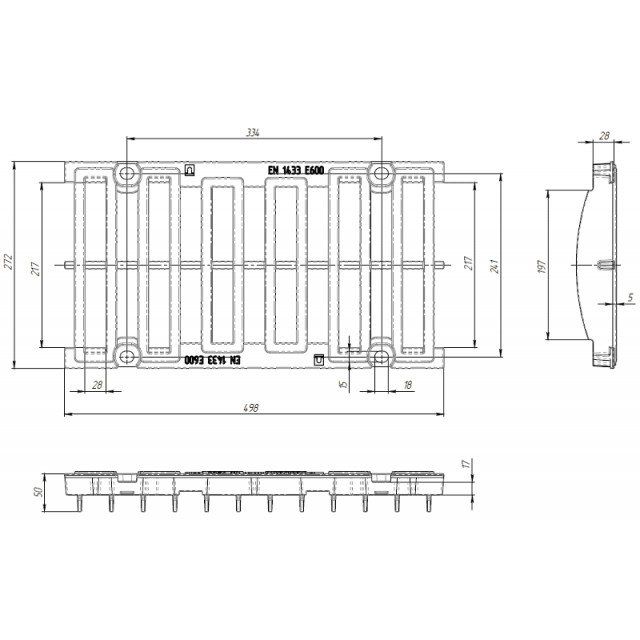

Чертежный вид решетки

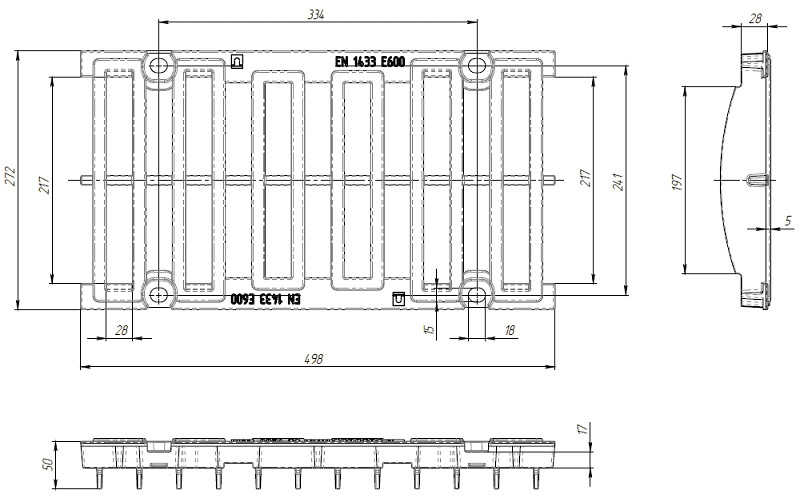

Чертеж чугунной решетки РВ-20.27.50-ВЧ-ЩД5-ЛВ
