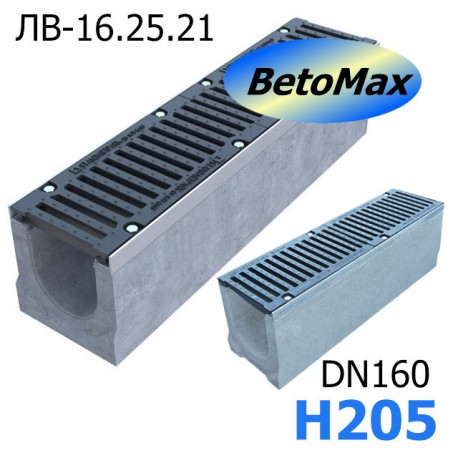

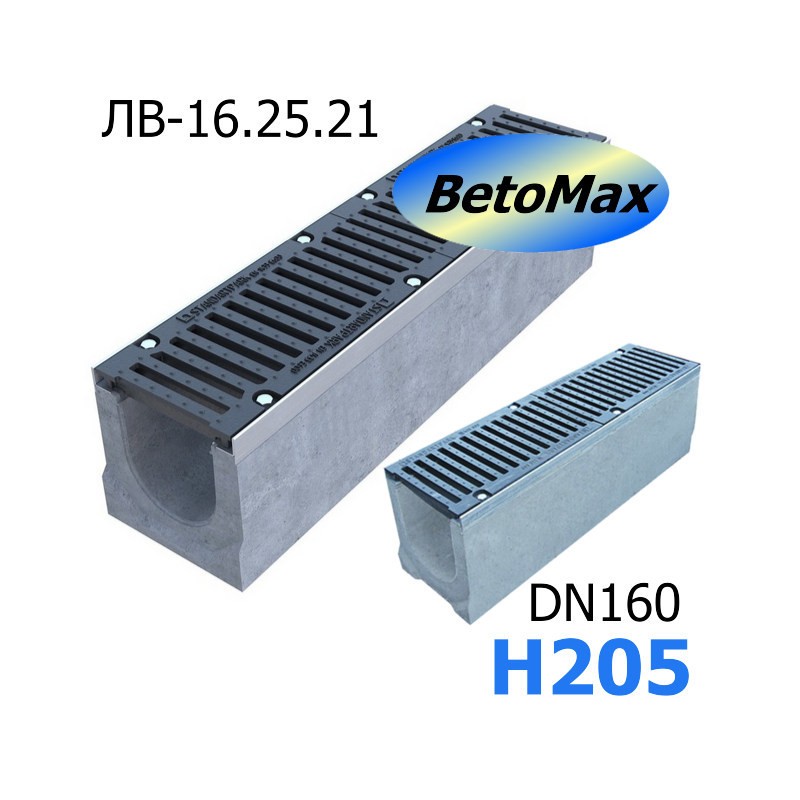

Лоток BetoMax ЛВ-16.25.21

Лоток BetoMax DN160 H205 c чугунными решетками

Открывает серию усиленных бетонных желобов для отвода воды имеющих ширину гидравлического сечения DN160 (160 мм) – лоток бетонный с чугунной решеткой BetoMax ЛВ-16.25.21 с габаритной высотой H205 (205 мм). Данный канал способен пропускать до 7,7 литров воды в секунду при естественном уклоне 0,5% или 5 мм. на 1 метр длины канала, применяется для организации «ливневки» на АЗС, промышленных зонах, а также в дорожном строительстве.

При построении поверхностного водоотвода с применением желобов с уклоном (внутренним уклоном) или при необходимости выстроить систему каскадов, бетонный лоток BetoMax ЛВ-16.25.21 встанет первым номером в общую линейку дождеприемных каналов.

Дренажный канал BetoMax DN160 H205 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом случае артикул изделия – 0434009.

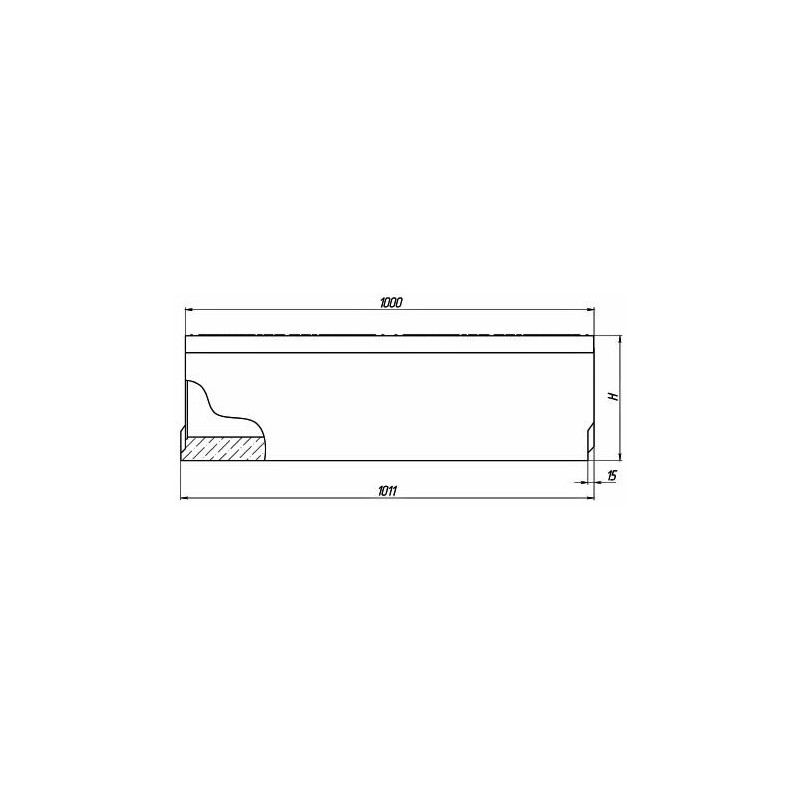

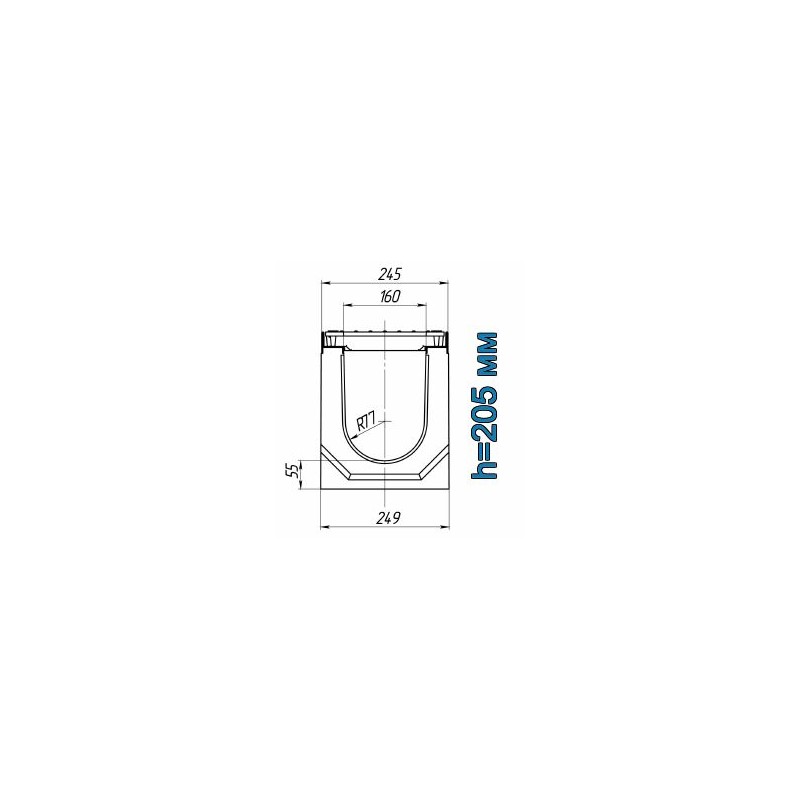

Чертежный вид лотка BetoMax DN160 H205

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.

Комплектация

Лотки BetoMax отпускаются только в комплекте с чугунными решетками!

Лотки водоотводные бетонные БетоМакс поставляются в сборе с чугунными решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, можно выбрать водоприемную чугунную решетку нужного класса и типа.

В комплекте: 1 лоток бетонный, 2-е чугунные решетки решетки из высокопрочного чугуна длиной 500 мм, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 8 сборных болтов для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на один погонный метр комплекта).

Решетки в комплекте с лотком

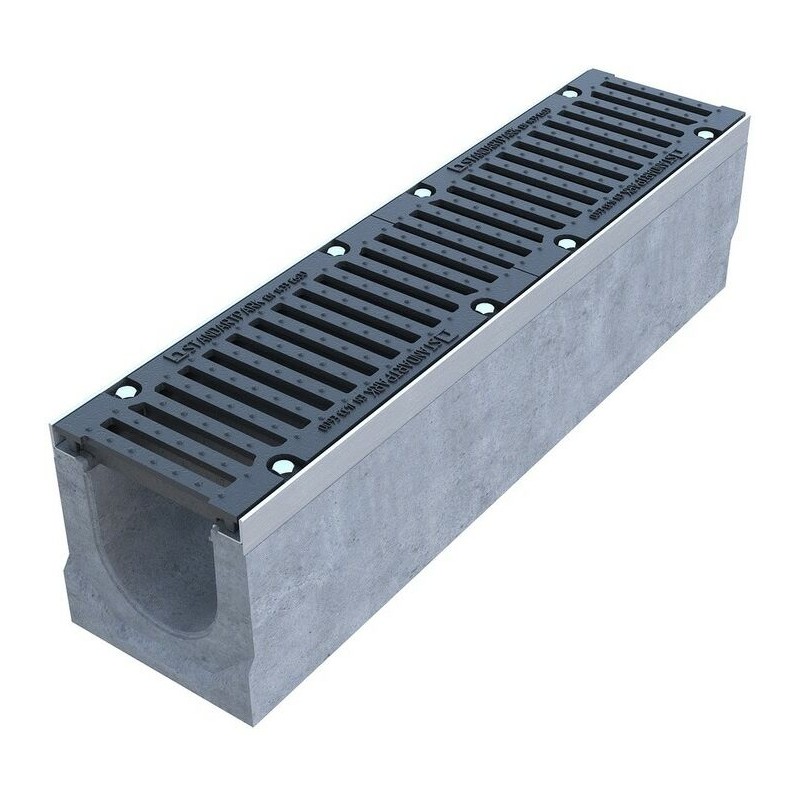

Лоток водоотводный BetoMax ЛВ-16.25.21-Б бетонный с решёткой щелевой чугунной ВЧ кл. Е (комплект) 04340

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04340

Цена на бетонный лоток с чугунной решеткой указана розничная за комплект кл. E600 с учетом НДС!

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN160 H205 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN160:

Также лотки BetoMax при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
