Решетка водоприемная Max РВ-20.27.50 ячеистая чугунная ВЧ, кл. D

Увеличить

Чугунная решетка MAX DN200 D400 ячеистая

Артикул

Решетка водоприемная Max РВ-20.27.50 ячеистая чугунная ВЧ, кл. D

Размеры (ДхШхВ), мм: 500х272х28/34
Для лотков сечением: DN200
Класс нагрузки: C250-D400 (до 40 тонн)
Вес: 10,3 кг.
Артикул: 25404
Материал: высокопрочный чугун ВЧ-50
Фиксация в лотке: болтами по периметру в 4-х местах
Тротуары, парковки, АЗС, дороги с высокой интенсивностью движения.

Цена указана за штуку.

Подробнее

460 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

4 900,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

Решетка :

Для лотков и каналов :

Структура решетки :

Длина решётки (мм) :

Ширина решётки (мм) :

Характеристики

Название в проекты	Решетка РВ-20.27.50-ВЧ-Я4-ЛВ или Решетка Max РВ-20.27.50-ячейка-ВЧ кл. D
Материал	Высокопрочный чугун марки ВЧ-50
Класс нагрузки	C250-D400 (до 40 тонн)

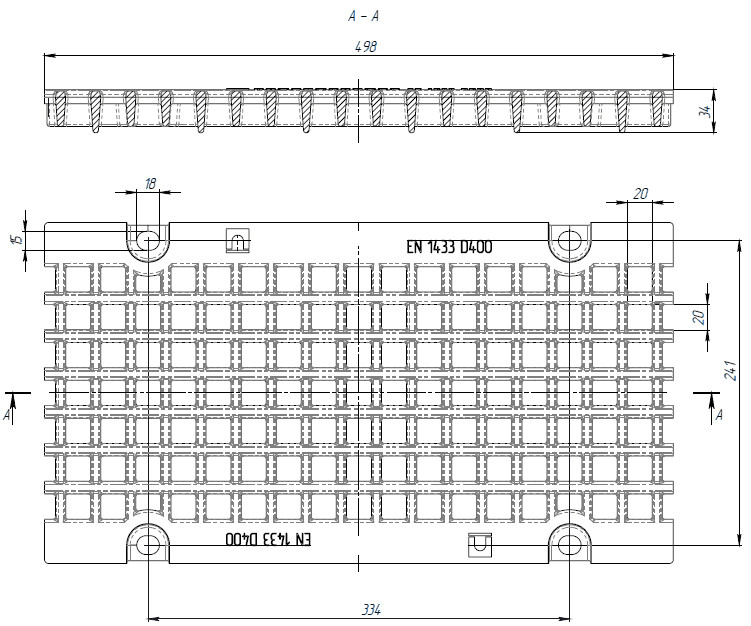

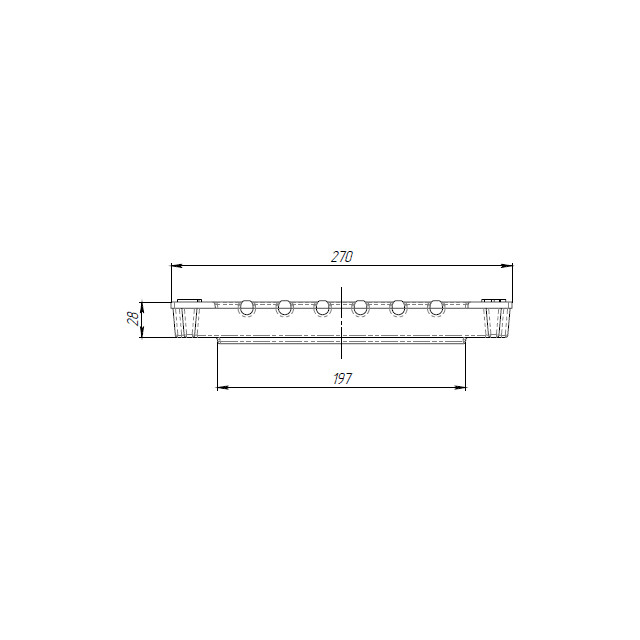

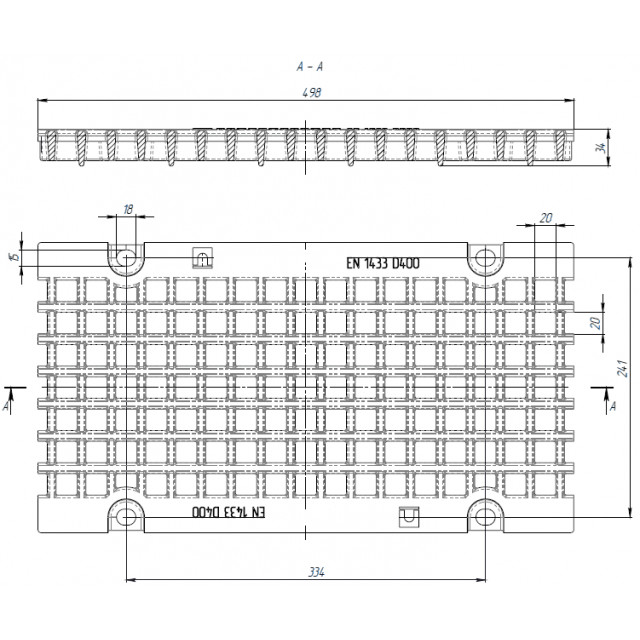

Размеры (ДхШхВ), мм	498х272х28/34
Гидравлическое сечение	Для лотков и каналов DN200
Вес, кг	10,3
Артикул	25404
Области применения	АЗС, дороги с повышенной интенсивностью движения, промзоны
Особенности	Болтовое крепление по периметру (4 винта на 1 решетку).
Примечание	Может использоваться для системы лотков BetoMax
Кол-во на паллете	98 шт., паллета 1,2х0,8х1

Подробнее

Решетка Max РВ-20.27.50-ячейка-ВЧ кл. D 25404

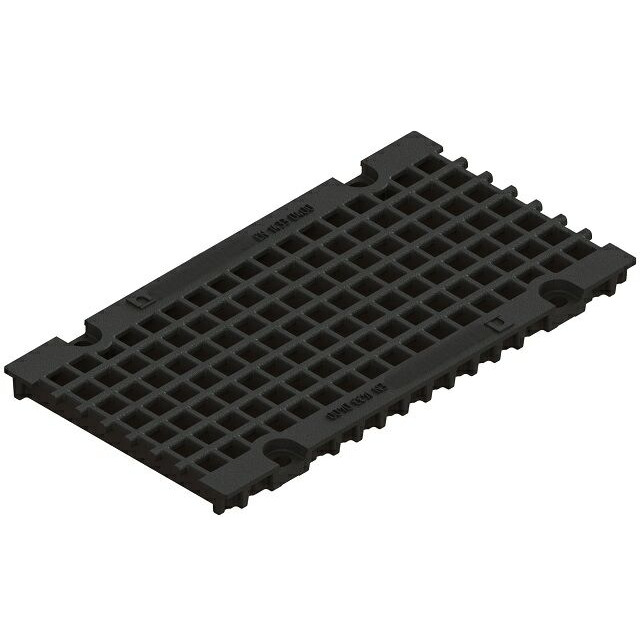

Типоразмер водоприёмной чугунной решетки с маркировкой - Решетка РВ-20.27.50-ВЧ-Я4-ЛВ с единственным рисунком в семействе, в виде переплетения чугунных полос, образующих ячейки. Такой ячеистый настил лучше щелевых представителей защищает от попадания во внутрь сточной канализации опадающей листвы в ненастную осеннюю пору. Решетку используют в комплекте с усиленными водоотводными бетонными лотками серии BetoMax DN200. Предназначена для эксплуатации в зонах проезда среднего и большегрузного автотранспорта, например, пожарные расчеты.

Решетка выполнена из высокопрочного чугуна марки ВЧ-50 ГОСТ 7293-85, имеет 7-ми рядную структуру в 119 ячеек, а суммарная площадь ячеек составляет 497см. кв. Согласно ГОСТ 26645-85 для отливки от 4 до 10 кг 9 класса точности отклонение фактической массы от номинальной может составлять до 10%. Для фиксации к дренажным водоотводящим желобам предусмотрены посадочные места под болтовое соединение, в 4-х точках по периметру. Система болтов и гайки - М12, расход: 1 решетка = 4 крепежа.

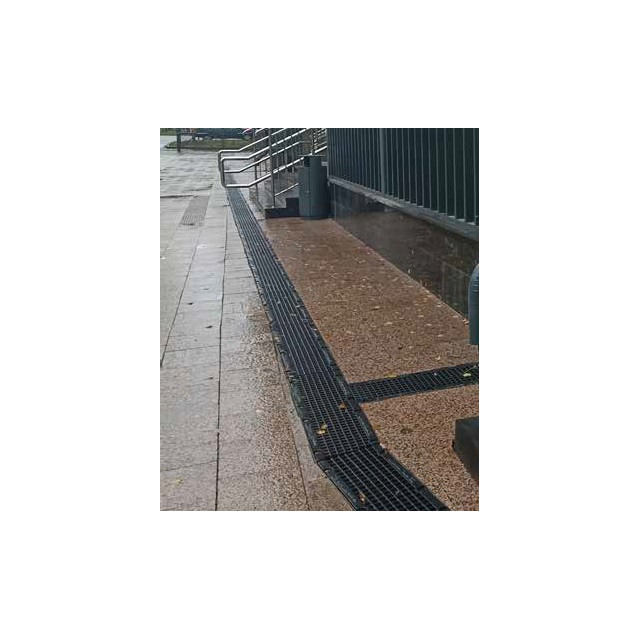

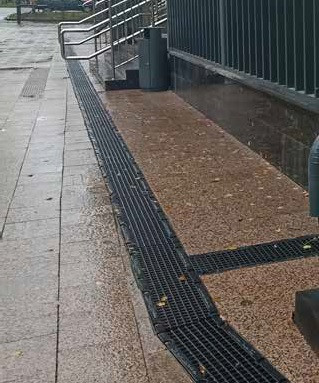

Чугунные решетки MAX 200 D400 ячейка

Наша компания предлагает купить конструктивно интересную модель с высоким КПД водопоглощения, тип - Решетка Max РВ-20.27.50-ячейка-ВЧ кл. D 25404, для построения линейного дренажа в комплекте с пластиковыми, бетонными или полимербетонными лотками, пескоуловителями. Цена чугунной решетки указана рекомендованная заводом-производителем, а итоговая стоимость решетки зависит от общего объема заявки и доукомплектации системы в целом.

Области применения

Каждая решетка рассчитана на определенный класс нагрузки и классифицируются согласно её применению. Чугунная решетка РВ-20.27.50-ВЧ-Я4-ЛВ разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс C250 Класс нагрузки D400 (до 40 тонн)

Класс C250 (250 kN) - D400 (400kN) до 40 тонн/ м.кв.

АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи
Автопредприятия, транспортные терминалы, промзоны.
Дороги со средней и повышенной интенсивностью движения.
