Лоток BetoMax Basic ЛВ-10.14.13 бетонный с вертикальным водоотводом

Увеличить

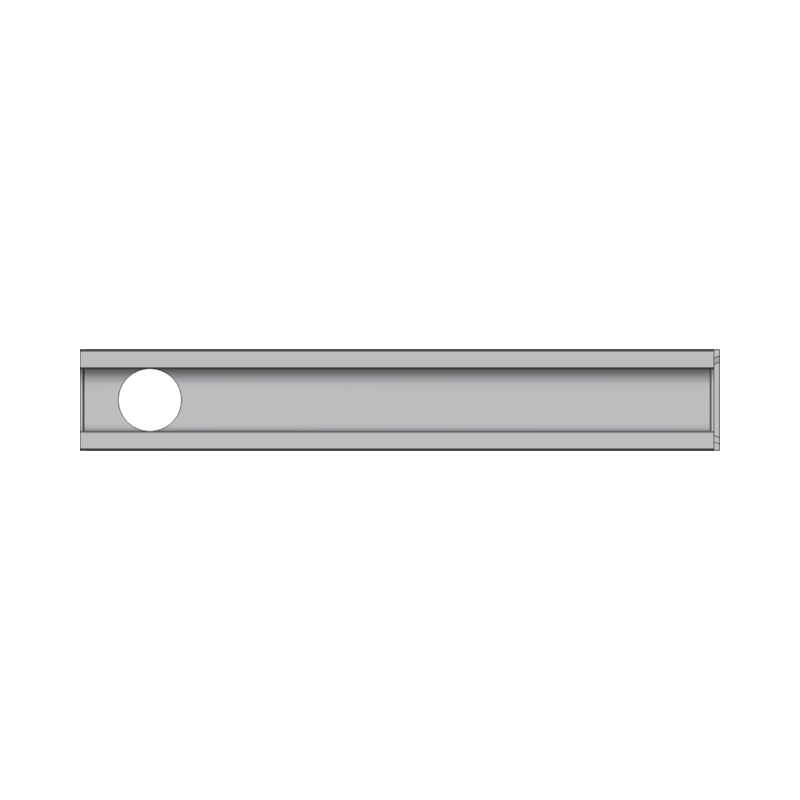

Лоток BetoMax Basic DN100 H130 с вертикальным водоотводом

Артикул

Лоток водоотводный BetoMax Basic ЛВ-10.14.13-БВ бетонный с вертикальным водоотводом 400009

Размеры (ДхШхВ), мм: 1000х140х130
Сечение: DN100
Класс нагрузки: А15-С250 (до 25 тонн)
Вес лотка: 22 кг.
Артикул: 400009
Лоток имеет штатный выпуск на трубу 110-ого диаметра!

Цена указана за штуку.

Подробнее

55 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

1 234,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Доп. опция :

Характеристики

Название в проекты	Лоток водоотводный BetoMax Basic ЛВ-10.14.13-БВ бетонный с вертикальным водоотводом 400009
Материал	Стойкий к высоким нагрузкам, влаго- и морозостойкий, армированный фиброволокном бетон
Класс нагрузки	А-С (до 25 тонн)
Размеры (ДхШхВ), мм	1000х140х125
Гидравлическое сечение	Ширина DN100 (100 мм), высота 95 мм.
Вес, кг	22,0
Артикул	4000
Проходное сечение	98,2 см²
Пропускная способность	4,18 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности	Имеет штатный вертикальный патрубок под канализационные трубы диаметром 110 мм
Примечание	Дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную

Подробнее

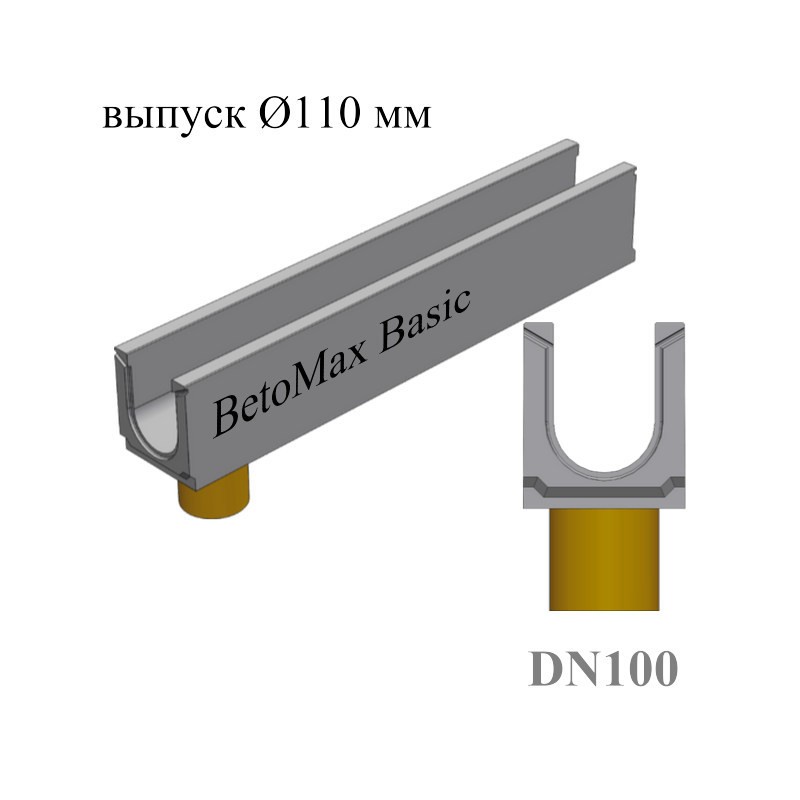

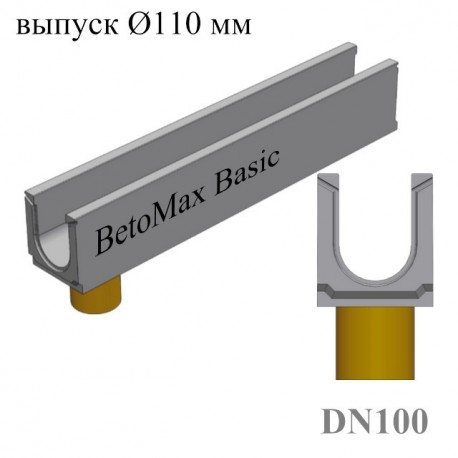

Лоток BetoMax Basic ЛВ-10.14.13-БВ с верикальным водоотводом

Водоотводные бетонные каналы общего назначения серии BetoMax Basic с вертикальным водоотводом имеющие ширину гидравлического сечения DN100 (100 мм). Представленный лоток имеет патрубок для соединения с трубами Ø110 мм.

Для организации вертикального стока производители предлагают готовое решение – бетонные водоотводные лотки с вертикальным выпуском (водосливом, водоотводом). Такие ливневые каналы изготавливают с отверстиями в дне лотка, со стороны гребня лотка, для последующей установки пластиковых труб, соединенных со стандартными трубами канализации.

В комплекте поставки к бетонному лотку BetoMax Basic DN100 H130 предлагается широкий ассортимент дренажных решеток: пластиковых, стальных или чугунных, выбрать которые можно руководствуясь личными предпочтениями или необходимостью выполнить условия воздействия механических нагрузок на водоотводный лоток, например: наезд автотранспорта на линию дренажа участка.

Стандартная версия лотка без вертикального водоотвода поставляется с артикулом 4000, а стоимость такого изделия несколько ниже, чем цена на BetoMax Basic ЛВ-10.14.13-БВ бетонный с вертикальным водоотводом.

Области применения

Класс A15 Класс B125 Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

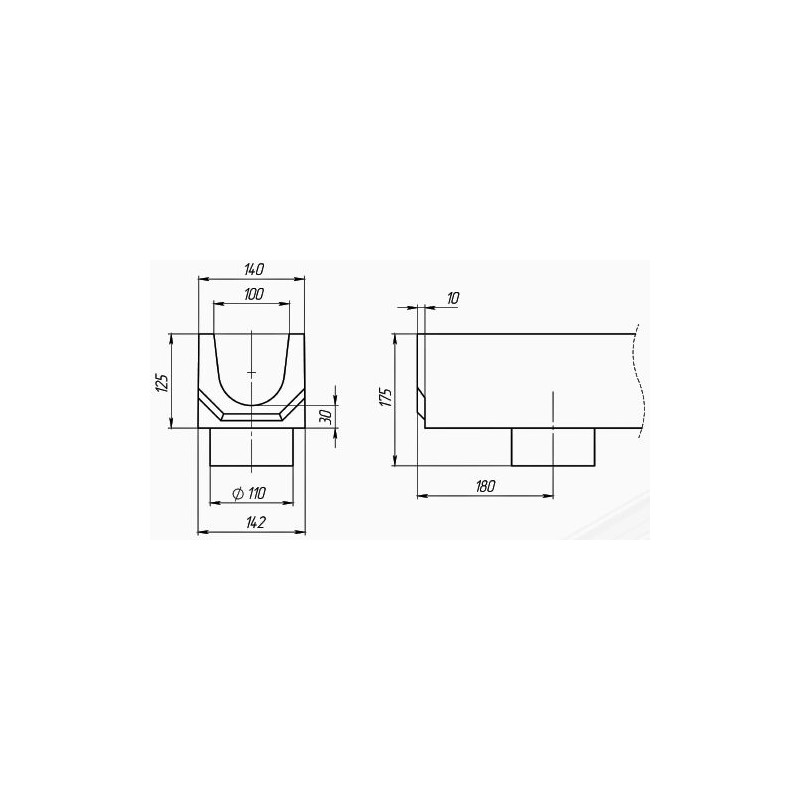

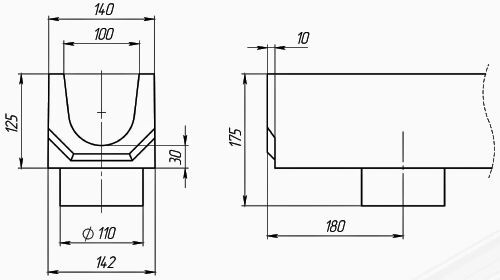

Чертежный вид лотка BetoMax Basic ЛВ-10.14.13 с водоотводом

Чертеж 1

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Basic ЛВ-10.14.13 и трубы Ø110 мм:

Водослив BetoMax Basic ЛВ-10.14.13

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Цена на лоток водоотводный BetoMax Basic ЛВ-10.14.13-БВ бетонный с вертикальным водоотводом 400009 указана рекомендованная розничная с учетом НДС.
