BetoMax Basic ЛВ-10.14.13 - лоток водоотводный бетонный

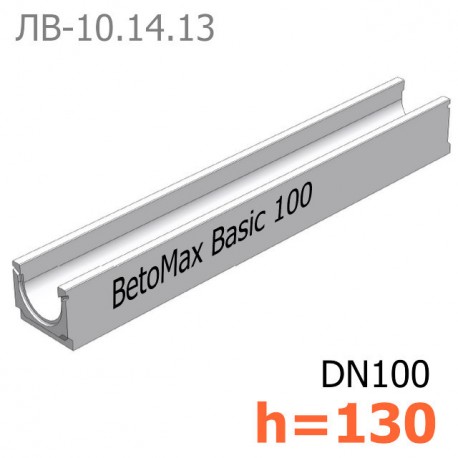

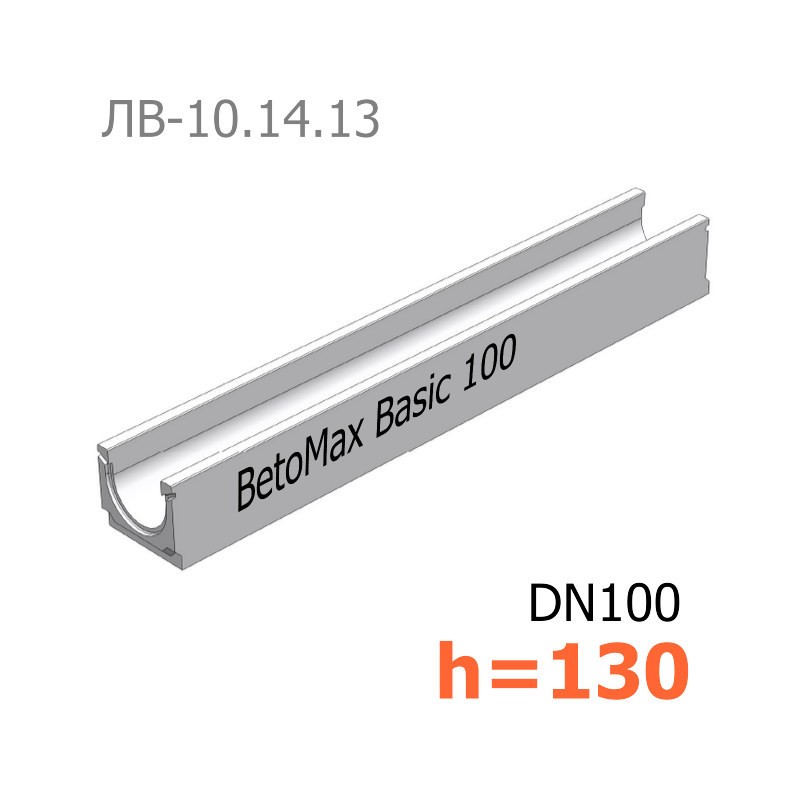

Лоток BetoMax Basic DN100 H130

Лоток водоотводный BetoMax Basic ЛВ-10.14.13-Б бетонный 4000

  • Размеры (ДхШхВ), мм: 1000х140х130
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 22 кг.
  • Артикул: 4000
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

633 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

650,00 руб

Характеристики

Название в проекты Лоток водоотводный BetoMax Basic ЛВ-10.14.13-Б бетонный 4000
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий, армированный фиброволокном бетон
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х140х125
Гидравлическое сечение Ширина DN100 (100 мм), высота 95 мм.
Вес, кг 22,0
Артикул 4000
Проходное сечение 98,2 см²
Пропускная способность 4,18 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание Дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную

Подробнее

Лоток BetoMax Basic ЛВ-10.14.13-Б

Лоток водоотводный BetoMax Basic ЛВ-10.14.13 - это стандартный, универсального назначения, ударопрочный бетонный желоб шириной 140 мм и проходным сечением 98,2 см². Оптимальные размеры канала востребованы в первую очередь в частном и коттеджном строительстве. Чаще всего, мы видим BetoMax Basic вокруг отмостки здания или возле бордюра вдоль пешеходных и автомобильных дорог. Пропускная способность лотка - 4,18 л/сек при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода – говорит о том, что ливневка с применением этой системы может быть организована на территориях с небольшой площадью водосбора.

В комплекте поставки к бетонному лотку BetoMax Basic DN100 H130 предлагается широкий ассортимент дренажных решеток: пластиковых, стальных или чугунных, выбрать которые можно руководствуясь личными предпочтениями или необходимостью выполнить условия воздействия механических нагрузок на водоотводный лоток, например: наезд автотранспорта на линию дренажа участка.

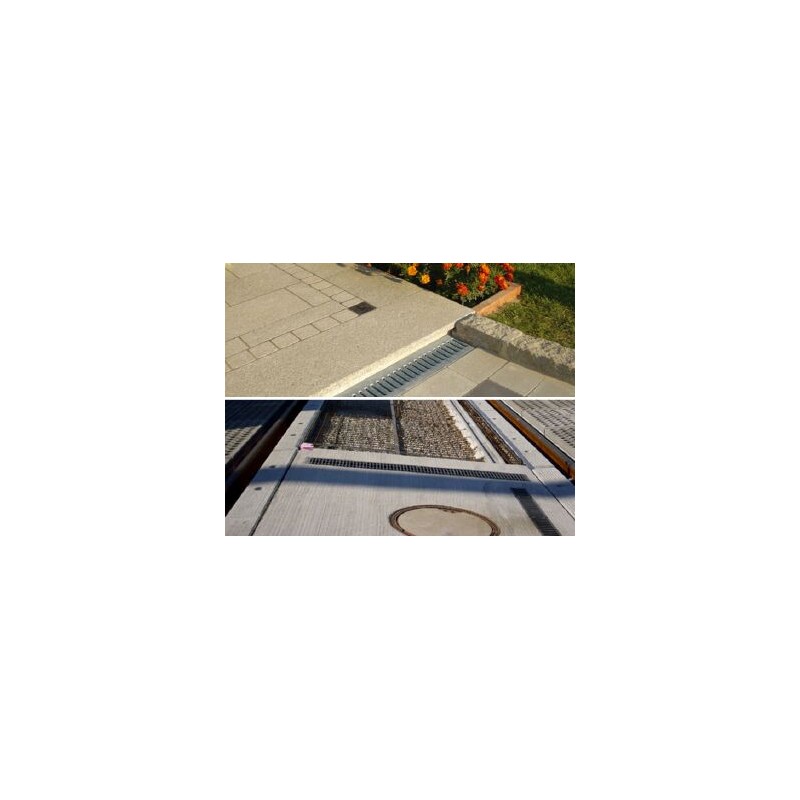

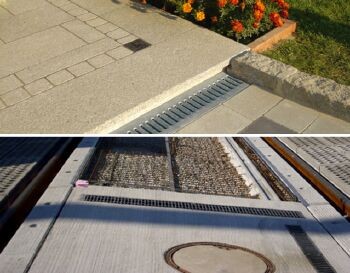

  • Галерея BetoMax Basic ЛВ-10.14.13

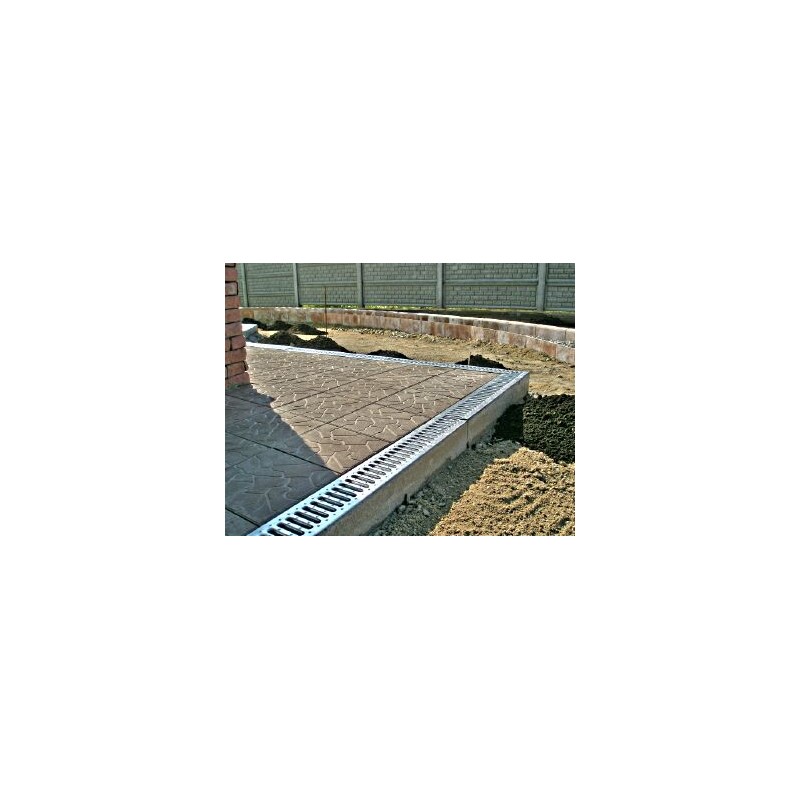

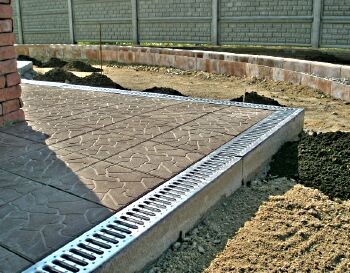

  • Отмостка и лоток

Лоток BetoMax Basic DN100 высотой 130 мм может быть оснащен вертикальным водосливом (патрубком) для подключения к канализационным трубам диаметром 110 мм, артикул 40009.

Интересный факт!
Представленный типоразмер имеется в арсенале практически каждого производителя систем поверхностного водоотвода. Если другие материалы и элементы, в основном, незначительно пересекаются в схожести технических характеристик, то бетонный лоток типа ЛВ-10.14.13 является основной, даже обязательной номенклатурой прайсов или каталогов российских заводов. Пожалуй, единственным отличием считается тот факт, что лоток водоотводный BetoMax Basic ЛВ-10.14.13-Б бетонный 4000 появился на свет и привлек интерес к конструкции первым!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

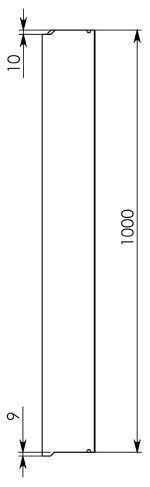

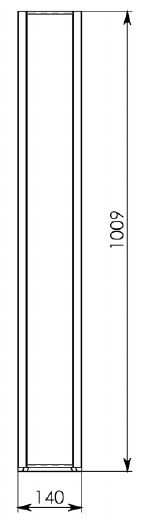

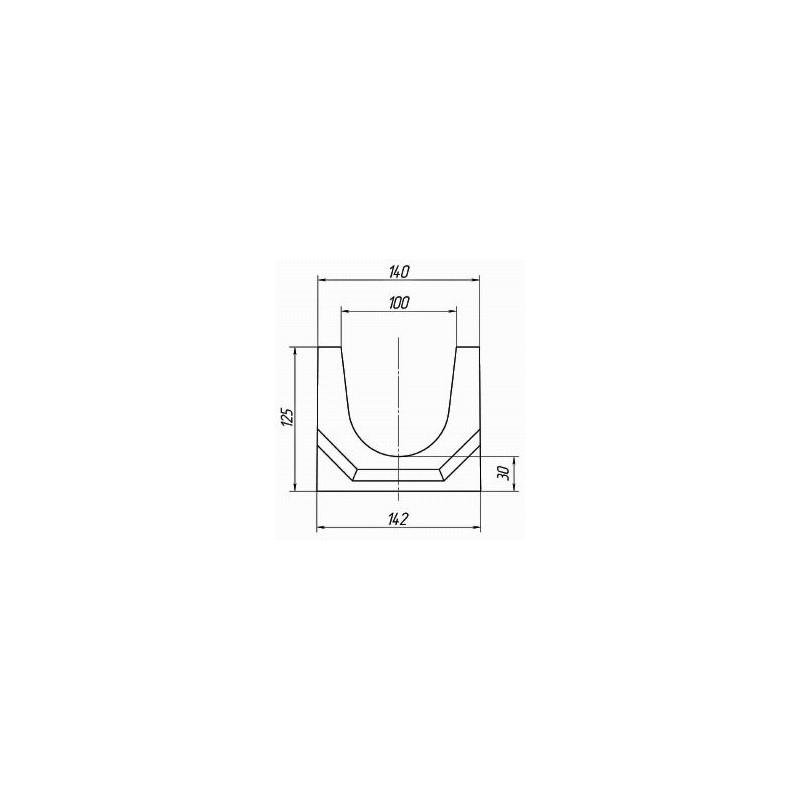

Чертежный вид лотка BetoMax Basic ЛВ-10.14.13

Чертеж 1Чертеж 2Чертеж 3

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Basic ЛВ-10.14.13 и трубы Ø110 мм:

Водослив BetoMax Basic ЛВ-10.14.13

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Цена на лоток водоотводный BetoMax Basic ЛВ-10.14.13-Б бетонный 4000 указана рекомендованная розничная с учетом НДС.
