Бетонные водоотводные лотки MAXI DN100 с внутренним уклоном
> Водоотвод>Бетонные лотки>Лотки MAXI DN100 с уклоном

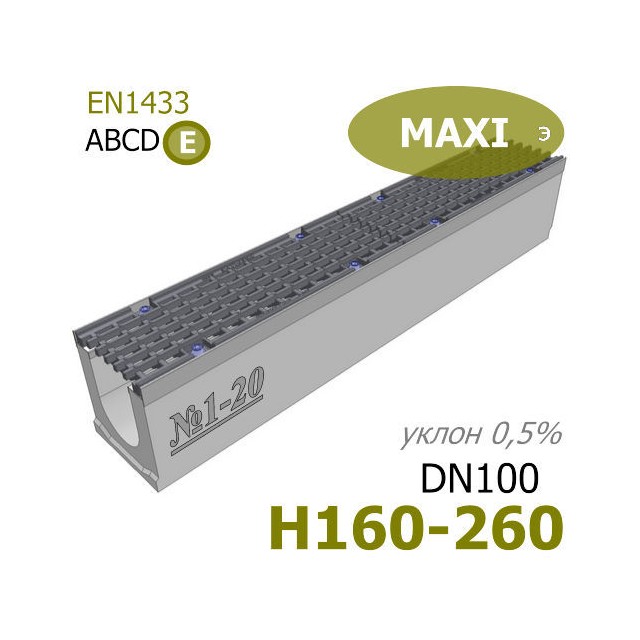

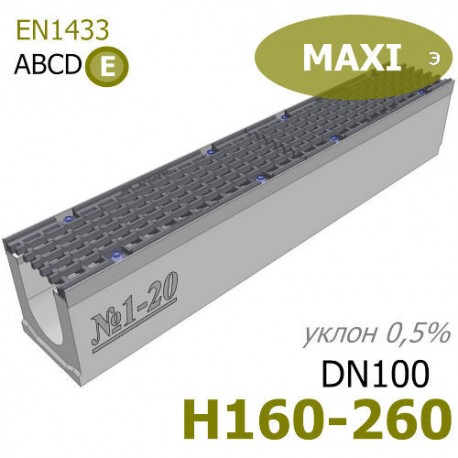

Бетонные лотки MAXI DN100 с уклоном Увеличить

Лотки MAXI DN100 с уклоном

Лоток водоотводный MAXI ЛВ-10.16.26-Б бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (комплект)

  • Размеры (ДхШхВ), мм: 1000х165х160-260
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Артикулы: 2210101-э...2210120-э
  • Вес: от 42 кг.
  • Поставляется в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

340 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 900,00 руб

Характеристики

Название в проекты Лоток водоотводный MAXI ЛВ-10.16.26-Б бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (комплект)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х165х160-260
Гидравлическое сечение Ширина DN100 (100 мм)
Артикул 2210101-э...2210120-э
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности В комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 болтов М10-12 (крепеж).
Примечание В наборе BGU-Z DN150 с уклоном имеется 3 прямых лотка для увеличения общей линии каналов.

Подробнее

Лотки бетонные MAXI DN100 с уклоном

Для водоотводящих бетонных лотков серии MAXI разработано конструктивно оригинальное решение - это возможность сбора и отвода дождевой и талой воды с территорий с большой площадью водосбора, при помощи универсальных, усиленных стальными оцинкованными насадками каналов, имеющих внутренний уклоном 0,5%. В случае, когда нет возможности использования естественных ландшафтных особенностей местности при создании уклона (разуклонки), можно применить бетонные лотки с переменным сечением (внутренним уклоном). Общая обойма в серии состоит из 20 комплектов МАКСИ имеющих ширину гидравлического сечения DN150 (100 мм) с шагом уклона 5 мм на 1 погонный метр длины лотка. В построении эффективной ливневой канализации могут быть задействованы пять прямых каналов такого же сечения, внешние высоты которых: Н160, 185, 210, 235, 280 (160, 185, 210, 235, 260 мм).

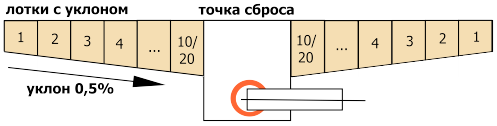

Схема уклонов

Лоток водоотводный MAXI ЛВ-10.16.26-Б бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (комплект)
Артикул Типоразмер Класс нагрузки Длина, мм Ширина, мм Начальная высота (А), мм Конечная высота (В), мм Вес, кг
2210200-э №0/0 A-E 1000 165 160 160 40,7
2210101-э №1 A-E 1000 165 160 165 41,6
2210102-э №2 A-E 1000 165 165 170 42,6
2210103-э №3 A-E 1000 165 170 175 43,6
2210104-э №4 A-E 1000 165 175 180 44,6
2210105-э №5 A-E 1000 165 180 185 45,6
2210205-э №5/0 A-E 1000 165 185 185 49,8
2210106-э №6 A-E 1000 165 185 190 50,8
2210107-э №7 A-E 1000 165 190 195 51,8
2210108-э №8 A-E 1000 165 195 200 52,8
2210109-э №9 A-E 1000 165 200 205 53,8
2210110-э №10 A-E 1000 165 205 210 54,8
2210210-э №10/0 A-E 1000 165 210 210 54,4
2210111-э №11 A-E 1000 165 210 215 55,4
2210112-э №12 A-E 1000 165 215 220 56,4
2210113-э №13 A-E 1000 165 220 225 57,4
2210114-э №14 A-E 1000 165 225 230 58,4
2210115-э №15 A-E 1000 165 230 235 59,4
2210215-э №15/0 A-E 1000 165 235 235 59,0
2210116-э №16 A-E 1000 165 235 240 60,0
2210117-э №17 A-E 1000 165 240 245 61,0
2210118-э №18 A-E 1000 165 245 250 62,0
2210119-э №19 A-E 1000 165 250 255 63,0
2210120-э №20 A-E 1000 165 255 260 64,0
2210220-э №20/0 A-E 1000 165 260 260 63,5

Выделенные элементы (строки) - характеристики прямых бетонных лотков серии MAXI DN100, которые могут участвовать в общем построении линейного водоотвода вместе с лотками с переменным сечением!

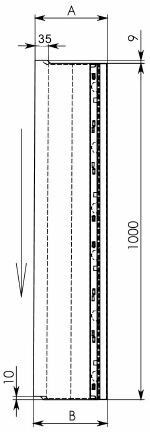

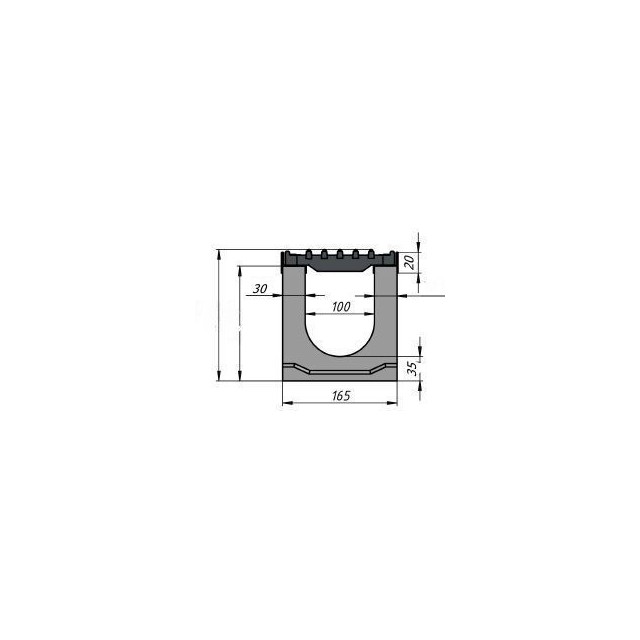

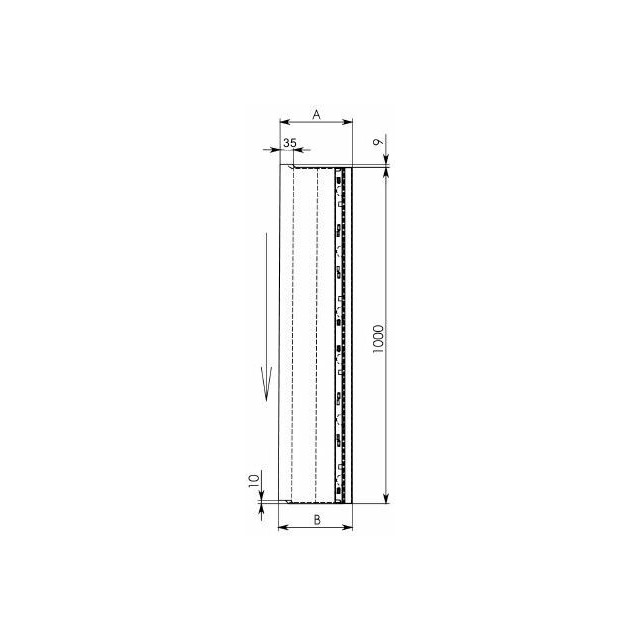

Чертеж MAXI DN100 с уклономСхема потока

Выгодно-низкая цена, по которой можно купить бетонные дренажные лотки с уклоном сечением 150 мм формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет универсальные, усиленные стальными оцинкованными насадками бетонные желоба для отвода воды оптом и в розницу во все регионы нашей страны.
