BGU DN100, № 0 - универсальный бетонный лоток без уклона

Цена снижена! BGU Универсальный лоток DN100, № 0, без уклона (бетонный) Увеличить

Лоток BGU DN100 H132, № 0

Лоток водоотводный бетонный коробчатый (СО-100мм)КU 100.16,3 (10).13,2(9,2) - BGU, № 0

  • Размеры (ДхШхВ), мм: 1000х160х132
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 32 кг.
  • Артикул: 13000
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

1151 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 221,00 руб

1 512,00 руб

-291,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-100мм)КU 100.16,3 (10).13,2(9,2) - BGU, № 0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160х132
Гидравлическое сечение Ширина DN100 (100 мм), высота 97 мм.
Вес, кг 32,0
Артикул 13000
Проходное сечение 86 см²
Пропускная способность 4,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 35 шт.

Подробнее

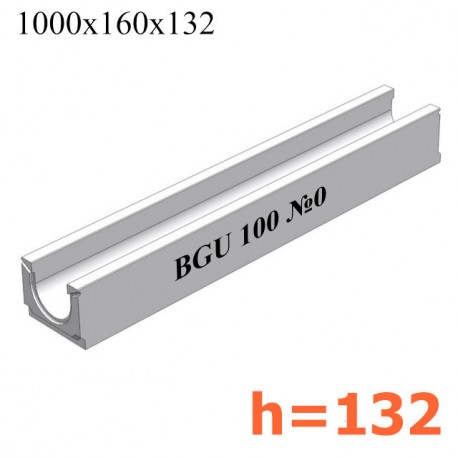

Бетонный лоток BGU DN100, № 0

Канал водоотводный BGU DN100, №0 - это универсальный, без внутреннего уклона, бетонный лоток шириной 160 мм и габаритной высотой 132 мм. Пропускная способность канала составляет - 4,6 литров в секунду при уклоне 0,5% или 5 мм на один метр желоба.

При покупке лотка BGU DN100 H132 может возникнуть вопрос о том, что означает в названии приставка «№0».

Представленный типоразмер водоотводного канала может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линейке устанавливается первым номером перед идущим следом лотком с уклоном №1. Всего в построении бетонных лотков с уклоном может быть задействовано: 3 прямых лотка с высотами 132, 157 и 182 мм и 10 промежуточных каналов с уклоном 0,5%. Подробное описание компоновки и размеров лотков на странице: "Бетонные лотки BGU DN100 с уклоном".

Модель желоба BGU DN100, № 0 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул 13005). В зависимости от места расположения и ожидаемых нагрузок на водоотводный лоток, дополнительно можно выбрать водоприемные решетки: пластиковые, стальные или чугунные, которые разработаны специально для лотков серии BGU шириной гидравлического сечения DN100 (100 мм).

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-100мм)КU 100.16,3 (10).13,2(9,2) - BGU, № 0

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

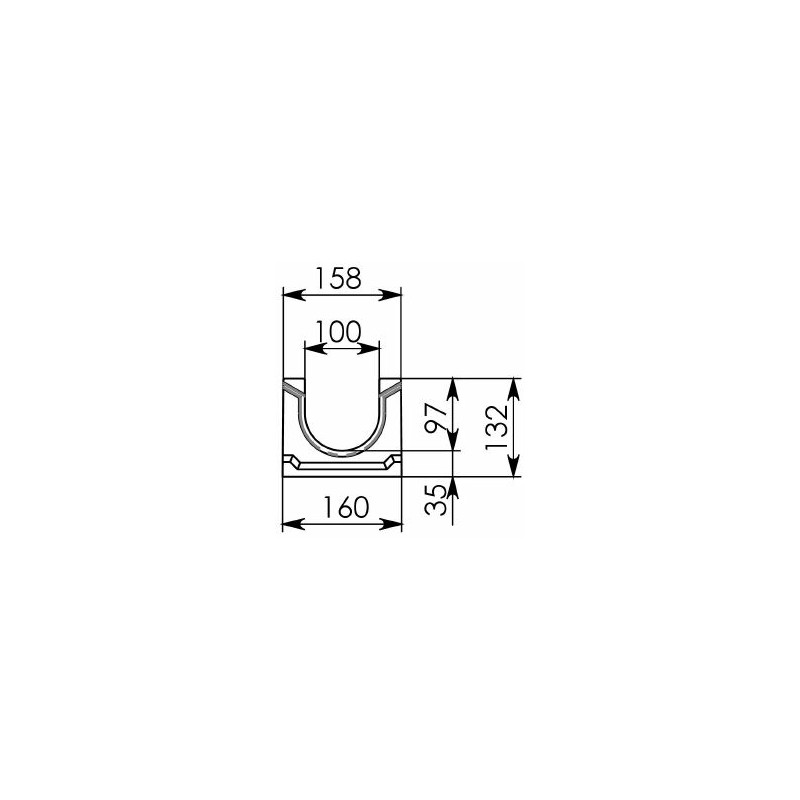

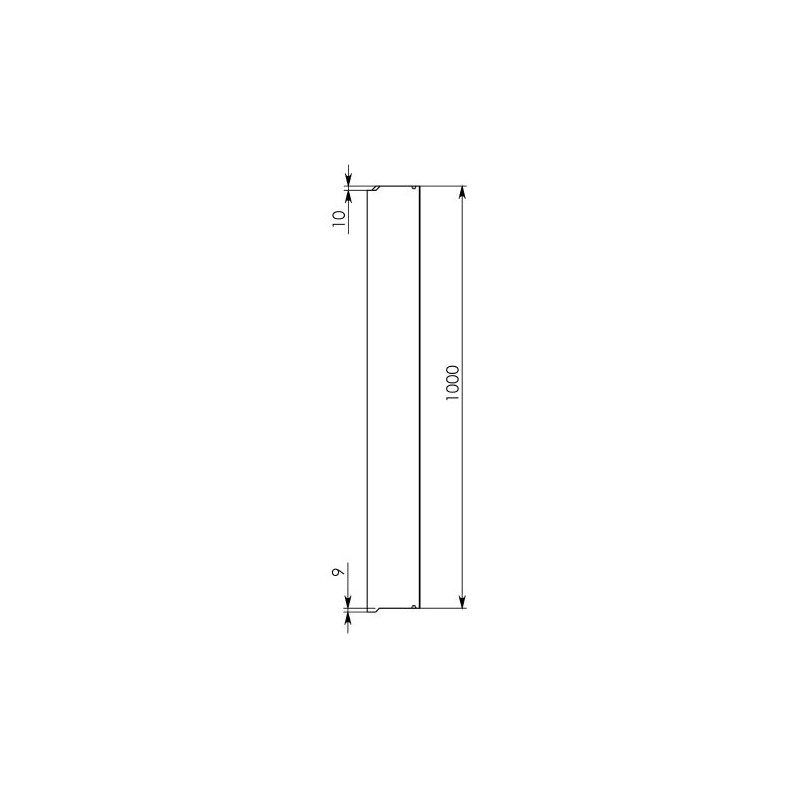

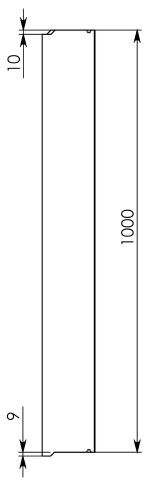

Чертежный вид лотка BGU DN100, №0

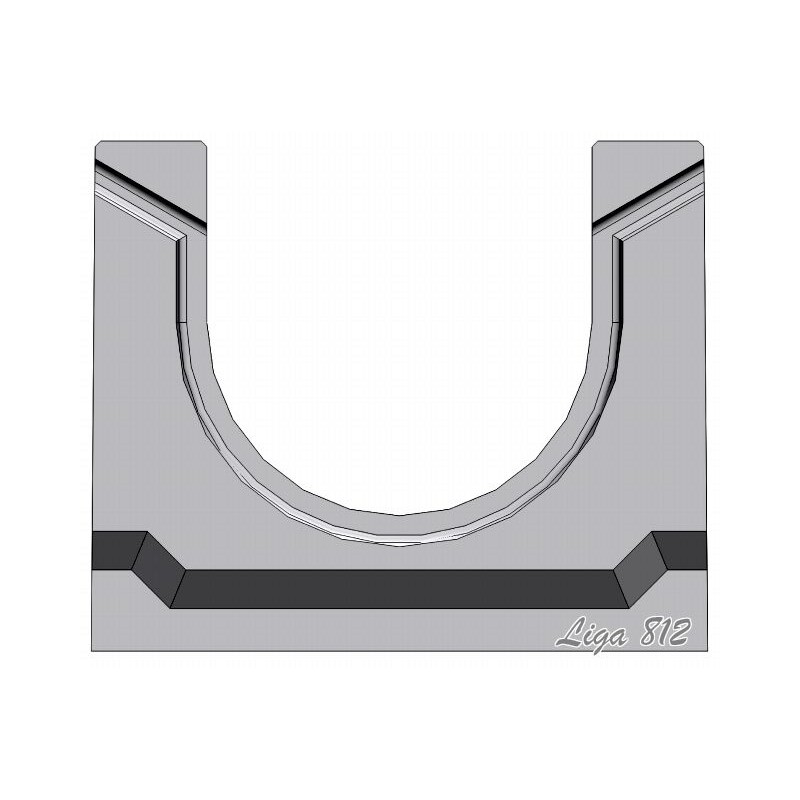

Чертеж BGU 100, №0Схема 2: вид спереди

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU DN100 №0 и трубы Ø110 мм:

Водослив BGU DN100, №0, высота 132

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки BGU при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 10 лотков)

BGU с уклоном

Цена на универсальный лоток без уклона BGU DN100, №0, высота 132, указана рекомендованная для городов: Санкт-Петербург, Псков, Тула, Москва, с учетом НДС. У нас Вы сможете получить всю объективную информацию о поверхностном водоотводе, купить бетонный лоток для отвода воды из канавы, а также заказать доставку системы на строительный объект, в любой регион страны!
