Лоток MAXI DN100 H235 (ЛВ-10.16.23) №15/0 - бетонный

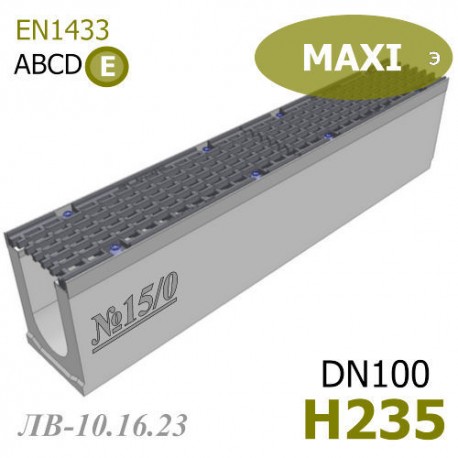

Цена снижена! Лоток MAXI DN100 H235 (ЛВ-10.16.23) бетонный с решеткой Увеличить

MAXI DN100 H235

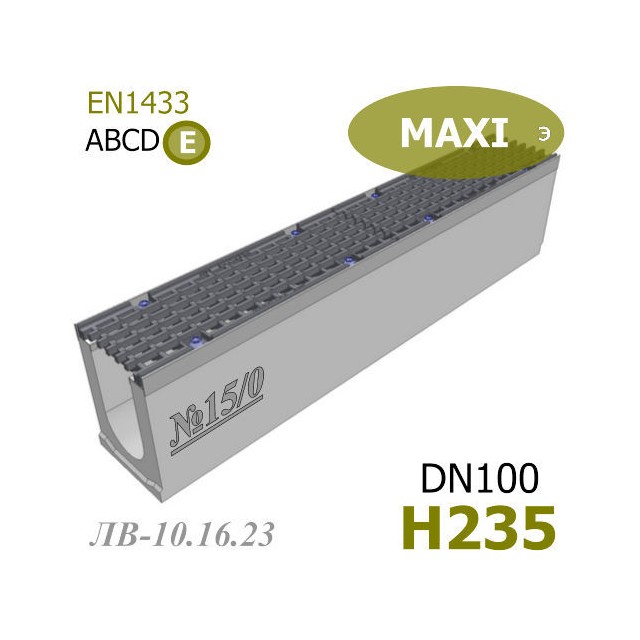

Лоток водоотводный MAXI ЛВ-10.16.23-Б бетонный с решеткой чугунной ВЧ-50, кл. E (комплект)

  • Размеры (ДхШхВ), мм: 1000х165х235
  • Сечение: DN100
  • Класс нагрузки: A15-E600 (до 60 тонн)
  • Артикул: 2210215-э
  • Поставляется в комплекте с чугунными решетками!
  • Вес в сборе: 59,0 кг.

Цена указана за комплект.

Характеристики в описании.

Подробнее

960 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 785,50 руб

-15%

5 630,00 руб

Характеристики

Название в проекты Комплект: лоток водоотводный MAXI ЛВ-10.16.23-Б бетонный с решеткой чугунной ВЧ-50
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки Все классы. Основные: D400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х165х235
Гидравлическое сечение Ширина DN100 (100 мм), высота 180 мм.
Вес, кг 59,0
Артикул 2210215-э
Проходное сечение 121 см²
Пропускная способность 9,2 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 болтов М10-12 (крепеж).
Кол-во на паллете 24/200

Подробнее

Лоток MAXI ЛВ-10.16.23 c чугунными решетками

Увеличенный борт лотка MAXI ЛВ-10.16.23-Б является нестандартным решением, подходящим как раз для глубокой канавы на участках с небольшой площадью водосбора прилегающих поверхностей. Но, те же высокие борта могут быть и слабым местом системы, так как в процессе монтажа, при укладки материала в цементную вязь, случайное падение желоба может привести к его разрушению. Лоток шириной гидравлического сечения DN100 (100 мм) и внутренней полезной высотой 180 мм может пропускать до 9,2 литра воды с поверхности дорожного покрытия, при уклоне 0,5% или 5 мм на 1 метр длины прямых водоотводов. U-образная форма полости желоба, также способствует дренажным качествам в совокупности.

Сборочная единица

Примечание для лотков MaxiЛотки MAXI данной модификации отпускаются в комплекте с чугунными решетками!

Лотки водоотводные бетонные МАКСИ поставляются в сборе с чугунными решетками (ВЧ50). В комплект входит: 1 лоток бетонный (L=1000 mm), 2-е решетки ячеистой структуры из высокопрочного чугуна (L=500 mm), усиливающие стальные оцинкованные насадки на бортах лотка (2 шт.*1000 mm), болтовое крепление решетки к лотку по периметру (4 шт. на одну решетку или 8 шт. на канал).

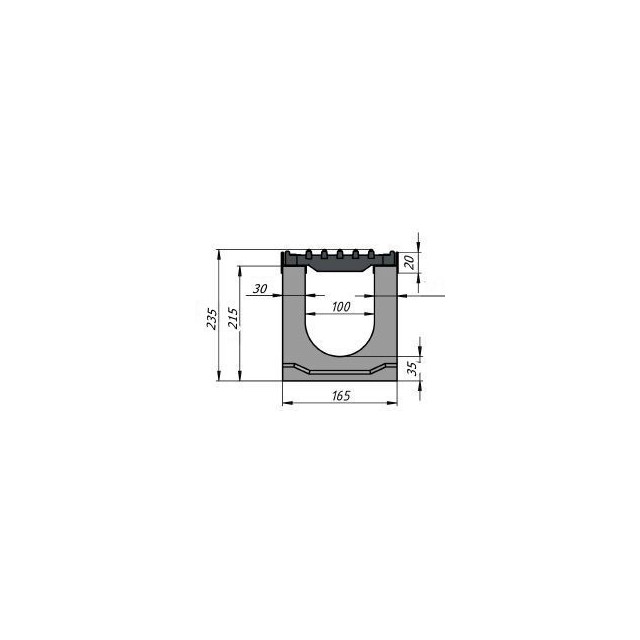

Чертежный вид лотка MAXI DN100 H235 (ЛВ-10.16.23)

Схема лотка, вид спереди Схема лотка, вид слева

Схема лотка, вид сверху

В случае необходимости каскадного построения линии поверхностного водоотвода с применением лотков этой серии, бетонный желоб MAXI DN100 H235 может устанавливаться пятым. Всего насчитывается 6 (шесть) типоразмеров в этой обойме: H135, 160, 185, 210, 235, 260. Принцип каскадной компоновки, экономически более выгодный, в отличие от линейной версии с уклоном.

В таблице элементов участвующих в построении дренажной системы из лотков с внутренним уклоном, данный типоразмер также может быть установлен четвертым и пятым номером. Всего может быть задействовано: 6 прямых и 20 желобов с перепадом по дну, шагом - 5 мм (вход-выход).

В виде дополнительной опции (под заказ) в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). Но, как показывает практика, лучше фрезеровать (сверлить) отверстие для патрубка лучше по месту установки системы.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Купить бетонный лоток MAXI DN100 H235, тип ЛВ-10.16.23, по желанию, можно в комплекте с чугунной решеткой или отдельно, как самостоятельный элемент. Если Вы хотите понизить класс несущей конструкции с целью сохранения бюджета, тогда воспользуйтесь чугунными решетками C250, той же конфигурации, принципом крепления. При этом характеристики самого лотка остаются те же. В этом случае, цена на комплект бетонного лотка с решетками будет несколько выигрышной. Обратите внимание, что предлагаемые системы водоотвода и ливневой канализации мы отправляем во все регионы страны.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка MAXI DN100 H235 и трубы Ø110 мм:

Лоток и вертикальный слив

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Подключение лотка к пескоуловителю

Двухстороннее соединение с песколовкой:

Двухстороннее подключение лотков к пескоуловителю

Схема линейного водоотвода при помощи каскадов лотков MAXI DN100:

Каскады лотков Maxi с сечением 100 мм

Бетонные лотки Maxi с уклоном
