BGU Универсальный лоток DN100, ширина 140, без уклона (бетонный)

Увеличить

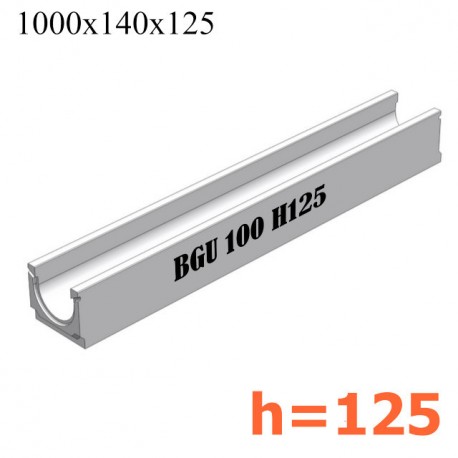

Лоток BGU DN100, ширина 140

Артикул

BGU Универсальный лоток DN100, ширина 140, без уклона (бетонный)

Размеры (ДхШхВ), мм: 1000х140х125
Сечение: DN100
Класс нагрузки: А15-С250 (до 25 тонн)
Вес лотка: 23 кг.
Артикул: 13801
Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

1273 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

650,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Характеристики

Название в проекты	Лоток водоотводный бетонный коробчатый (СО-100мм)КU 100.14 (10).12,5(9) - BGU
Материал	Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки	А-С (до 25 тонн)
Размеры (ДхШхВ), мм	1000х140х125
Гидравлическое сечение	Ширина DN100 (100 мм), высота 90 мм.
Вес, кг	23,0
Артикул	13801
Проходное сечение	98,2 см²
Пропускная способность	4,18 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности	Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание	Дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную
Кол-во на паллете	40 шт.

Подробнее

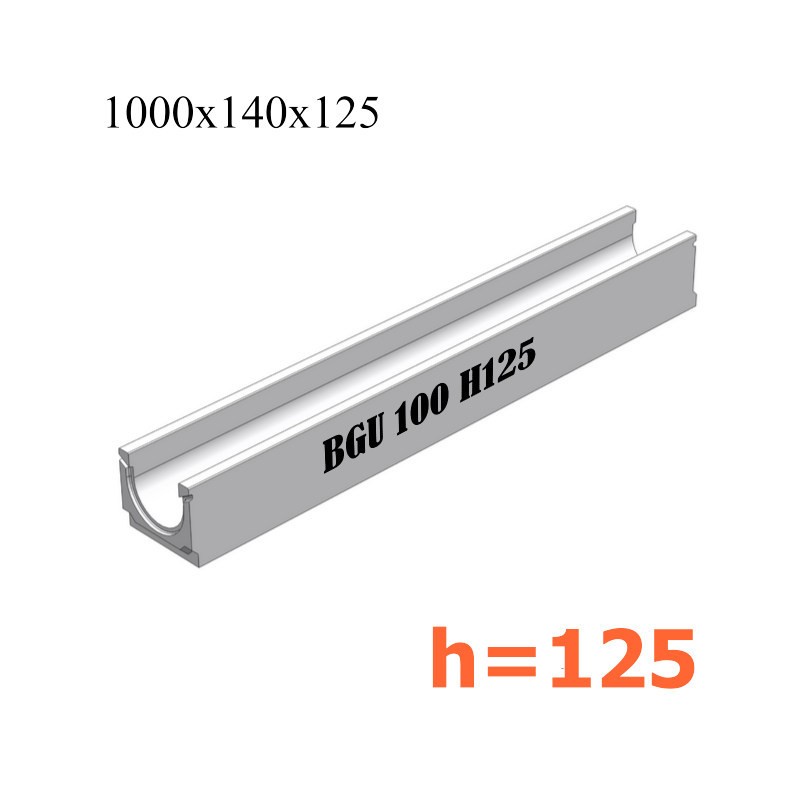

Бетонный лоток BGU DN100, h 125, ширина 140

Водоотводный лоток BGU DN100 H125 - это универсальный, стандартного типа, морозостойкий бетонный канал шириной 140 мм и проходным сечением 98,2 см². Оптимальные, ставшие уже классическими, размеры лотка - 1000х140х125, могут показаться знакомыми, и не напрасно!

Дело в том, что ранее, тремя годами ранее, этот типоразмер носил звучное название ЛВ-10.14.13 и хорошо зарекомендовал себя в самых разных инженерных проектах, поучаствовав в строительстве не одной тысячи километров дорог, где были востребованы основные преимущества водоотвода - гидравлические характеристики и умеренная, если не сказать скромная цена!

Представим себе 23 килограмма формованного, стойкого к высоким механическим нагрузкам бетона, из которого получаются универсальные лотки BGU DN100 (ширина 140), а также возможную дополнительную комплектацию штатными водоприемным решетками, то популярность бетонного канала становится очевидной, а покупательский интерес к нему рациональным. Специально смоделированный универсальный бетонный пескоуловитель для этого канала ставит окончательную точку в приоритетах.

Лоток бетонный BGU DN100 высотой 125 мм может быть оснащен вертикальным водосливом (патрубком) для подключения к канализационным трубам диаметром 110 мм, артикул 13803.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-100мм)КU 100.14 (10).12,5(9) - BGU

Области применения

Класс A15 Класс B125 Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

Пешеходные зоны, тротуары, скверы, парки.
Велосипедные дорожки, индивидуальная застройка.
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

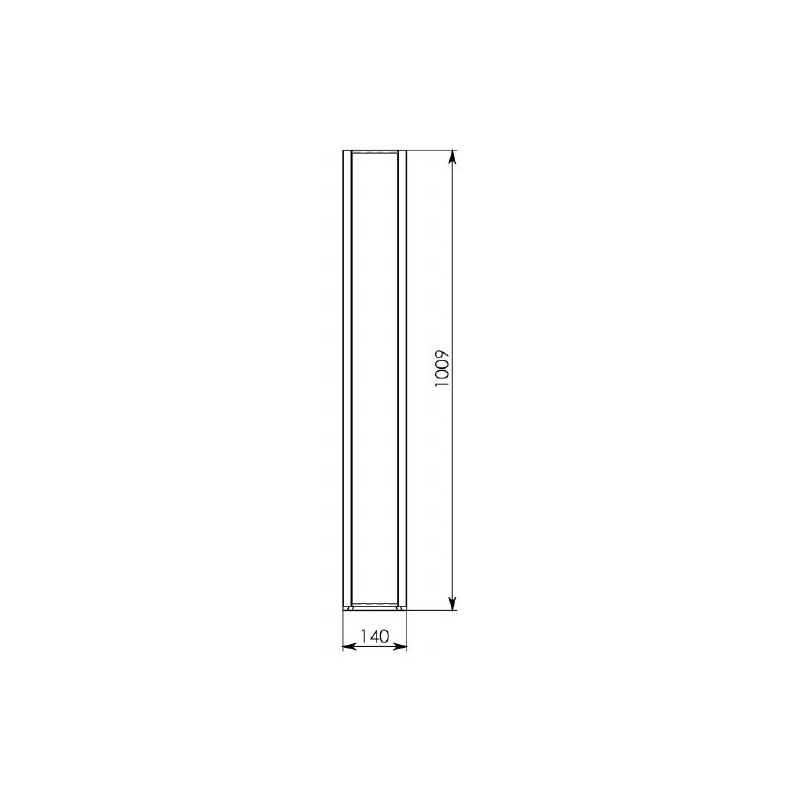

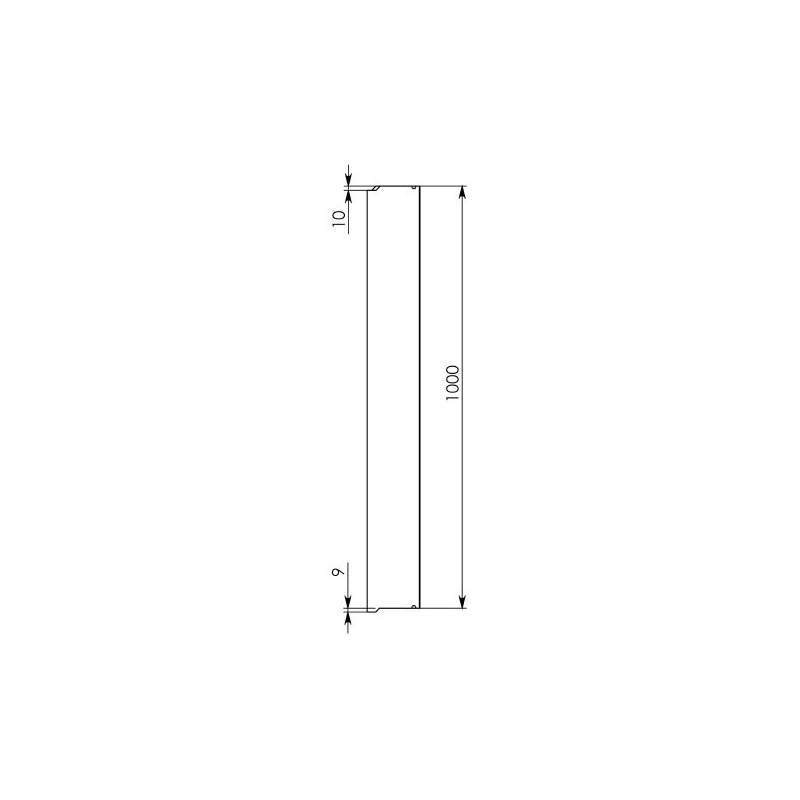

Чертежный вид лотка BGU DN100, ширина 140

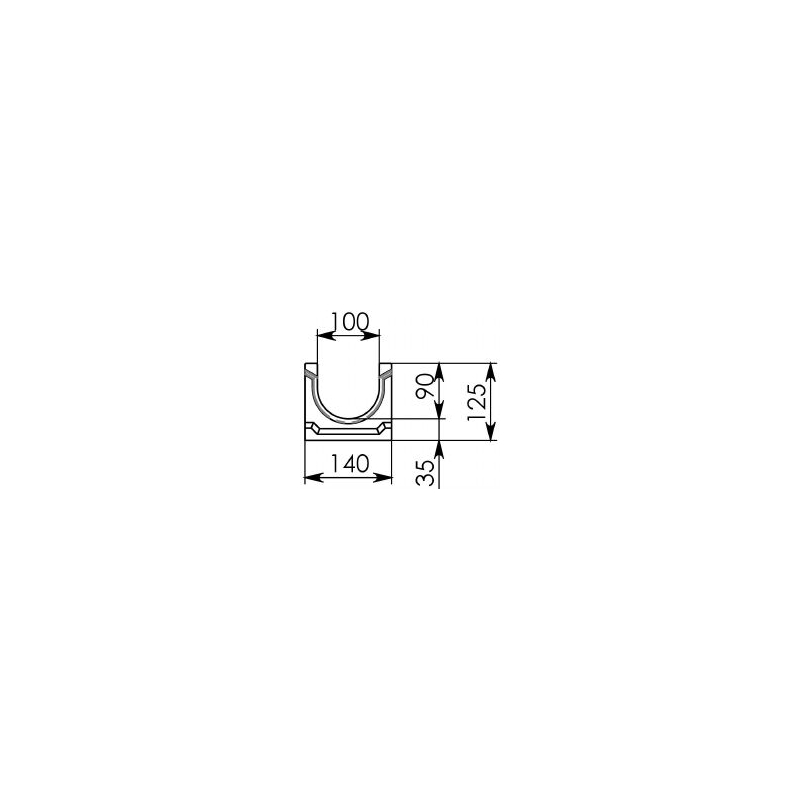

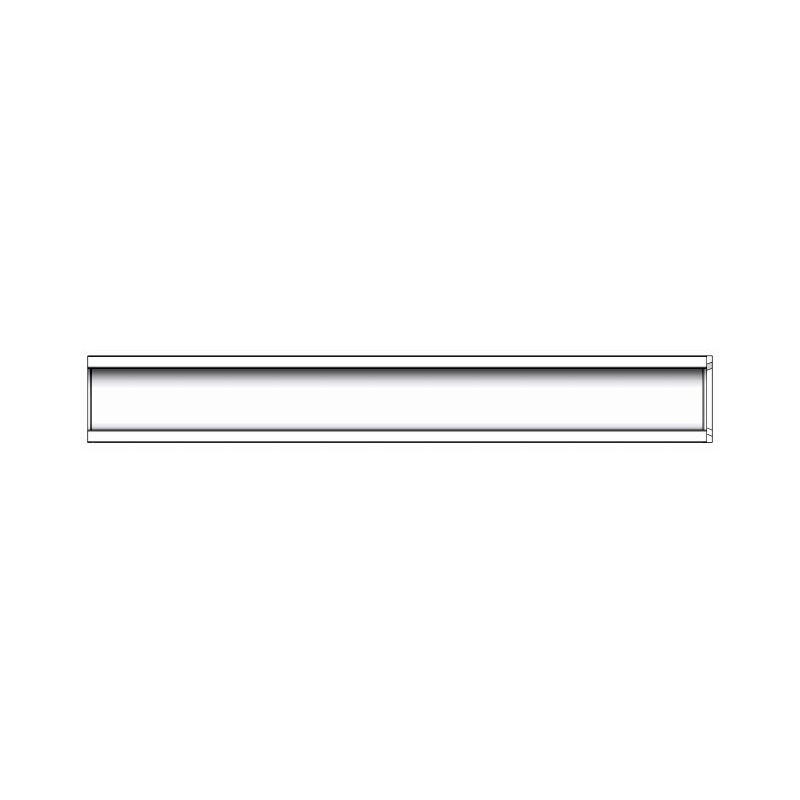

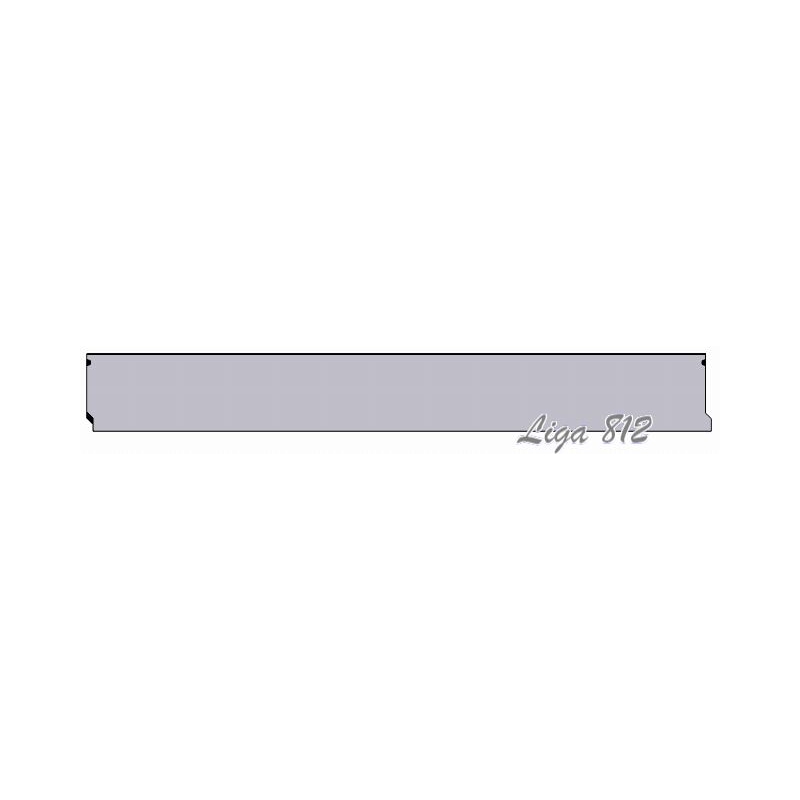

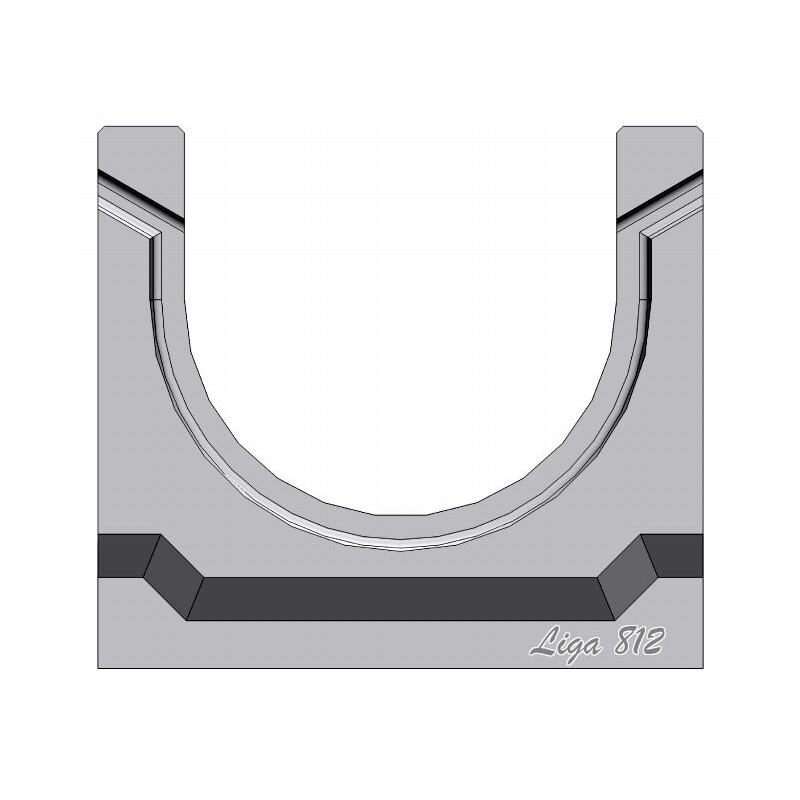

Чертеж BGU 100, ширина 140 Схема 2: BGU 100 H125 Схема 3: вид спереди

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU DN100 H125 и трубы Ø110 мм:

Водослив BGU DN100 H125, шириной 140

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Цена на универсальный лоток без уклона BGU DN100, ширина 140, указана рекомендованная для городов: Санкт-Петербург, Тула, Москва, с учетом НДС.
У нас Вы сможете получить всю объективную информацию о дренажной системе, купить бетонный лоток для отвода воды, а также заказать доставку представленного канала на строительный объект, в любой регион страны!
