BGU DN150, № 10-0 - бетонный ливневый лоток без уклона
> Водоотвод>Бетонные лотки>BGU>Лоток BGU DN150 H240, № 10-0

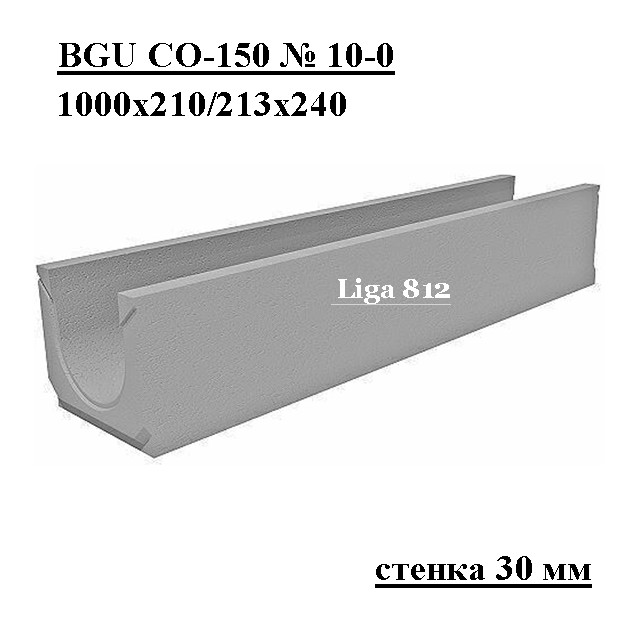

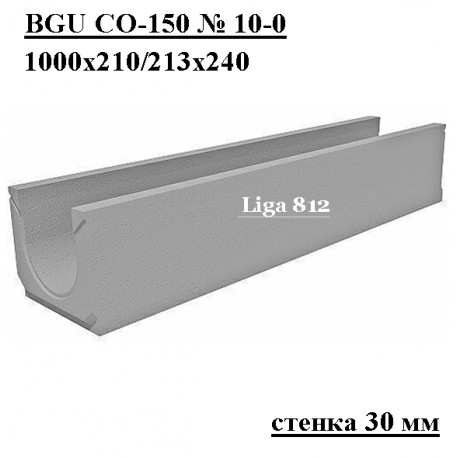

Цена снижена! BGU Универсальный лоток DN150, № 10-0, без уклона (бетонный) Увеличить

Лоток BGU DN150 H240, № 10-0

Лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.21,3 (15).24(20)- BGU, № 10-0

  • Размеры (ДхШхВ), мм: 1000х213х240
  • Сечение: DN150
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 59 кг.
  • Артикул: 13102
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

570 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 814,00 руб

2 016,00 руб

-202,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.21,3 (15).24(20)- BGU, № 10-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х213х240
Гидравлическое сечение Ширина DN150 (150 мм), высота 200 мм.
Вес, кг 59,0
Артикул 13102
Проходное сечение 255,5 см²
Пропускная способность 10,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание Дополнительно можно выбрать водоприемную решетку: стальную или чугунную
Кол-во на паллете 20 шт.

Подробнее

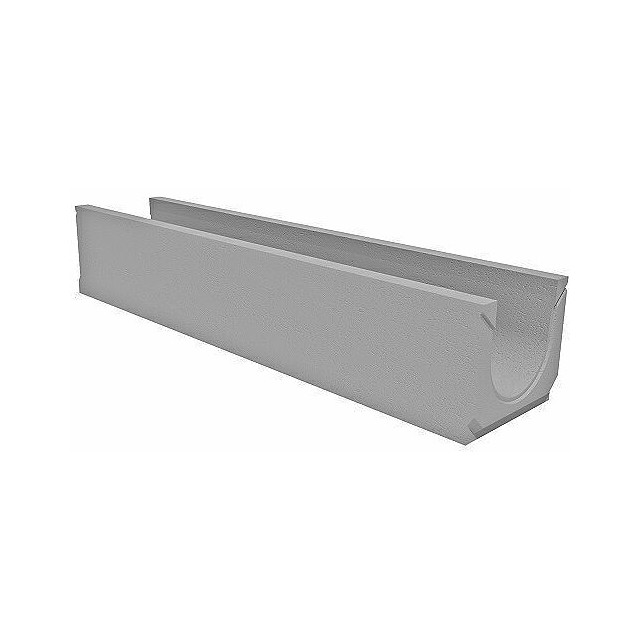

Бетонный лоток BGU DN150, № 10-0

Ливневый канал BGU DN150, № 10-0 - это бетонный лоток с универсальными характеристиками без внутреннего уклона, шириной 213 мм и габаритной высотой 240 мм. Пропускная способность канала составляет - 10,1 литров в секунду при уклоне 0,5% или 5 мм на один метр канала.

В промежуточной серии лотков шириной гидравлического сечения 150 мм, BGU № 10-0 используется, когда недостаточно сечения лотков серии DN100.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.21,3 (15).24(20)- BGU, № 10-0

BGU DN150, № 10-0 участвует в решении построения поверхностного дренажа с применением желобов с уклоном (внутренним уклоном), в общей линии устанавливается последним, после лотка с уклоном №10. Всего в построении ливневых бетонных лотков с уклоном может быть применено: 3 прямых лотка с высотами 190, 215, 240 мм и 10 промежуточных лотков с уклоном 0,5%. Варианты установки и последовательность Вы можете узнать на странице: Бетонные лотки BGU DN150 с уклоном.

Модель универсального канала BGU DN150 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул 13107). В зависимости от места расположения и ожидаемых нагрузок на водоотводный лоток, дополнительно можно выбрать водоприемные решетки: стальные или чугунные.

ВажноВажно!
В конструкции бетонного лотка BGU DN150 №10-0 не предусмотрены штатные варианты крепления для дренажных решеток!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

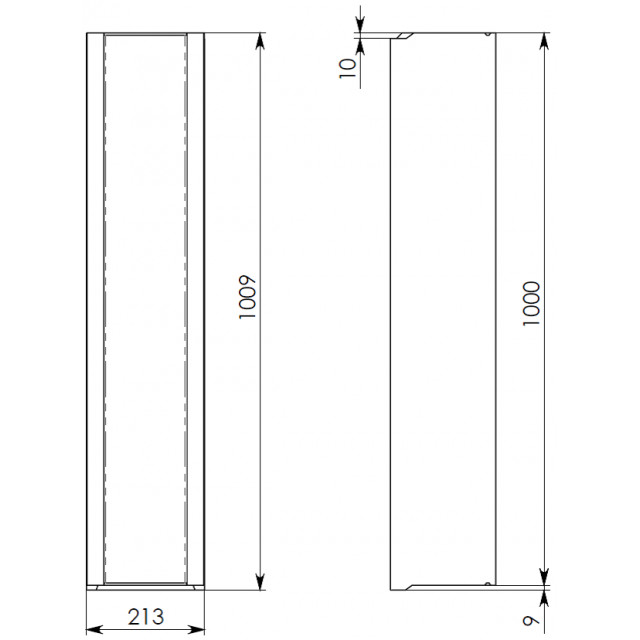

Чертежный вид лотка BGU DN150, №10-0

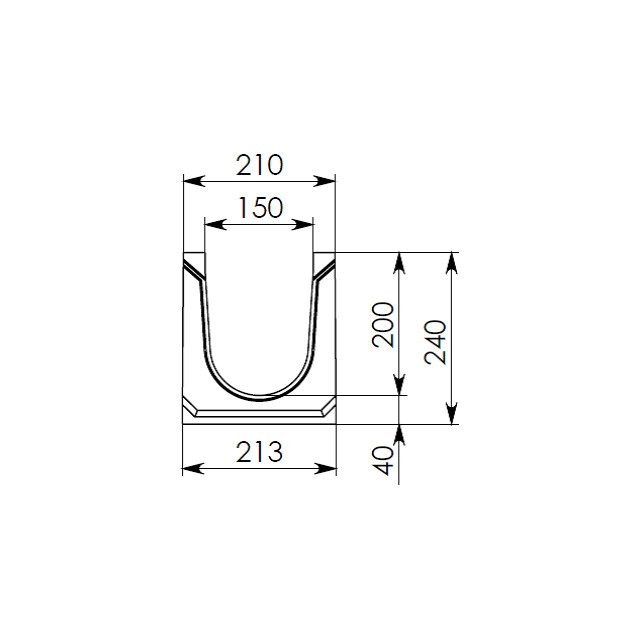

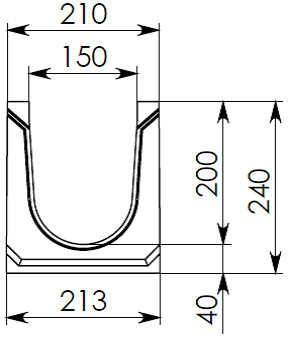

Чертеж BGU 150, №10-0Схема 2: вид спереди

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU DN150 №10-0 и трубы Ø110 мм:

Водослив BGU DN150, №10-0, высота 240

Также лотки BGU при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 10 лотков)

BGU с уклоном

Цена на универсальный ливневый лоток без уклона BGU DN150, № 10-0, высота 240, указана рекомендованная для городов: Санкт-Петербург, Псков, Тула, Москва, с учетом НДС. У нас Вы сможете получить всю подробную информацию о поверхностном водоотводе, купить бетонный лоток для отвода воды, а также заказать доставку системы на строительный объект, в любой регион страны!
