Лотки усиленной серии Maxi (Макси) - это водоотводные каналы из морозостойкого фибробетона, армированные специальными полипропиленовыми волокнами и укомплектованные высокопрочными чугунными решетками (ВЧ). В области поверхностного водоотведения классифицируются как промышленно-дорожные лотки класса нагрузк...
Лотки усиленной серии Maxi (Макси) - это водоотводные каналы из морозостойкого фибробетона, армированные специальными полипропиленовыми волокнами и укомплектованные высокопрочными чугунными решетками (ВЧ). В области поверхностного водоотведения классифицируются как промышленно-дорожные лотки класса нагрузки D400, E600, F900 согласно системе Европейского стандарта EN1433.

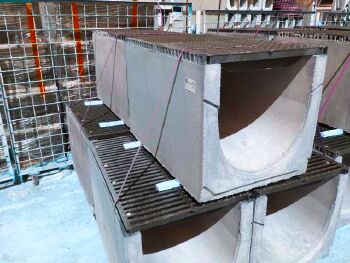

Лотки водоотводные бетонные Maxi производятся методом вибропрессования, такая технология позволяет улучшить геометрию желобов для более корректной состыковки их между собой. Из основных характеристик лотков, также, следует отметить повышенную плотность и прочность готового материала. Дренажные лотки Maxi оснащены стальными оцинкованными насадками, которые интегрированы в борта (боковые стенки) и соединены с армирующими закладными анкерами. Надежное болтовое крепление – плавающий блок крепления со сменной гайкой М10-16, в случае необходимости, можно заменить на месте монтажа, закладки или эксплуатации дренажной системы.
Типоразмеры лотков Maxi

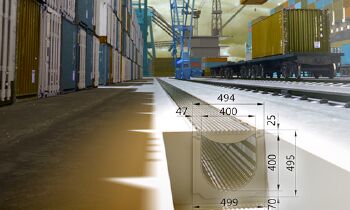

Бетонные лотки Maxi изготавливаются с U-образным сечением, что позволяет добиться наилучших гидравлических характеристик каналов с большими и средними высотами. Типоразмерный ряд определен нестандартными размерами гидравлического сечения DN110 и DN160 – это единственные отличительные характеристики, по которым легко угадывается работа тульских мастеров и крупнейшего отечественного производителя «STANDARTPARK» (Стандартпарк). Гидравлические показатели бетонных желобов Maxi DN200, DN300, DN500 имеются в арсенале практически всех основных российских заводов-изготовителей.

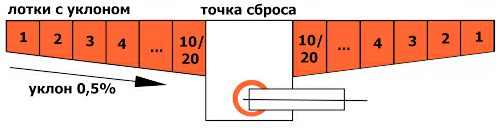

Технологическое решение, благодаря которому при одинаковой ширине каналы могут иметь внутренний уклон основания равный 0,5% с обоймой в 20 лотков – особенность, отличающая Maxi от подобных ливнеприемников. Кстати, в истории бетонных водоотводов - это старейшая система позволяющая вывести разуклонку при помощи лотков с переменным сечением.
Возможные размеры Maxi
Фирменные ливневые бетонные лотки, прошедшие сертификацию и заявленные в каталог производственного объединения с маркировкой Maxi, обозначаемой в проектной документации до 2014 года:
Комплекты MAXI | Сечение | Класс нагрузки | Длина,мм | Ширина,мм | Высота,мм |
ЛВ-11.19.13-Б | DN110 | D, E | 1000 | 187 | 130 |
ЛВ-11.19.18-Б | DN110 | D, E | 1000 | 187 | 180 |
ЛВ-11.19.23-Б | DN110 | D, E | 1000 | 187 | 230 |
ЛВ-11.19.23 с уклоном | DN110 | D, E | 1000 | 187 | 230-130 |
ЛВ-16.25.10-Б | DN160 | E | 1000 | 250 | 100 |
ЛВ-16.25.21-Б | DN160 | E, F | 1000 | 250 | 210 |
ЛВ-16.25.26-Б | DN160 | E, F | 1000 | 250 | 260 |
ЛВ-16.25.31-Б | DN160 | E, F | 1000 | 250 | 310 |
ЛВ-16.25.31 с уклоном | DN160 | E, F | 1000 | 250 | 310-210 |
ЛВ-20.29.23-Б | DN200 | D, E, F | 1000 | 285 | 235 |
ЛВ-20.29.28-Б | DN200 | D, E, F | 1000 | 285 | 285 |
ЛВ-20.29.33-Б | DN200 | D, E, F | 1000 | 285 | 335 |
ЛВ-20.29.43 с уклоном | DN200 | D, E, F | 1000 | 285 | 335-235 |
ЛВ-30.38.31-Б | DN300 | D, E, F | 1000 | 385 | 310 |
ЛВ-30.38.36-Б | DN300 | D, E, F | 1000 | 385 | 360 |
ЛВ-30.38.41-Б | DN300 | D, E, F | 1000 | 385 | 410 |
ЛВ-30.38.41 с уклоном | DN300 | D, E, F | 1000 | 385 | 410-310 |
ЛВ-50.64.51-Б | DN500 | E | 1000 | 640 | 510 |
ЛВ-50.64.56-Б | DN500 | E | 1000 | 640 | 560 |
ЛВ-50.64.61-Б | DN500 | E | 1000 | 640 | 610 |
ЛВ-50.64.61 с уклоном | DN500 | E | 1000 | 640 | 640-415 |
В данной таблице приведены основные характеристики ливневых лотков, свойственные только для системы MAXI!
Где применяются Maxi?
Так как высокая цена на бетонные лотки Maxi оставляет позади все аналогичные материалы ливневой канализации, встретить такие каналы, как правило, можно в рамках реализации крупных проектов по оснащению линейного водоотвода в сфере дорожного строительства.

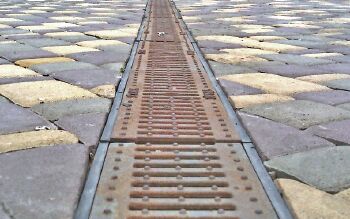

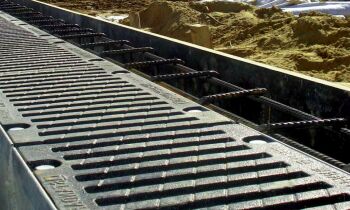

Комплекты высокопрочных и ударостойких дождеприемных желобов используются при реконструкции и строительстве городских улиц и площадей, АЗС, станций технического обслуживания автотранспорта, чаще всего грузового. Также усиленные каналы можно встретить на складских комплексах, производственных площадях, автопарках, вокзалах и аэропортах, в общем, там, где требуются крупные и выносливые водоотводы, способные удерживать высокие механические и динамические нагрузки.
Несколько слов о фибробетоне
Фибробетон – объемно армированный бетон, обладающий повышенной стойкостью к изгибающим нагрузкам (до 25 %) и пониженными усадочными деформациями (до 30%).
Наименование показателя | Нормируемое значение показателей фибробетона |
Класс по прочности на сжатие, Мпа, не менее | В35 |
Класс поп прочности на растяжение при изгибе | Bbtb 4,4 |
Водопоглощение бетона , %, не выше | Bbtb 3,6 |
Марка бетона по морозостойкости | F300 |
Марка по водонепроницаемости, не менее | W2 |
В нашем каталоге представлен весь модельный ряд эпохальной серии водоотводных бетонных лотков, которые вот уже 15 лет участвуют в проектах различной сложности. Проектирование ливневой канализации и согласование материалов поверхностного водоотвода для промышленного и дорожного строительства редко когда обходится без рассмотрения этих заслуженных богатырей. В самом названии «MAXI» уже обозначены и расставлены приоритеты – высокий уровень стимулирования маркетинговых исследований и завоеваний, максимальные характеристики продукта, максимальная цена и, конечно, такое же внимание остальных «игроков».
Мир не стоит на месте, все совершенствуется! На рынке инженерного оборудования появляются новые, высокотехнологичные системы водоотведения, меняются названия бетонных лотков, появляется обоснованная конкуренция…, но Макси навсегда останется эталоном надежного решения от проекта до реализации.
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-11.19.13-Б бетонный с решеткой чугунной ВЧ-50</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х187х130</span></li> <li>Сечение: <span class="dn">DN110</span></li> <li>Артикулы: 04140, 04142, 04144</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки на выбор:<br /> <span class="dn">D400</span> (до 40 тонн) и <span class="dn">E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 46 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-11.19.18-Б бетонный с решеткой чугунной ВЧ-50</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х187х180</span></li> <li>Сечение: <span class="dn">DN110</span></li> <li>Артикулы: 04150, 04152, 04154</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки на выбор:<br /> <span class="dn">D400</span> (до 40 тонн) и <span class="dn">E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 58 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-11.19.23-Б бетонный с решеткой чугунной ВЧ-50</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х187х230</span></li> <li>Сечение: <span class="dn">DN110</span></li> <li>Артикулы: 04100, 04102, 04104</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки на выбор:<br /> <span class="dn">D400</span> (до 40 тонн) и <span class="dn">E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 64 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-11.19.23-Б бетонный с уклоном с решеткой чугунной ВЧ-50</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х190х130-230</span></li> <li>Сечение: <span class="dn">DN110</span></li> <li>Артикулы: 04100/1...20</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки на выбор:<br /> <span class="dn">D400</span> (до 40 тонн) и <span class="dn">E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 52 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Паркинг: лоток водоотводный Maxi ЛВ-16.25.10-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. E (комплект)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х250х100</span></li> <li>Сечение: <span class="dn">DN160</span></li> <li>Артикул: 04310</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: 48 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-16.25.21-Б бетонный с решеткой чугунной ВЧ-50 кл. E (щелевой)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х250х205</span></li> <li>Сечение: <span class="dn">DN160</span></li> <li>Артикул: 04340</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 83,5 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-16.25.26-Б бетонный с решеткой чугунной ВЧ-50 кл. E (щелевой)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х250х255</span></li> <li>Сечение: <span class="dn">DN160</span></li> <li>Артикул: 04350</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 95,5 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-16.25.31-Б бетонный с решеткой чугунной ВЧ-50 кл. E (щелевой)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х250х305</span></li> <li>Сечение: <span class="dn">DN160</span></li> <li>Артикул: 04300</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 107,5 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-16.25.31-Б бетонный с уклоном с решеткой чугунной ВЧ-50 (щелевой)</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х250х210-310</span></li> <li>Сечение: <span class="dn">DN160</span></li> <li>Артикулы: 04300/1...20</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки: <span class="dn">A15-E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 82 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-20.29.23-Б бетонный с решеткой чугунной ВЧ, кл. D и E</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х285х235</span></li> <li>Сечение: <span class="dn">DN200</span></li> <li>Артикулы: 04540 и 045444</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки на выбор:<br /> <span class="dn">D400</span> (до 40 тонн) и <span class="dn">E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 102 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-20.29.28-Б бетонный с решеткой чугунной ВЧ, кл. D и E</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х285х285</span></li> <li>Сечение: <span class="dn">DN200</span></li> <li>Артикулы: 04550 и 045544</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки на выбор:<br /> <span class="dn">D400</span> (до 40 тонн) и <span class="dn">E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 112 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
<p><strong>Комплект: лоток водоотводный Maxi ЛВ-20.29.33-Б бетонный с решеткой чугунной ВЧ, кл. D и E</strong></p> <ul class="spec"> <li>Размеры (ДхШхВ), мм: <span class="dn">1000х285х335</span></li> <li>Сечение: <span class="dn">DN200</span></li> <li>Артикулы: 04500 и 045044</li> <li>Поставляется в комплекте с чугунными решетками!</li> <li>Класс нагрузки на выбор:<br /> <span class="dn">D400</span> (до 40 тонн) и <span class="dn">E600</span> (до 60 тонн)</li> <li>Вес в сборе: от 122 кг.</li> </ul> <p><strong>Цена</strong> указана за комплект.</p>
