BGU-Z DN150, № 0 – универсальный бетонный лоток


Лоток BGU-Z DN150 H215, № 0

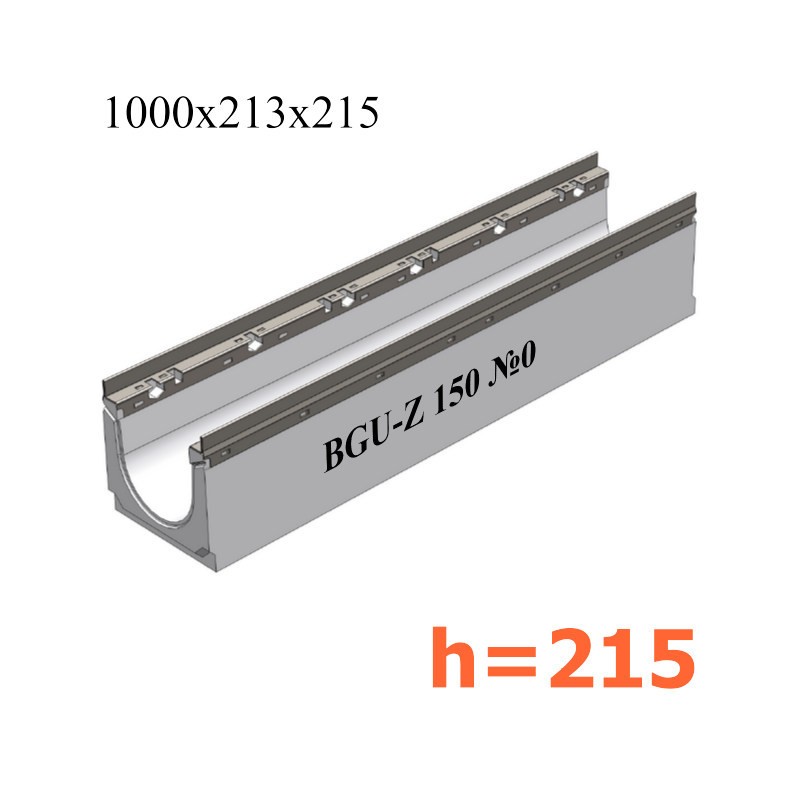

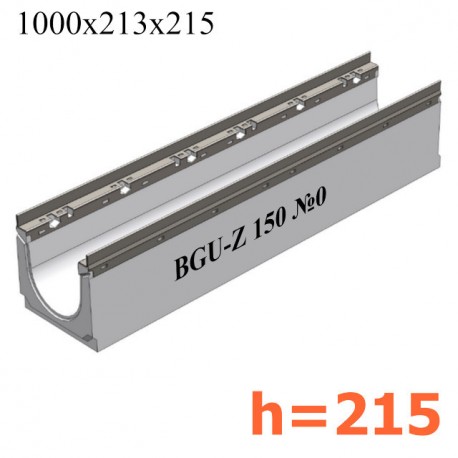

BGU-Z Универсальный лоток DN150, № 0, с оцинкованной насадкой, без уклона (бетонный)

  • Размеры (ДхШхВ), мм: 1000х213х215
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка: 55 кг.
  • Артикул: 14670
  • Дополнительно комплектуется чугунными решетками ВЧ, кл. D и E!

Цена указана за штуку.

Подробнее

630 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 429,60 руб

-5%

6 768,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-150мм), с оцинкованной насадкой КU 100.21,3 (15).21,5(17,5)-BGU-Z, № 0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х213х215
Гидравлическое сечение Ширина DN150 (150 мм), высота 175 мм.
Вес, кг 55,0
Артикул 14670
Проходное сечение 188 см²
Пропускная способность 7,7 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Может участвовать в построении линии с уклоном 0,5%. Устанавливается перед первым номером лотка с уклоном.
Примечание Дополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса D или E.
Кол-во на паллете 16 шт.

Подробнее

Бетонный лоток BGU-Z DN150, № 0

Лоток водоотводный бетонный BGU-Z DN150, № 0 усиленный оцинкованными насадками, шириной горизонтального гидравлического сечения 150 мм и габаритной высотой 215 мм. Пропускная способность канала составляет - 7,7 литра в секунду при уклоне 0,5% или 5 мм на один метр лотка. Применяется в местах, где возможны высокие механические нагрузки на дренажный канал.

В промежуточной серии лотков с сечением DN150 (150 мм), BGU-Z № 0 используется, когда недостаточно сечения лотков серии DN100.

Универсальный бетонный канал BGU-Z DN150, № 0 может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается перед первым номером лотка с уклоном. Всего в построении бетонных лотков с уклоном может быть задействовано: 3 прямых лотка с высотами 165, 190 215, 240 и 265 мм, а также 20 последовательных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGU-Z DN150 с уклоном.

Модель дренажного канала BGU-Z DN150, № 0 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул 14673).

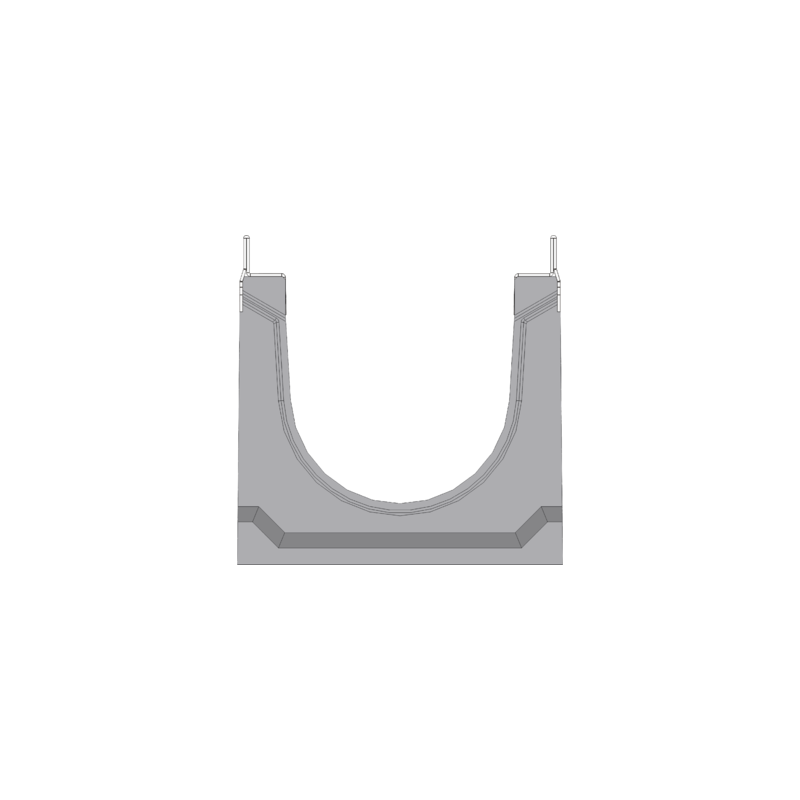

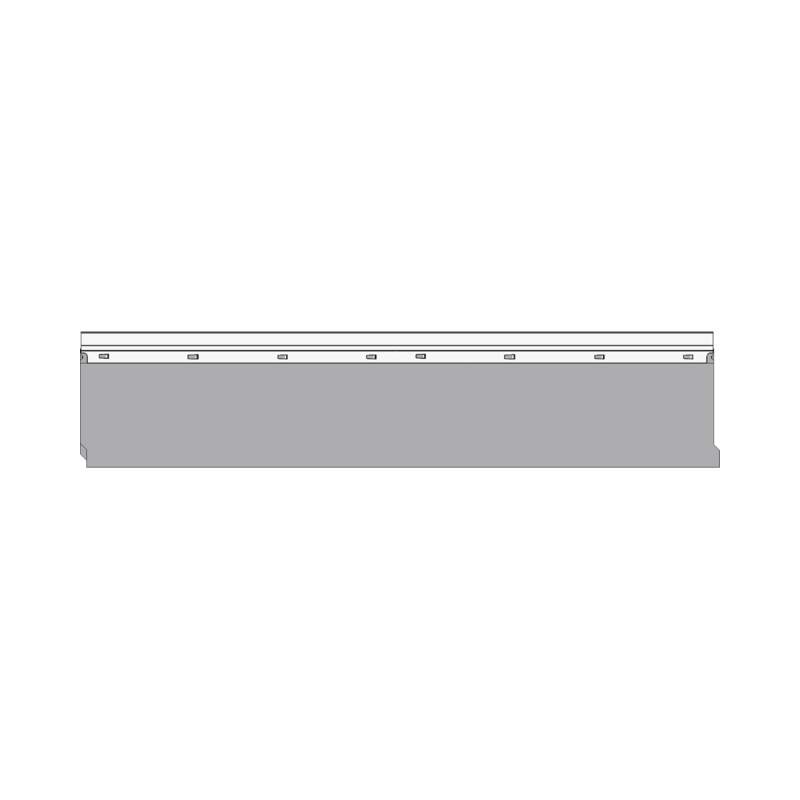

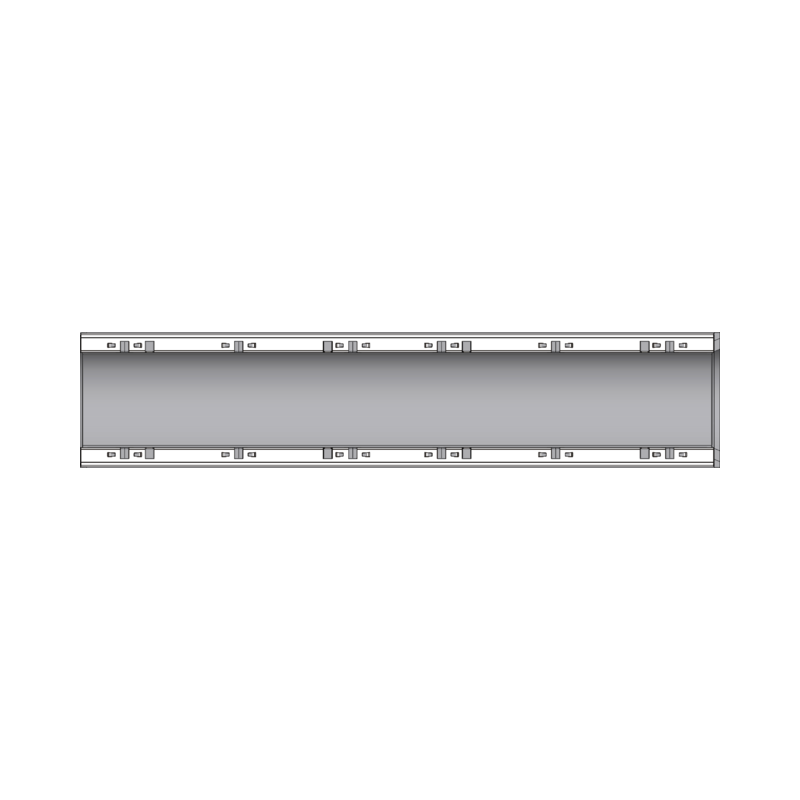

Схема лотка BGU-Z DN150, №0, без уклона

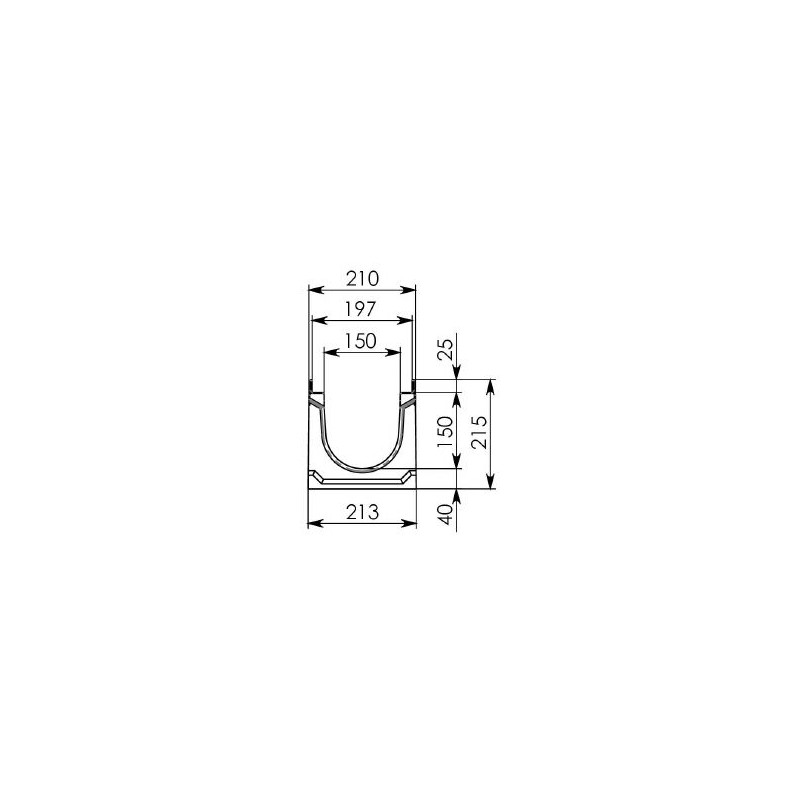

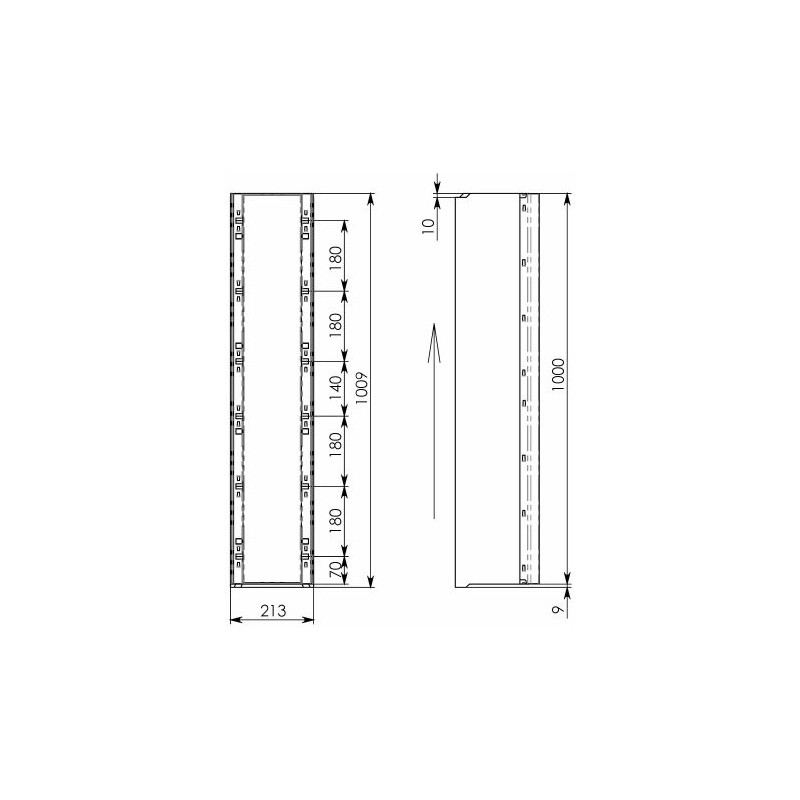

Схема 1: Бетонный лоток BGU-Z DN150, №0, без уклонаСхема 2: BGU-Z DN150, №0, без уклона

Решетки для лотка BGU-Z DN150 H215

Лоток без уклона BGU-Z может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ40), специальными фиксаторами, креплениями решетки. Таким образом, получаем комплект: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 2-а болта с ответной частью для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал). Для класса E требуется двойной комплект крепежей!

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

  • Решетка для лотка BGU-Z DN150, № 0, кл. D
    Щелевая
    Класс нагрузки: D400
    Артикул: RU22038
    Стоимость лотка BGU-Z DN150 №0 в такой комплектации:  руб.
  • Решетка для лотка BGU-Z DN150, № 0, кл. E
    Ячеистая
    Класс нагрузки: E600
    Артикул: RU22712
    Цена лотка BGU-Z DN150 №0 в комплектации с такой решеткой:  15 746,64 руб.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN150 H215 и трубы Ø110 мм:

Схема построения BGU-Z DN150, №0

Сброс воды через пескоуловитель. Подключаются 110-ая и 160-ая трубы:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки BGU-Z при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

BGU-Z с уклоном

Цена на BGU-Z Универсальный лоток DN150, № 0, с оцинкованной насадкой, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток дренажный в комплекте с водоприемными чугунными решетками, а также заказать доставку этой системы на строительный объект в нужное время!
