BGU-Z DN200, № 10-0 – усиленный бетонный лоток водоотводный

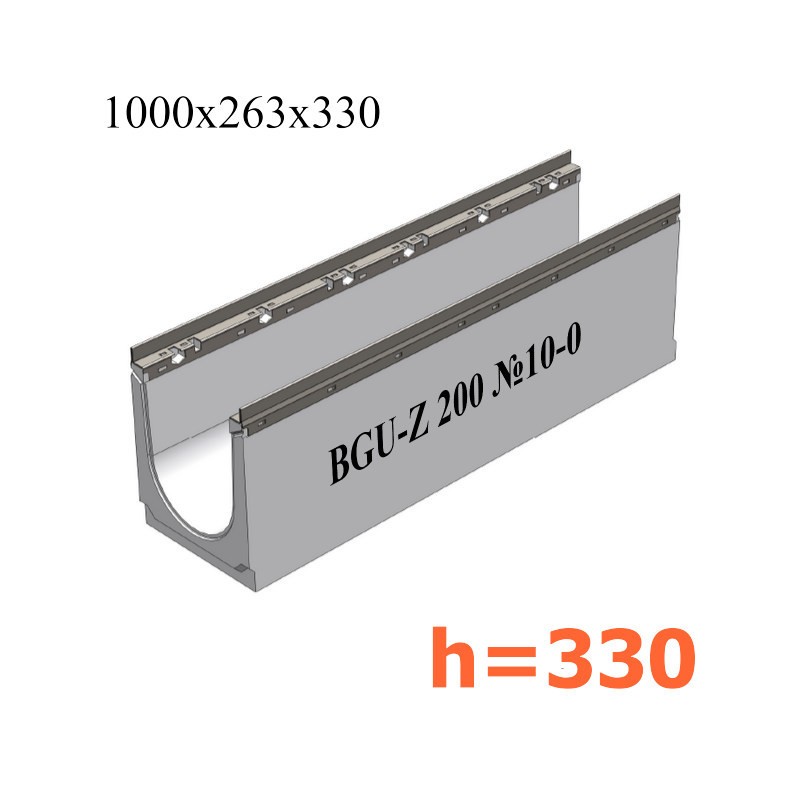

Лоток BGU-Z DN200 H330, № 10-0

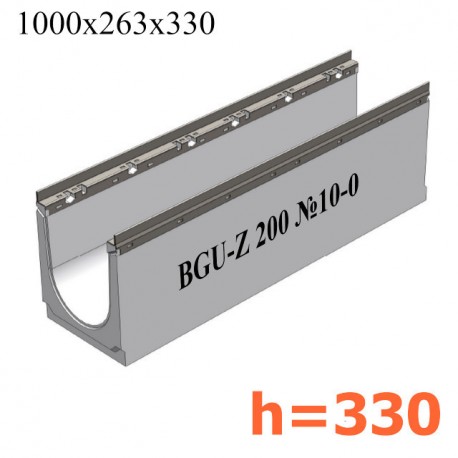

BGU-Z Универсальный лоток DN200, № 10-0, с оцинкованной насадкой, без уклона (бетонный)

  • Размеры (ДхШхВ), мм: 1000х263х330
  • Сечение: DN200
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка: 91 кг.
  • Артикул: 14772
  • Дополнительно комплектуется чугунными решетками ВЧ, кл. D и E!

Цена указана за штуку.

Подробнее

315 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 685,75 руб

-5%

5 985,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-200мм), с оцинкованной насадкой КU 100.26,3 (20).33(27,5) - BGU-Z, № 10-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х263х330
Гидравлическое сечение Ширина DN200 (200 мм), высота 250 мм.
Вес, кг 91,0
Артикул 14772
Проходное сечение 430 см²
Пропускная способность 25,0 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Может участвовать в построении линии с уклоном 0,5%. Устанавливается последним номером после лотка с уклоном №10.
Примечание Дополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса D или E.
Кол-во на паллете 12 шт.

Подробнее

Бетонный лоток BGU-Z DN200, № 10-0

Бетонный дренажный лоток BGU-Z DN200, № 10-0 усиленный стальными оцинкованными насадками, шириной горизонтального гидравлического сечения 200 мм и габаритной высотой 330 мм. Пропускная способность желоба отмечена показателем - 25,0 литров в секунду при уклоне 0,5% или 5 мм на один метр канала. Применяется в местах, где возможны высокие динамические нагрузки на дренажный лоток.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-200мм), с оцинкованной насадкой КU 100.26,3 (20).33(27,5) - BGU-Z, № 10-0

В промежуточной серии лотков с сечением DN200 (200 мм), BGU-Z № 10-0 используется, когда недостаточно сечения лотков линейки DN150.

Универсальный бетонный канал BGU-Z DN200, № 10-0 может участвовать в построении поверхностного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается последним или после лотка с уклоном № 10. Всего в построении бетонных лотков с уклоном может быть задействовано: 5 прямых лотков с высотами 230, 255, 280, 305 и 330 мм, а также 20 последовательных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGU-Z DN200 с уклоном.

Модель водоотводного канала BGU-Z DN200, № 10-0 может быть выполнена с вертикальным выпуском, водосливом для подключения к дренажной трубе Ø160 мм (артикул 14775).

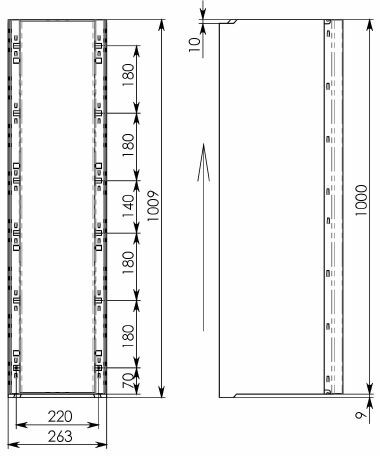

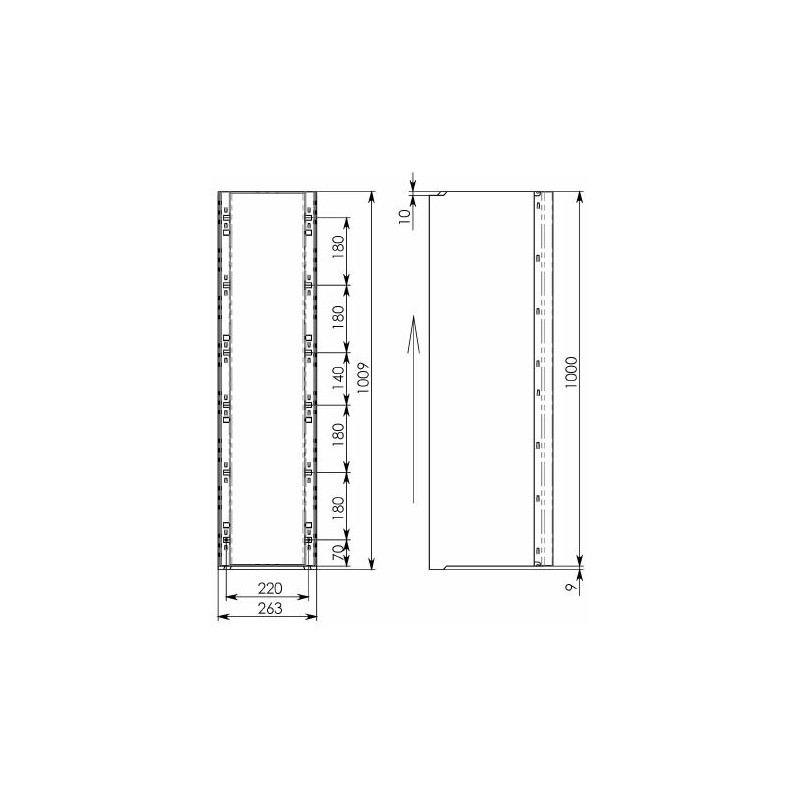

Чертежный вид лотка BGU-Z DN200, №10-0, без уклона

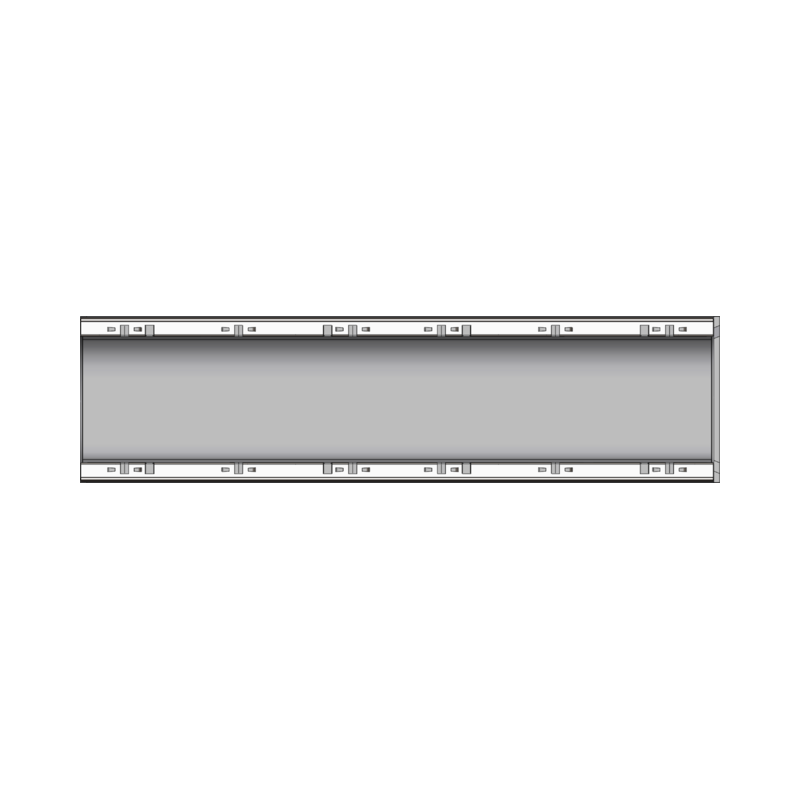

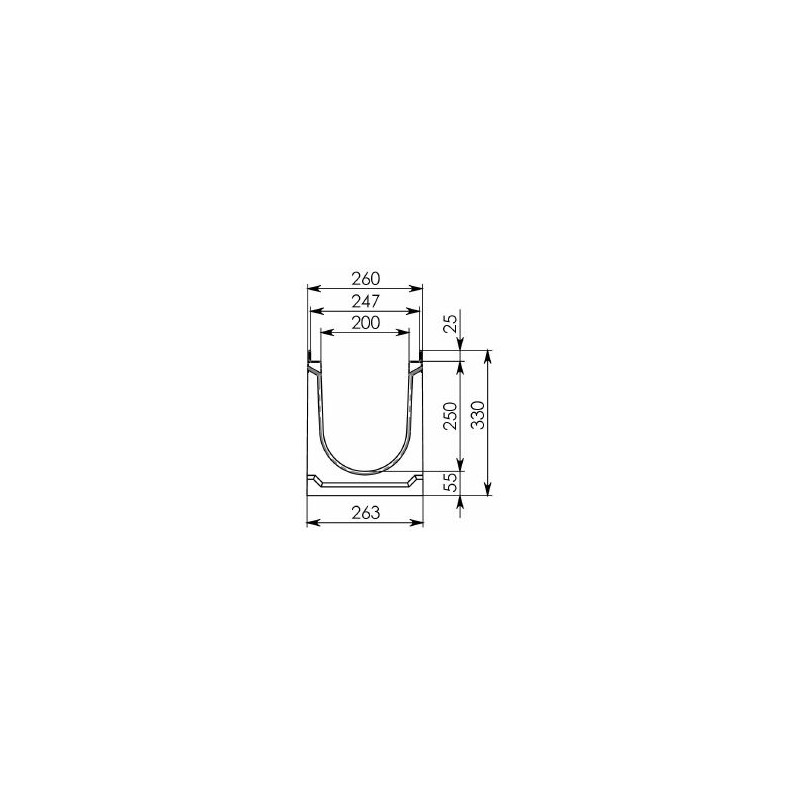

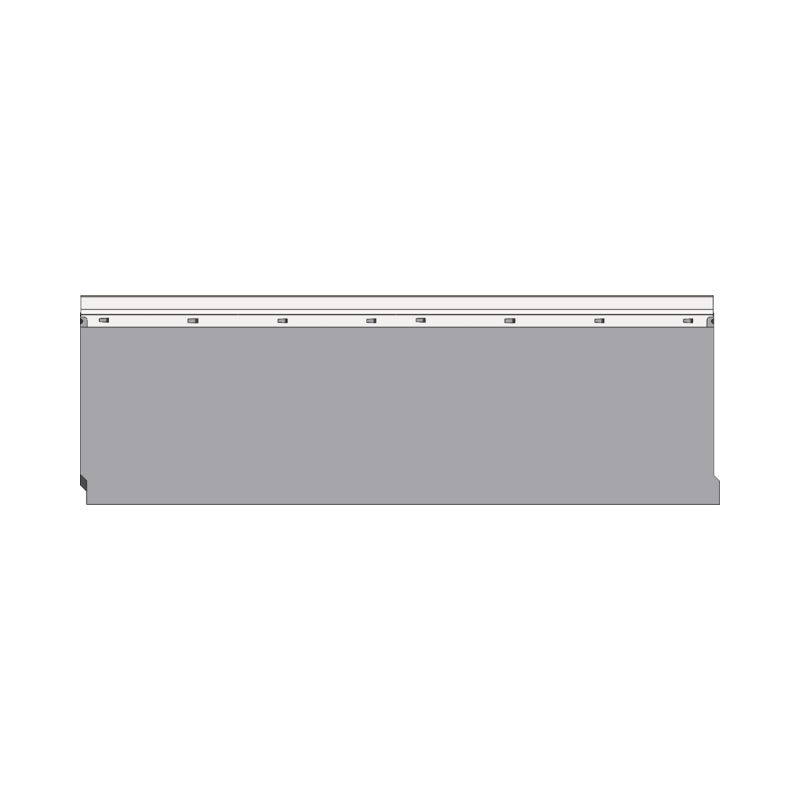

Схема 1: Бетонный лоток BGU-Z DN200, №10-0, без уклонаСхема 2: BGU-Z DN200, №10-0, без уклона

Решетки для лотка BGU-Z DN200 H330

Усиленный лоток без уклона BGU-Z может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ40), специальными фиксаторами, креплениями решетки. В комплекте: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 2-а болта с ответной частью для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал). Для класса E требуется двойной комплект крепежей!

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

  • Решетка для лотка BGU-Z DN200 H330, кл. D
    Щелевая
    Класс нагрузки: D400
    Артикул: RU22039
    Стоимость лотка BGU-Z DN200 №10-0 в такой комплектации:  руб.
  • Решетка для лотка BGU-Z DN200 H330, кл. E
    Ячеистая
    Класс нагрузки: E600
    Артикул: RU22722
    Цена лотка BGU-Z DN200 №10-0 укомплектованного этой решеткой:  руб.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN200 H330 и трубы Ø160 мм:

Схема построения BGU-Z DN200, №10-0

Сброс воды через пескоуловитель. Подключается 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки BGU-Z при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

BGU-Z с уклоном

Цена на BGU-Z Универсальный лоток DN200, № 10-0, с оцинкованной насадкой, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток дренажный для водоотвода в комплекте с ливневыми чугунными решетками, а также заказать доставку этой системы на строительный объект в нужное время!
