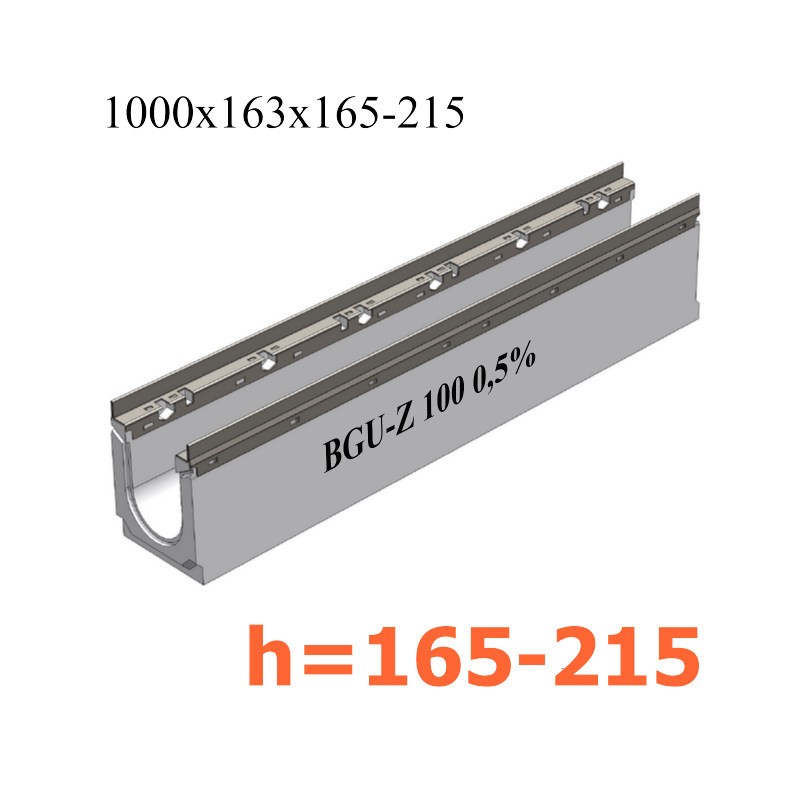

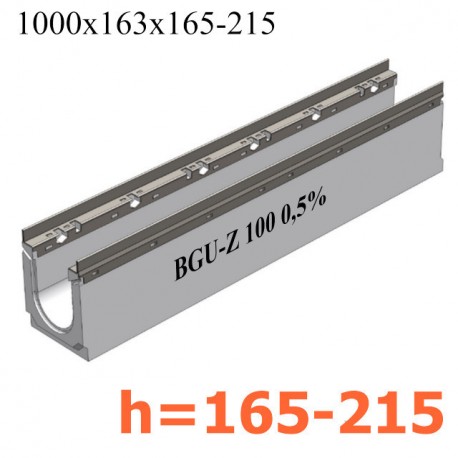

Лотки водоотводные бетонные BGU-Z DN100 с внутренним уклоном

Лотки BGU-Z DN100 с уклоном Увеличить

Лотки BGU-Z DN100 с уклоном

BGU-Z Универсальные бетонные лотки DN100 с оцинкованной насадкой, с уклоном 0,5 %

  • Размеры (ДхШхВ), мм: 1000х163х165-215
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Артикулы: 14576...14585
  • Вес: от 37 кг.
  • Дополнительно комплектуются чугунными решетками ВЧ, кл. D и E!

Цена указана за комплект.

Подробнее

150 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 970,00 руб

Характеристики

Название в проекты BGU-Z Универсальный лоток DN100, № 1-10, с оцинкованной насадкой, 0,5 % уклон
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х163х165-215
Гидравлическое сечение Ширина DN100 (100 мм)
Артикул 14576...14585
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Дополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса D или E
Примечание В наборе BGU-Z DN100 с уклоном имеется 3 прямых лотка для увеличения общей линии каналов.
Кол-во на паллете 25 шт.

Подробнее

Лотки бетонные BGU-Z DN100 с уклоном

Для водоотводных бетонных лотков серии BGU-Z разработано конструктивно оригинальное решение - это возможность сбора и отвода дождевой воды с территорий с большой площадью водосбора, при помощи универсальных, усиленных стальными оцинкованными насадками каналов имеющих внутренний уклоном 0,5%. В случае, когда нет возможности использования естественных ландшафтных особенностей местности при создании уклона (разуклонки), можно применить бетонные лотки с переменным сечением. Общая обойма состоит из 10 комплектов BGU-Z имеющих ширину гидравлического сечения DN100 (100 мм) с шагом уклона 5 мм на 1 погонный метр длины лотка. В построении эффективного поверхностного дренажа могут быть задействованы три прямых канала такого же сечения, внешние высоты которых: Н165, 190, 215 (165, 190, 215 мм).

Схема уклонов

Усиленные бетонные лотки BGU-Z DN100 с уклоном 0,5%
Артикул Типоразмер Класс нагрузки Длина, мм Ширина, мм Начальная высота, мм Конечная высота, мм Вес, кг
14570 № 0 A-E 1000 163 165 165 38,0
14576 BGU-Z Универсальный лоток DN100, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 165 170 36,5
14577 BGU-Z Универсальный лоток DN100, № 2, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 170 175 37,0
14578 BGU-Z Универсальный лоток DN100, № 3, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 175 180 38,0
14579 BGU-Z Универсальный лоток DN100, № 4, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 180 185 38,5
14580 BGU-Z Универсальный лоток DN100, № 5, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 185 190 39,5
14571 № 5-0 A-E 1000 163 190 190 41,0
14581 BGU-Z Универсальный лоток DN100, № 6, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 190 195 40,0
14582 BGU-Z Универсальный лоток DN100, № 7, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 195 200 41,0
14583 BGU-Z Универсальный лоток DN100, № 8, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 200 205 42,0
14584 BGU-Z Универсальный лоток DN100, № 9, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 205 210 42,5
14585 BGU-Z Универсальный лоток DN100, № 10, с оцинкованной насадкой, 0,5 % уклон A-E 1000 163 210 215 43,0
14572 № 10-0 A-E 1000 163 215 215 44,0

Выделенные элементы (строки) - характеристики прямых бетонных лотков серии BGU-Z DN100, которые могут участвовать в общем построении поверхностного водоотвода вместе с лотками с переменным сечением!

Выгодно-низкая цена, по которой можно купить бетонные водоотводные лотки с уклоном сечением 100 мм формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет универсальные, усиленные стальными оцинкованными насадками бетонные желоба для отвода воды BGU-Z оптом и в розницу во все регионы нашей страны.
