BGU DN150, № 0 - бетонный универсальный лоток без уклона
> Водоотвод>Бетонные лотки>BGU>Лоток BGU DN150 H190, № 0

Цена снижена! BGU Универсальный лоток DN150, № 0, без уклона (бетонный) Увеличить
Назад Далее

Лоток BGU DN150 H190, № 0

Лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.21,3 (15).19(15) - BGU, № 0

  • Размеры (ДхШхВ), мм: 1000х213х190
  • Сечение: DN150
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 51 кг.
  • Артикул: 13100
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

525 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 598,00 руб

1 776,00 руб

-178,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.21,3 (15).19(15) - BGU, № 0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х213х190
Гидравлическое сечение Ширина DN150 (150 мм), высота 150 мм.
Вес, кг 51,0
Артикул 13100
Проходное сечение 150,5 см²
Пропускная способность 5,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 110 мм
Примечание Дополнительно можно выбрать водоприемную решетку: стальную или чугунную
Кол-во на паллете 20 шт.

Подробнее

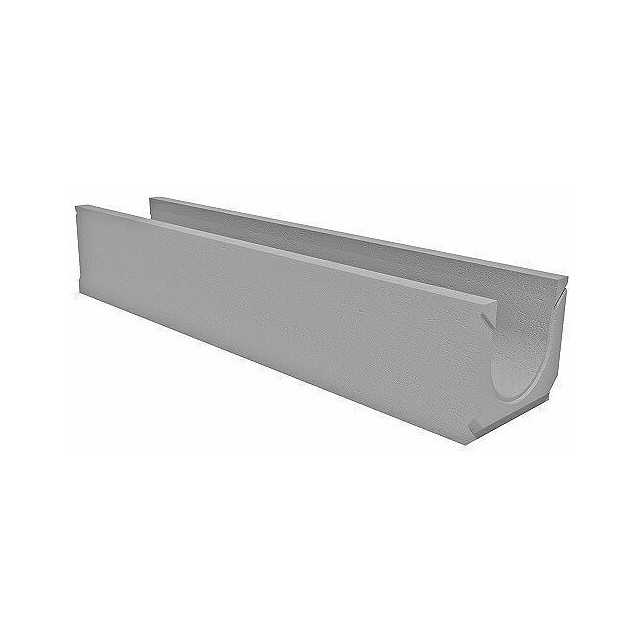

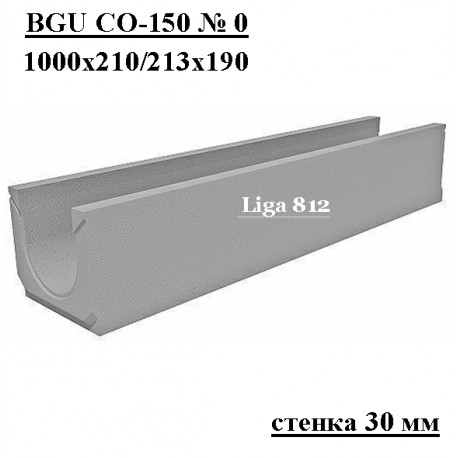

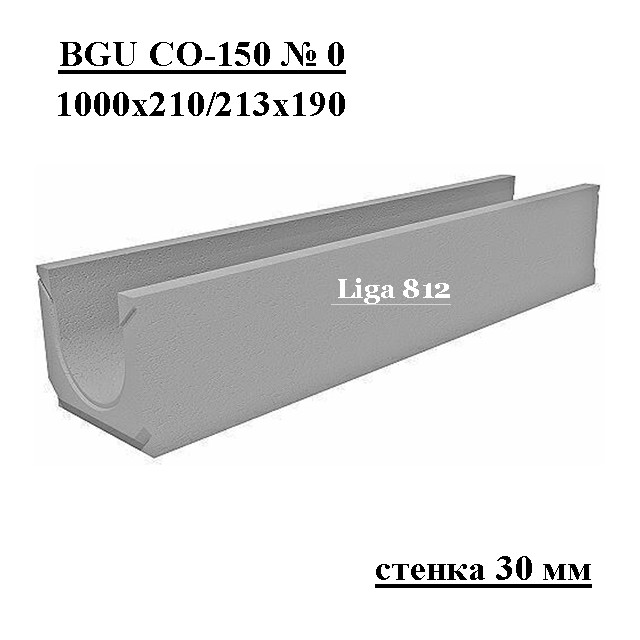

Бетонный лоток BGU DN150, № 0

Лоток водоотводный BGU DN150, №0 - это универсальный, без внутреннего уклона, бетонный канал шириной 213 мм и габаритной высотой 190 мм. Пропускная способность канала составляет - 5,3 литров в секунду при уклоне 0,5% или 5 мм на один метр желоба.

В промежуточной серии лотков шириной гидравлического сечения 150 мм, BGU № 0 используется, когда недостаточно сечения лотков серии DN100.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.21,3 (15).19(15) - BGU, № 0

Представленный типоразмер водоотводного канала может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линейке устанавливается первым номером перед идущим следом лотком с уклоном №1. Всего в построении бетонных лотков с уклоном может быть задействовано: 3 прямых лотка с высотами 190, 215 и 240 мм и 10 последовательных каналов с уклоном 0,5%. Подробное описание компоновки и размеров лотков на странице: "Бетонные лотки BGU DN150 с уклоном".

Модель универсального желоба BGU DN150 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул 13105). В зависимости от места расположения и ожидаемых нагрузок на водоотводный лоток, дополнительно можно выбрать водоприемные решетки: стальные или чугунные.

ВажноВажно!
В конструкции бетонного лотка BGU DN150 №0 не предусмотрены варианты крепления для дренажных решеток!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

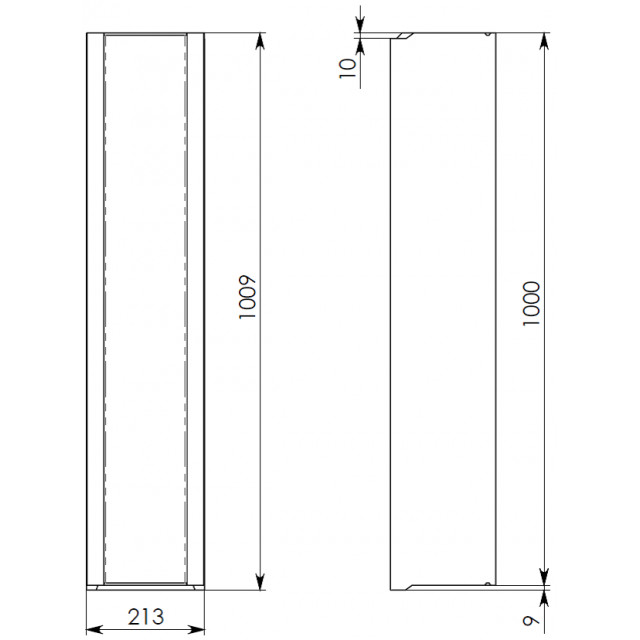

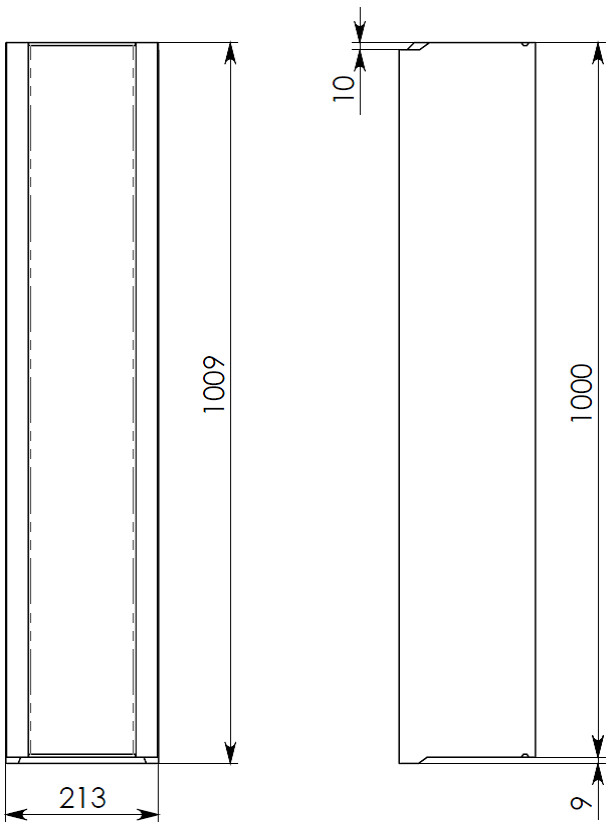

Чертежный вид лотка BGU DN150, №0

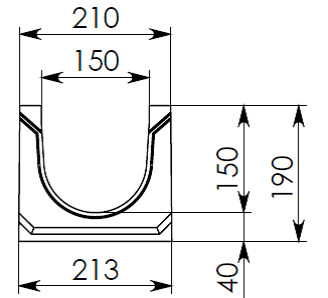

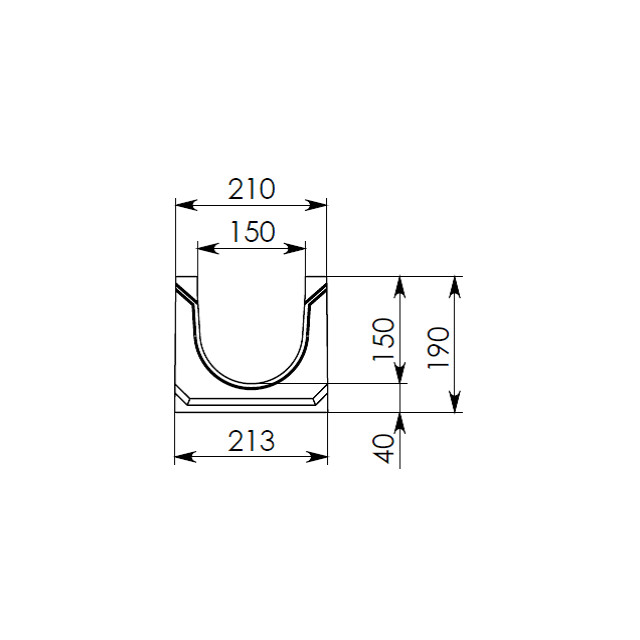

Чертеж BGU 150, №0Схема 2: вид спереди

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU DN150 №0 и трубы Ø110 мм:

Водослив BGU DN150, №0, высота 190

Также лотки BGU при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 10 лотков)

BGU с уклоном

Цена на универсальный лоток без уклона BGU DN150, №0, высота 190, указана рекомендованная для городов: Санкт-Петербург, Псков, Тула, Москва, с учетом НДС. У нас Вы сможете получить всю объективную информацию о поверхностном водоотводе, купить бетонный лоток для водоотвода, а также заказать доставку системы на строительный объект, в любой регион страны!
