Лоток BGU-Z DN100 H165, № 0

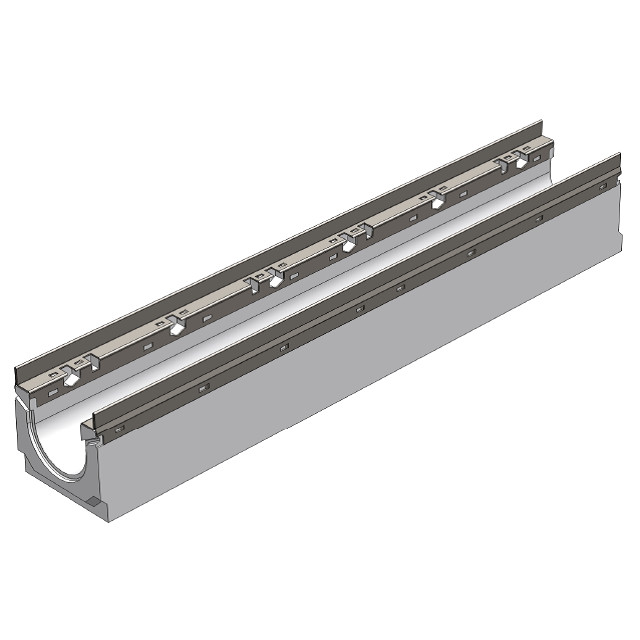

Бетонный лоток BGU-Z DN100 № 0

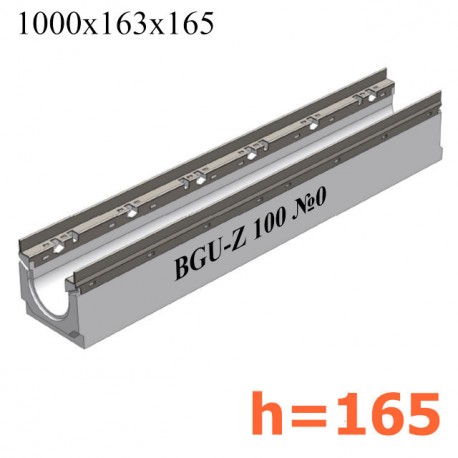

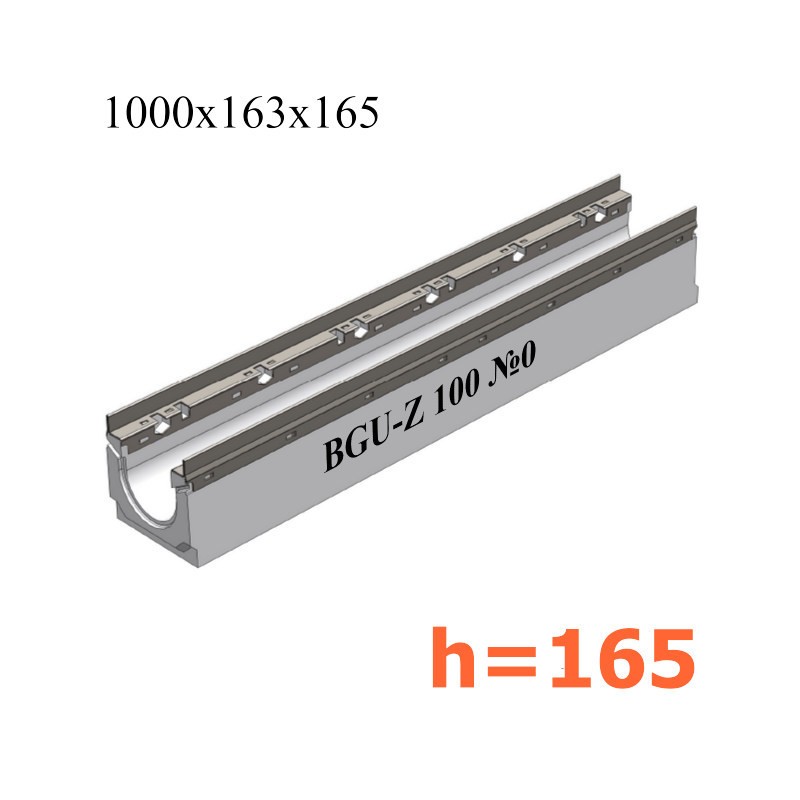

Коробчатый водоотводный бетонный лоток BGU-Z КU 100.16,3 (10).16,5(12,5) усиленный оцинкованными насадками имеет ширину горизонтального гидравлического сечения 100 мм (СО-100мм), и габаритную высоту 165 мм. Пропускная способность канала составляет - 2,7 литра в секунду при уклоне 0,5% или 5 мм на один метр желоба. Применяется в местах, где возможны высокие динамические нагрузки на дренажный канал.

Универсальный бетонный канал BGU-Z DN100, № 0 участвует в построении поверхностного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается перед первым номером лотка с уклоном. Всего в построении бетонных лотков с уклоном задействовано: 5 прямых лотков с высотами 165, 190, 215, 240 и 265 мм, а также 20 промежуточных каналов с уклоном 0,5%, либо выборочные комбинации типоразмеров в серии.. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGU-Z DN100 с уклоном.

Как дополнительная опция, модель желоба BGU-Z DN100, № 0 производится с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул 14573)

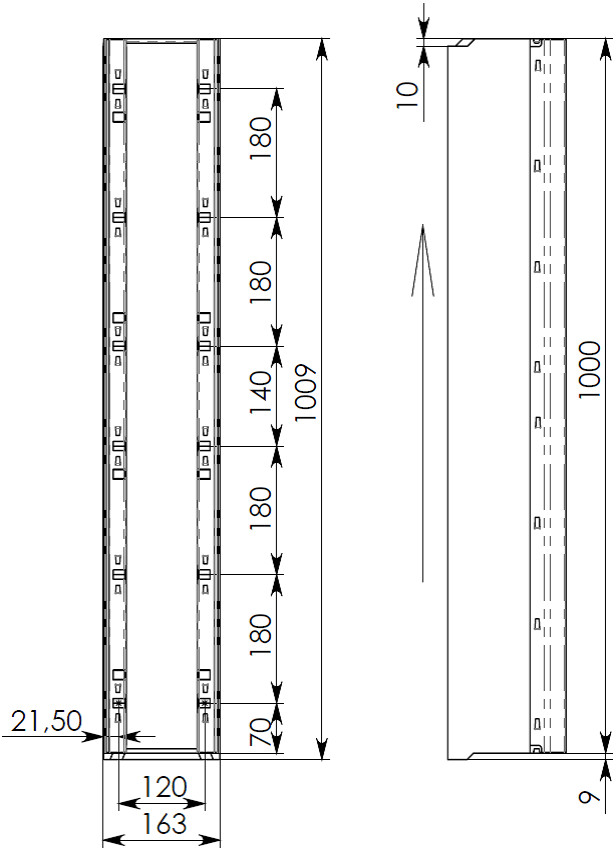

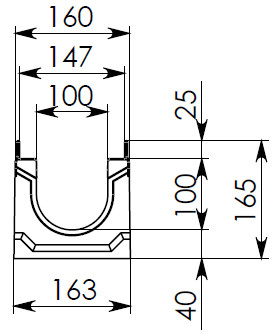

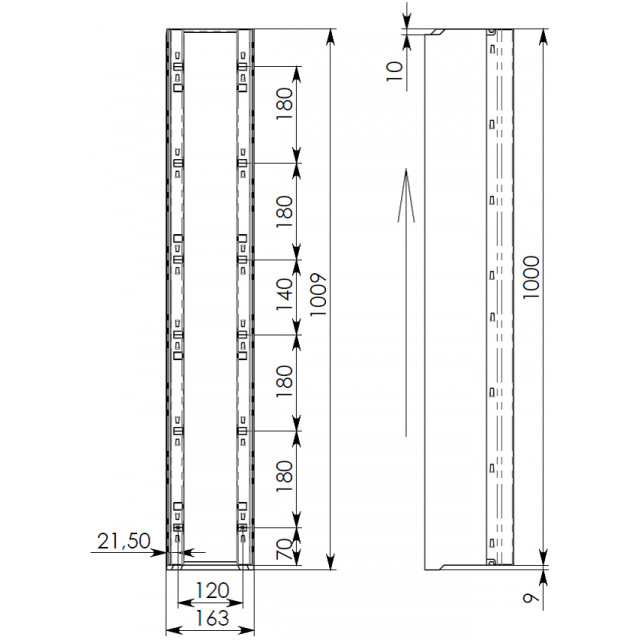

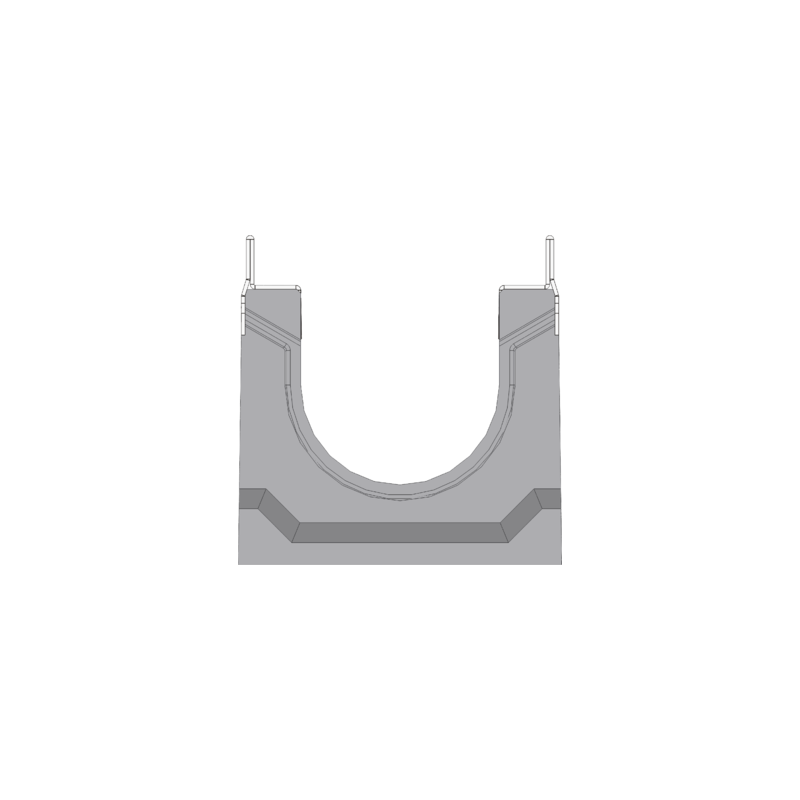

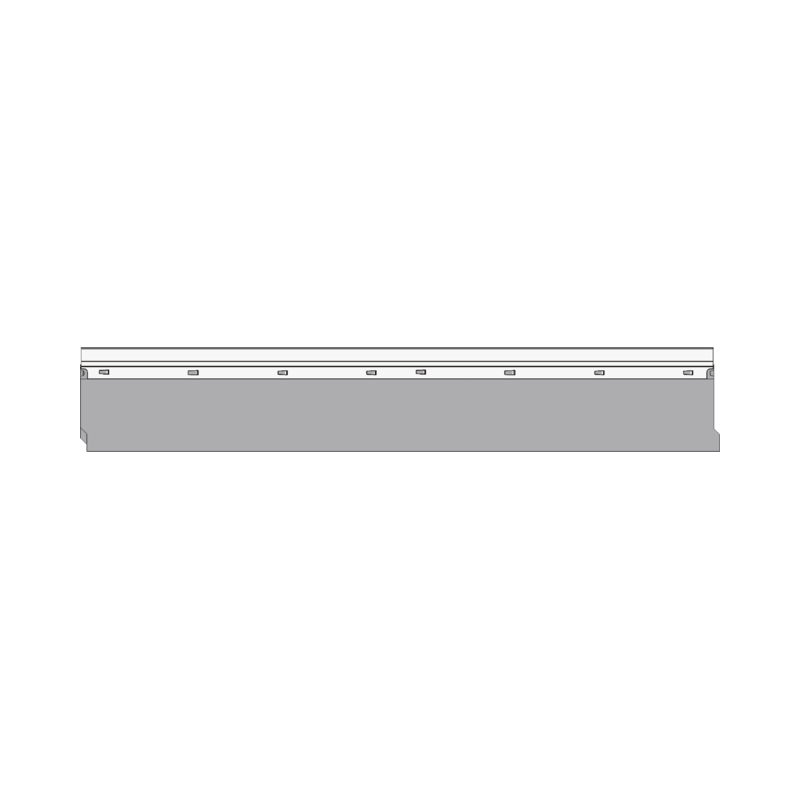

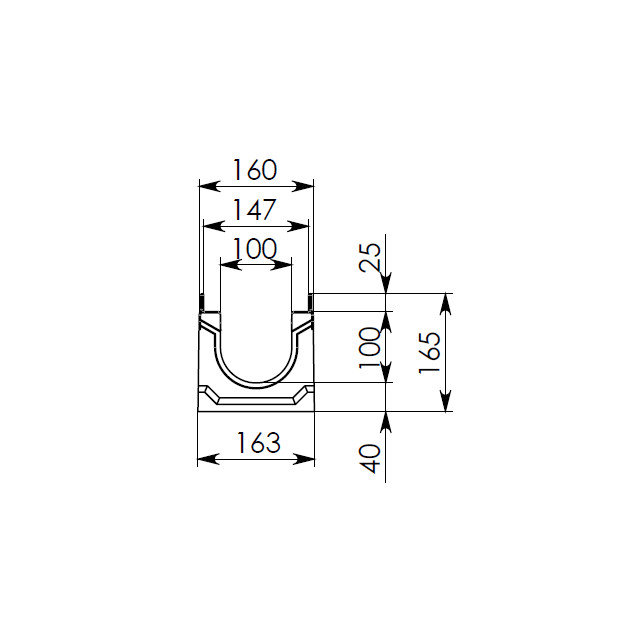

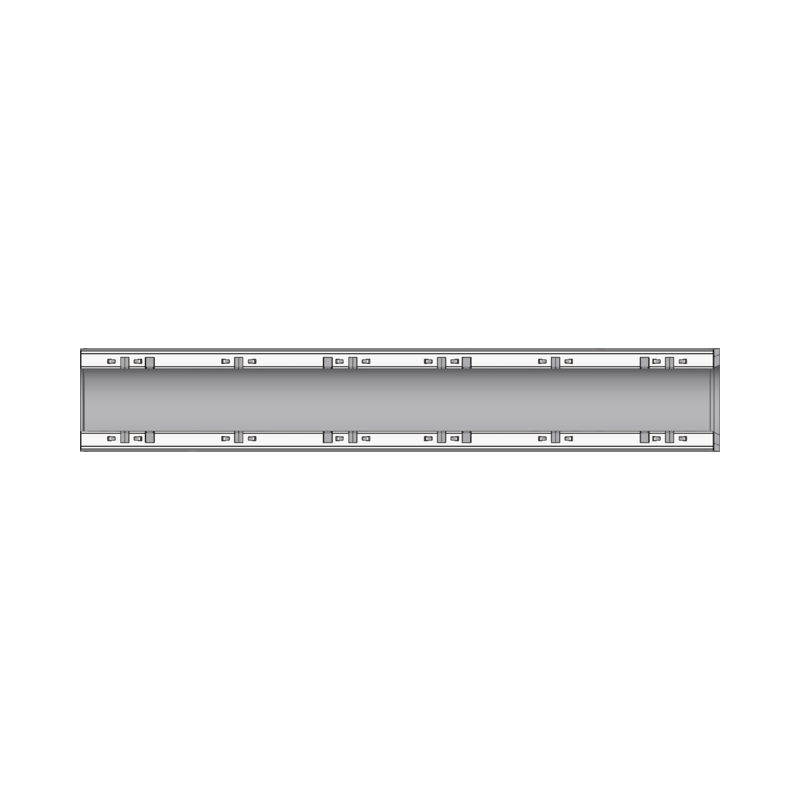

Чертежный вид лотка BGU-Z DN100 №0

Решетки для лотка BGU-Z DN100 H165

Лоток без уклона BGU-Z (СО-100мм), №0 может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ50), специальными фиксаторами - креплениями решетки. Таким образом, получаем комплект: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна необходимиго класса нагрузки, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), Крепежный набор (болтовые фиксаторы, для крепления решетки в лотке по периметру)

Варианты водоприемных решеток, в зависимости от предполагаемых нагрузок и условий эксплуатации:

•
  Щелевая
  Класс нагрузки: D400
  Артикул: RU23002;
•
  Ячеистая
  Класс нагрузки: E600
  Артикул: 23820.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN100 H165 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Двухстороннее соединение с песколовкой:

Также лотки BGU-Z при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
