Бетонные водоотводные лотки BGU-Z DN150 с внутренним уклоном
> Водоотвод>Бетонные лотки>BGU-Z>Лотки BGU-Z DN150 с уклоном

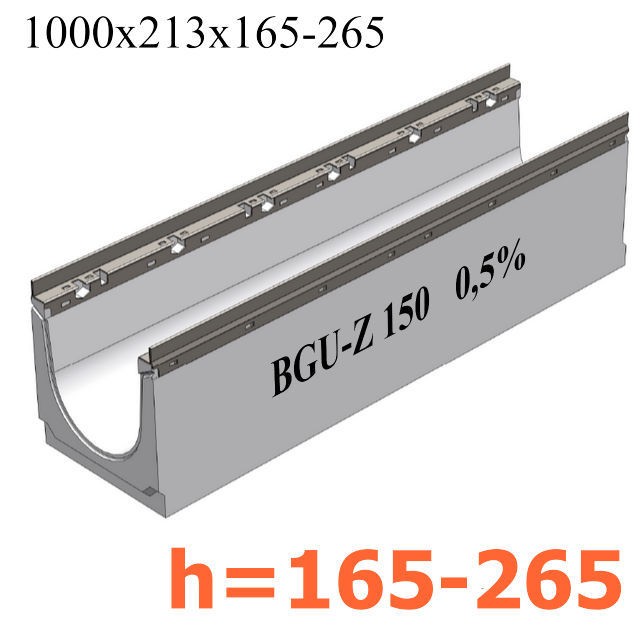

Лотки BGU-Z DN150 с уклоном Увеличить

Лотки BGU-Z DN150 с уклоном

BGU-Z Универсальные бетонные лотки DN150 с оцинкованной насадкой, с уклоном 0,5 %

  • Размеры (ДхШхВ), мм: 1000х213х215-265
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Артикулы: 14676...14685
  • Вес: от 55 кг.
  • Дополнительно комплектуются чугунными решетками ВЧ, кл. D и E!

Цена указана за комплект.

Подробнее

135 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 390,00 руб

Характеристики

Название в проекты BGU-Z Универсальный лоток DN150, № 1-10, с оцинкованной насадкой, 0,5 % уклон
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х213х215-265
Гидравлическое сечение Ширина DN150 (150 мм)
Артикул 14676...14685
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Дополнительно можно выбрать водоприемную чугунную решетку (ВЧ) класса D или E
Примечание В наборе BGU-Z DN150 с уклоном имеется 3 прямых лотка для увеличения общей линии каналов.
Кол-во на паллете 16 шт.

Подробнее

Лотки бетонные BGU-Z DN150 с уклоном

Для дренажных бетонных лотков серии BGU-Z разработано конструктивно оригинальное решение - это возможность сбора и отвода дождевой и талой воды с территорий с большой площадью водосбора, при помощи универсальных, усиленных стальными оцинкованными насадками каналов, имеющих внутренний уклоном 0,5%. В случае, когда нет возможности использования естественных ландшафтных особенностей местности при создании уклона (разуклонки), можно применить бетонные лотки с переменным сечением (внутренним уклоном). Общая обойма в серии состоит из 20 комплектов BGU-Z имеющих ширину гидравлического сечения DN150 (100 мм) с шагом уклона 5 мм на 1 погонный метр длины лотка. В построении эффективной ливневой канализации могут быть задействованы пять прямых каналов такого же сечения, внешние высоты которых: Н165, 190, 215, 240, 265 (165, 190, 215, 240, 265 мм).

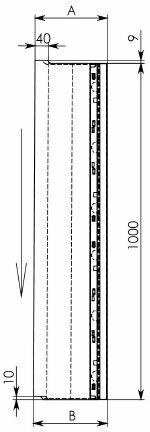

Схема уклонов

Усиленные бетонные лотки BGU-Z DN150 с уклоном 0,5%
Артикул Типоразмер Класс нагрузки Длина, мм Ширина, мм Начальная высота (А), мм Конечная высота (В), мм Вес, кг
40418262 № -10-0 A-E 1000 213 165 165 47,0
40418210 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 165 170 47,1
40418209 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 170 175 47,8
40418208 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 175 180 48,5
40418207 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 180 185 49,2
40418206 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 185 190 49,9
40418261 № -5-0 A-E 1000 213 190 190 50,5
40418205 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 190 195 50,6
40418204 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 195 200 51,3
40418203 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 200 205 52,0
40418202 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 205 210 52,7
40418201 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 210 215 53,4
14670 № 0 A-E 1000 213 215 215 55,0
14676 BGU-Z Универсальный лоток DN150, № 1, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 215 220 54,5
14677 BGU-Z Универсальный лоток DN150, № 2, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 220 225 55,0
14678 BGU-Z Универсальный лоток DN150, № 3, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 225 230 55,5
14679 BGU-Z Универсальный лоток DN150, № 4, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 230 235 56,5
14680 BGU-Z Универсальный лоток DN150, № 5, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 235 240 57,0
14671 № 5-0 A-E 1000 213 240 240 59,0
14681 BGU-Z Универсальный лоток DN150, № 6, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 240 245 58,0
14682 BGU-Z Универсальный лоток DN150, № 7, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 245 250 58,5
14683 BGU-Z Универсальный лоток DN150, № 8, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 250 255 59,0
14684 BGU-Z Универсальный лоток DN150, № 9, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 255 260 60,0
14685 BGU-Z Универсальный лоток DN150, № 10, с оцинкованной насадкой, 0,5 % уклон A-E 1000 213 260 265 61,0
14672 № 10-0 A-E 1000 213 265 265 62,0

Выделенные элементы (строки) - характеристики прямых бетонных лотков серии BGU-Z DN150, которые могут участвовать в общем построении линейного водоотвода вместе с лотками с переменным сечением!

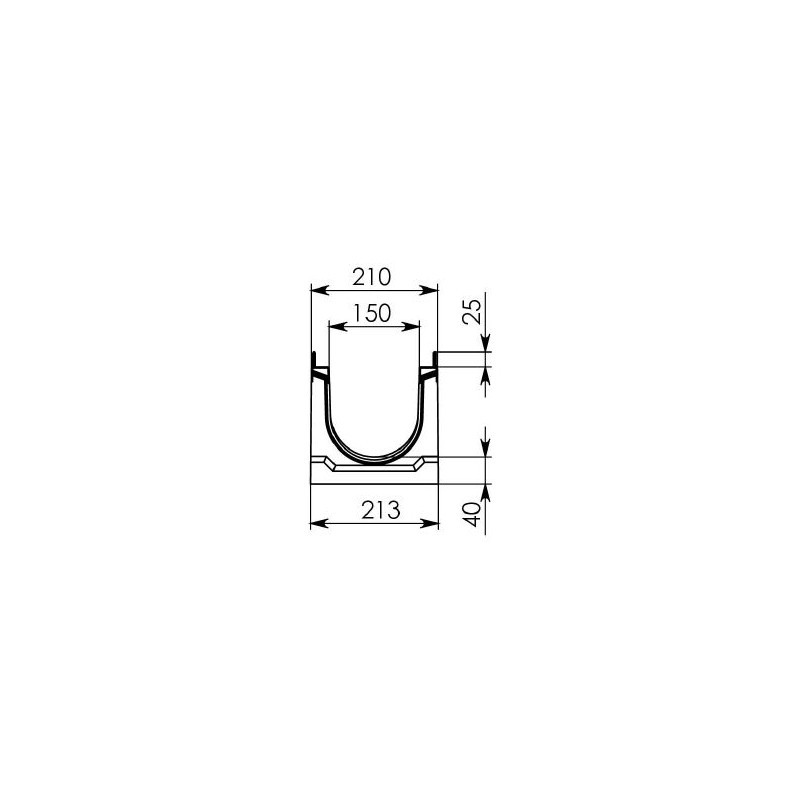

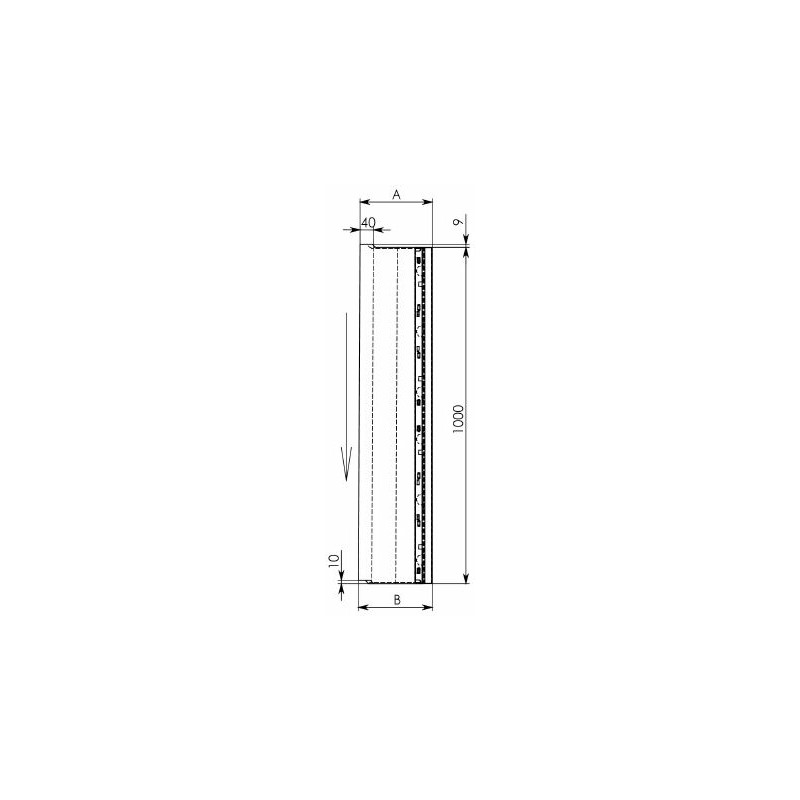

Чертеж BGU-Z DN150 с уклономСхема потока

Выгодно-низкая цена, по которой можно купить бетонные дренажные лотки с уклоном сечением 150 мм формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет универсальные, усиленные стальными оцинкованными насадками бетонные желоба для отвода воды BGU-Z оптом и в розницу во все регионы нашей страны.
