Бетонный лоток MAX 150 H100 C250 с чугунными решетками (паркинг)

Лоток бетонный MAX ЛВ-15.21.10 с решетками C250

Лоток водоотводный MAX ЛВ-15.21.10-Б бетонный с решеткой щелевой чугунной ВЧ, кл. C250 (комплект) - это мелкосидящий канал, для организации линейного водоотвода в местах с ограничением по глубине заложения системы. Серия DN150 H100 расширена до трех классов нагрузки, с возможностью выбора оптимальных несущих способностей в соответствии с требованиями Вашего проекта.

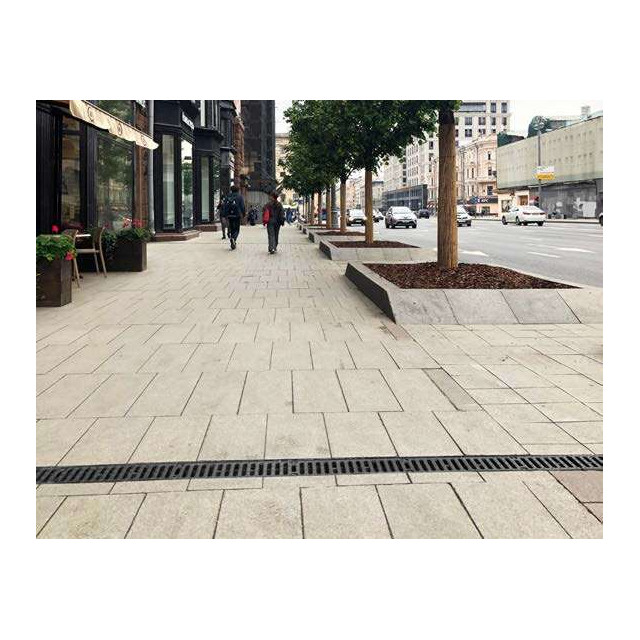

Модель MAX DN150 H100 с чугунными решетками класса C250 применяется на строительстве паркингов, где исключен наезд на линию водоотвода колесами тяжелого автотранспорта. Кроме того, может участвовать в смешанном порядке (микс) с более мощными решетками, но с одинаковым основанием (лотком). Напомним, что сам лоток рассчитан на максимальные нагрузки класса E600, а конечный результат определяет установленная на него чугунная решетка.

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/ метр. кв

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, гаражи, паркинги.

Усиленная система "шип-паз"

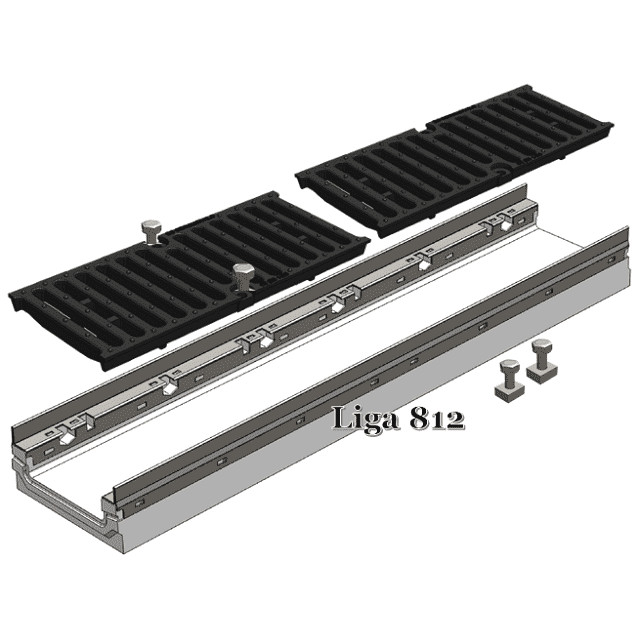

Комплект поставки

• Бетонный лоток B55 длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм) - 1 шт.

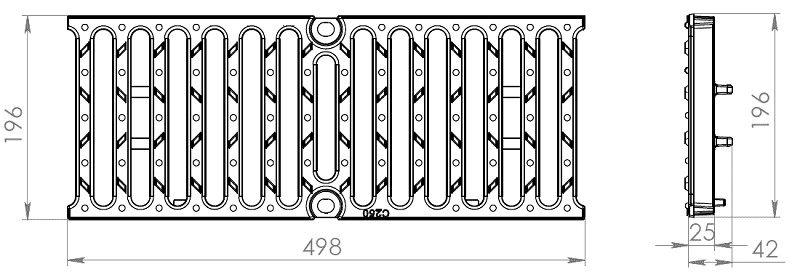

• Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую структуру, под нагрузки класса С250 - 2 шт.
• Крепежный комплект М10 (Болт М10*35 DIN933 + Гайка М10 DIN 557 + шайба стопорная D10) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 4 шт. (расход: 1 решетка = 2 крепежа).

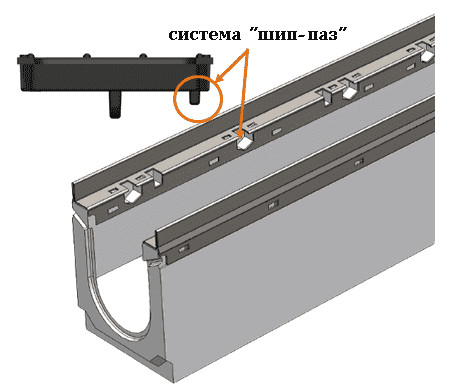

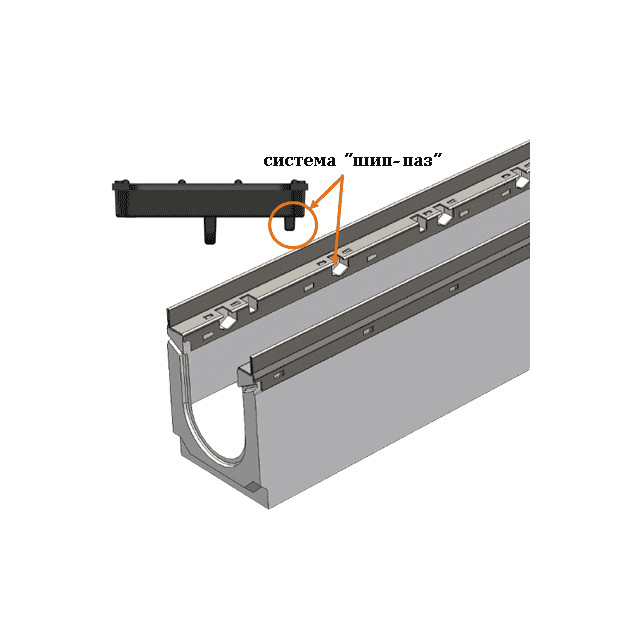

• Дополнительный фиксатор решетки, система "шип-паз" (снимает напряжение с болтов, при воздействии механических нагрузок на ливневую канализацию, например, наезд на линию водоотвода колесами тяжелого автотранспорта).

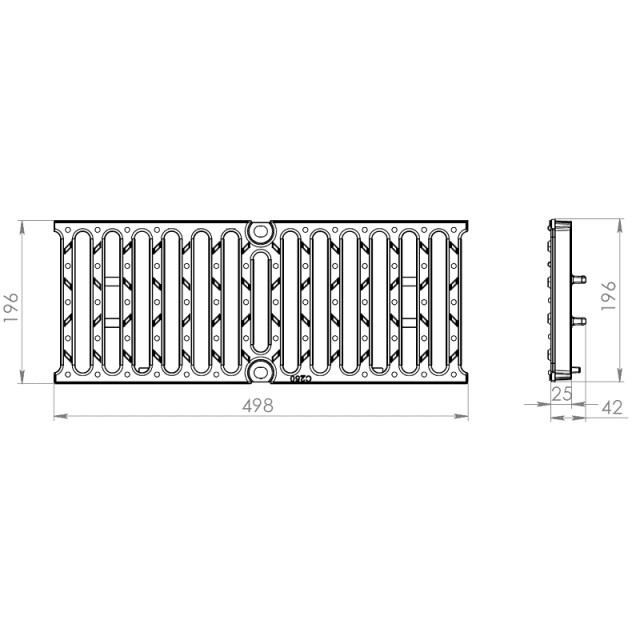

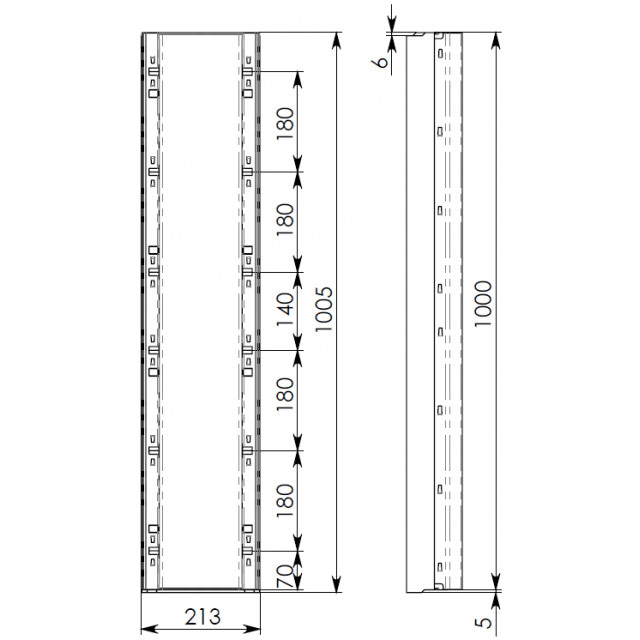

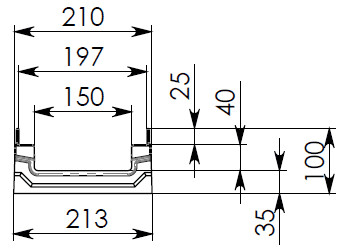

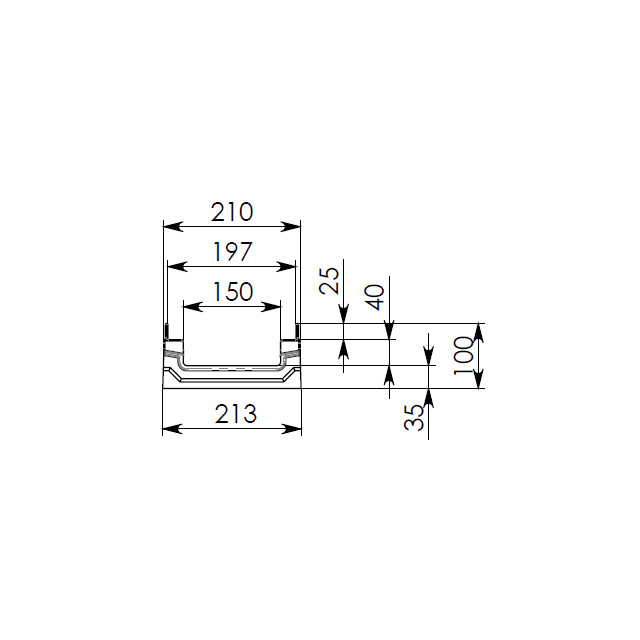

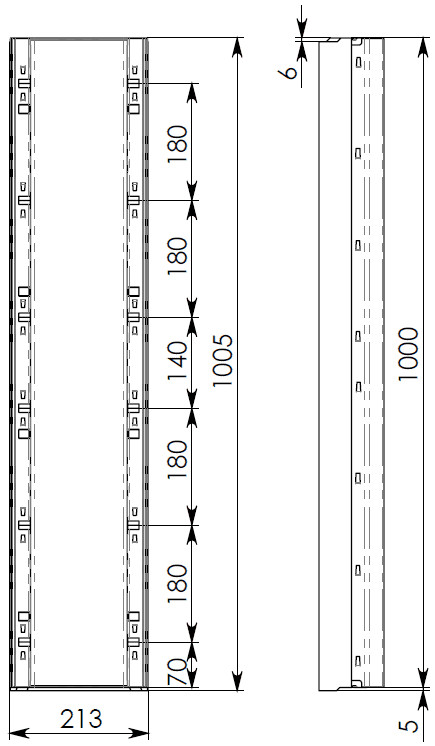

Чертеж элементов комплекта DN150 H100 C250

Купить бетонный лоток MAX DN150 H100 с решеткой C25

Наша компания предлагает купить бетонный лоток MAX DN150 H100 с решеткой C250, типоразмер - лоток водоотводный MAX ЛВ-15.21.10-Б бетонный с решеткой щелевой чугунной ВЧ, кл. C250 (комплект), для установки в местах, ограниченных залеганием ливневки. Представленный усиленный желоб можно сочетать с «родным» пескоуловителем и торцевыми заглушками. Система поставляется во все регионы страны, а конечная стоимость материала формируется на основании объема заявки и логистики. Товар сертифицирован, производиться с 2013 года.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка DN150 и труб Ø110 - 160 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов бетонных лотков:

Также лотки MAX 150 при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная обойма из 80 и более лотков)
