РВЧЯ - 20 (C250) - 50х25,7х0,7 - 1,5/2,9 - решетка, пружинный крепеж

Цена снижена! Решётка водоприёмная чугунная ячеистая РВЧЯ - RU13185- 20 (C250) - 50х25,7х0,7 - 1,5/2,9, с пружинным крепежом Увеличить

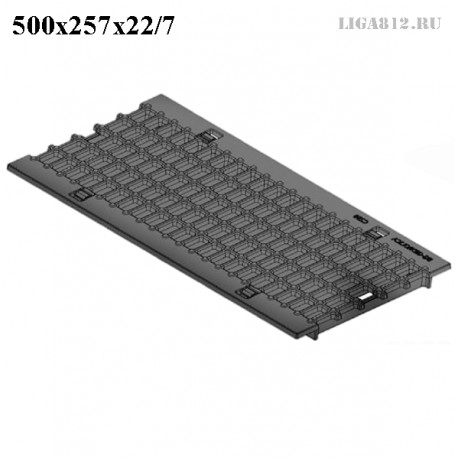

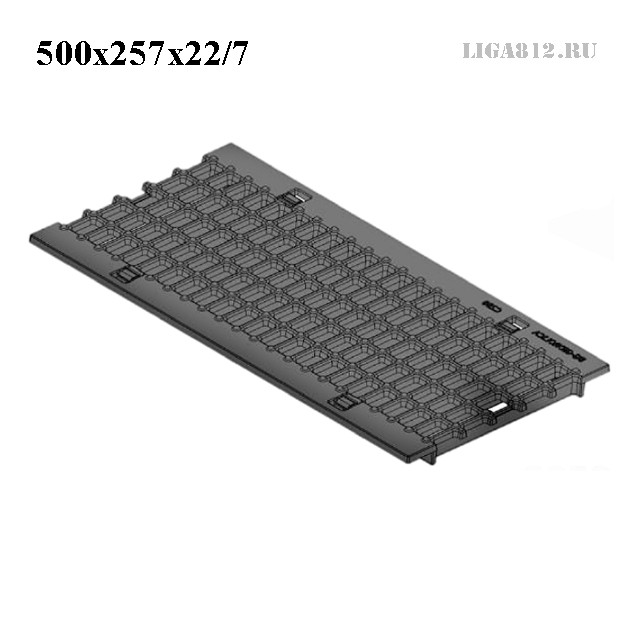

Решетка чугунная РВЧЯ DN200 C250 с пружинным крепежом

Решётка водоприёмная чугунная ячеистая РВЧЯ - RU13185- 20 (C250) - 50х25,7х0,7 - 1,5/2,9, с пружинным крепежом

  • Для лотков с сечением: DN200
  • Размеры (ДхШхВ), мм: 500х257х22 (7)
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес: 7,1 кг.
  • Артикул: RU1318532
  • Материал: ВЧ-50
  • Фиксация: по периметру в 4-х местах
  • Применение: тротуары, парковки, АЗС, дороги общего пользования.

Цена указана за штуку.

Подробнее

1920 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 235,00 руб

4 044,00 руб

-809,00 руб

Характеристики

Название в проекты Решётка водоприёмная чугунная ячеистая РВЧЯ - RU13185- 20 (C250) - 50х25,7х0,7 - 1,5/2,9, с пружинным крепежом
Материал Высокопрочный чугун марки ВЧ-50, ГОСТ 7293-85
Класс нагрузки А15-С250 (до 25 тонн/м2)
Размеры (ДхШхВ), мм 500х257х22
Гидравлическое сечение DN200 (200 мм)
Вес, кг 7,1
Артикул RU1318532
Области применения тротуары, парковки, АЗС, дороги со средней интенсивностью движения.
Особенности Пружинные зажимы расположены в четырех местах симметрично друг против друга по периметру
Примечание для бетонных лотков
Кол-во на паллете 140 шт.

Подробнее

Решетка чугунная DN200 с пружинным крепежом для бетонных лотков

Чугунная решетка ячеистой структуры с замком в виде пружины для фиксации в бетонных основаниях. Кроме удобства монтажа и простоты дальнейшей эксплуатации, такая решетка закрывает дефицит настилов для бетонных лотков, к которым не предусмотрены штатные крепежи настила к желобу. Эта проблема существует, как правило, для лотков канавы от 150-ого сечения…

Решётка водоприёмная чугунная ячеистая РВЧЯ - RU13185- 20 (C250) - 50х25,7х0,7 - 1,5/2,9, с пружинным крепежом для бетонных лотков шириной гидравлического сечения DN200 (200 мм). Имеет большую площадь покрытия в отличие от рядной линейки типоразмеров в серии. Ширина покрытия, размер по посадке в желобе (по плечам) 257 мм, против 236 мм классических версий. Например, для лотка шириной 260 мм это более перспективное сочетание, технический зазор меньше - (260-257) = 3 мм/2, т.е. по 1,5 мм с каждой стороны. Это удачное решение в большинстве случаев комплектации лотков!

Расположение пружинных защелок
Вариант бетонного лотка с решеткой

5-ти рядная ячеистая структура образуется из 105-ти некрупных ячеек размером 15х29 мм. Такой размер обеспечивает настилу высокие показатели водопоглощения, при этом качественно защищает ливневую канализацию от попадания во внутрь средних и мелких фракций грязи, например, листвы. В переплетении ребер жесткости образующих ячеистую структуру несущие характеристики на порядок лучше, чем у аналогов с щелевой структурой. Решетка изготовлена по нормативам согласно ГОСТ 7293-85.

Чертежный вид решетки

Схема решетки РВЧЯ - RU13185- 20 (C250) - 50х25,7х0,7 - 1,5/2,9, вид снизу
Схема решетки РВЧЯ - RU13185- 20 (C250) - 50х25,7х0,7 - 1,5/2,9, вид слева

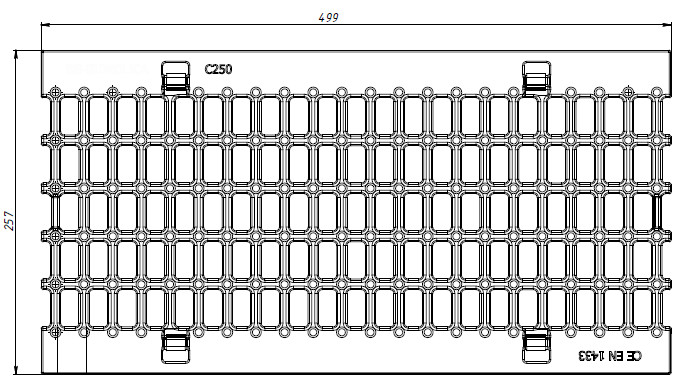

Схема решетки РВЧЯ - RU13185- 20 (C250) - 50х25,7х0,7 - 1,5/2,9 с пружинным крепежом, вид сверху

Пружинные защелки расположены в четырех местах симметрично друг против друга по периметру. Зажимая пружину сверху через посадочное окно нужно одновременно вставлять решетку в желоб. Защелки, также как фиксатор "краб", вгрызаясь в стенки канала надежно закрепляют решетку в лотке.

Как правило, такие чугунные решетки устанавливаются в местах со средней интенсивностью движения, например, пешеходные зоны, АЗС или гаражи, стоянки автотранспорта, т.е. там, где нагрузка на поверхностный водоотвод не превышает класс C250 (до 25 тонн на метр квадратный.

Области применения

Каждая решетка рассчитана на определенный класс нагрузки и классифицируются согласно её применению. Решетка РВЧЯ DN200 C250 с пружинным крепежом защелкой разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м. кв.

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Купить дренажный элемент, тип - Решётка водоприёмная чугунная ячеистая РВЧЯ - RU13185- 20 (C250) - 50х25,7х0,7 - 1,5/2,9, с пружинным крепежом, предлагается для собственных бетонных лотков заводского производства, лотков из монолитного бетона собственного изготовления, а также пескоуловителей. Цена на представленную модель рекомендована производителем за единицу для розничных торговых сетей. Дополнительные скидки и общая стоимость могут быть определены результативностью общего счета или комплектацией заказа. В нашей компании Вы можете получить необходимую консультацию по монтажу ливневых решеток и их корректному сочетанию с водоотводными лотками!
