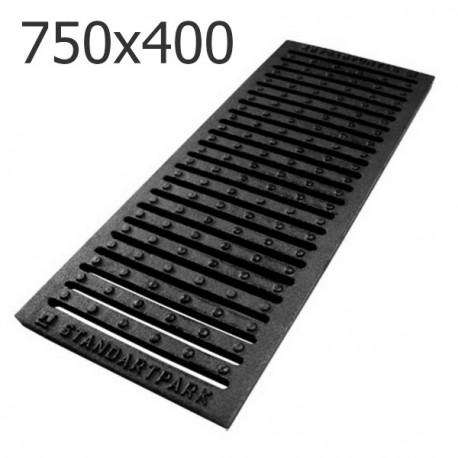

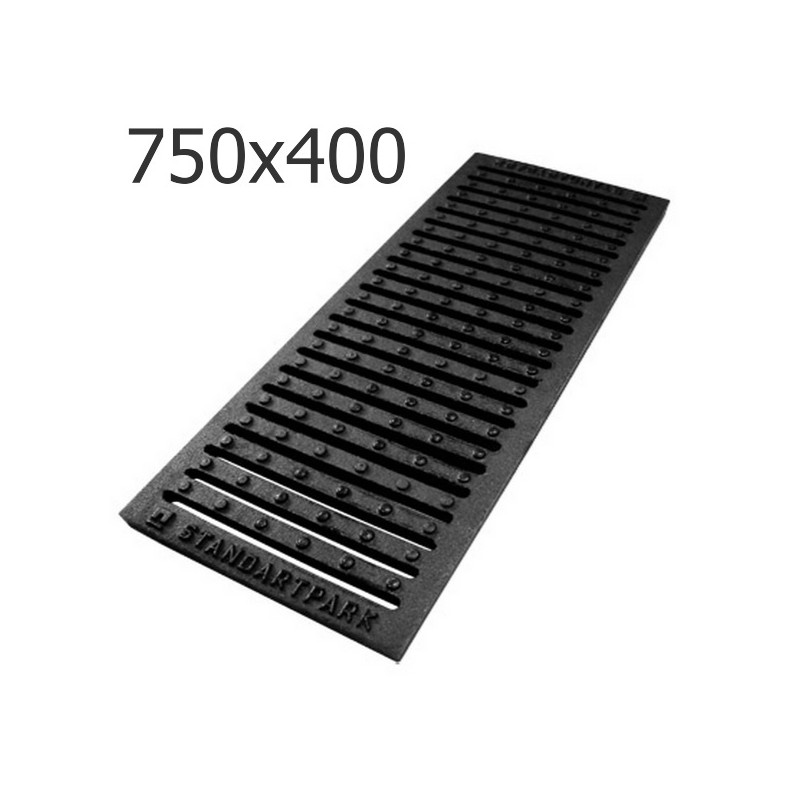

Чугунная решетка 750х400 ливневая, кл. В

Решетка водоприемная РВ-75.40-СЧ-Щ3 СЧ-20 Кл.C 75х40 28343

Решетки ливневые чугунные 750х400 мм имеют площадь водозаборных щелей 1466,15 см². Могут применяться в качестве настила на лотки ливневые собственного изготовления, например, из монолитного бетона. Удачное расположение протектора и дизайн чугунной решетки РВ-75.30-СЧ-Щ3 СЧ-20 Кл.С 75х30 позволяют организовать линейный водоотвод, практически, в любых зонах эксплуатации ливневой канализации. Решетка не имеет посадочных мест под винт для крепления к каналу.

Для производства водоприемной чугунной решетки 750х400 используется серый чугун СЧ20, ГОСТ 1412-85.

Согласно ГОСТ 26645-85 для отливки от 10 до 40 кг. 9 класса точности отклонение фактической массы от номинальной может составлять до 8%.

Чугунная решетка 750х400 данной модификации рассчитана на класс нагрузки В125

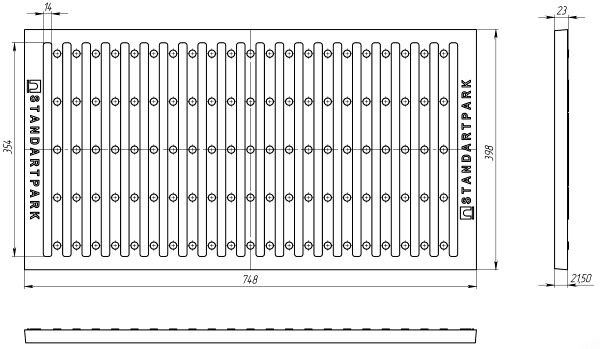

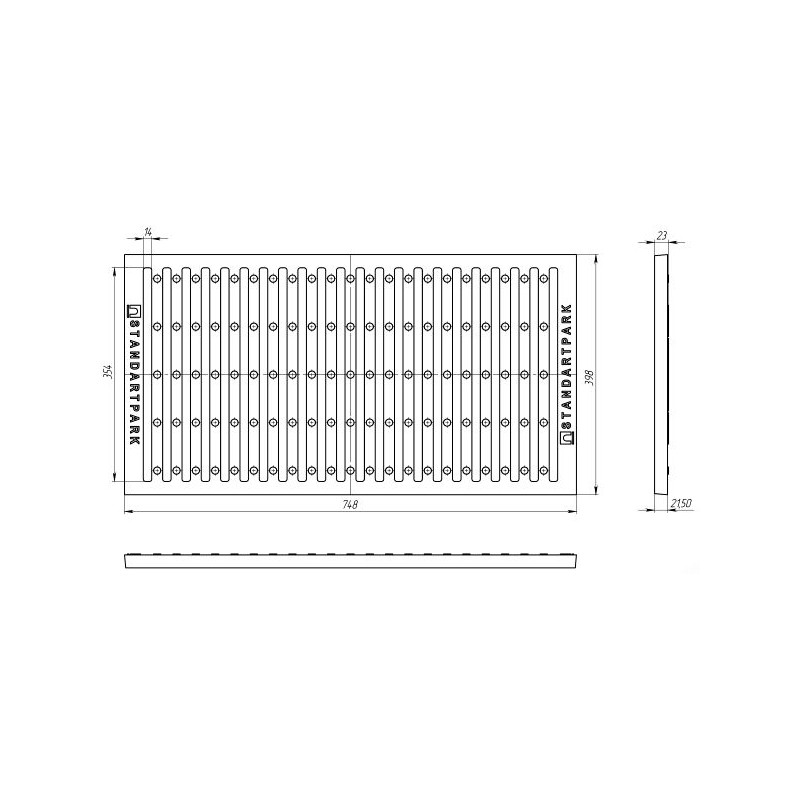

Чертежный вид чугунной решетки 750х400

Примечание:
Решетки устанавливаются таким образом, чтобы стороны длиной 750 мм. всегда находились на опоре!

Области применения

Класс A15 (15 kN) - В125 (250 kN)

пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

Другие типоразмеры этой серии 750

Типоразмер (ДхШ), мм	Ширина (В), мм	Глубина посадки (P), мм	Толщина по ребру (R), мм	Вес, кг	Класс нагрузки	Артикул	Переход	Цена за шт.
750х200	200	23	21,5	14,24	С250	28323		2 900 руб.
750х300	300	23	21,5	20,3	C250	28333		5 260 руб.
750х400	400	23	21,5	26,35	В125	28343		7 370 руб.
