Чугунная щелевая решетка DN100, 500/147/25, 18/120, кл. D400 кН
> Водоотвод>Ливневые решетки>Решетки чугунные>Чугунная решетка DN100 500/147/25, кл. D

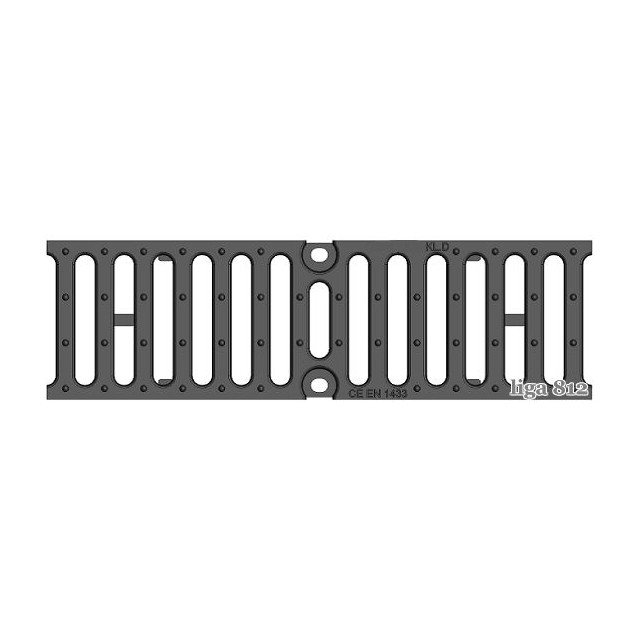

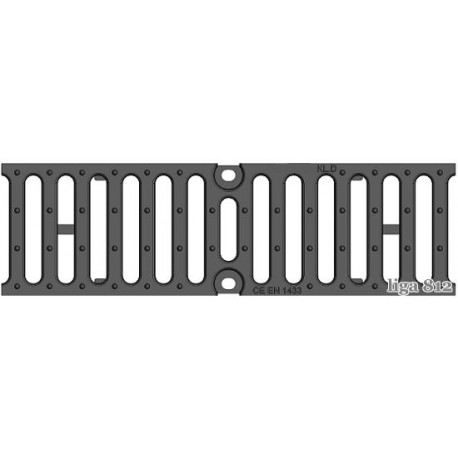

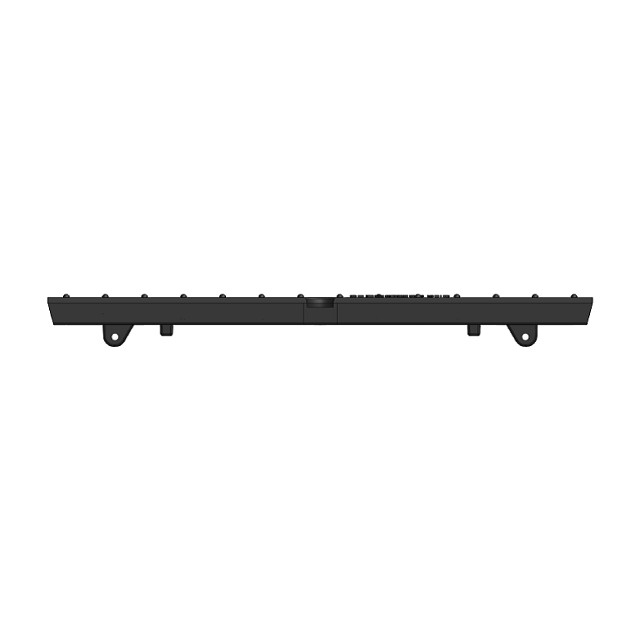

Решетка чугунная щелевая DN100, 500/147/25, 18/120, кл. D400 Увеличить
Назад Далее

Чугунная решетка DN100 500/147/25, кл. D

Решетка чугунная щелевая DN100, 500/147/25, 18/120, кл. D400

  • Размеры (ДхШхВ), мм: 500х147х25
  • Для лотков с сечением: DN100
  • Класс нагрузки: D400 (до 40 тонн)
  • Вес: 4,0 кг.
  • Артикул: RU23002
  • Рекомендуется для комплектации усиленных лотков DN100

Цена указана за штуку.

Подробнее

680 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 080,00 руб

Характеристики

Название в проектыЧугунная щелевая решетка DN100, 500/147/25, 18/120, кл. D400 кН
МатериалВысокопрочный чугун (ВЧ 50)
Класс нагрузкиА-D (до 40 тонн)
Размеры (ДхШхВ), мм500х147х25
Гидравлическое сечениеДля усиленных бетонных лотков и каналов DN100
Вес, кг4,0
АртикулRU23002
ОсобенностиБолтовое крепление (2 винта на 1 решетку).
ПримечаниеПодходит к бетонным лоткам: BGF-Z/BGU-Z

Подробнее

Чугунная решетка 500х147х25 для каналов DN100 класса D400

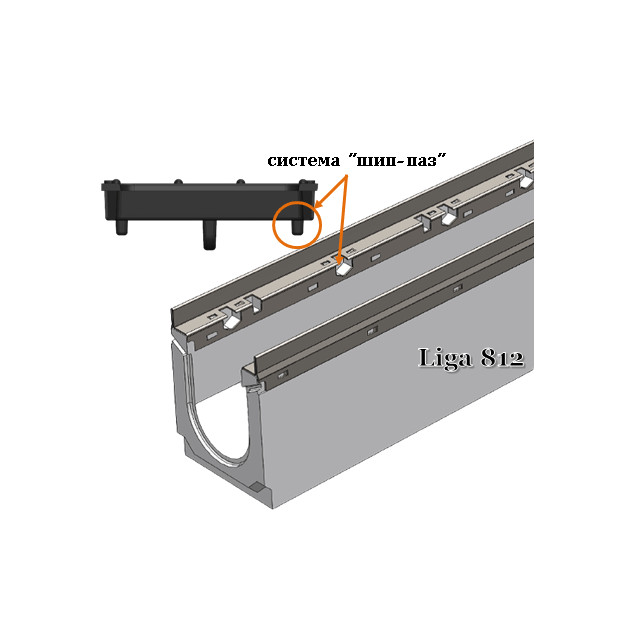

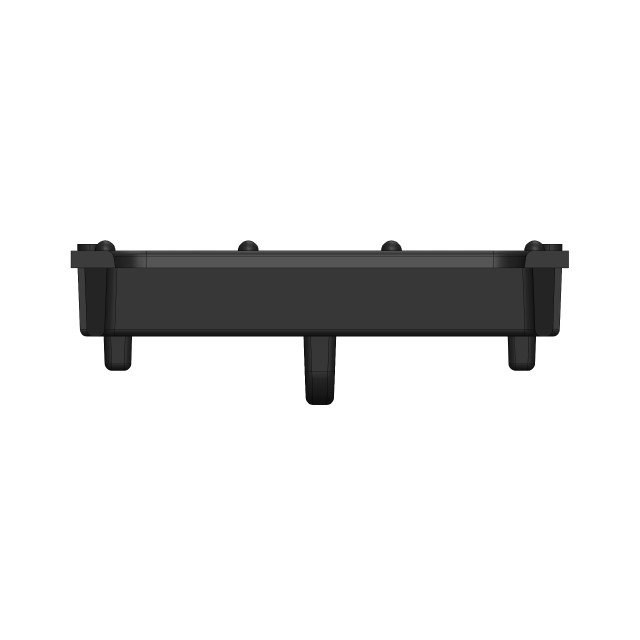

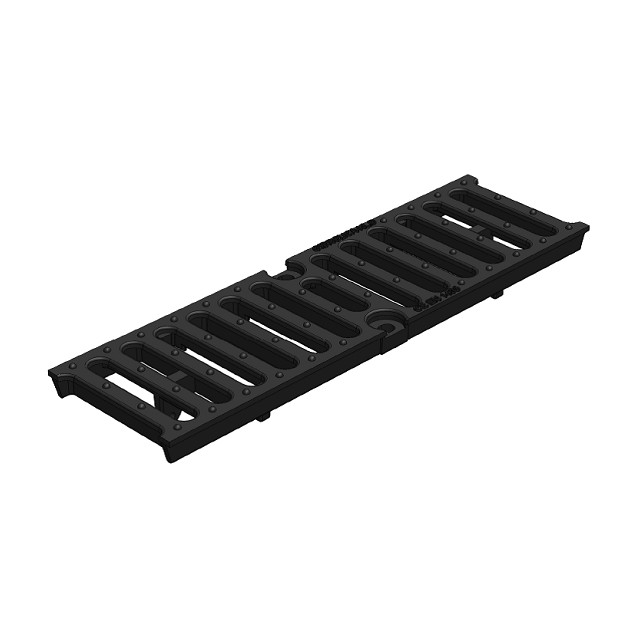

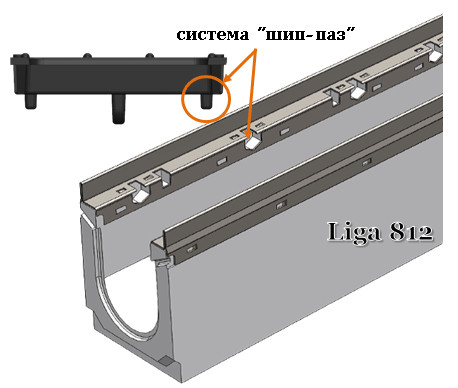

Ливневая чугунная решетка DN100, 500/147/25, 18/120, кл. D400 кН разработана специально для усиленных бетонных водоотводных лотков с оцинкованной насадкой шириной гидравлического сечения 100 мм. Решетка из высокопрочного чугуна (ВЧ) имеет щелевую структуру и усиленные ребра жесткости, благодаря которым сборная конструкция с желобом способна выдерживать высокие механические нагрузки до класса D400. Две пары зацепов-крюков на внутренней части водоприемной решетки определяют надежную состыковку с дренажным лотком, предотвращая возможность продольного сдвига решетки относительно лотка. Щелевая прорезь 120х18 мм. повышает гидравлические характеристики представленной системы.

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (15 kN) - D400 (400 kN) до 40 тонн

  • Обочины дорог, АЗС, автомойки;
    Автопредприятия, транспортные терминалы, промзоны;
    Дороги со средней и повышенной интенсивностью движения.

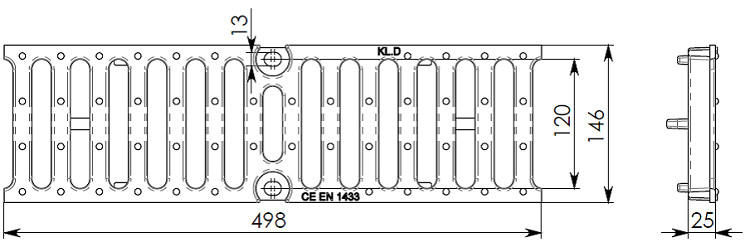

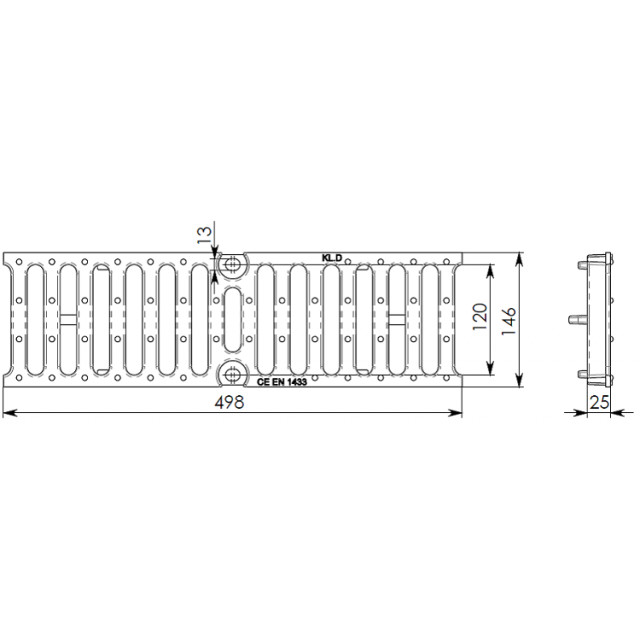

Чертежный вид решетки DN100, 500/147/25, 18/120, кл. D400

Чертеж

Note
Примечание
Представленная модификация водоприемной чугунной решетки имеет посадочные места под винты для крепления к водоотводному лотку (два винта с ответной частью на одну решетку)

Если необходимо увеличить класс нагрузки, то тогда рекомендуем чугунную решетку E600

Цена на решетка чугунную щелевую DN100, 500/147/25, 18/120, кл. D400 указана рекомендованная розничная с учетом НДС!
Запас представленного материала постоянно поддерживается на складах.
У нас Вы можете купить ливневые чугунные решетки по выгодно-низкой цене!
