BGU DN200 h320, № 5-0 - лоток для воды бетонный

Цена снижена! Лоток для воды бетонный BGU DN200, №5-0, без уклона высота 320 Увеличить

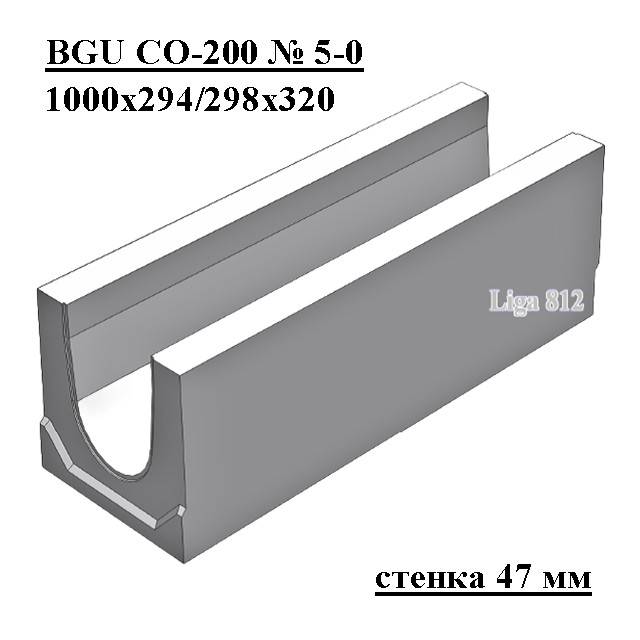

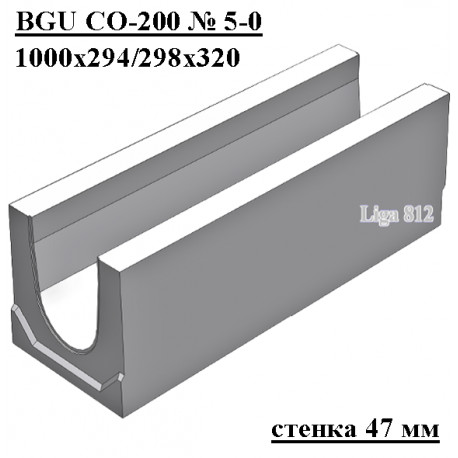

Лоток BGU DN200 H320, № 5-0

Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).32(25)-BGU, № 5-0

  • Размеры (ДхШхВ), мм: 1000х298х320
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Толщина стенки: 47 mm.
  • Вес лотка: 116 кг.
  • Артикул: 40620061
  • Лоток для воды бетонный может быть укомплектован решетками!

Цена указана за штуку.

Подробнее

330 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 074,00 руб

2 304,00 руб

-230,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).32(25)-BGU, № 5-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х298х320
Гидравлическое сечение Ширина DN200 (200 мм), высота 250 мм.
Вес, кг 116,0
Артикул 40620061
Проходное сечение 407 см²
Пропускная способность 22,01 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 160 мм
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 9 шт.

Подробнее

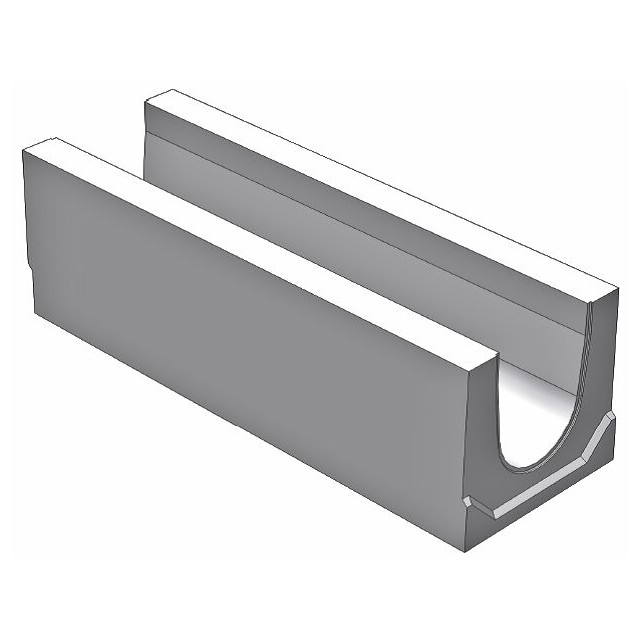

Бетонный лоток BGU DN200, № 5-0

Второй по высоте канал в серии лотков для воды бетонных шириной гидравлического сечения 200 мм - это BGU Универсальный лоток DN200, № 5-0, без уклона высота 320 с толщиной стенок 47 мм. Пропускная способность желоба составляет 22,01 литра воды в секунду при естественном уклоне 0,5% или 5 мм на один метр поверхностного водоотвода.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).32(25)-BGU, № 5-0

Представленный типоразмер дренажного канала может участвовать в построении ливневой канализации с применением лотков с уклоном (переменным сечением). В общей линейке устанавливается пятым номером перед идущим следом лотком с уклоном №6. Всего в построении бетонных лотков с уклоном может быть задействовано: 195, 220, 245, 270, 295, 320, 335, 345, 360, 370, 385, 395 мм и 20-ть каналов с последовательным уклоном 0,5%.

Универсальный желоб BGU DN200 №5-0 может быть выполнен с вертикальным водосливом для подключения через патрубок к канализационным трубам Ø160 мм (артикул 40620071). В зависимости от места расположения и ожидаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемные решетки: пластиковые, стальные или чугунные.

ВажноВажно!
В конструкции бетонного лотка BGU DN200 h320 №5-0 не предусмотрены штатные крепления для фиксации водоприемных решеток!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

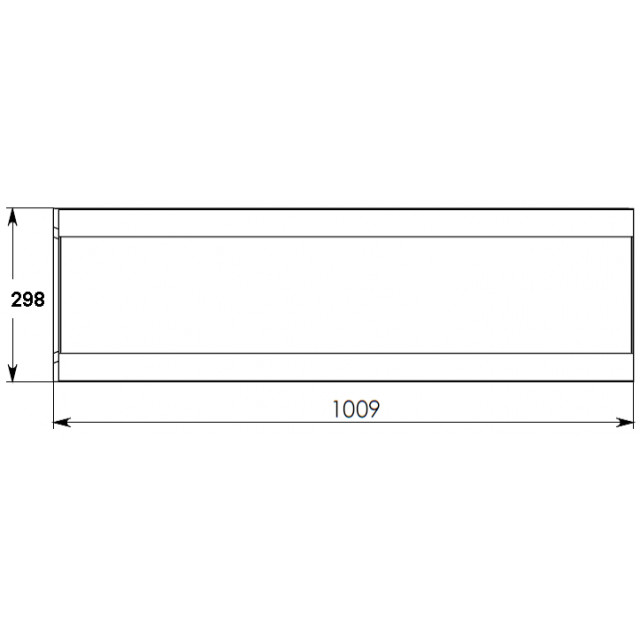

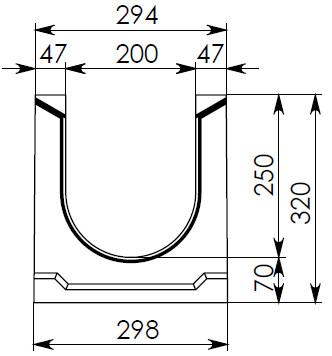

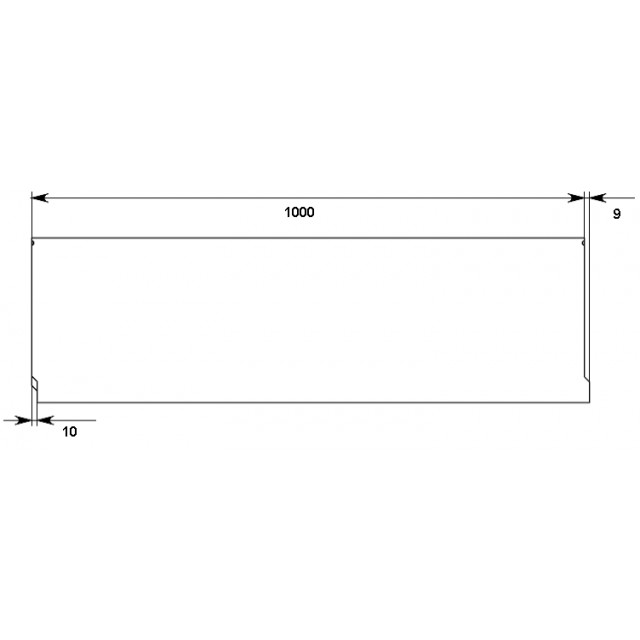

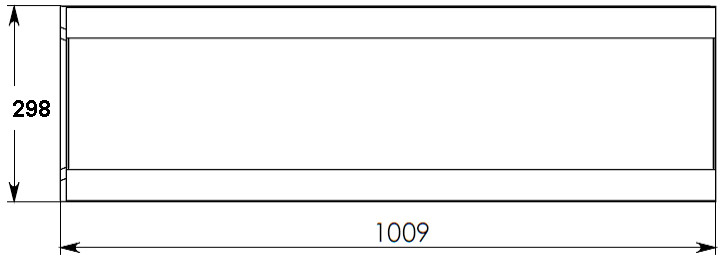

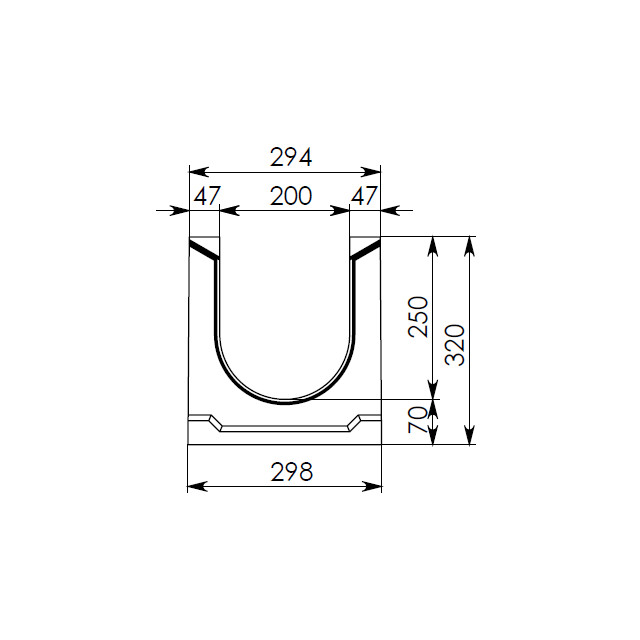

Чертежный вид лотка BGU DN200, №5-0

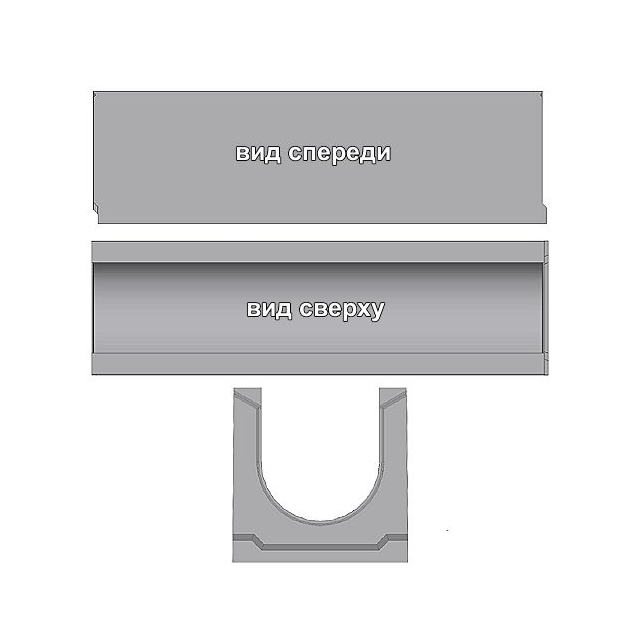

Чертеж BGU 200, №5-0Чертеж 2: вид спереди и сверху

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU DN200 H320 и трубы Ø160 мм:

Водослив BGU DN200 №5-0 без уклона

Сброс воды через пескоуловитель. Подключаются 160-ая и 200-ая трубы:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также, лотки BGU при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

BGU с уклоном

Цена на BGU Универсальный лоток DN200, № 5-0, без уклона высота 320 указана рекомендованная для всех регионов России, с учетом НДС. У нас Вы сможете получить полную информацию о поверхностном водоотводе, купить бетонный лоток для отвода воды, а также заказать доставку системы на строительный объект!
