BGU DN200 высота 395, № 20-0 - бетонный лоток универсальный
> Водоотвод>Бетонные лотки>BGU>Лоток BGU DN200 H395, № 20-0

Цена снижена! BGU Универсальный лоток DN200, № 20-0, без уклона высота 395 Увеличить

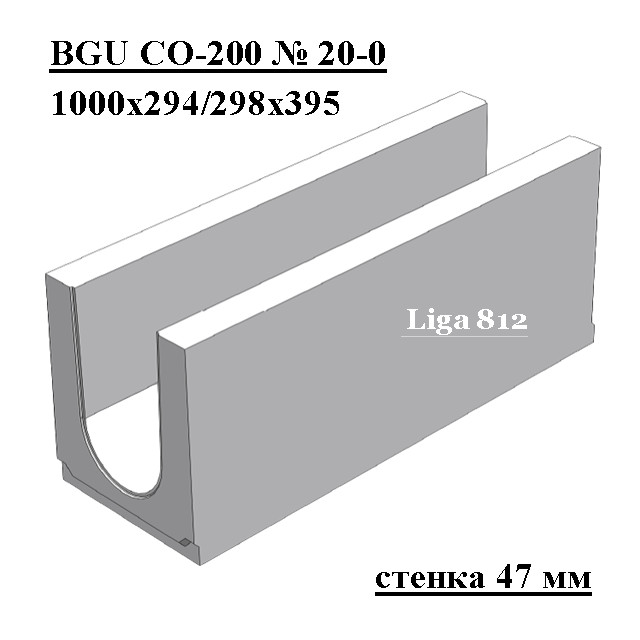

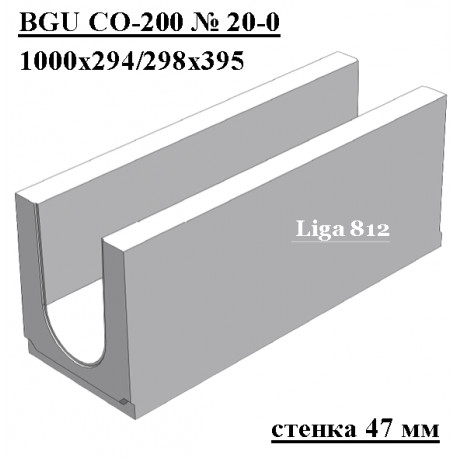

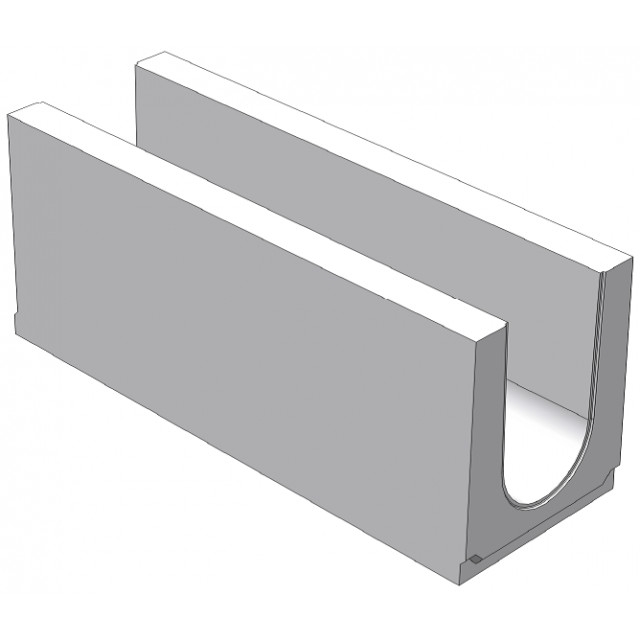

Лоток BGU DN200 H395, № 20-0

BGU Универсальный лоток DN200, №20-0, без уклона высота 395 (бетонный)

  • Размеры (ДхШхВ), мм: 1000х298х395
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Толщина стенки: 47 mm.
  • Вес лотка: 131 кг.
  • Артикул: 40620064
  • Дорожный лоток может быть укомплектован решетками!

Цена указана за штуку.

Подробнее

300 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 932,00 руб

2 414,00 руб

-482,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).39,5(32,5)-BGU, № 20-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х298х395
Гидравлическое сечение Ширина DN200 (200 мм), высота 325 мм.
Вес, кг 131,0
Артикул 40620064
Проходное сечение 607 см²
Пропускная способность 57,33 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог...
Особенности Может быть выполнен с вертикальным патрубком диаметром 160 мм
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 9 шт.

Подробнее

Бетонный лоток BGU DN200, № 20-0

BGU DN200 высота 395, № 20-0 - это универсальный дорожный бетонный лоток для отвода сточных вод при строительстве инженерных коммуникаций возле бордюра или поребрика. Самы крупный представитель в серии лотков шириной гидравлического сечения 200 мм и толщиной стенки 47 мм. Пропускная способность канала отмечена показателем - 57,33 литра воды в секунду при естественном уклоне 0,5% или 5 мм на один погонный метр линии дренажа.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).39,5(32,5)-BGU, № 20-0

Представленный типоразмер дорожного канала может участвовать в построении ливневой канализации с применением лотков с уклоном (переменным сечением). В общей линейке устанавливается последним, двадцатым номером, следом за лотком с уклоном №20. Всего в построении бетонных лотков с уклоном может быть задействовано: 5-ть прямых лотков с высотами 295, 320, 345, 370, 395 мм и 20-ть каналов с последовательным уклоном 0,5%.

Универсальный желоб BGU DN200 №20-0 может быть выполнен с вертикальным водосливом для подключения через патрубок к канализационным трубам Ø160 мм (артикул 40620074). В зависимости от места расположения и ожидаемых нагрузок на водоотводный лоток, дополнительно можно выбрать водоприемные решетки: пластиковые, стальные или чугунные.

ВажноВажно!
В конструкции бетонного лотка BGU DN200 h395 №20-0 не предусмотрены штатные крепления для фиксации ливневых решеток!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

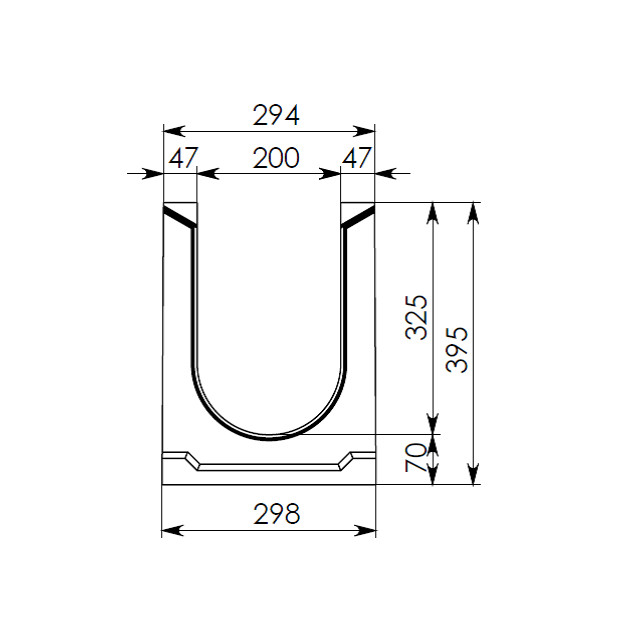

Чертежный вид лотка BGU DN200, №20-0

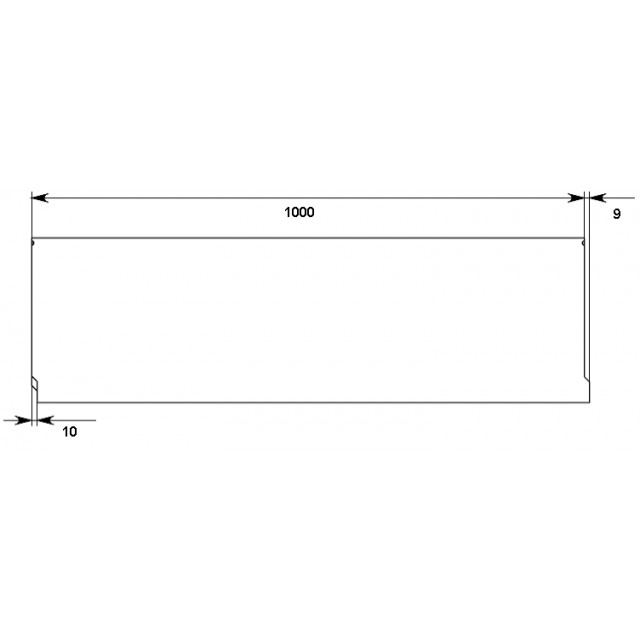

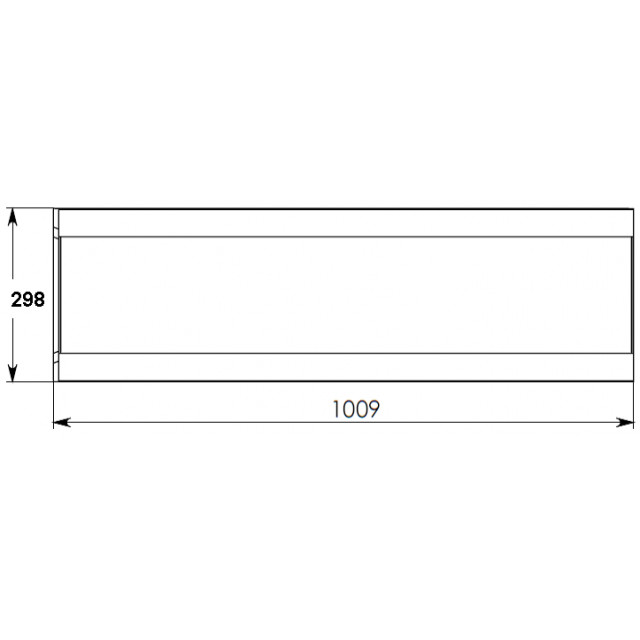

Чертеж BGU 200, №20-0Чертеж 2: вид спереди и сверху

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU DN200 H395 и трубы Ø160 мм:

Водослив BGU DN200 №20-0 без уклона

Сброс воды через пескоуловитель. Подключаются 160-ая и 200-ая трубы:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также, лотки BGU при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

BGU с уклоном

Цена на BGU Универсальный лоток DN200, № 20-0, без уклона высота 395 указана рекомендованная для всех регионов России, с учетом НДС. У нас Вы сможете получить полную информацию о ливневой канализации, купить бетонный дорожный лоток водоотводный, а также заказать доставку системы на строительный объект!
