Чугунная щелевая решетка DN150, 500/197/25, 18/170, кл. D400 кН
> Водоотвод>Ливневые решетки>Решетки чугунные>Чугунная решетка DN150 500/197/25, кл. D

Цена снижена! Решетка чугунная щелевая DN150, 500/197/25, 18/170, кл. D400 Увеличить
Назад Далее

Чугунная решетка DN150 500/197/25, кл. D

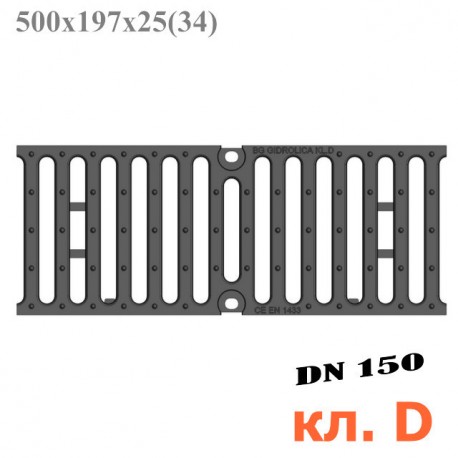

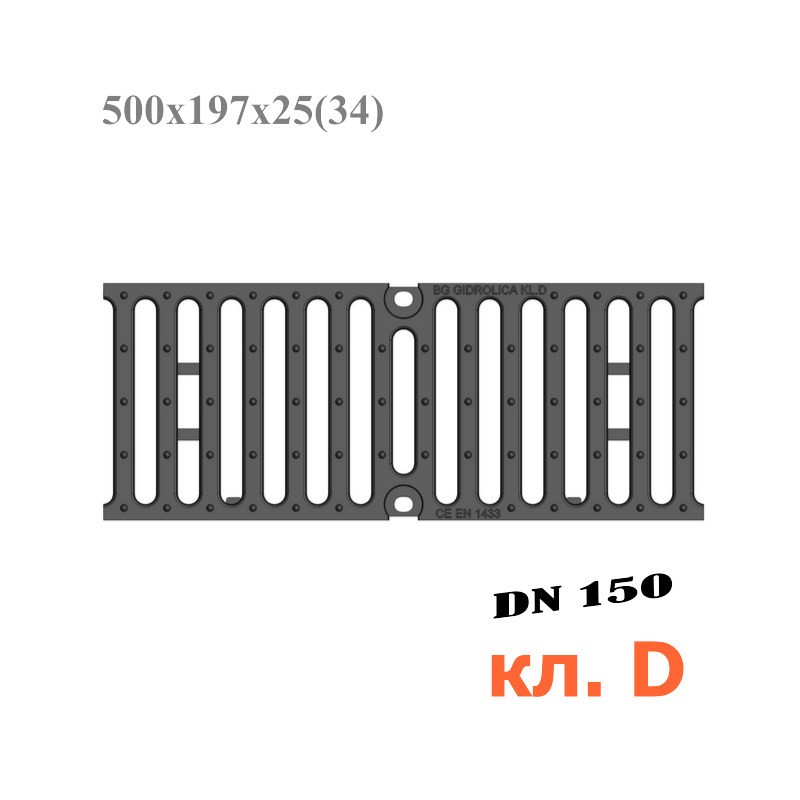

Решетка чугунная щелевая DN150, 500/197/25, 18/170, кл. D400

  • Размеры (ДхШхВ), мм: 500х197х25(34)
  • Для лотков с сечением: DN150
  • Класс нагрузки: D400 (до 40 тонн)
  • Вес: 7,0 кг.
  • Артикул: RU22038
  • Рекомендуется для комплектации усиленных лотков DN150

Цена указана за штуку.

Подробнее

772 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 726,00 руб

-10%

4 140,00 руб

Характеристики

Название в проекты Решётка водоприёмная чугунная щелевая РВЧЩ - RU22038 - 15 (D400) - 50х19,7х2,5 - 1,8/17
Материал Высокопрочный чугун (ВЧ 50)
Класс нагрузки А-D (до 40 тонн)
Размеры (ДхШхВ), мм 500х197х25(34)
Гидравлическое сечение Для усиленных бетонных лотков и каналов DN150
Вес, кг 7,0
Артикул RU22038
Особенности Болтовое крепление (2 винта на 1 решетку).
Примечание Подходит к бетонным лоткам: BGF-Z/BGU-Z

Подробнее

Чугунная решетка 500х197х25 для каналов DN150 класса D400

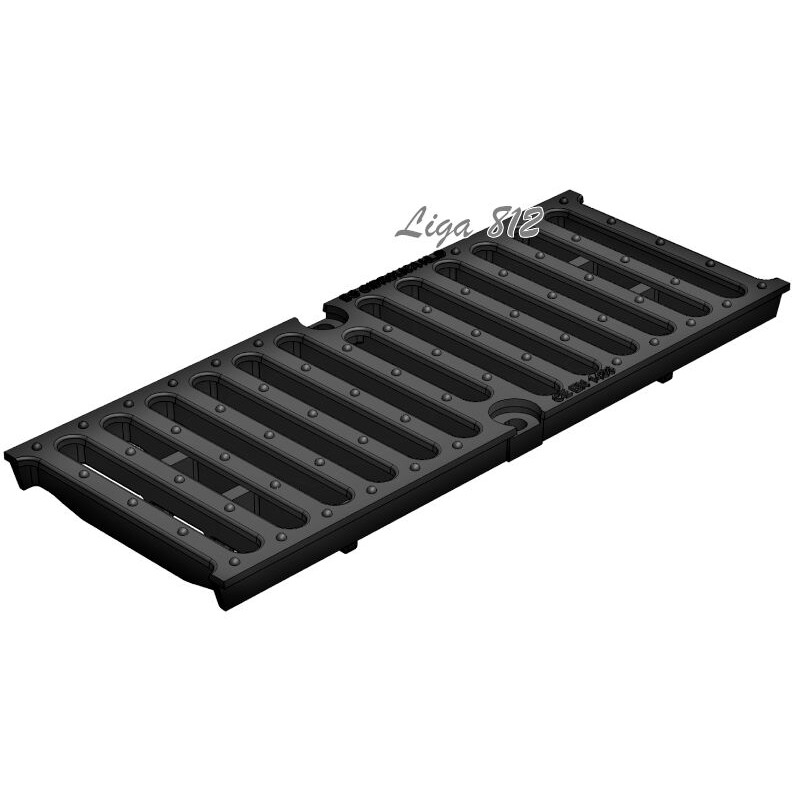

Дренажная чугунная решетка DN150, 500/197/25, 18/170, кл. D400 кН является специальной разработкой для усиленных ливневых бетонных лотков с оцинкованной насадкой, шириной гидравлического сечения 150 мм. Решетка из высокопрочного чугуна (ВЧ) имеет щелевую структуру и усиленные ребра жесткости, благодаря которым сборная конструкция с каналом способна выдерживать высокие механические нагрузки до класса D400. Две пары зацепов-крюков на внутренней части дренажной решетки определяют надежную состыковку с ливневым лотком, предотвращая возможность продольного сдвига решетки относительно желоба. Щелевая прорезь 170х18 мм. повышает гидравлические характеристики представленной системы водоотвода.

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (15 kN) - D400 (400 kN) до 40 тонн

  • Обочины дорог, АЗС, автомойки;
    Автопредприятия, транспортные терминалы, промзоны;
    Дороги со средней и повышенной интенсивностью движения.

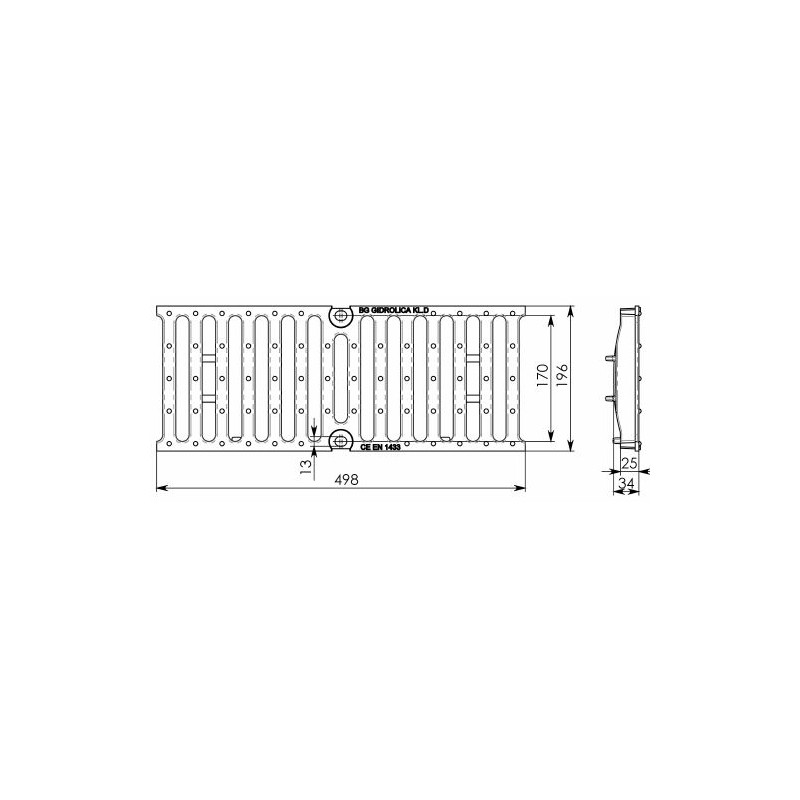

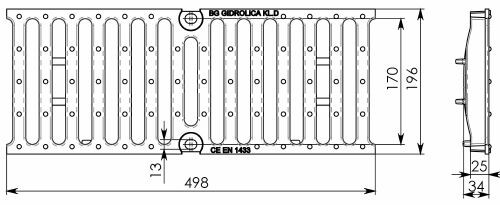

Чертежный вид решетки DN150, 500/197/25, 18/170, кл. D400

Чертеж

Note
Примечание
Представленная модификация дренажной чугунной решетки имеет посадочные места под винты для крепления к водоотводному лотку (два винта с ответной частью на одну решетку)
Цена на решетка чугунную щелевую DN150, 500/197/25, 18/170, кл. D400 указана рекомендованная розничная с учетом НДС!
Запас представленного материала постоянно поддерживается на складах.
У нас Вы можете купить дренажные чугунные решетки по выгодно-низкой цене!
