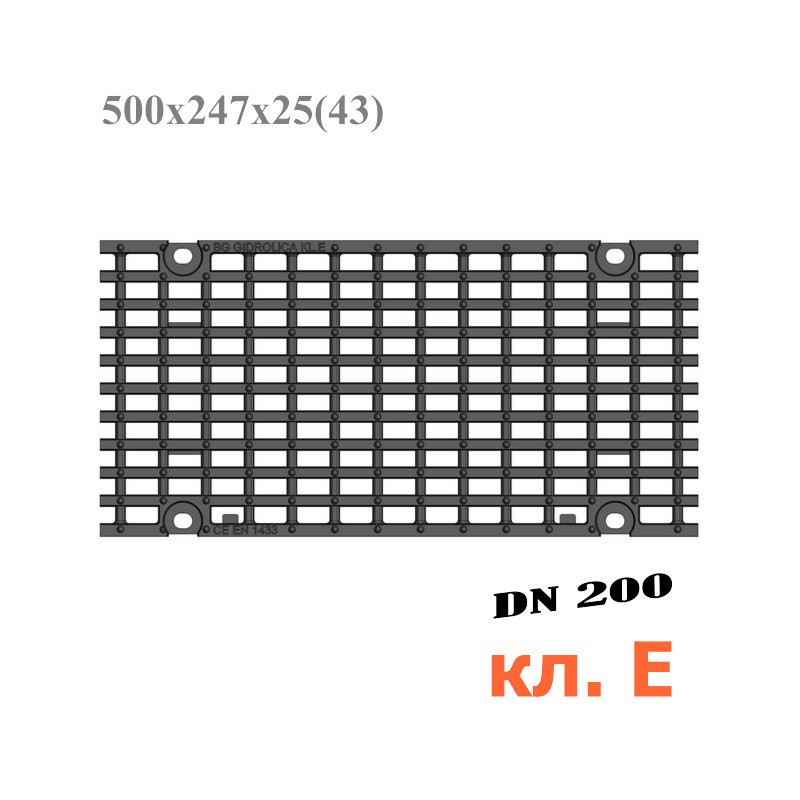

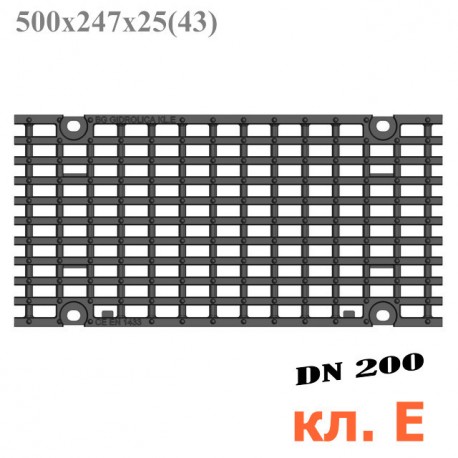

Чугунная ячеистая решетка DN200, 500/247/25, 27/13, кл. E600 кН


Решетка чугунная DN200, 500/247/25, кл. E600

Решетка чугунная ячеистая DN200, 500/247/25, 27/13, кл. E600 kN

  • Размеры (ДхШхВ), мм: 500х247х25 (43)
  • Для лотков с сечением: DN200
  • Класс нагрузки: E600 (до 60 тонн)
  • Вес: 9,1 кг.
  • Артикул: RU22722
  • Рекомендуется для комплектации усиленных лотков DN200

Цена указана за штуку.

Подробнее

306 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 516,34 руб

-10%

5 018,16 руб

Характеристики

Название в проекты Решётка водоприёмная чугунная ячеистая РВЧЯ - RU22722 - 20 (E600) - 50x24,7x2,5 - 2,7/1,3
Материал Высокопрочный чугун (ВЧ 50)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 500х247х25(43)
Гидравлическое сечение Для усиленных бетонных лотков и каналов DN200
Вес, кг 9,1
Артикул RU22722
Особенности Болтовое крепление (4 винта на 1 решетку).
Примечание Подходит к бетонным лоткам: BGF-Z/BGU-Z

Подробнее

Чугунная решетка 500х247х25 для каналов DN200 класса E600

Ливневая чугунная решетка DN200, 500/247/25, 27/13, кл. E600 кН - это специальная разработка для усиленных бетонных водоотводных лотков с оцинкованной насадкой, шириной гидравлического сечения 200 мм. Решетка из высокопрочного чугуна (ВЧ) имеет ячеистую структуру и усиленные ребра жесткости, благодаря которым сборная конструкция с желобом способна выдерживать высокие механические нагрузки до класса E600. Четыре зацепа-крюка на внутренней части водоприемной решетки предполагают надежную состыковку с дренажным каналом-лотком, предотвращая возможность продольного сдвига решетки. Ячейка, размеры которой 27х13 мм, более надежно защищает поверхностный водоотвод от попадания вовнутрь крупных фракций грязи и мусора.

Действующие название с 2018 года:
Решётка водоприёмная чугунная ячеистая РВЧЯ - RU22722 - 20 (E600) - 50x24,7x2,5 - 2,7/1,3

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

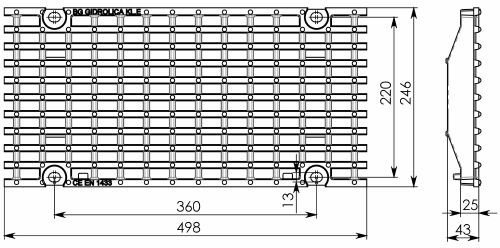

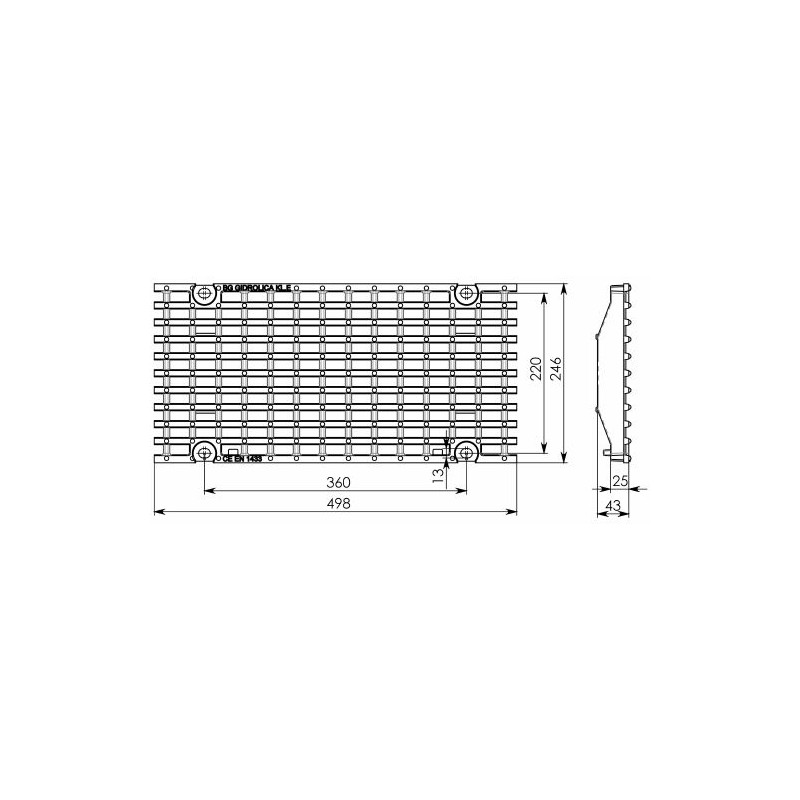

Чертежный вид решетки DN200, 500/247/25, 27/13, кл. E600

Чертеж

Note
Примечание
Представленная модификация водоприемной чугунной решетки имеет посадочные места под винты для крепления к дренажному лотку (четыре винта с ответной частью на одну решетку)
Цена на решетку чугунную ячеистую DN200, 500/247/25, 27/13, кл. E600, тип РВЧЯ - RU22722 - 20 (E600) - 50x24,7x2,5 - 2,7/1,3 указана рекомендованная розничная с учетом НДС. Запас представленного материала постоянно поддерживается на складах. У нас Вы можете купить водоприемные чугунные решетки по выгодно-низкой цене!
