BGF DN200, h 100 – мелкосидящий бетонный лоток без уклона

Цена снижена! BGF Мелкосидящий лоток DN200, высота 100, без уклона (бетонный) Увеличить

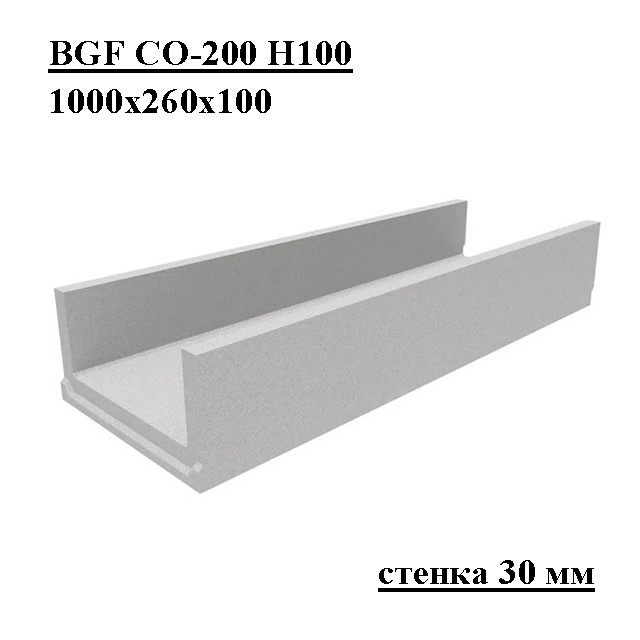

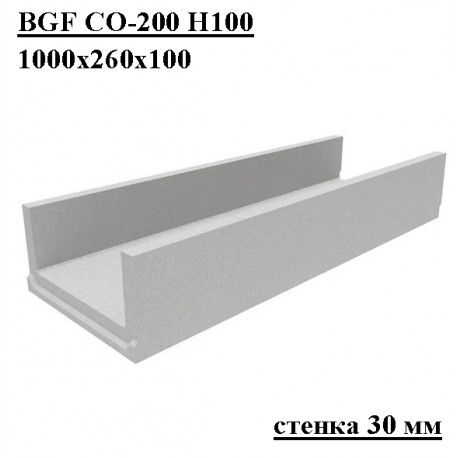

Лоток BGF DN200 H100

Лоток водоотводный бетонный коробчатый (СО-200мм) КП 100.26 (20).10(6,5)-BGF

  • Размеры (ДхШхВ), мм: 1000х260х100
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 34 кг.
  • Артикул: 11060
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

628 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 592,00 руб

-10%

2 880,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-200мм) КП 100.26 (20).10(6,5)-BGF
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х260х100
Гидравлическое сечение Ширина DN200 (200 мм), высота 65 мм.
Вес, кг 34,0
Артикул 11060
Проходное сечение 80 см²
Пропускная способность 8,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
Особенности Малая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения.
Примечание В конструкции бетонного лотка BGU DN200 H100 не предусмотрены варианты крепления для дренажных решеток!
Кол-во на паллете 28 шт.

Подробнее

Бетонный лоток BGF DN200, h 100 без уклона

Водоотводный бетонный лоток BGU DN200 H100 используется в качестве прикромочного желоба на территориях с небольшой площадью водосбора, где есть ограничение по глубине закладки водоотводных систем. Гидравлический показатель пропускных характеристик отмечается показателем - 8,3 л./ сек. при естественном уклоне 5 мм на 1 погонный метр лотка.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-200мм) КП 100.26 (20).10(6,5)-BGF

Мелкосидящий канал без уклона может быть оснащен вертикальным водосливом под патрубок диаметром 160 мм (арт. 11061).

ВажноВажно!
В конструкции бетонного лотка BGU DN200 H100 не предусмотрены варианты крепления дренажных решеток!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

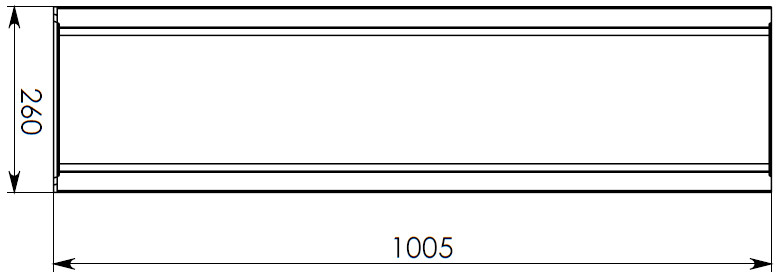

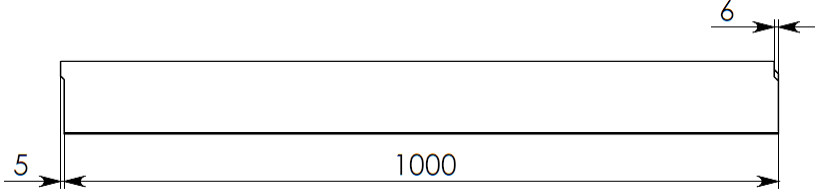

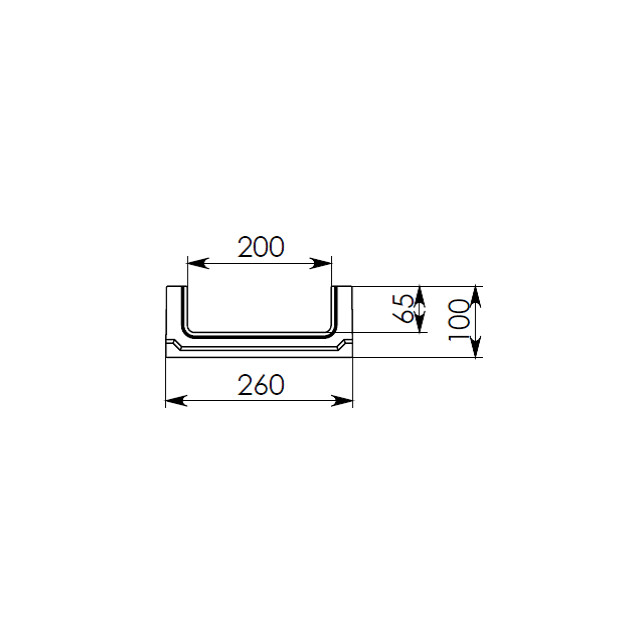

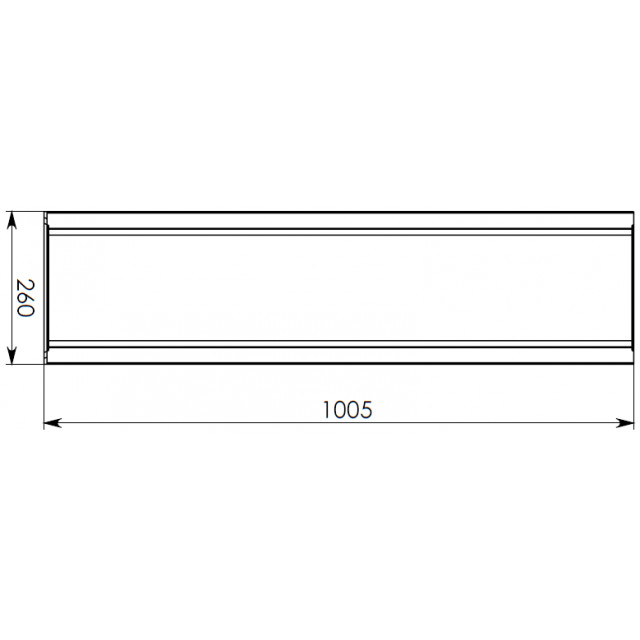

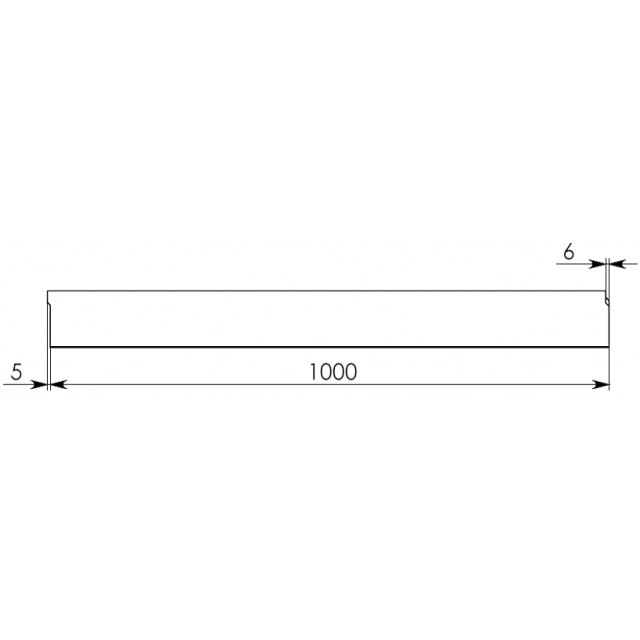

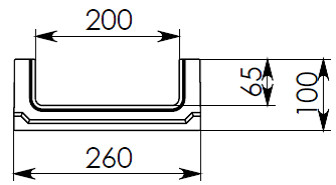

Схема лотка BGF DN200, h 100, без уклона

Схема 1: Бетонный лоток BGF DN200, h 100, без уклонаСхема 2: BGF Мелкосидящий лоток DN200, h 100, без уклона

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGF DN200 H100 и трубы Ø160 мм:

Схема построения BGF DN200, h 100

Сброс воды через пескоуловитель. Подключается 110, 160 и 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение BGF DN200, h 100 с пескоуловителем

Цена на Лоток водоотводный бетонный коробчатый (СО-200мм) КП 100.26 (20).10(6,5)-BGF указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток водоотводный в комплекте с дренажными решетками, а также заказать доставку этой системы на строительные объекты во всех регионах страны!
